Infiniti I30 (A33). Manual - part 485

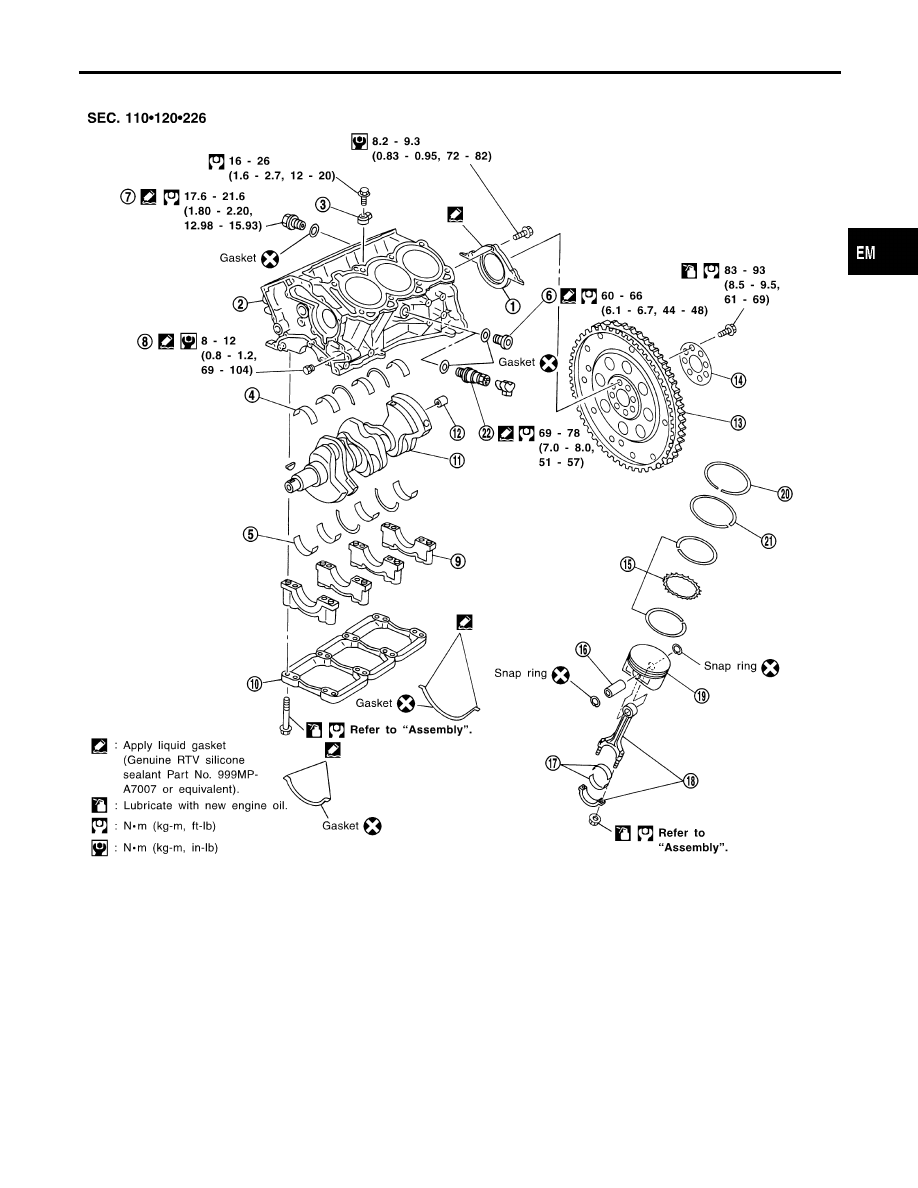

Components

NHEM0024

SEM577G

1.

Rear oil seal retainer

2.

Cylinder block

3.

Knock sensor

4.

Upper main bearing

5.

Lower main bearing

6.

Water drain plug (LH side)

7.

Water drain plug (RH side)

8.

Water drain plug (Water pump
side)

9.

Main bearing cap

10. Main bearing beam
11. Crankshaft
12. Pilot bushing or pilot converter
13. Drive plate with signal plate
14. Drive plate reinforcement
15. Oil ring
16. Piston pin

17. Connecting rod bearing
18. Connecting rod
19. Piston
20. Top ring
21. 2nd ring
22. Cylinder block heater (For

Canada)

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER BLOCK

Components

EM-59

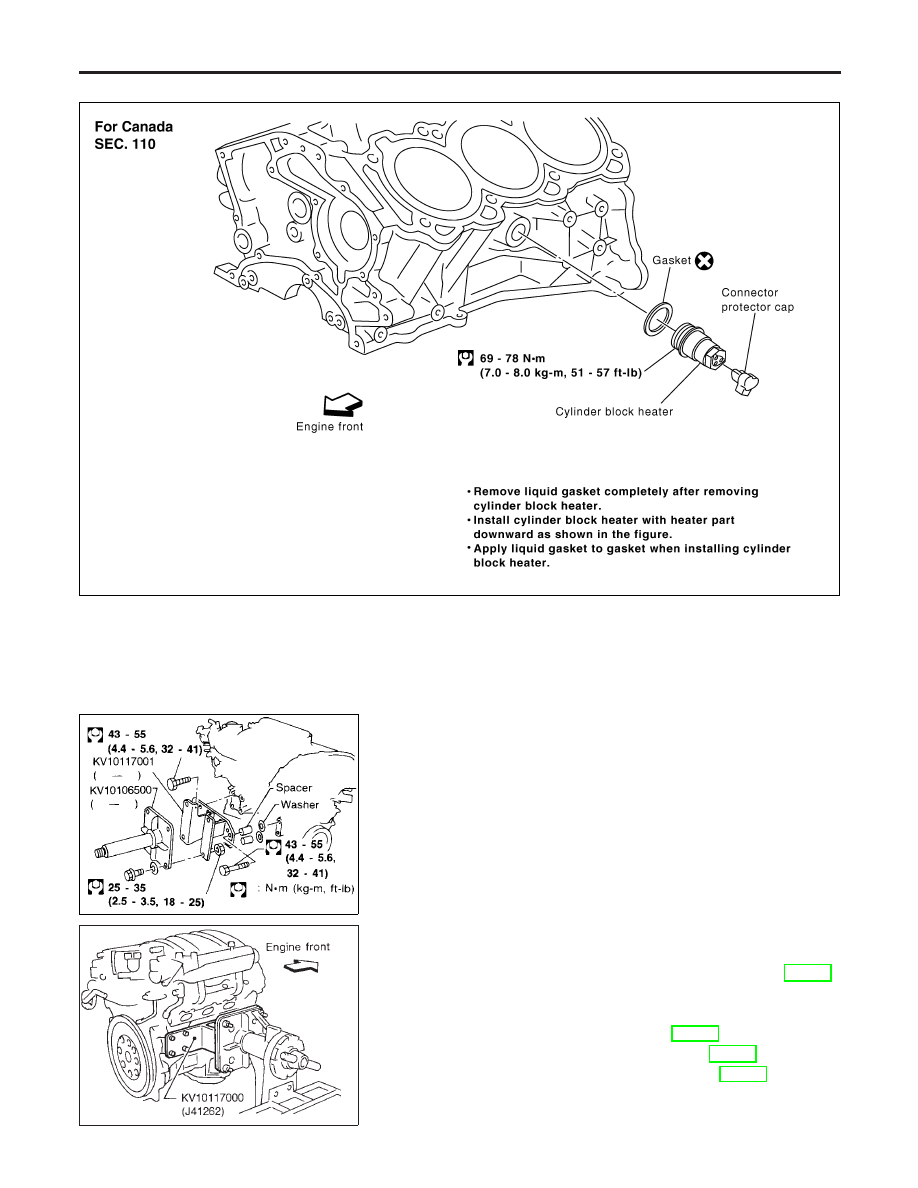

CYLINDER BLOCK HEATER

NHEM0024S02

SEM578G

SEM180FA

Removal and Installation

NHEM0025

CAUTION:

I

When installing bearings, pistons, or other sliding parts,
lubricate contacting surfaces with new engine oil.

I

Place removed parts such as bearings and bearing caps
in their proper order and direction.

I

When installing connecting rod nuts, and main bearing
cap bolts, apply new engine oil to threads and seating
surfaces.

I

Do not allow any magnetic materials to contact the signal
plate teeth of flywheel or drive plate.

SEM190FA

Disassembly

NHEM0026

PISTON AND CRANKSHAFT

NHEM0026S01

1.

Remove engine. Refer to “Removal and Installation”, EM-56.

2.

Place engine on a work stand.

3.

Drain coolant and oil.

4.

Remove oil pan. Refer to “Removal”, EM-13.

5.

Remove timing chain. Refer to “Removal”, EM-22.

6.

Remove cylinder head. Refer to “Removal”, EM-39.

CYLINDER BLOCK

Components (Cont’d)

EM-60

SEM965A

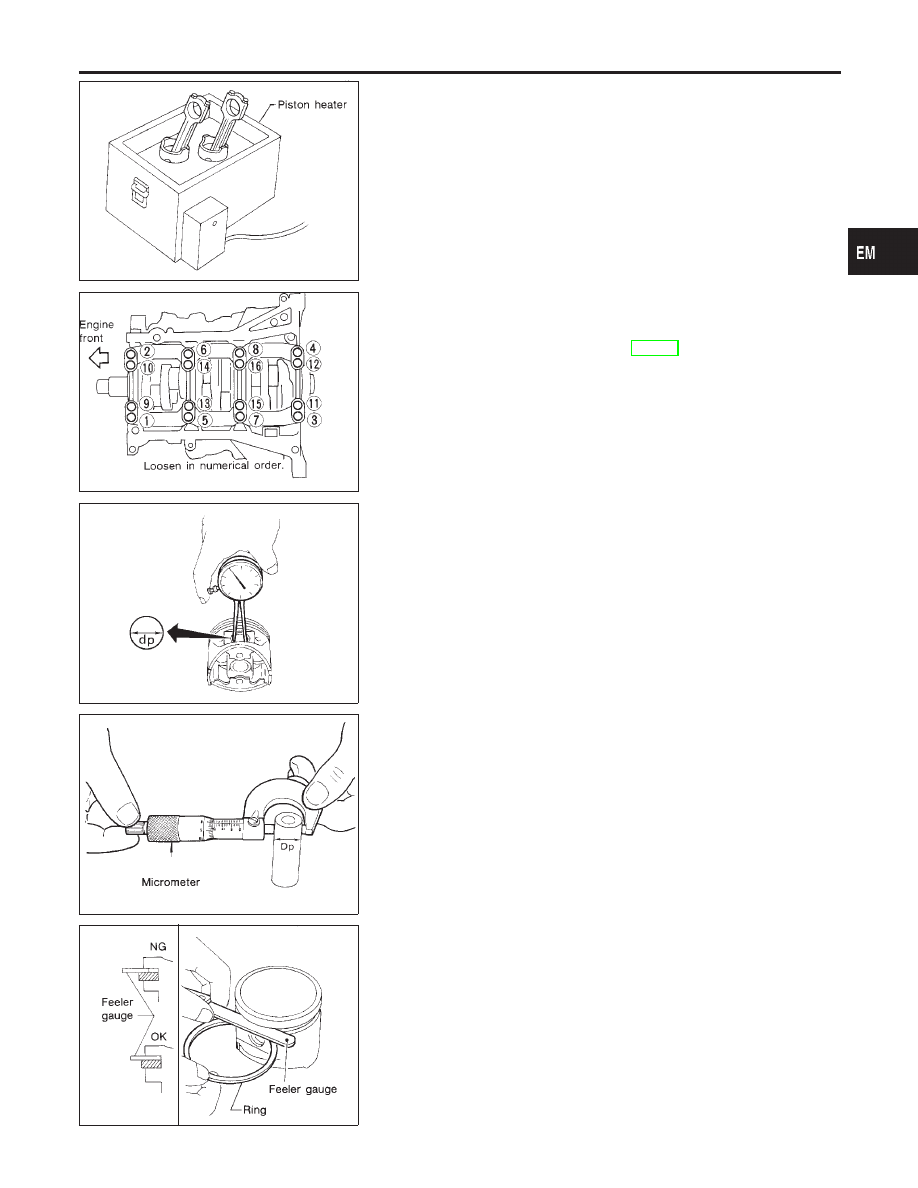

7.

Remove pistons with connecting rods.

I

When disassembling piston and connecting rod, remove snap
ring first, then heat piston to 60 to 70°C (140 to 158°F).

8.

Remove rear oil seal retainer.

CAUTION:

I

When piston rings are not replaced, make sure that piston
rings are mounted in their original positions.

I

When replacing piston rings, if there is no punchmark,
install with either side up.

SEM842E

9.

Loosen bolts in numerical order as shown and remove main
bearing beam, bearing cap and crankshaft.

I

Before removing bearing beam and bearing cap, measure
crankshaft end play. Refer to EM-69.

I

Bolts should be loosened in two or three steps.

AEM023

Inspection

NHEM0027

PISTON AND PISTON PIN CLEARANCE

NHEM0027S01

1.

Measure inner diameter of piston pin hole “dp”.

Standard diameter “dp”:

Grade No. 0

21.993 - 21.999 mm (0.8659 - 0.8661 in)

Grade No. 1

21.999 - 22.005 mm (0.8661 - 0.8663 in)

AEM024

2.

Measure outer diameter of piston pin “Dp”.

Standard diameter “Dp”:

Grade No. 0

21.989 - 21.995 mm (0.8657 - 0.8659 in)

Grade No. 1

21.995 - 22.001 mm (0.8659 - 0.8662 in)

3.

Calculate interference fit of piston pin to piston.

Dp − dp = 0.002 - 0.06 mm (0.0001 - 0.0024 in)

If it exceeds the above value, replace piston assembly with pin.

SEM024AA

PISTON RING SIDE CLEARANCE

NHEM0027S02

Side clearance:

Top ring

0.040 - 0.080 mm (0.0016 - 0.0031 in)

2nd ring

0.030 - 0.070 mm (0.0012 - 0.0028 in)

Oil ring

0.015 - 0.185 mm (0.0006 - 0.0073 in)

Max. limit of side clearance:

Top ring 0.11 mm (0.0043 in)

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER BLOCK

Disassembly (Cont’d)

EM-61

2nd ring 0.1 mm (0.004 in)

If out of specification, replace piston ring. If clearance exceeds
maximum limit with new ring, replace piston.

SEM599A

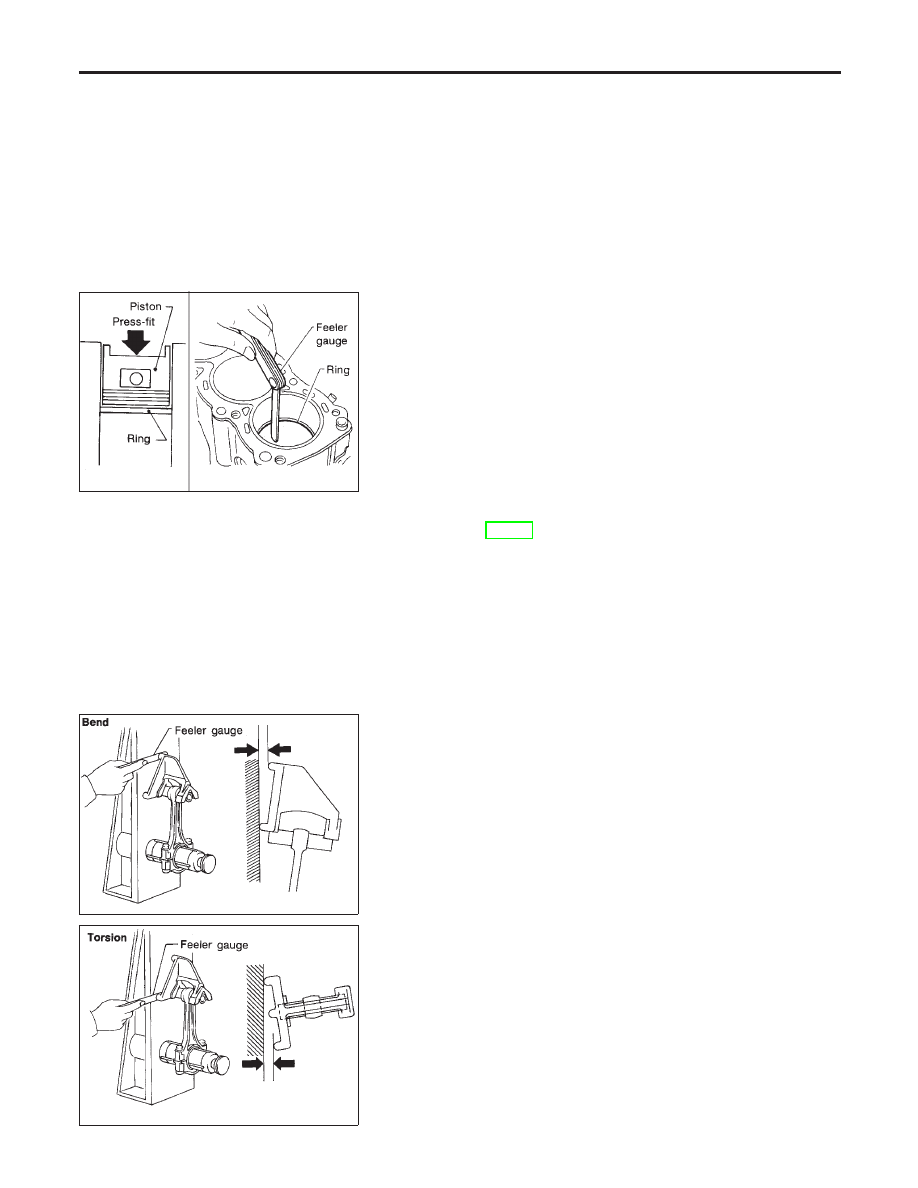

PISTON RING END GAP

NHEM0027S03

End gap:

Top ring 0.22 - 0.32 mm (0.0087 - 0.0126 in)
2nd ring 0.32 - 0.47 mm (0.0126 - 0.0185 in)
Oil ring 0.20 - 0.60 mm (0.0079 - 0.0236 in)

Max. limit of ring gap:

Top ring 0.55 mm (0.0217 in)
2nd ring 0.85 mm (0.0335 in)
Oil ring 0.95 mm (0.0374 in)

If out of specification, replace piston ring. If gap still exceeds the
limit even with a new ring, do the following. Rebore cylinder and
use oversized piston and piston rings.
Refer to SDS (EM-79).

I

When replacing the piston, check the cylinder block surface for
scratches or seizure. If scratches or seizure is found, hone or
replace the cylinder block.

SEM038F

SEM003F

CONNECTING ROD BEND AND TORSION

NHEM0027S04

Bend:

Limit 0.15 mm (0.0059 in)
per 100 mm (3.94 in) length

Torsion:

Limit 0.30 mm (0.0118 in)
per 100 mm (3.94 in) length

If it exceeds the limit, replace connecting rod assembly.

CYLINDER BLOCK

Inspection (Cont’d)

EM-62
