SEM874E

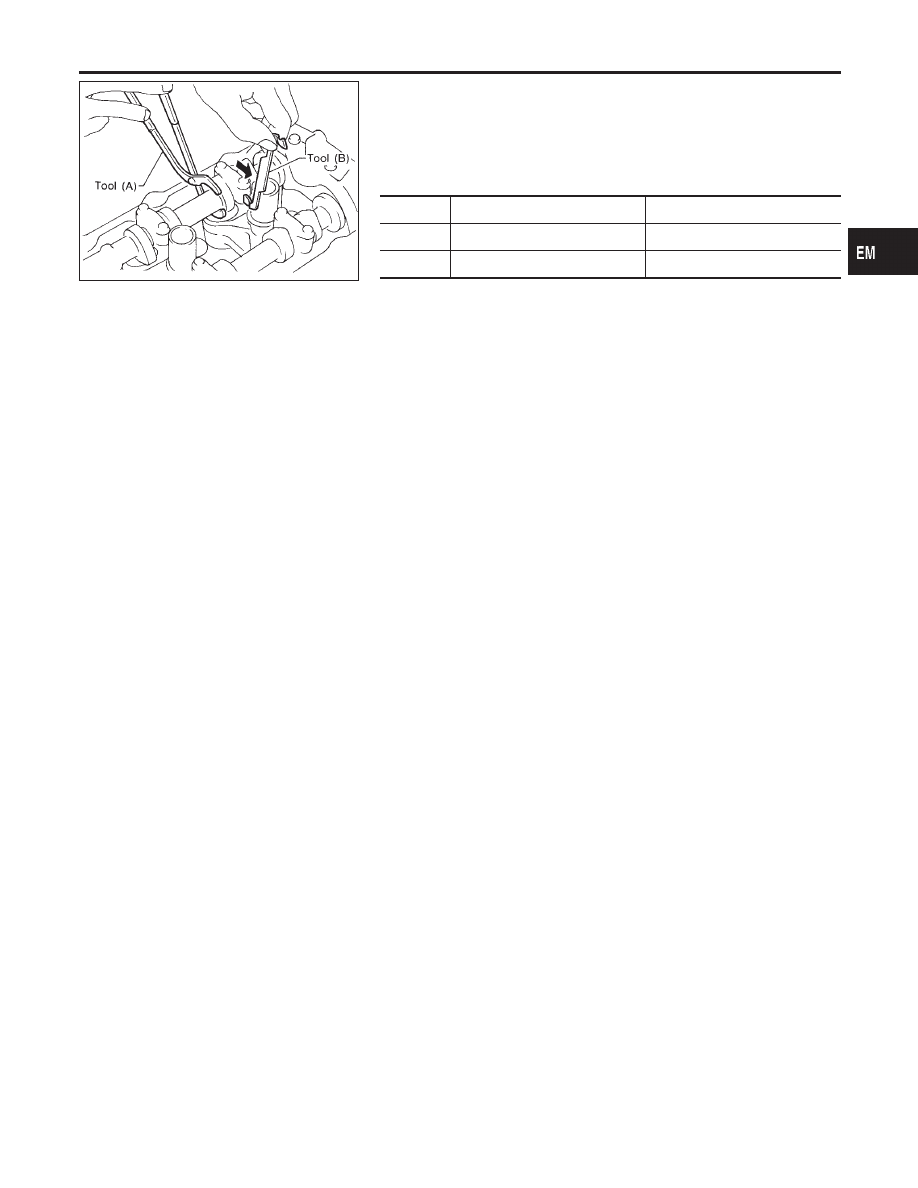

10. Place Tool (A) as mentioned in steps 2 and 3.
11. Remove Tool (B).
12. Remove Tool (A).
13. Recheck valve clearance.
Valve clearance:

Unit: mm (in)

Cold

Hot* (reference data)

Intake

0.26 - 0.34 (0.010 - 0.013)

0.304 - 0.416 (0.012 - 0.016)

Exhaust

0.29 - 0.37 (0.011 - 0.015)

0.308 - 0.432 (0.012 - 0.017)

*: Approximately 80°C (176°F)

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Valve Clearance (Cont’d)

EM-55

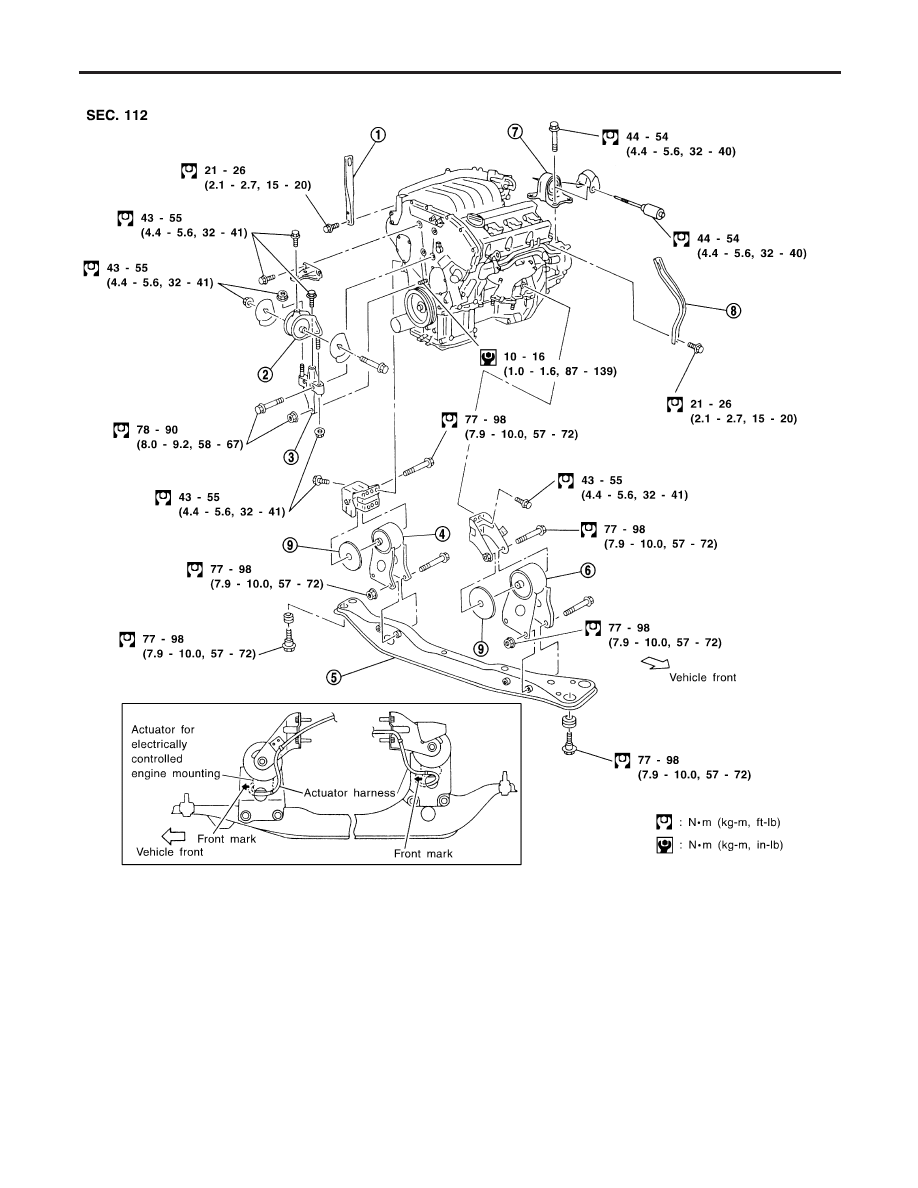

Removal and Installation

NHEM0023

SEM576GA

1.

Front upper engine slinger

2.

RH engine mounting

3.

Mounting bracket

4.

Rear engine mounting (Fluid type)

5.

Center member

6.

Front engine mounting (Fluid type)

7.

LH engine mounting

8.

Rear engine slinger

9.

Insulator

WARNING:

I

Situate vehicle on a flat and solid surface.

I

Place chocks at front and back of rear wheels.

I

Do not remove engine until exhaust system has com-
pletely cooled off. Otherwise, you may burn yourself
and/or fire may break out in fuel line.

I

For safety during subsequent steps, the tension of wires
should be slackened against the engine.

ENGINE ASSEMBLY

Removal and Installation

EM-56

I

Before disconnecting fuel hose, release fuel pressure
from fuel line.
Refer to EC-49, “Fuel Pressure Release”.

I

Before removing front axle from transaxle, place safety
stands under designated front supporting points. Refer to
GI-47, “Garage Jack and Safety Stand”.

I

Be sure to hoist engine and transaxle in a safe manner.

I

For engines not equipped with engine slingers, attach
proper slingers and bolts described in PARTS CATALOG.

CAUTION:

I

When lifting engine, be careful not to strike adjacent parts,
especially the following: Accelerator wire casing, brake
lines, and brake master cylinder.

I

In hoisting the engine, always use engine slingers in a
safe manner.

I

In removing drive shaft, be careful not to damage grease
seal of transaxle.

I

Before separating engine and transaxle, remove the
crankshaft position sensor (POS) from the assembly.

I

Always pay extra attention not to damage edge of crank-
shaft position sensor (POS) or ring gear teeth.

SEM971F

REMOVAL

NHEM0023S01

1.

Remove engine undercover and hood.

2.

Drain coolant from both cylinder block and radiator. Refer to
MA-14, “Changing Engine Coolant”.

3.

Remove vacuum hoses, fuel hoses, wires, harnesses, connec-
tors and so on.

4.

Remove front exhaust tubes, ball joints and drive shafts.

5.

Remove radiator and fans.

6.

Remove drive belts.

7.

Remove alternator, compressor and power steering oil pump
from engine.

8.

Set a suitable transmission jack under transaxle. Hoist engine
with engine slinger.

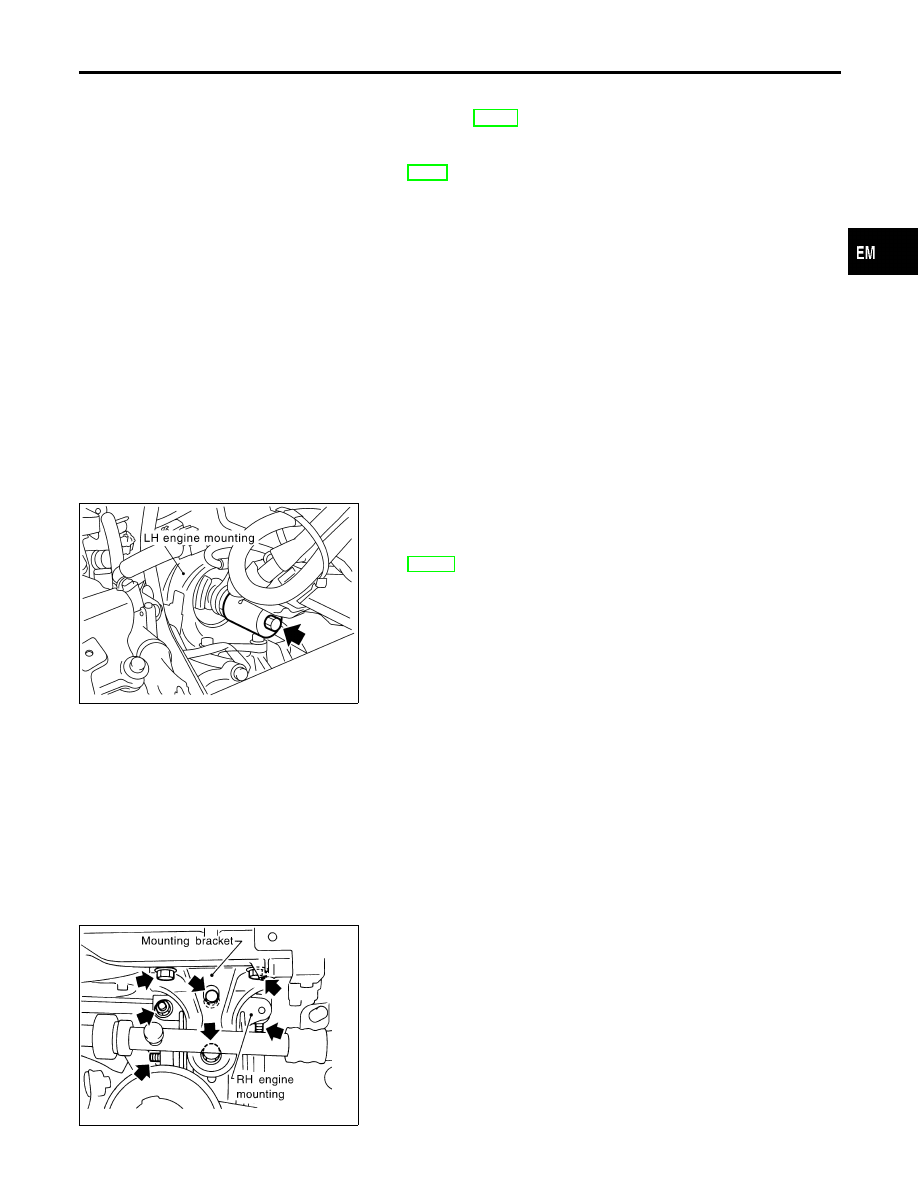

9.

Remove LH engine mounting.

10. Disconnect control cable from transaxle.

SEM836EA

11. Remove RH engine mounting.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE ASSEMBLY

Removal and Installation (Cont’d)

EM-57

SEM837E

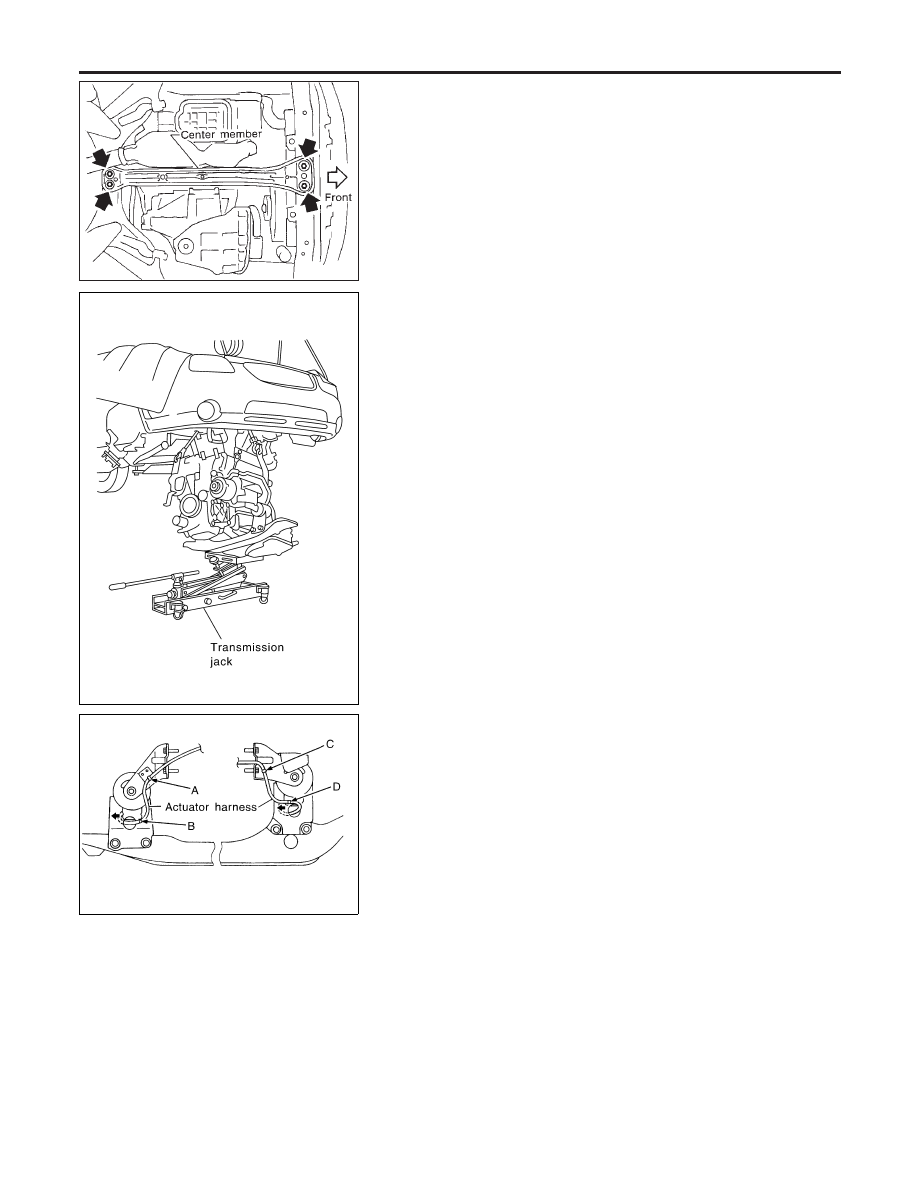

12. Remove center member and then slowly lower transmission

jack.

SEM972F

13. Remove engine with transaxle as shown.

SEM307G

INSTALLATION

NHEM0023S02

Installation is in the reverse order of removal.
Install the electronically-controlled engine mount harness to match
the following values. (Models with electronically-controlled engine
mounts)

Front (A — B):

170 mm (6.69 in)

Rear (C — D):

130 mm (5.12 in)

ENGINE ASSEMBLY

Removal and Installation (Cont’d)

EM-58
