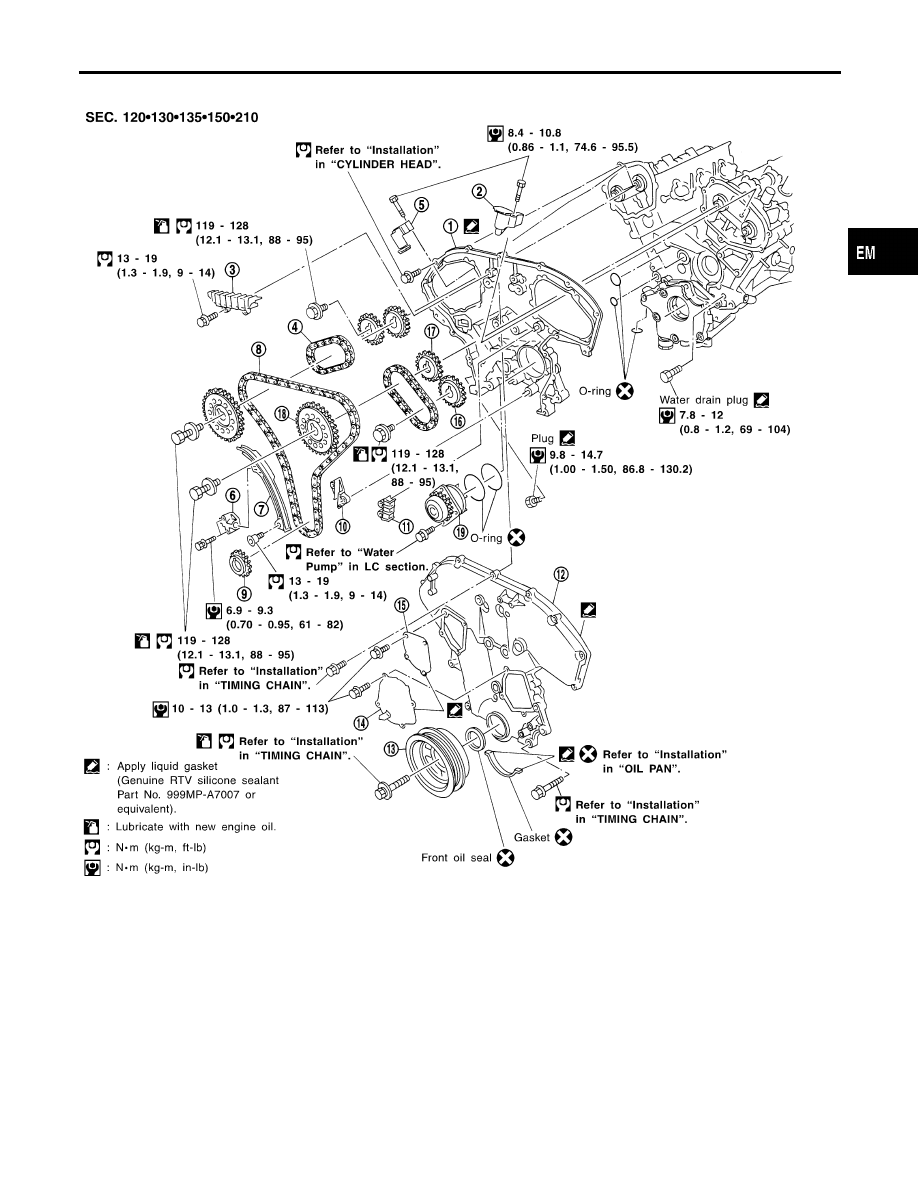

Components

NHEM0011

SEM277GB

1.

Rear timing chain case

2.

Left camshaft chain tensioner

3.

Internal chain guide

4.

Camshaft chain

5.

Right camshaft chain tensioner

6.

Timing chain tensioner

7.

Slack side chain guide

8.

Timing chain

9.

Crankshaft sprocket

10. Lower chain guide
11. Upper chain guide
12. Front timing chain case
13. Crankshaft pulley

14. Water pump cover
15. Chain tensioner cover
16. Exhaust camshaft sprocket 2ND
17. Intake camshaft sprocket 2ND
18. Camshaft sprocket 1ST
19. Water pump

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Components

EM-19

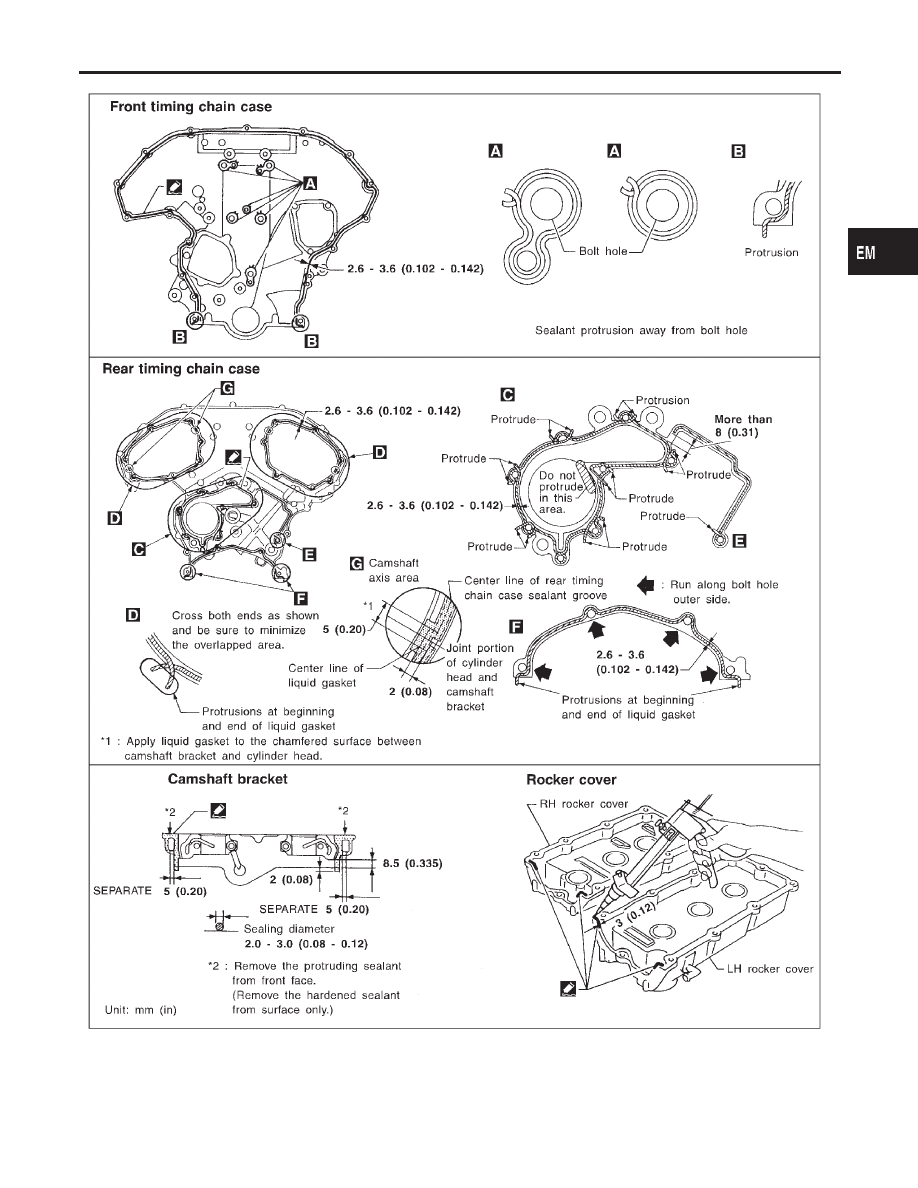

POSITION FOR APPLYING LIQUID GASKET

=NHEM0011S01

Refer to “Installation” in “OIL PAN”, EM-16.

I

Before installation, wipe off the protruding sealant.

TIMING CHAIN

Components (Cont’d)

EM-20

SEM443FA

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TIMING CHAIN

Components (Cont’d)

EM-21

CAUTION:

I

After removing timing chain, do not turn crankshaft and
camshaft separately, or valves will strike piston heads.

I

When installing camshafts, chain tensioners, oil seals, or
other sliding parts, lubricate contacting surfaces with new
engine oil.

I

Apply new engine oil to bolt threads and seat surfaces
when installing cylinder head, camshaft sprockets, crank-
shaft pulley, and camshaft brackets.

I

Before disconnecting fuel hose, release fuel pressure.
Refer to EC-49, “Fuel Pressure Release”.

I

When removing the oil pans, oil pump assembly and tim-
ing chain from engine, first remove the camshaft position
sensor (PHASE) and the crankshaft position sensors
(REF)/(POS) from the assembly.
Be careful not to damage sensor edges.

I

Do not spill engine coolant on drive belts.

Removal

NHEM0012

1.

Drain engine oil.

2.

Release fuel pressure.
Refer to EC-49, “Fuel Pressure Release”.

3.

Drain coolant by removing cylinder block drain plugs. Refer to
MA-14, “Changing Engine Coolant”.

4.

Remove left side ornament cover.

5.

Remove air duct to intake manifold, collector, blow-by hose,
vacuum hoses, fuel hoses, wires, harness, connectors and so
on.

6.

Remove the following.

I

Vacuum hoses

I

Water hoses

I

EVAP canister purge hose

I

Blow-by hose

SMA040D

7.

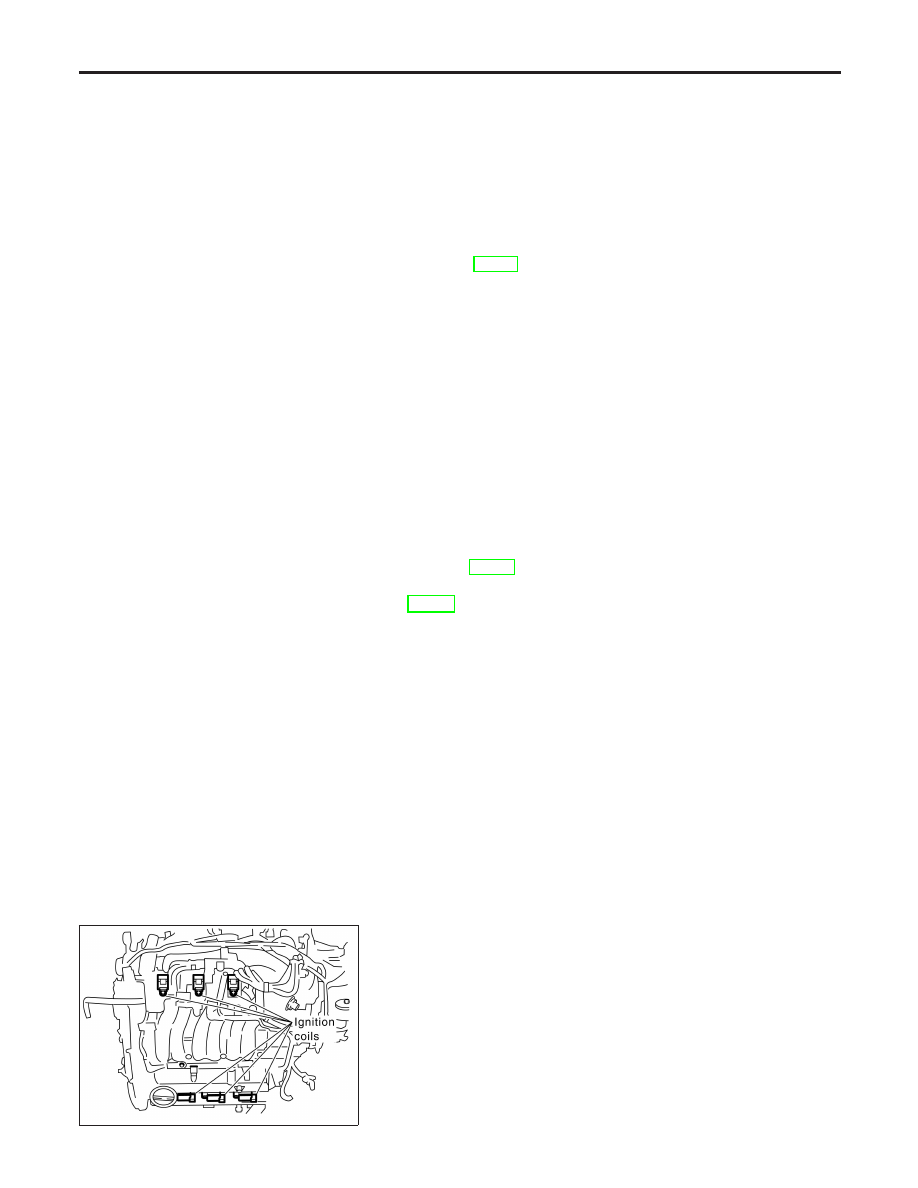

Remove RH and LH ignition coils.
