Infiniti I30 (A33). Manual - part 474

SEM812E

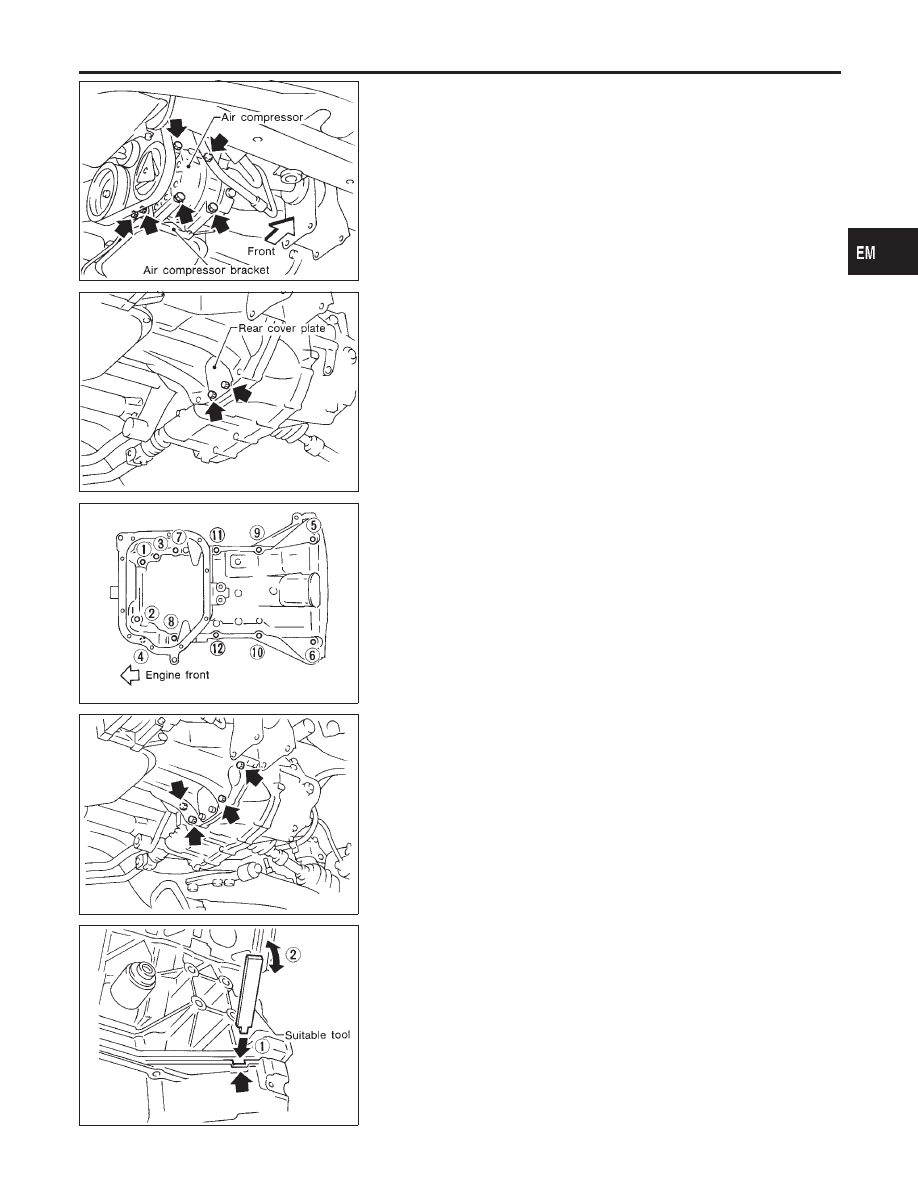

11. Remove drive belts.
12. Remove air compressor and bracket.

SEM813E

13. Remove rear cover plate.

SEM184F

14. Remove aluminum oil pan bolts in numerical order.

SEM815E

15. Remove four engine-to-transaxle bolts.

SEM155F

16. Remove aluminum oil pan.
a.

Insert an appropriate size tool into the notch of aluminum oil
pan as shown in the figure.

I

Be careful not to damage aluminum mating surface.

I

Do not insert screwdriver, or oil pan flange will be
deformed.

b.

Pry off aluminum oil pan by moving the tool up and down.

c.

Remove aluminum oil pan.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL PAN

Removal (Cont’d)

EM-15

SEM819E

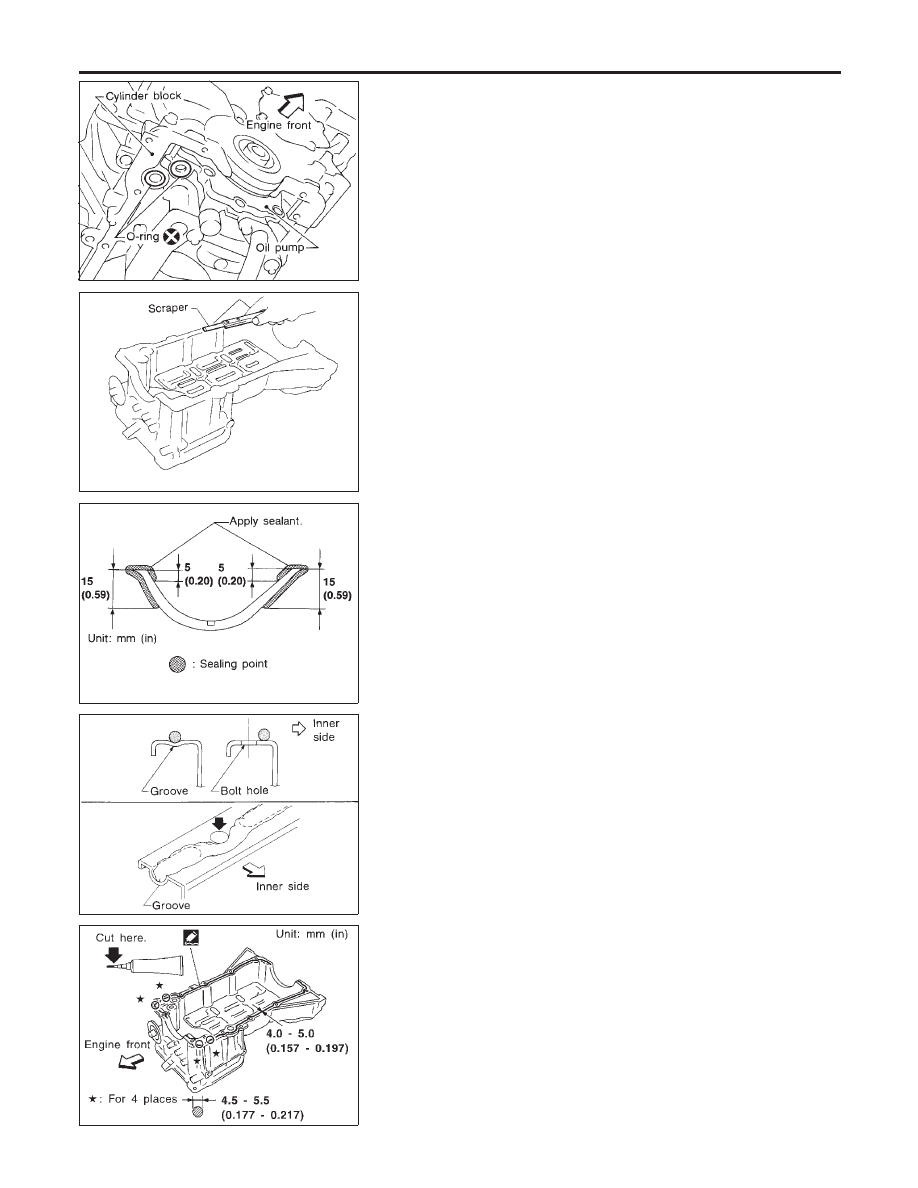

17. Remove O-rings from cylinder block and oil pump body.

MEM108A

Installation

NHEM0010

1.

Install aluminum oil pan.

a.

Use a scraper to remove old liquid gasket from mating sur-
faces.

I

Also remove old liquid gasket from mating surface of cyl-
inder block, front cover and steel oil pan.

I

Remove old liquid gasket from the bolt hole and thread.

SEM964E

b.

Apply sealant to front cover gasket and rear oil seal retainer
gasket.

SEM159F

c.

Apply a continuous bead of liquid gasket to mating surface of
aluminum oil pan.

I

Use Genuine RTV silicone sealant Part No. 999MP-A7007
or equivalent.

SEM185FA

d.

Apply liquid gasket to inner sealing surface as shown in figure.

I

Be sure liquid gasket is 4.0 to 5.0 mm (0.157 to 0.197 in)
or 4.5 to 5.5 mm (0.177 to 0.217 in) wide.

I

Attaching should be done within 5 minutes after coating.

OIL PAN

Removal (Cont’d)

EM-16

SEM819E

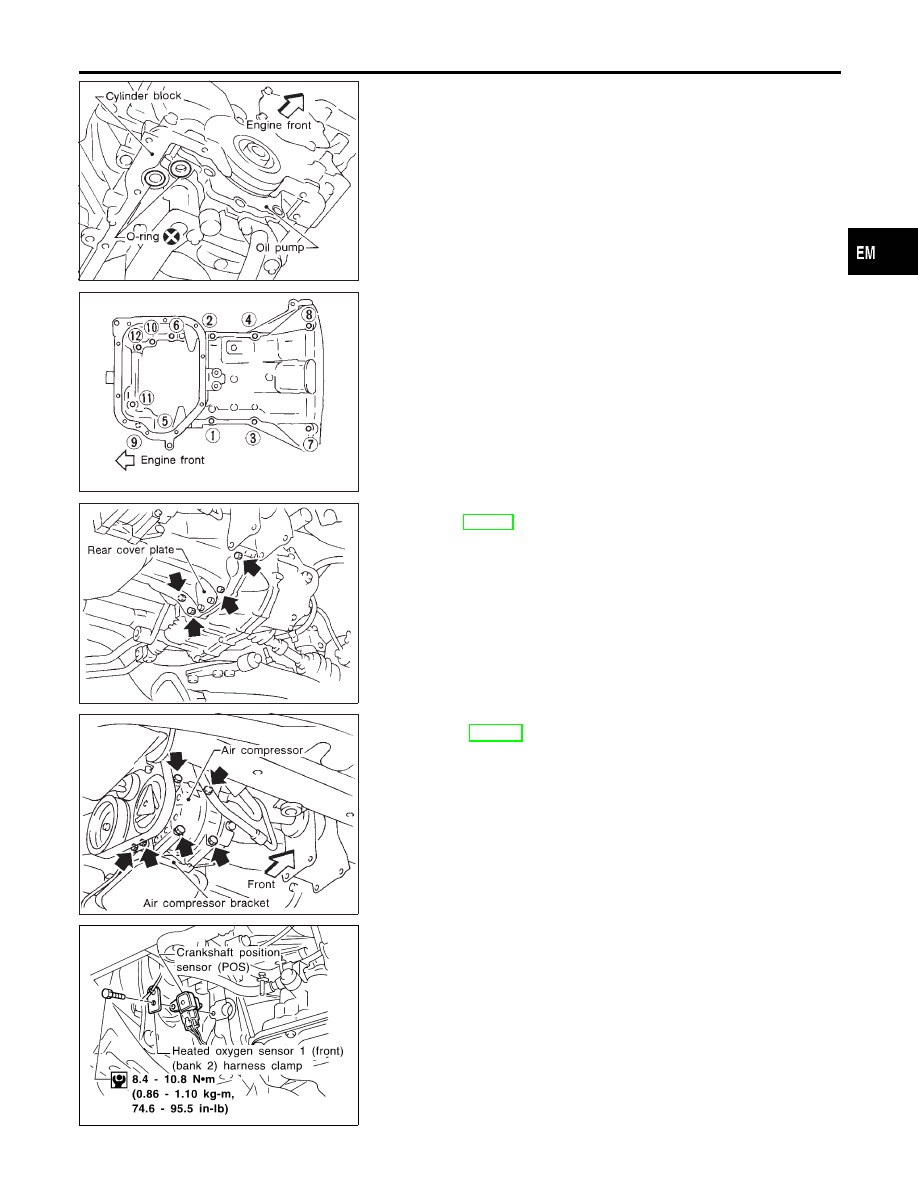

e.

Install O-rings, cylinder block and oil pump body.

SEM186F

f.

Install aluminum oil pan.

I

Tighten bolts in numerical order.

I

Wait at least 30 minutes before refilling engine oil.

SEM822E

2.

Install the four engine-to-transaxle bolts. For tightening torque,
refer to AT-284, “Installation”.

3.

Install rear cover plate.

SEM812E

4.

Install air compressor and bracket.
Refer to HA-112, “Removal and Installation”.

5.

Install drive belts.

6.

Install center member.

7.

Install front and rear engine mounting insulator nuts and bolts.

SEM222FD

8.

Install crankshaft position sensors (POS and REF) and heated
oxygen sensor 1 (front) (bank 2) harness clamp.

I

Make sure that crankshaft position sensor (POS) and
heated oxygen sensor 1 (front) (bank 2) harness clamp are
installed correctly as shown in figure.

9.

Install front exhaust tube and its support.

10. Install oil strainer.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL PAN

Installation (Cont’d)

EM-17

SEM958F

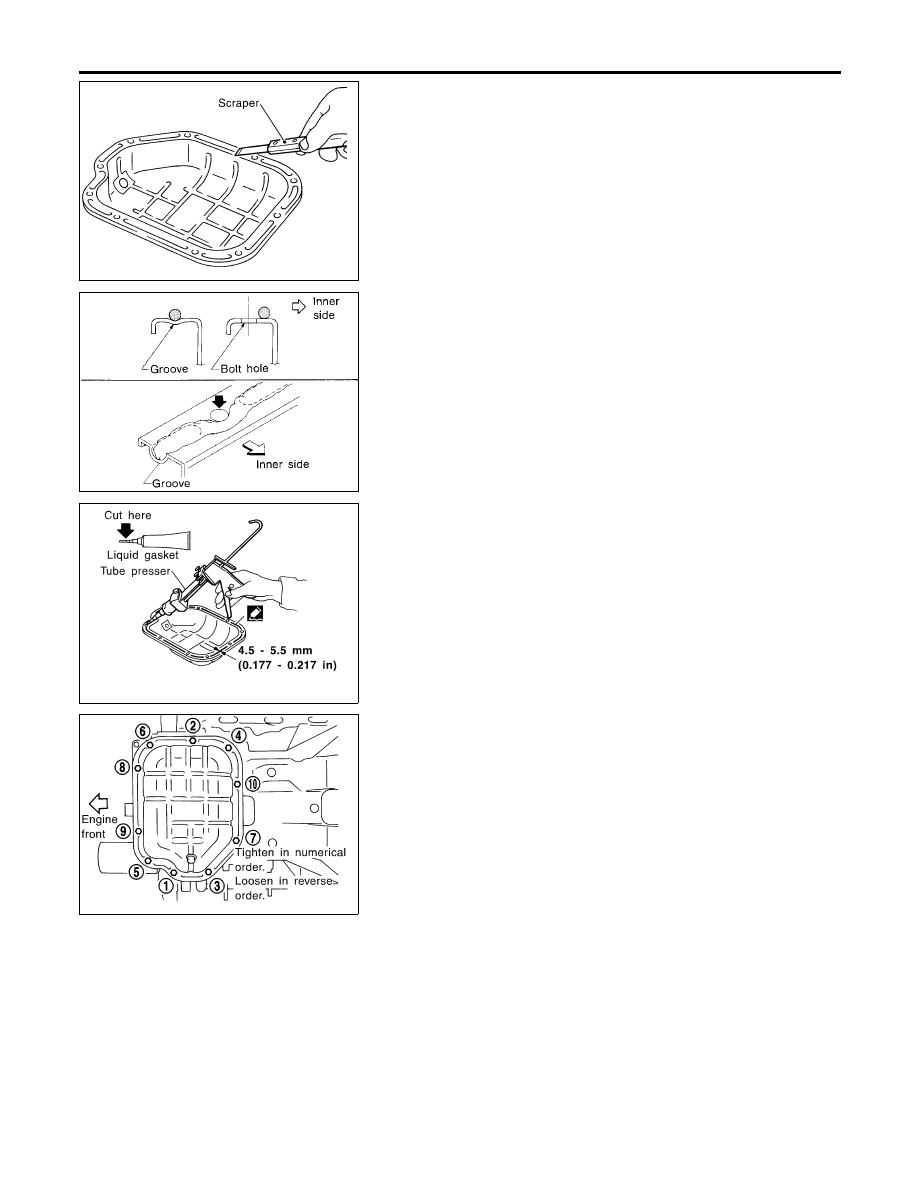

11. Install steel oil pan.
a.

Use a scraper to remove old liquid gasket from mating sur-
faces.

I

Also remove old liquid gasket from mating surface of alu-
minum oil pan.

SEM159F

b.

Apply a continuous bead of liquid gasket to mating surface of
steel oil pan.

I

Use Genuine RTV silicone sealant Part No. 999MP-A7007
or equivalent.

SEM959F

I

Be sure liquid gasket is 4.5 to 5.5 mm (0.177 to 0.217 in)
wide.

I

Attaching should be done within 5 minutes after coating.

SEM956F

c.

Install steel oil pan.

I

Tighten in numerical order shown in the figure.

I

Wait at least 30 minutes before refilling engine oil.

OIL PAN

Installation (Cont’d)

EM-18
