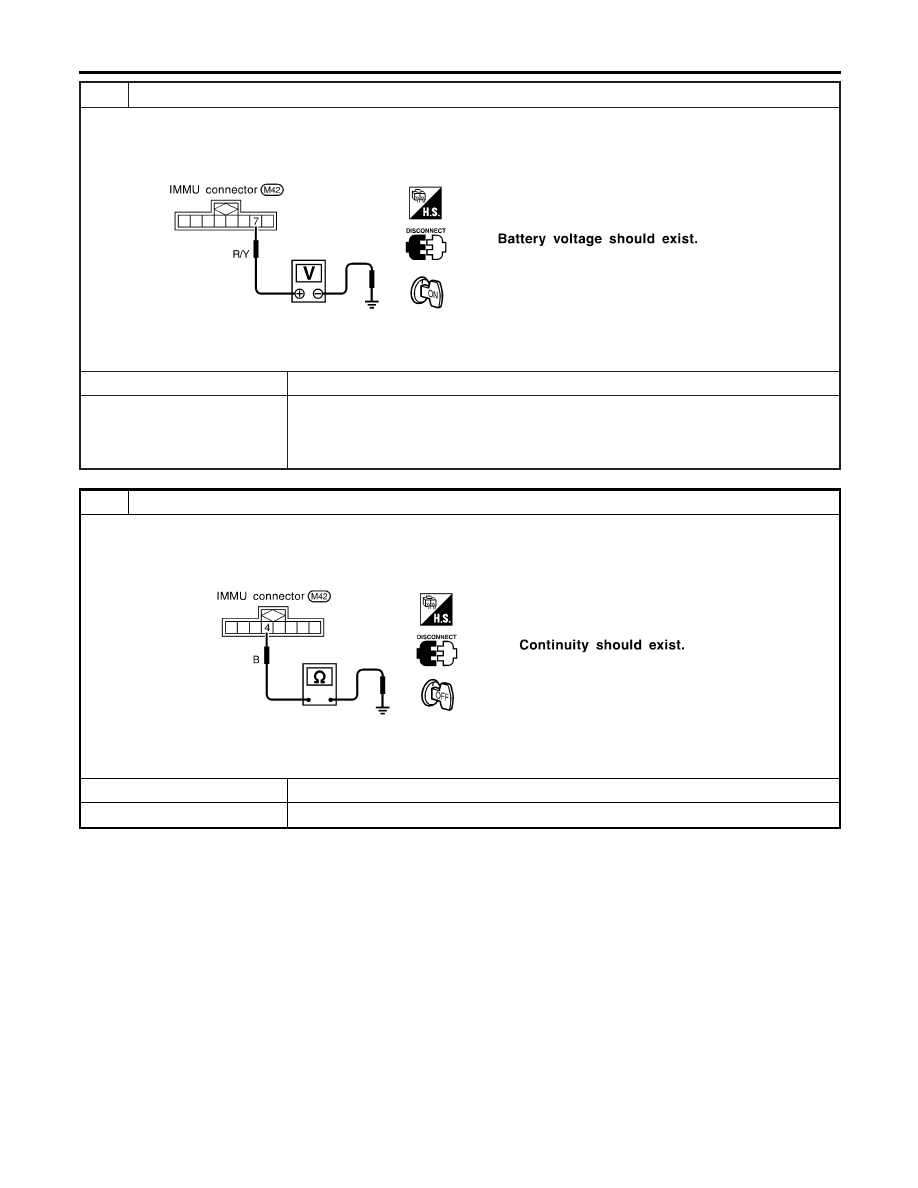

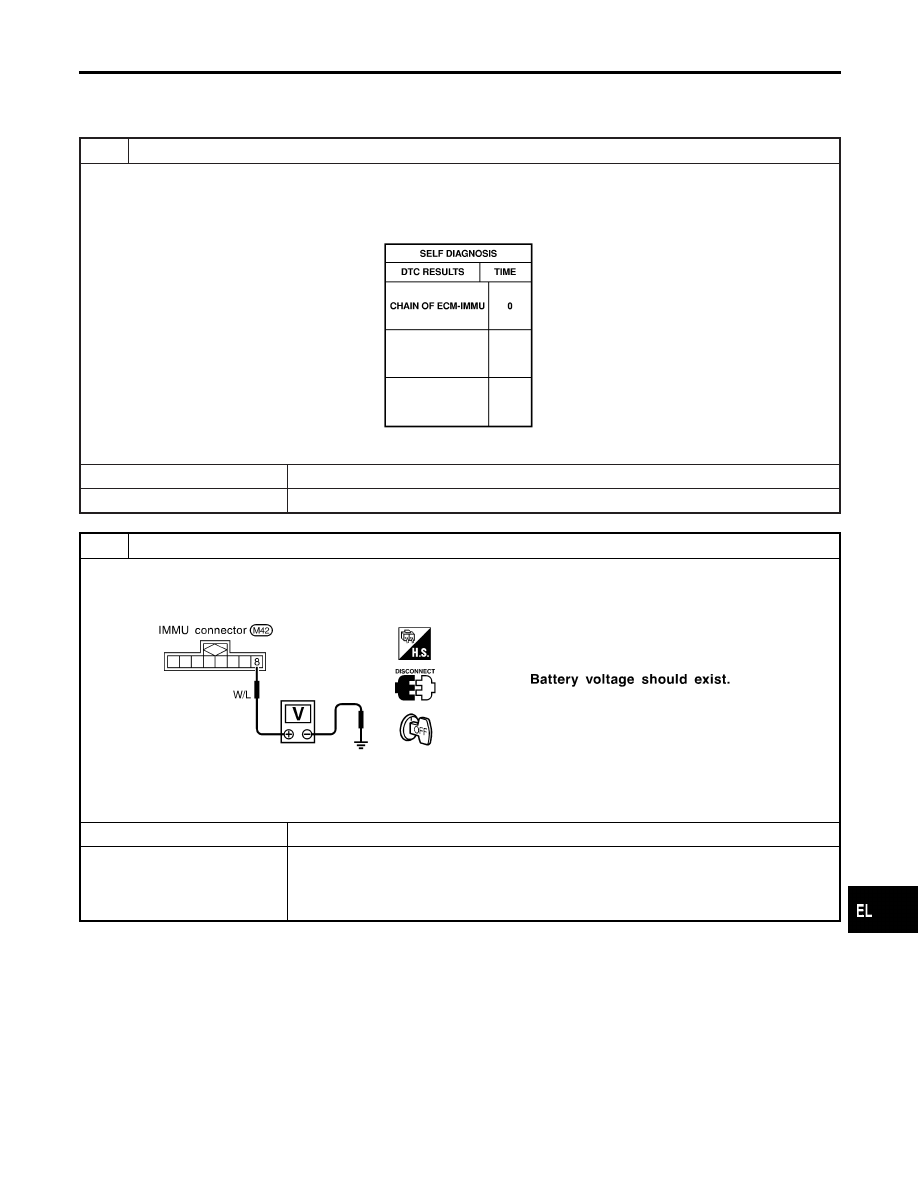

DIAGNOSTIC PROCEDURE 2 =NHEL0177S07 Self-diagnostic results: 1 CONFIRM SELF-DIAGNOSTIC RESULTS Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF ECM-IMMU” displayed on CONSULT-II screen. SEL292W Is CONSULT-II screen displayed as above? Yes © GO TO 2. No © GO TO SYMPTOM MATRIX CHART 1. 2 CHECK POWER SUPPLY CIRCUIT FOR IMMU 1. Disconnect IMMU connector. SEL302W OK or NG OK © GO TO 3. NG © Check the following I 15A fuse (No. 59, located in the fuse and fusible link box) I Harness for open or short between fuse and IMMU connector GI MA EM LC EC FE AT AX SU BR ST RS BT HA SC IDX IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS) Trouble Diagnoses (Cont’d) EL-421 |
