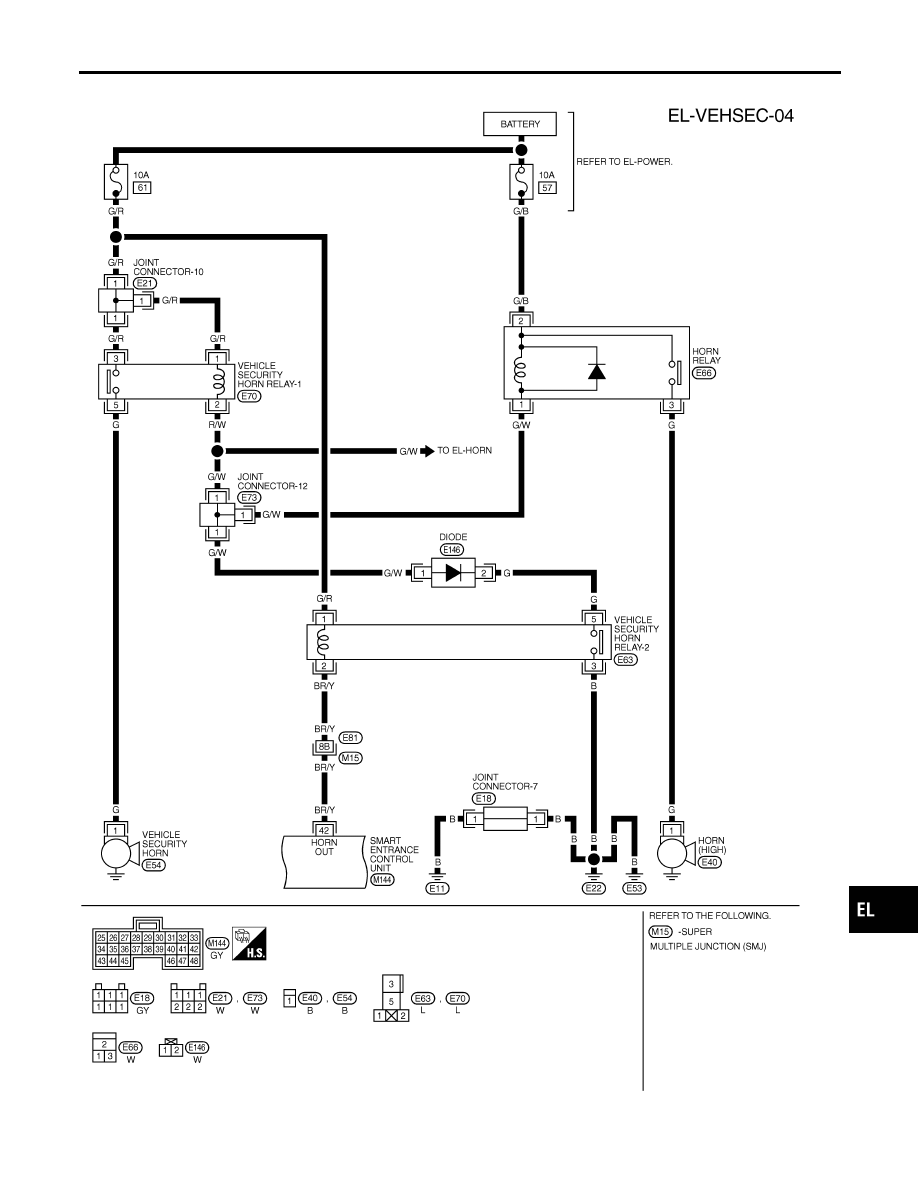

FIG. 4

NHEL0122S04

MEL526O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Wiring Diagram — VEHSEC — (Cont’d)

EL-377

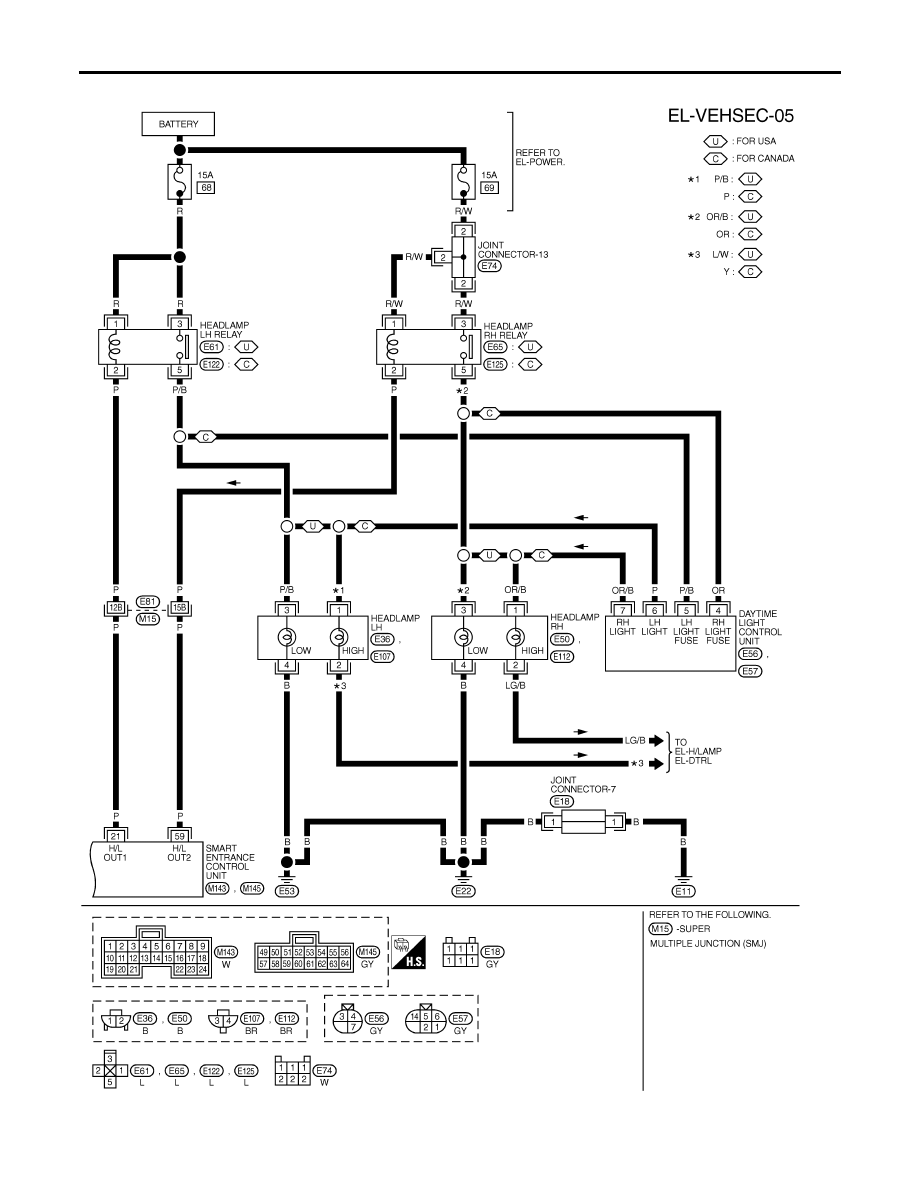

FIG. 5 WITHOUT XENON HEADLAMP

NHEL0122S07

MEL481M

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Wiring Diagram — VEHSEC — (Cont’d)

EL-378

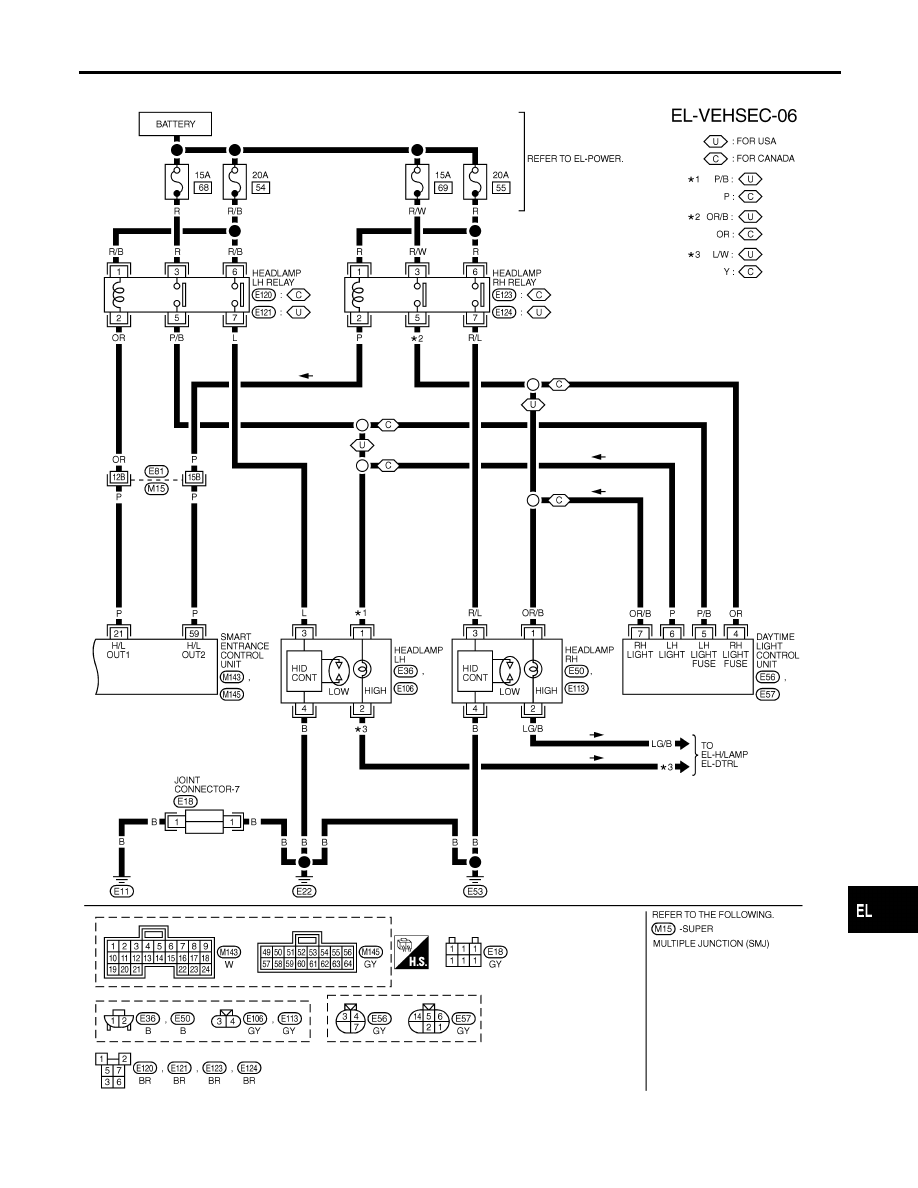

FIG. 6 WITH XENON HEADLAMP

NHEL0122S09

MEL482M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Wiring Diagram — VEHSEC — (Cont’d)

EL-379

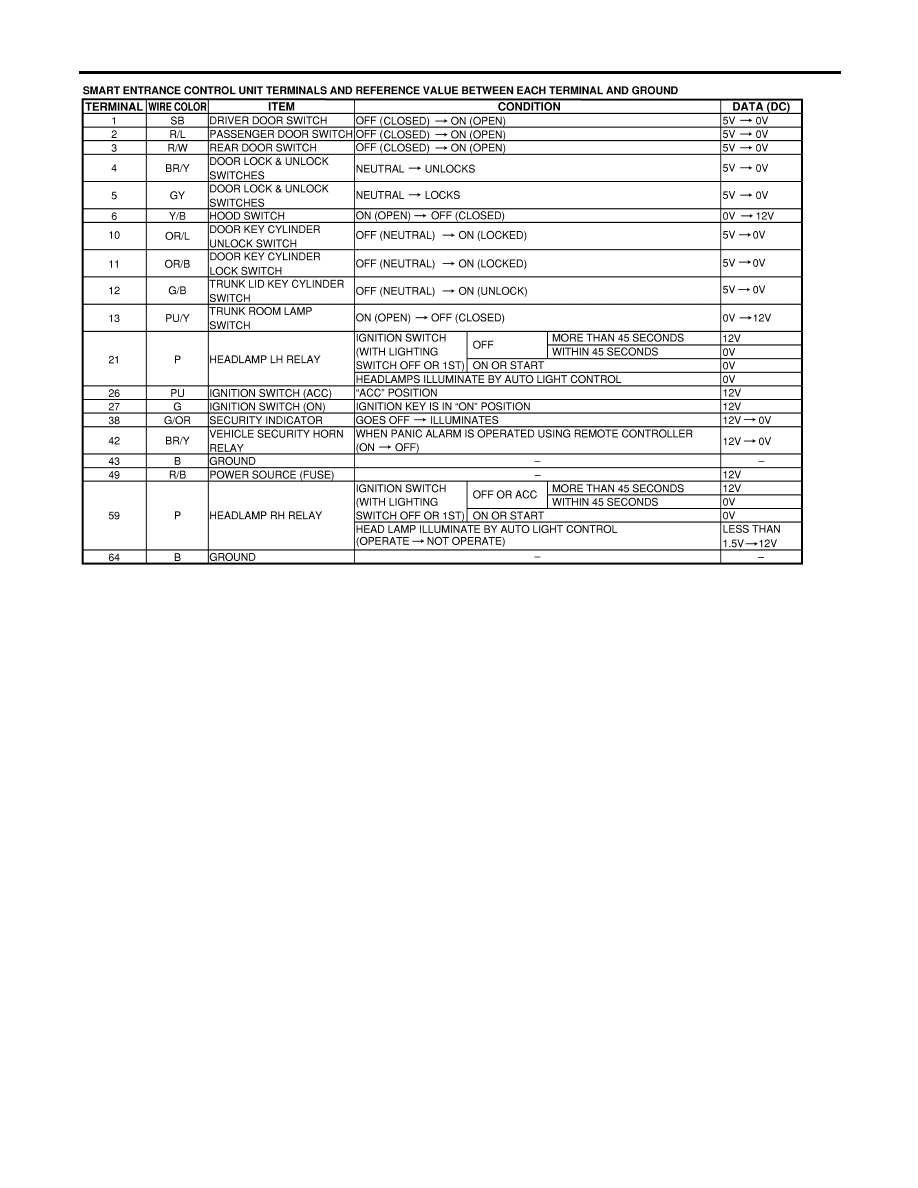

SEL982X

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Wiring Diagram — VEHSEC — (Cont’d)

EL-380
