If these signals and lock signal from remote controller are received by the smart entrance control unit, ground
signals of terminals 1, 2 and 3 are interrupted and all doors are closed, the vehicle security system will acti-
vate automatically.
NOTE:
Vehicle security system can be set even though the rear door is not locked.
Once the vehicle security system has been activated, smart entrance control unit terminal 38 supplies ground
to terminal 2 of the security indicator lamp.
The security lamp will illuminate for approximately 30 seconds and then blinks every 2.6 seconds.
Now the vehicle security system is in armed phase.

VEHICLE SECURITY SYSTEM ALARM OPERATION

NHEL0196S05

The vehicle security system is triggered by

I

opening a door

I

opening the hood or the trunk lid

I

detection of battery disconnect and connect.

Once the vehicle security system is in armed phase, if the smart entrance control unit receives a ground sig-
nal at terminal 1, 2, 3 (door switch), 13 (trunk room lamp switch) or 6 (hood switch), the vehicle security sys-
tem will be triggered. The headlamps flash and the horn sounds intermittently.
Power is supplied at all times

I

through 10A fuse (No, 61 located in fuse and fusible link box)

I

to vehicle security horn relay-1 terminals 1 and 3, and

I

to vehicle security horn relay-2 terminal 1

I

through 10A fuse (No. 57, located in fuse and fusible link box)

I

to horn relay terminal 2.

Without xenon headlamp
Power is also supplied at all times

I

through 15A fuse (No. 68, located in fuse and fusible link box)

I

to headlamp relay LH terminals 1 and 3,

I

through 15A fuse (No. 69, located in fuse and fusible link box)

I

to headlamp relay RH terminals 1 and 3.

With xenon headlamp
Power is also supplied at all times

I

through 15A fuse (No. 68, located in fuse and fusible link box)

I

to headlamp relay LH terminal 3,

I

through 20A fuse (No. 54, located in fuse and fusible link box)

I

to headlamp relay LH terminals 1 and 6,

I

through 15A fuse (No. 69, located in fuse and fusible link box)

I

to headlamp relay RH terminal 3, and

I

through 20A fuse (No. 55, located in fuse and fusible link box)

I

to headlamp relay RH terminals 1 and 6.

When the vehicle security system is triggered, ground is supplied intermittently

I

to headlamp LH relay terminal 2 from smart entrance control unit terminal 21 and

I

to headlamp LH relay terminal 2 from smart entrance control unit terminal 59

I

through smart entrance control unit terminals 43 and 64.

When headlamp relays (LH and RH) are energized and then power is supplied to headlamps (LH and RH).
The headlamps flash intermittently.
When the vehicle security system is triggered, ground is supplied intermittently

I

from smart entrance control unit terminal 42

I

to vehicle security horn relay-2 terminal 2.

When vehicle security horn relay-2 is energized, ground is supplied intermittently

I

to vehicle security horn relay-1 terminal 2, and

I

to horn relay terminal 1.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-369

When vehicle security horn relay-1 and horn relay are energized, then power is supplied to vehicle security
horn and horn.
The horn sounds intermittently.
The alarm automatically turns off after 50 seconds but will reactivate if the vehicle is tampered with again.

VEHICLE SECURITY SYSTEM DEACTIVATION

NHEL0196S06

To deactivate the vehicle security system, a door or trunk lid must be unlocked with the key or remote con-
troller.
When the key is used to unlock the door, smart entrance control unit terminal 10 receives a ground signal

I

from terminal 1 of the LH key cylinder switch.

When the key is used to open the trunk lid, smart entrance control unit terminal 12 receives a ground signal
from terminal 1 of the trunk lid key cylinder switch.
When the smart entrance control unit receives either one of these signals or unlock signal from remote
controller, the vehicle security system is deactivated. (Disarmed phase)

PANIC ALARM OPERATION

NHEL0196S07

Multi-remote control system may or may not operate vehicle security system (horn and headlamps) as
required.
When the multi-remote control system (panic alarm) is triggered, ground is supplied intermittently

I

from smart entrance control unit terminal 42

I

to vehicle security horn relay-2 terminal 2.

The headlamp flashes and the horn sounds intermittently.
The alarm automatically turns off after 25 seconds or when smart entrance control unit receives any signal
from multi-remote controller.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-370

NOTE:

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

System Description (Cont’d)

EL-371

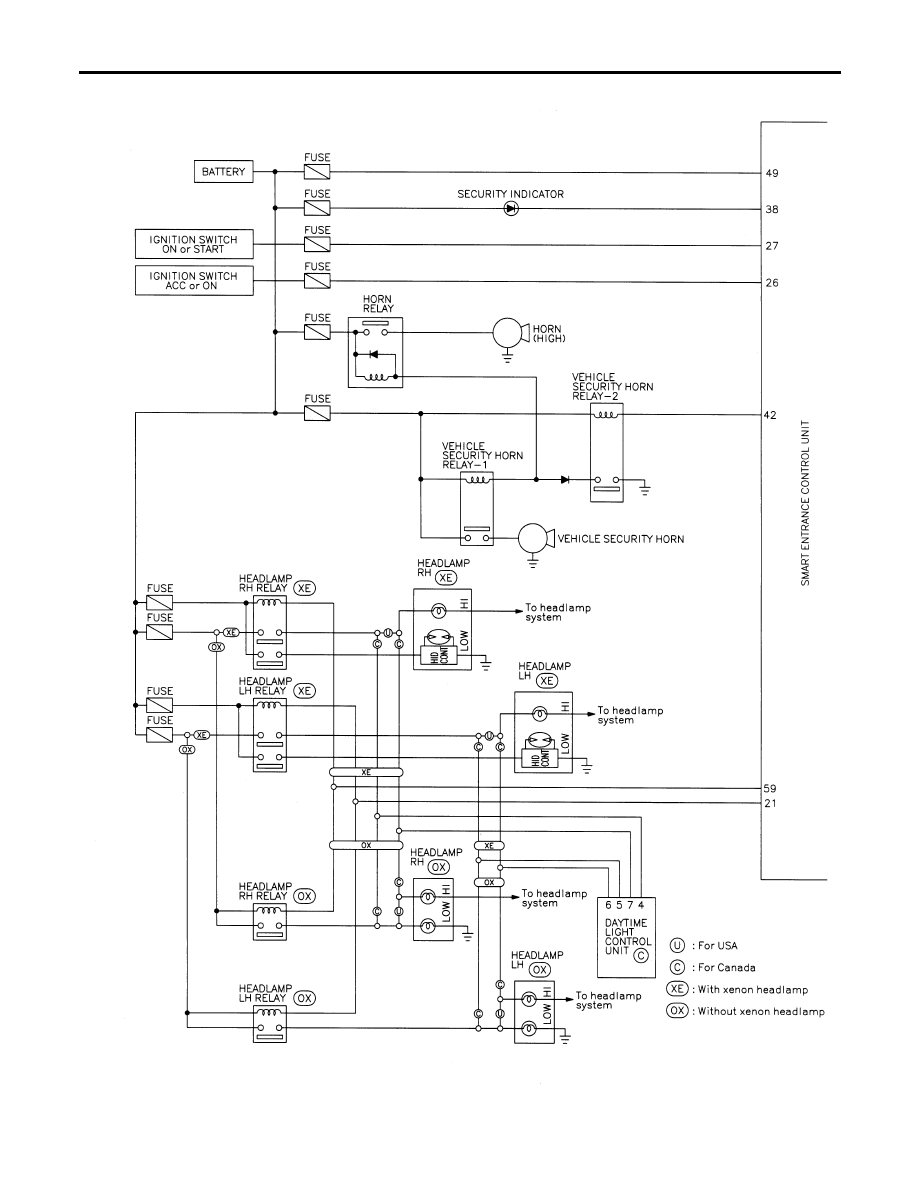

Schematic

NHEL0121

MEL475M

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Schematic

EL-372
