VEHICLE SECURITY (THEFT WARNING) SYSTEM

Schematic (Cont’d)

EL-373

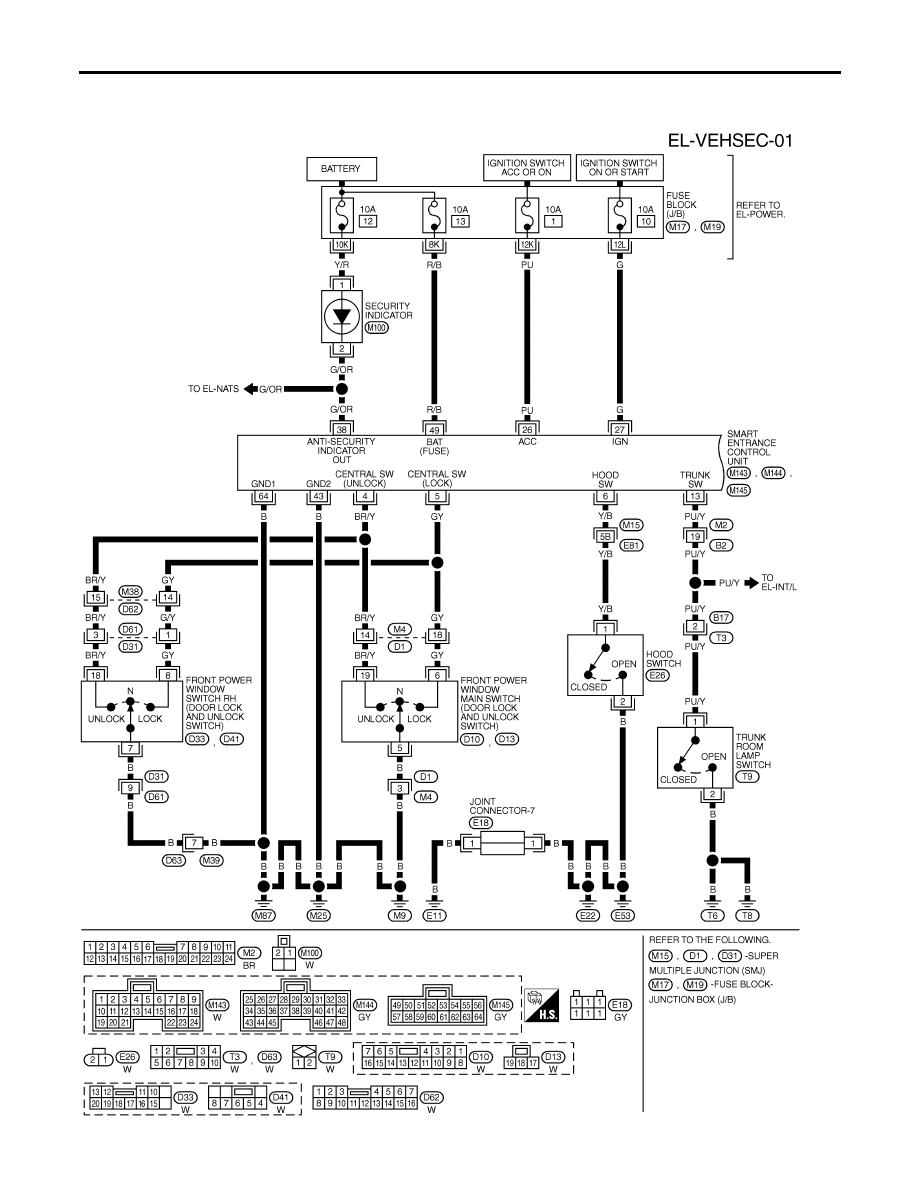

Wiring Diagram — VEHSEC —

NHEL0122

FIG. 1

NHEL0122S01

MEL933N

VEHICLE SECURITY (THEFT WARNING) SYSTEM

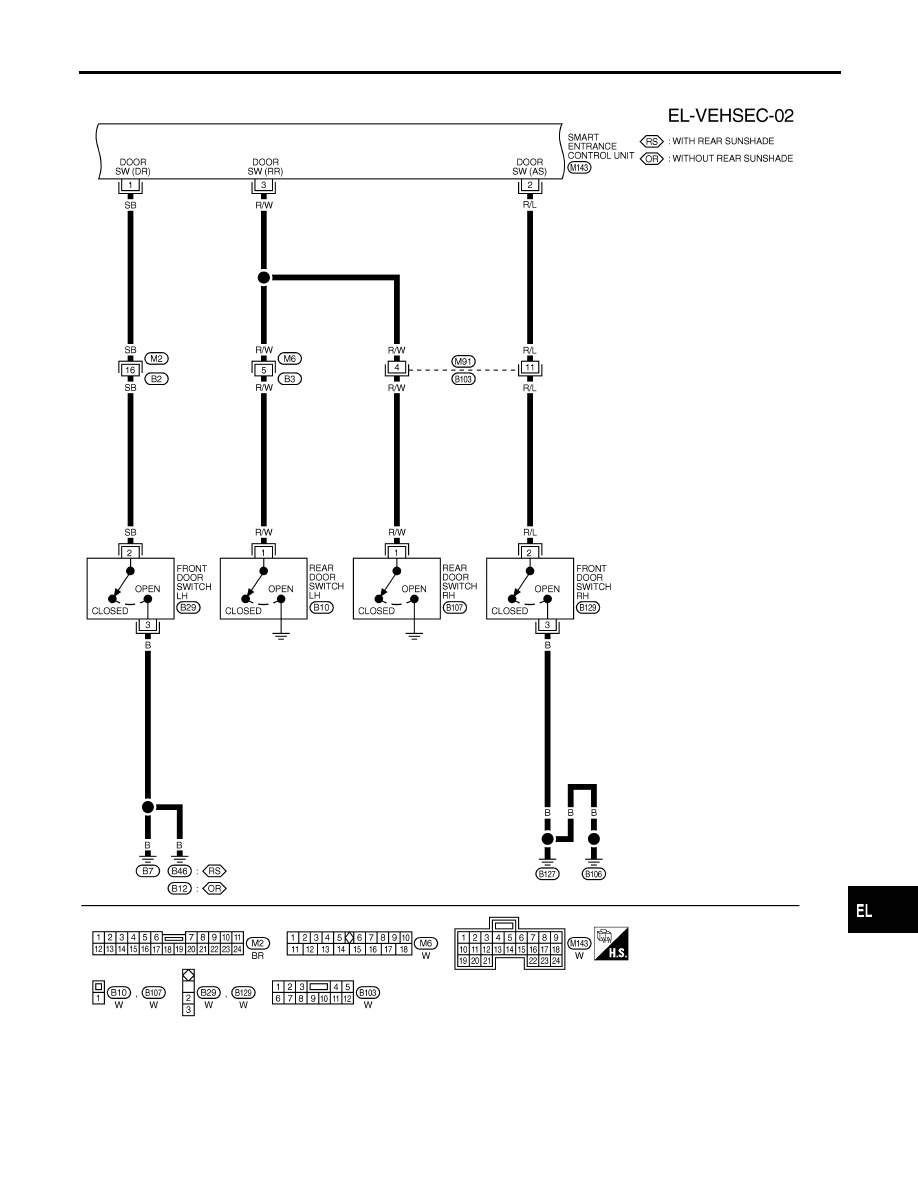

Wiring Diagram — VEHSEC —

EL-374

FIG. 2

NHEL0122S02

MEL478M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

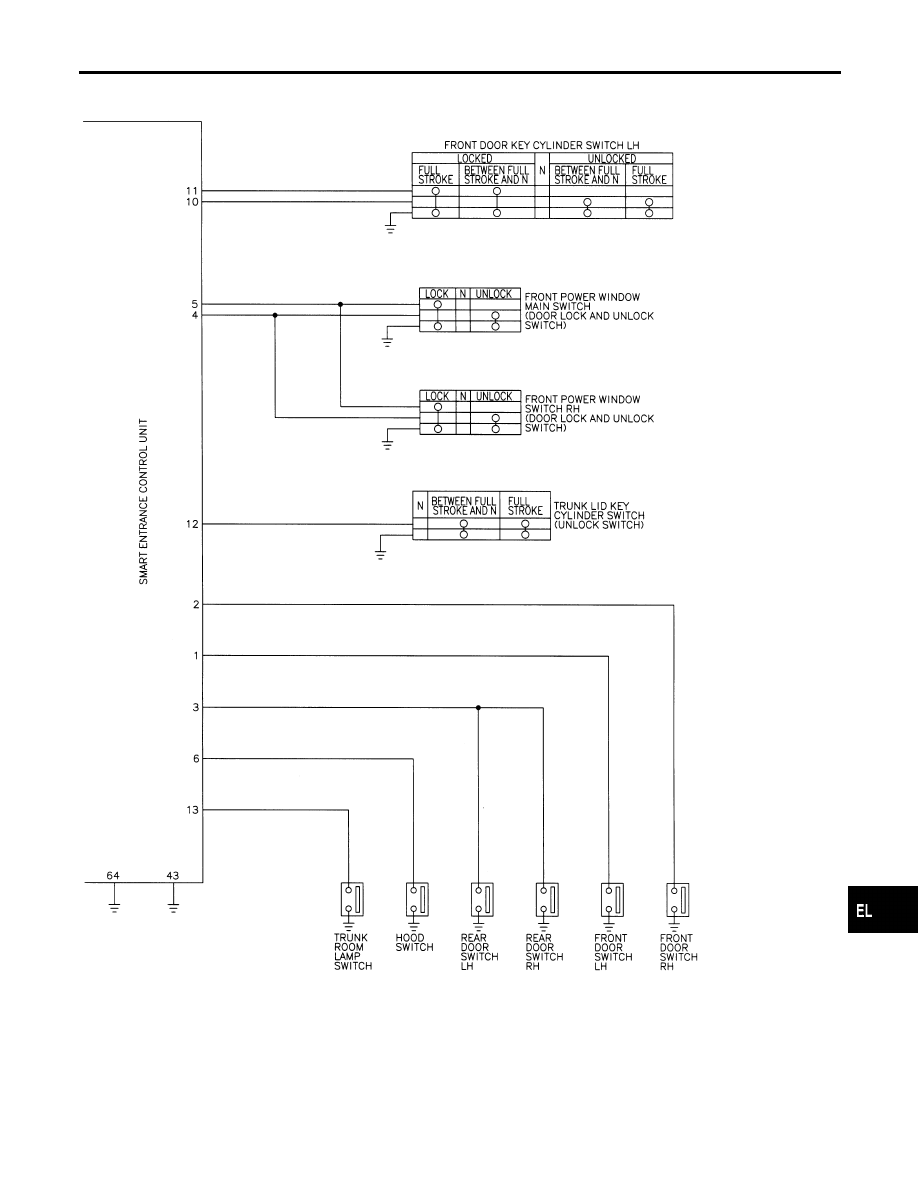

Wiring Diagram — VEHSEC — (Cont’d)

EL-375

FIG. 3

NHEL0122S03

MEL479M

VEHICLE SECURITY (THEFT WARNING) SYSTEM

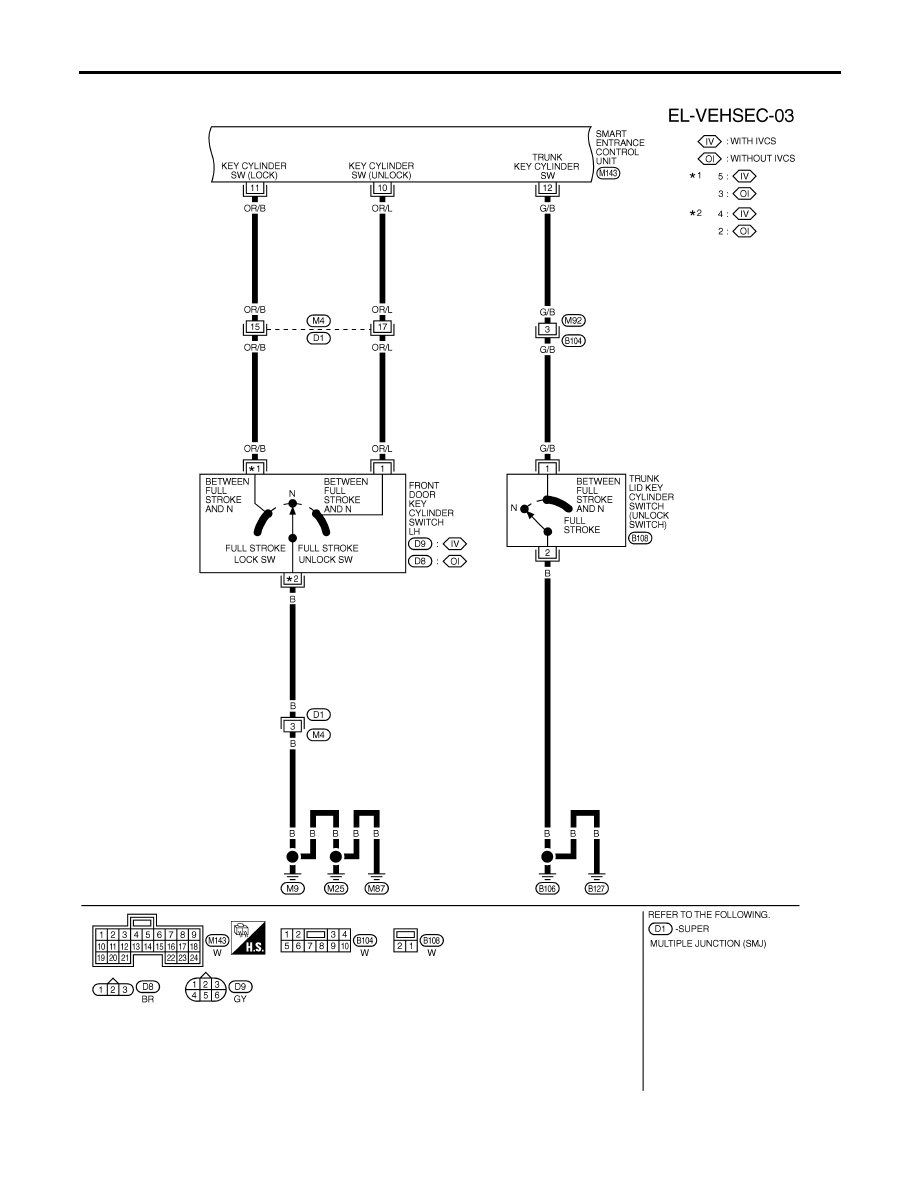

Wiring Diagram — VEHSEC — (Cont’d)

EL-376
