Infiniti I30 (A33). Manual - part 414

SEF289X

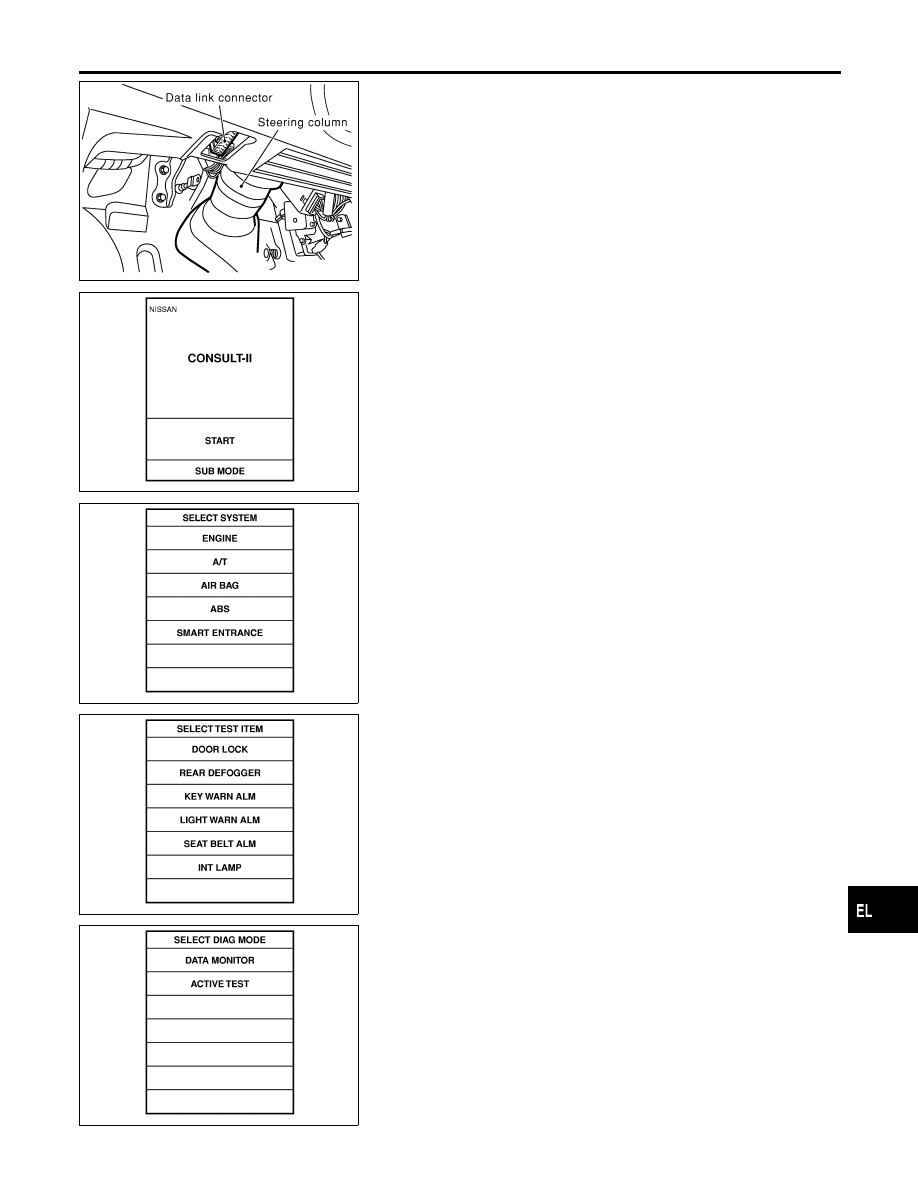

CONSULT-II Inspection Procedure

=NHEL0238

“DOOR LOCK”

NHEL0238S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Turn “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL023X

6.

Touch “DOOR LOCK”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

CONSULT-II Inspection Procedure

EL-325

CONSULT-II Application Items

NHEL0239

“DOOR LOCK”

NHEL0239S01

Data Monitor

NHEL0239S0101

Monitored Item

Description

KEY ON SW

Indicates [ON/OFF] condition of key switch.

LOCK SW DR/AS

Indicates [ON/OFF] condition of lock signal from lock/unlock switch LH and RH.

DOOR SW-RR

Indicates [ON/OFF] condition of door switch (Rear).

UNLK SW DR/AS

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch LH and RH.

KEY CYL LK SW

Indicates [ON/OFF] condition of lock signal from key cylinder.

KEY CYL UN SW

Indicates [ON/OFF] condition of unlock signal from key cylinder.

LK BUTTON/SIG

Indicates [ON/OFF] condition of lock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0239S0102

Test Item

Description

ALL D/LK MTR

This test is able to check all door lock actuators lock operation. These actuators lock when
“ON” on CONSULT-II screen is touched.

DR D/UN MTR

This test is able to check front door lock actuator LH unlock operation. The actuator unlocks
when “ON” on CONSULT-II screen is touched.

NON DR D/UN

This test is able to check door lock actuators (except front door lock actuator LH) unlock
operation. These actuators unlock when “ON” on CONSULT-II screen is touched.

POWER DOOR LOCK

CONSULT-II Application Items

EL-326

Trouble Diagnoses

=NHEL0193

SYMPTOM CHART

NHEL0193S01

REFERENCE PAGE (EL-

)

328

329

330

331

333

335

SYMPTOM

MAIN

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DOOR

SWITCH

CHECK

KEY

SWITCH

(INSER

T)

CHECK

DOOR

LOCK/UNLOCK

SWITCH

CHECK

FRONT

DOOR

KEY

CYLINDER

SWITCH

CHECK

DOOR

LOCK

ACTUA

T

O

R

CHECK

Key reminder door system does not operate prop-
erly.

X

X

X

X

Specific door lock actuator does not operate.

X

X

Power door lock does not operate with door lock
and unlock switch (LH and RH) on door trim.

X

X

Power door lock does not operate with front door
key cylinder operation.

X

X

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses

EL-327

SEL007Y

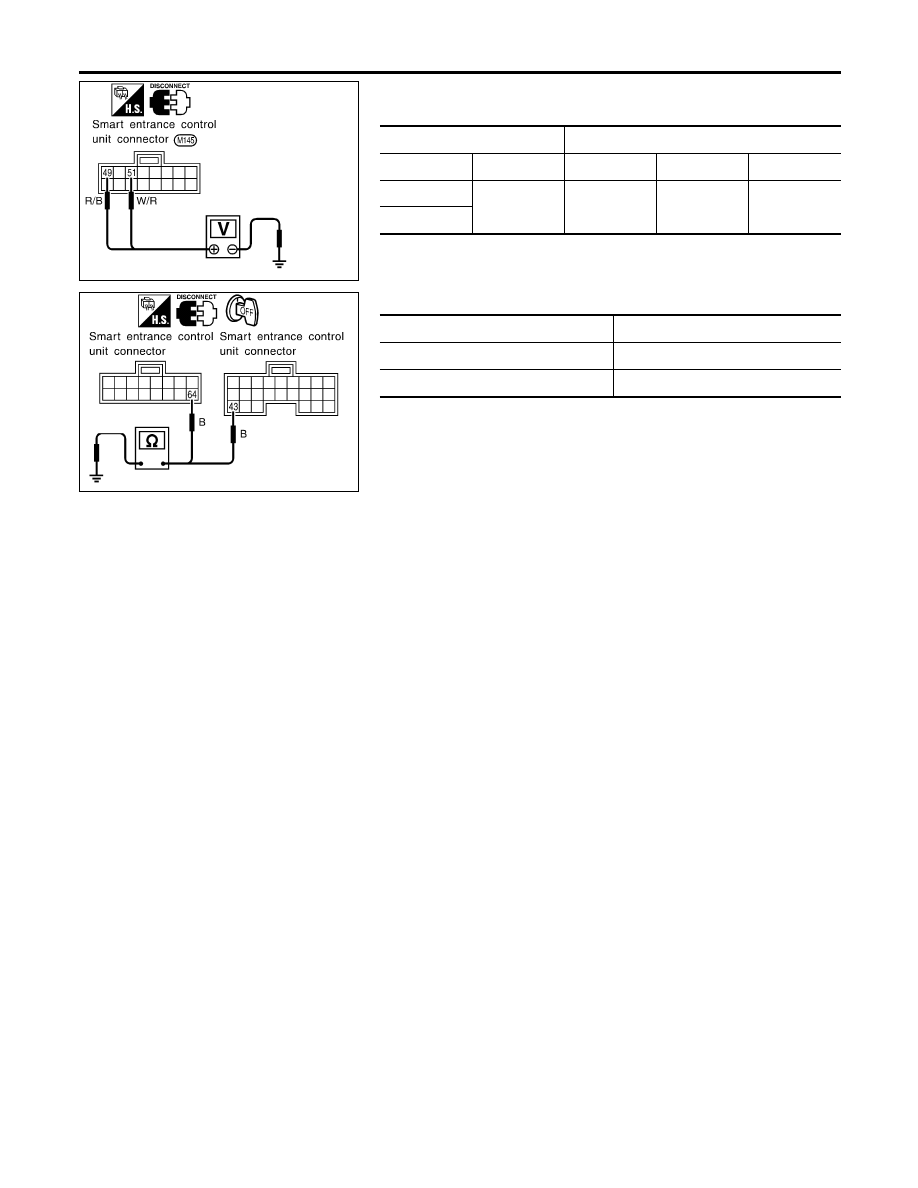

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHEL0193S02

Main Power Supply Circuit Check

NHEL0193S0201

Terminals

Ignition switch

(+)

(–)

OFF

ACC

ON

49

Ground

Battery volt-

age

Battery volt-

age

Battery volt-

age

51

SEL008Y

Ground Circuit Check

NHEL0193S0202

Terminals

Continuity

43 - Ground

Yes

64 - Ground

Yes

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-328
