2

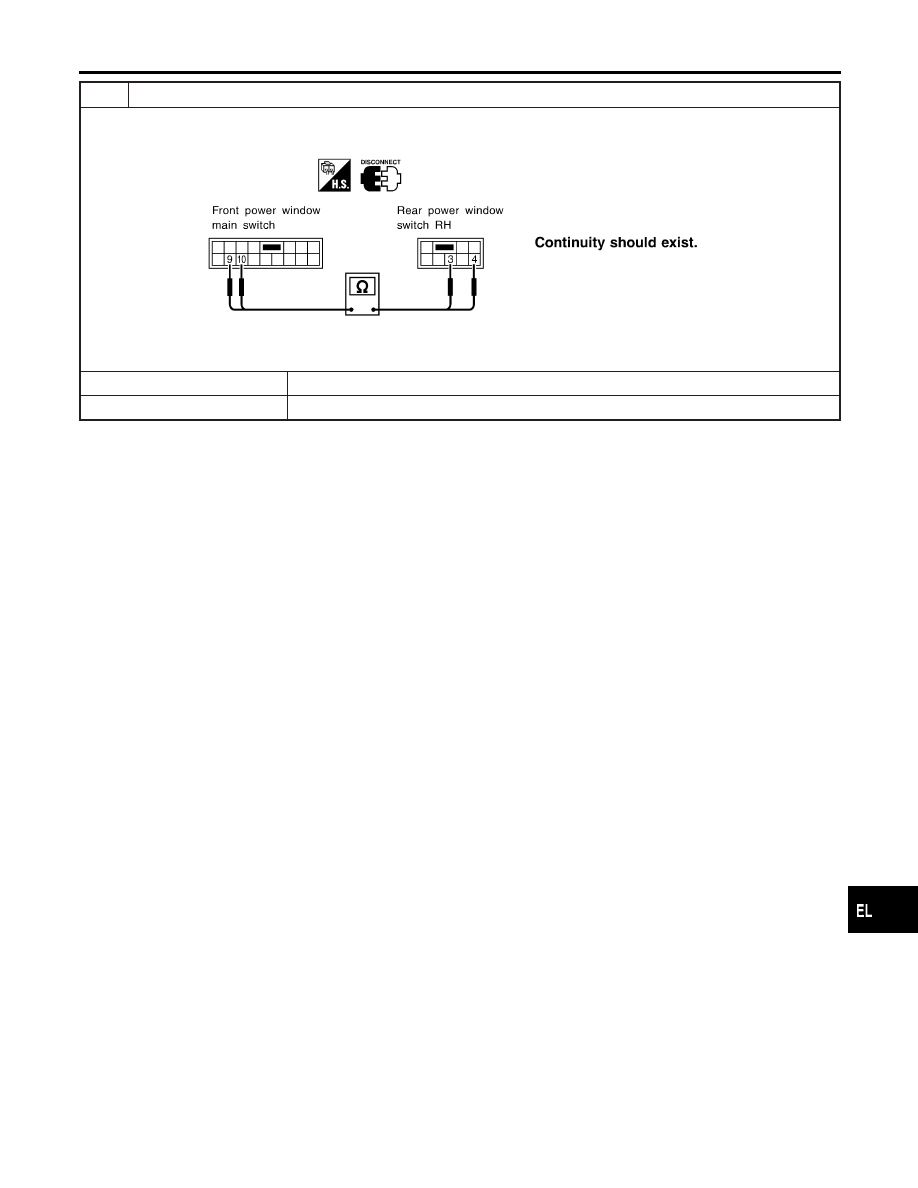

CHECK SIGNAL CIRCUIT

1. Check continuity between front power window switch terminal 9 and rear power window switch RH terminal 3.
2. Check continuity between front power window switch terminal 10 and rear power window switch RH terminal 4.

SEL167Y

Yes or No

Yes

©

INSPECTION END

No

©

Repair harness or connectors.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-317

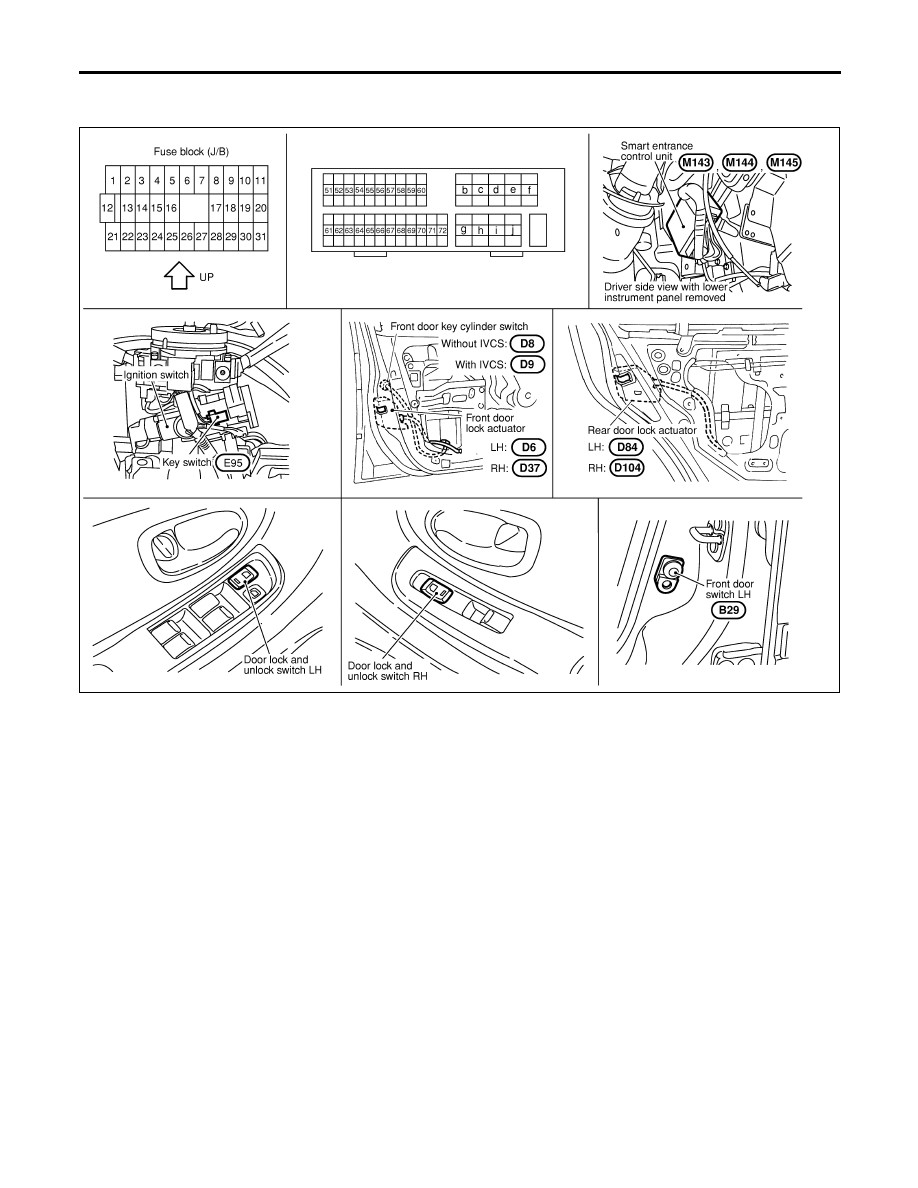

Component Parts and Harness Connector
Location

NHEL0106

SEL053Y

System Description

NHEL0107

OPERATION

NHEL0107S04

I

The lock/unlock switches (LH and RH) on door trim can lock and unlock all doors.

I

With the door key inserted in the key cylinder on front LH, turning it to “LOCK”, will lock all doors; turning
it to “UNLOCK” once unlocks the corresponding door; turning it to “UNLOCK” again within 5 seconds after
the first unlock operation unlocks all of the other doors. (Signals from door key cylinder switch)

I

If the ignition key is in the ignition key cylinder and one or more of the doors are open, setting the lock/
unlock switch to “LOCK” locks the doors once but then immediately unlocks them. (KEY REMINDER
DOOR SYSTEM)

POWER DOOR LOCK

Component Parts and Harness Connector Location

EL-318

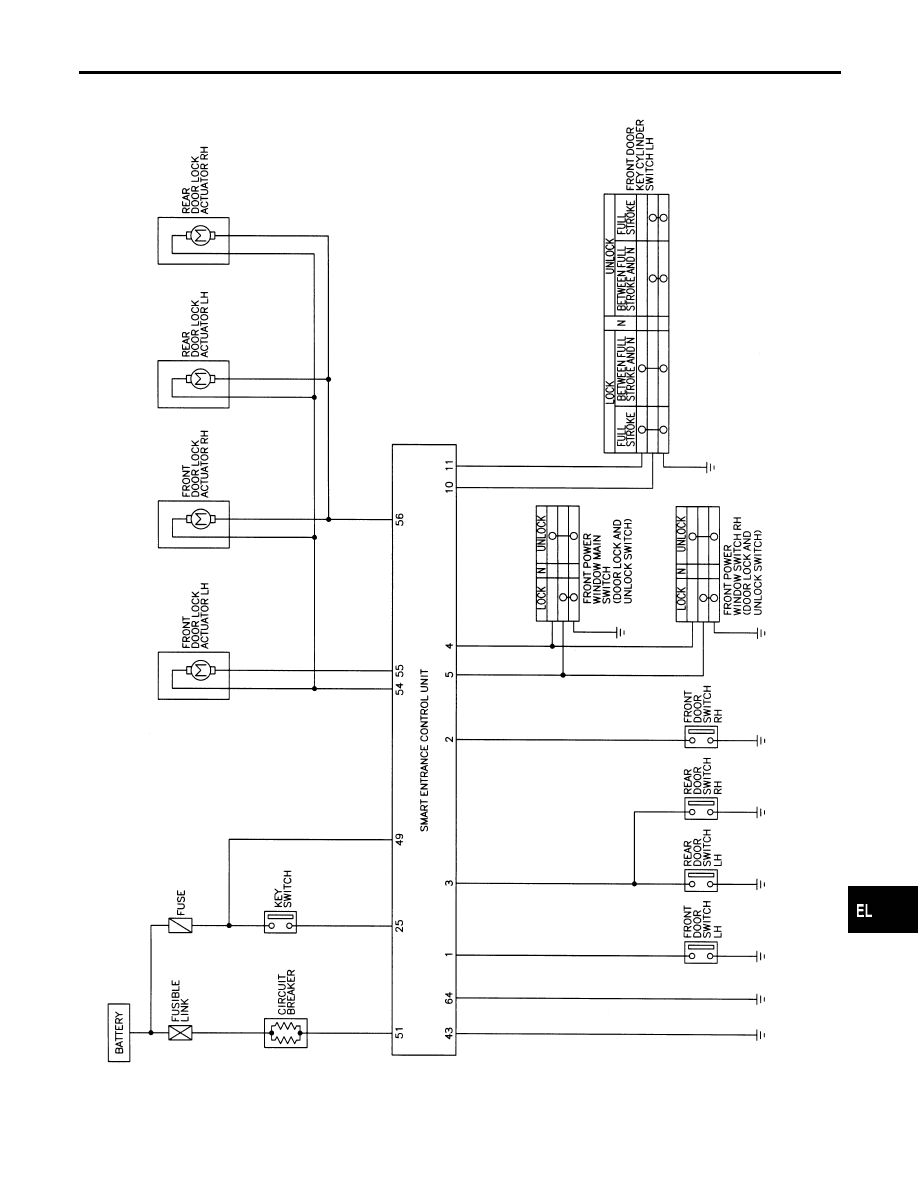

Schematic

NHEL0108

MEL466M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Schematic

EL-319

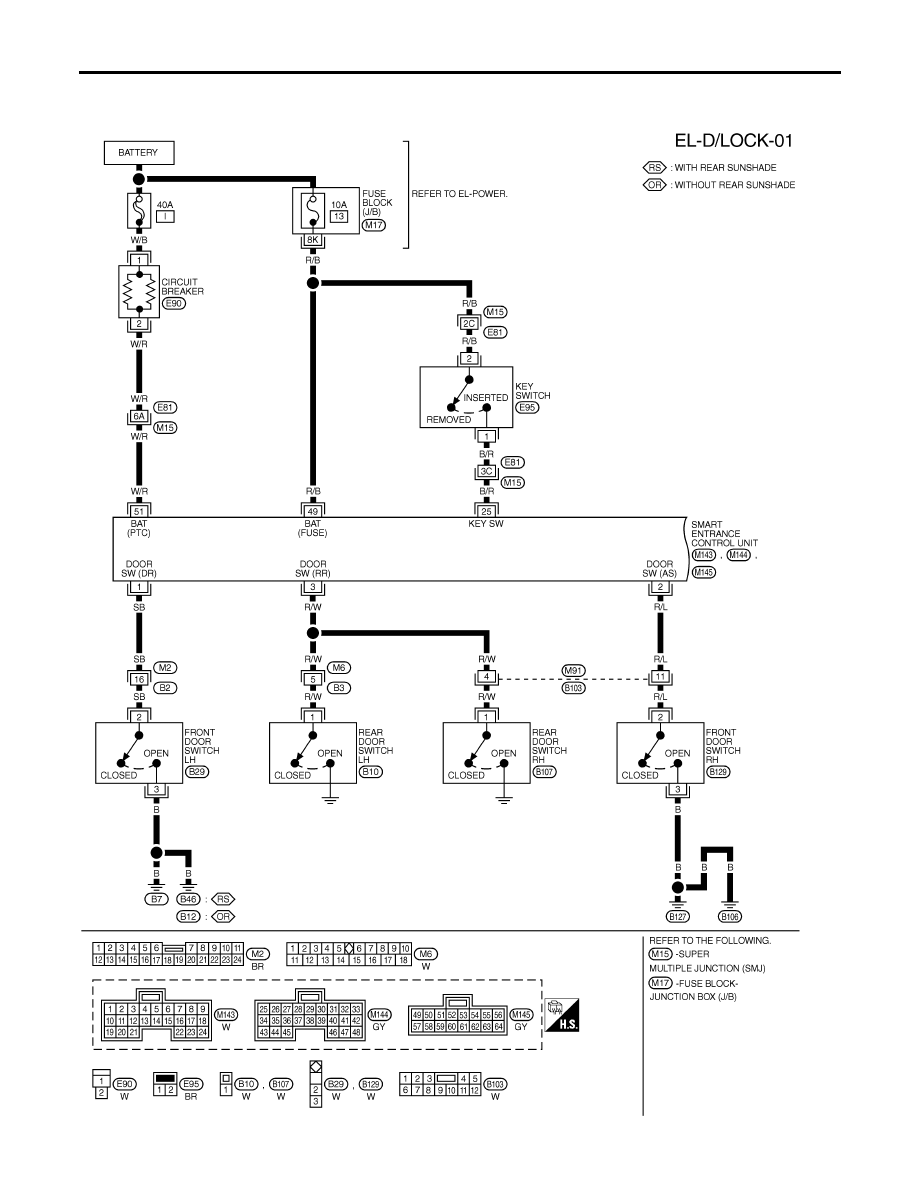

Wiring Diagram — D/LOCK —

NHEL0109

FIG. 1

NHEL0109S01

MEL467M

POWER DOOR LOCK

Wiring Diagram — D/LOCK —

EL-320
