4

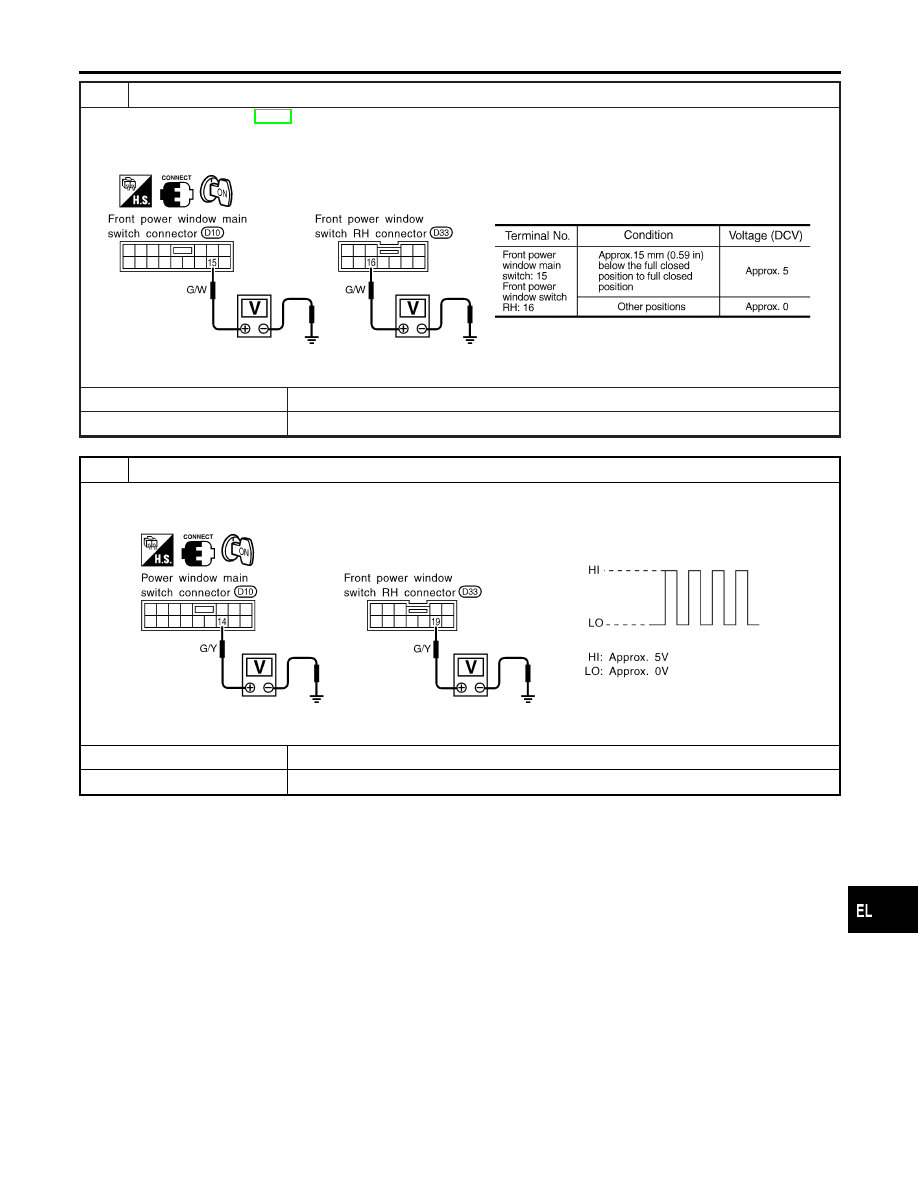

RESET LIMIT SWITCH

Reset limit switch. Refer to BT-21, “Front Door Glass Limit Switch Reset”. Then check voltage between front power win-
dow main switch terminal 15 or front power window switch RH terminal 16 and ground during power window closing
operation at least ten times.

SEL726W

OK or NG

OK

©

GO TO 5.

NG

©

Replace power window regulator.

5

CHECK ENCODER

Measure voltage between front power window main switch terminal 14 or front power window switch RH terminal 19 and
ground with oscilloscope when power window is in automatic closing operation.

SEL727W

OK or NG

OK

©

Replace power window main switch or front power window switch RH.

NG

©

Replace power window regulator.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-313

MAIN SWITCH OPERATION CHECK

NHEL0105S02

Passenger Side Operation

NHEL0105S0201

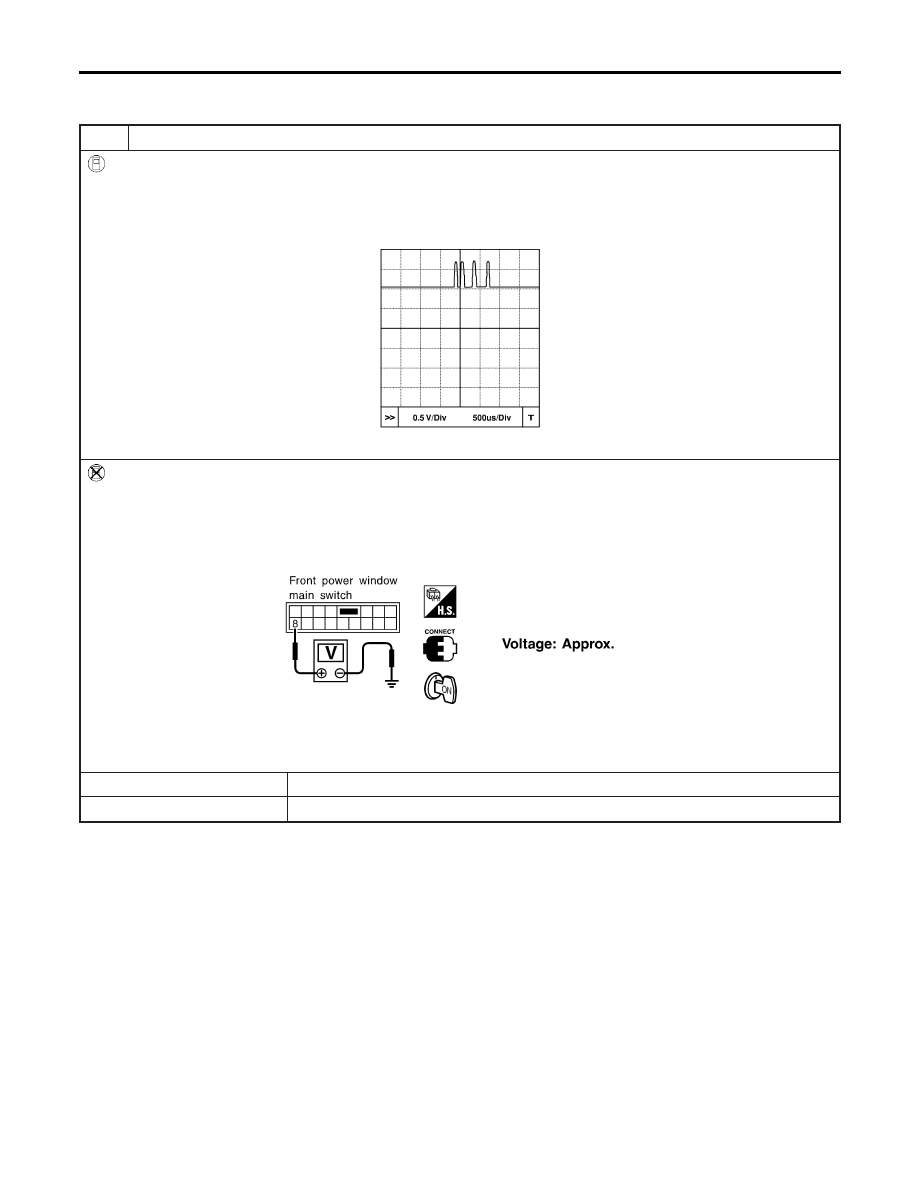

1

CHECK POWER WINDOW MAIN SWITCH OUTPUT SIGNAL

With CONSULT-II

1. Turn ignition switch to ON position.
2. Turn front power window main switch to ON (UP or DOWN).
3. Check signal between front power window main switch terminal 8 and ground when power window is in open or close

operation. (Use “SIMPLE OSCILLOSCOPE” in “SUB MODE” with CONSULT-II.)

SEL161Y

Without CONSULT-II

1. Turn ignition switch to ON position.
2. Turn front power window main switch to ON (UP or DOWN).
3. Check signal between front power window main switch terminal 8 and ground when power window is in open or close

operation.

SEL162Y

OK or NG

OK

©

GO TO 2.

NG

©

Replace front power window main switch.

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-314

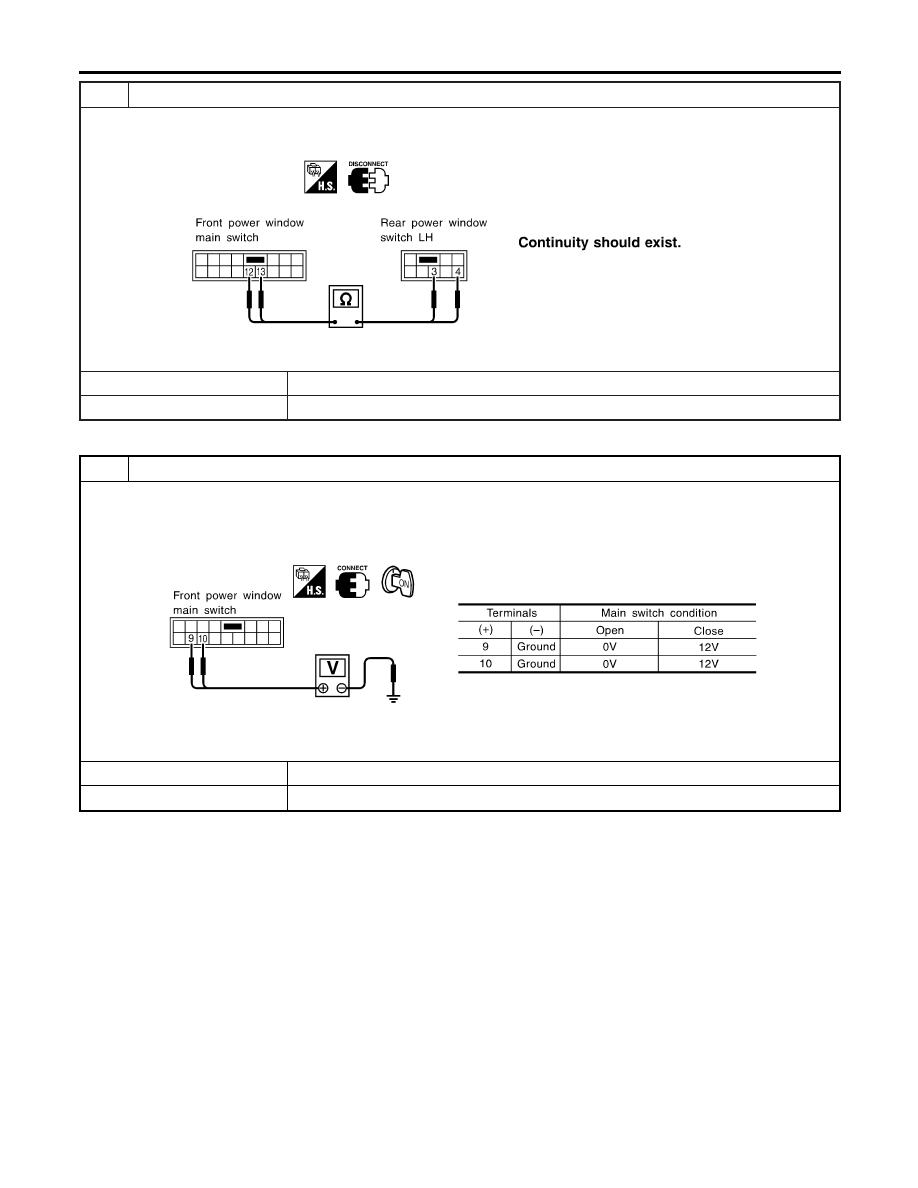

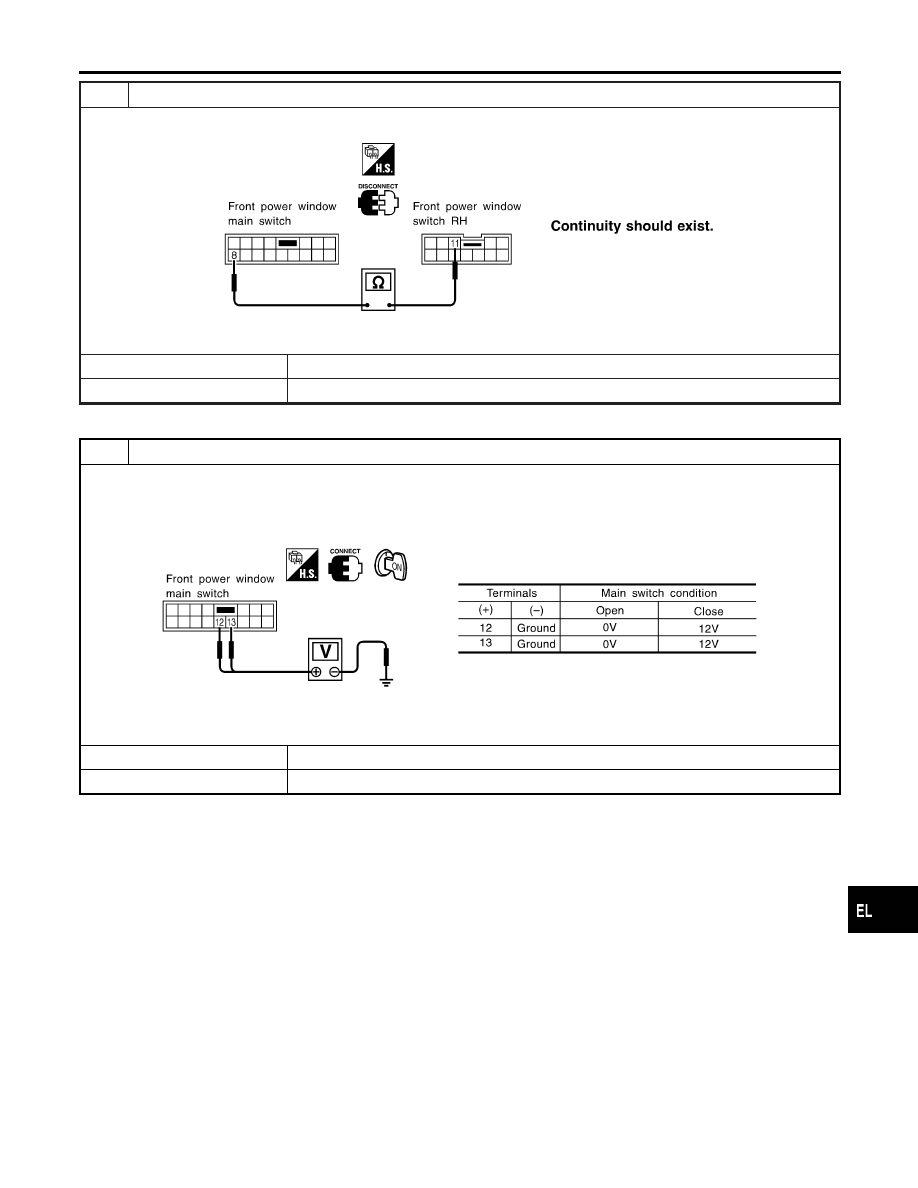

2

CHECK SIGNAL CIRCUIT

1. Check continuity between front power window switch terminal 8 and front power window switch RH terminal 11.

SEL163Y

Yes or No

Yes

©

INSPECTION END

No

©

Repair harness or connectors.

Rear LH Side Window Operation

NHEL0105S0202

1

CHECK POWER WINDOW MAIN SWITCH OUTPUT SIGNAL

1. Turn ignition switch to ON position.
2. Check voltage between front power window main switch terminal 12 or 13 and ground when rear power window LH

side is in open or close operation.

SEL164Y

OK or NG

OK

©

GO TO 2.

NG

©

Replace front power window main switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-315

2

CHECK SIGNAL CIRCUIT

1. Check continuity between front power window switch terminal 12 and rear power window switch LH terminal 4.
2. Check continuity between front power window switch terminal 13 and rear power window switch LH terminal 3.

SEL165Y

Yes or No

Yes

©

INSPECTION END

No

©

Repair harness or connectors.

Rear RH Side Window Operation

NHEL0105S0203

1

CHECK POWER WINDOW MAIN SWITCH OUTPUT

1. Turn ignition switch to ON position.
2. Check voltage between front power window main switch terminal 9 or 10 and ground when rear power window RH side

is in open or close operation.

SEL166Y

OK or NG

OK

©

GO TO 2.

NG

©

Replace front power window main switch.

POWER WINDOW

Trouble Diagnoses (Cont’d)

EL-316
