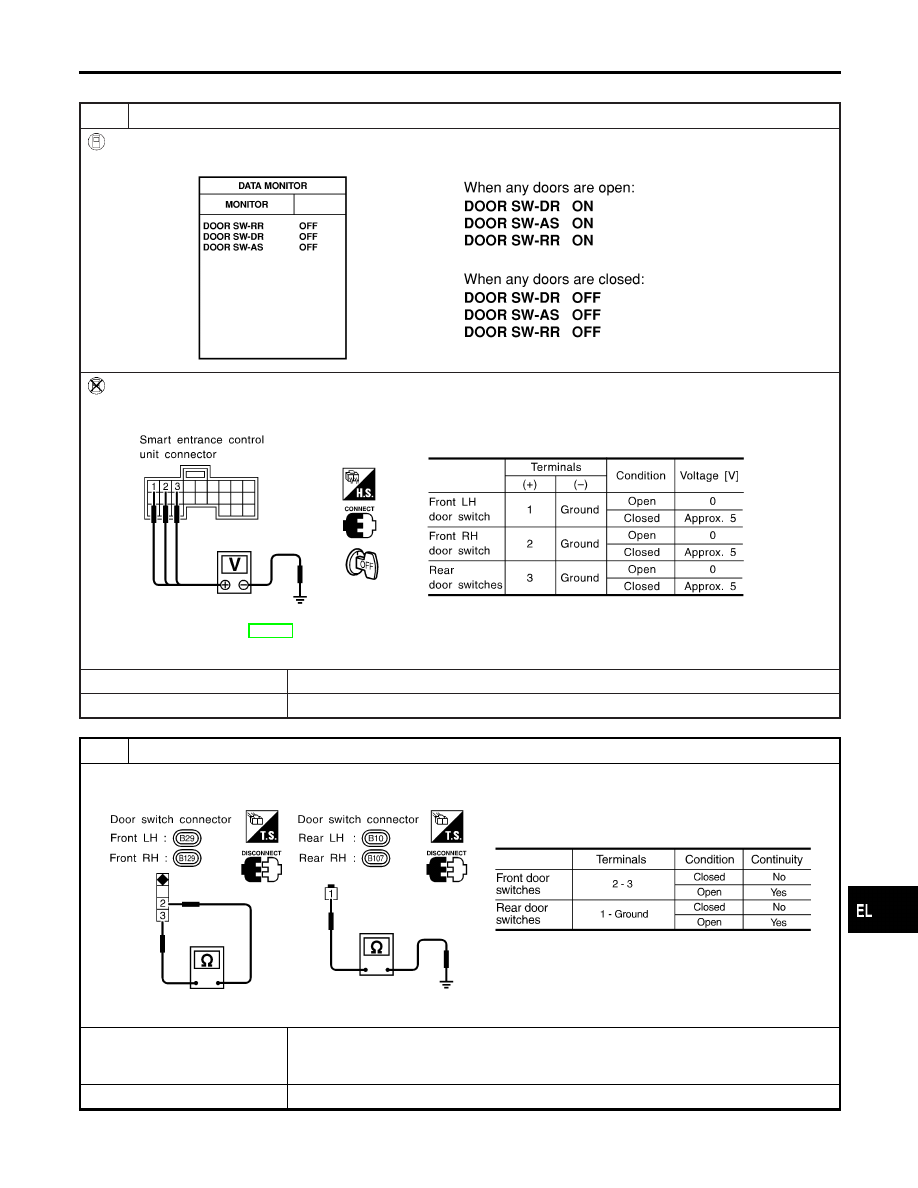

DOOR SWITCH CHECK

=NHEL0193S03

1

CHECK DOOR SWITCHES INPUT SIGNAL

With CONSULT-II

Check door switches (“DOOR SW-DR”, “DOOR SW-AS”, “DOOR SW-RR”) in “DATA MONITOR” mode with CONSULT-II.

SEL009Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 1 (SB), 2 (R/L) or 3 (R/W) and
ground.

SEL010Y

Refer to wiring diagram in EL-320.

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

2

CHECK DOOR SWITCHES

1. Disconnect door switch harness connector.
2. Check continuity between door switch connector terminals.

SEL192W

OK or NG

OK

©

Check the following.

I

Door switch ground circuit or door switch ground condition

I

Harness for open or short between smart entrance control unit and door switch

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-329

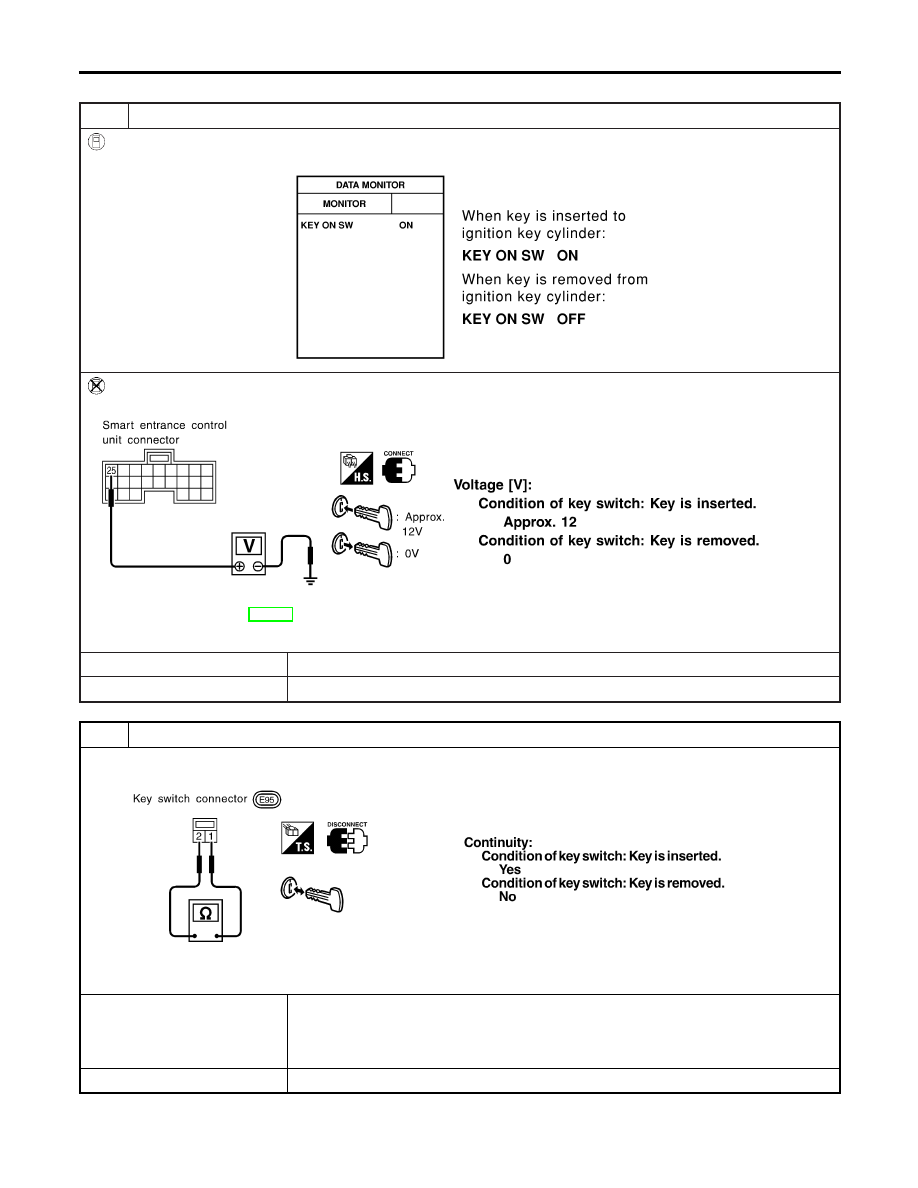

KEY SWITCH (INSERT) CHECK

=NHEL0193S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 25 (B/R) and ground.

SEL011Y

Refer to wiring diagram in EL-321.

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between key switch connector terminals 1 and 2.

SEL194W

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-330

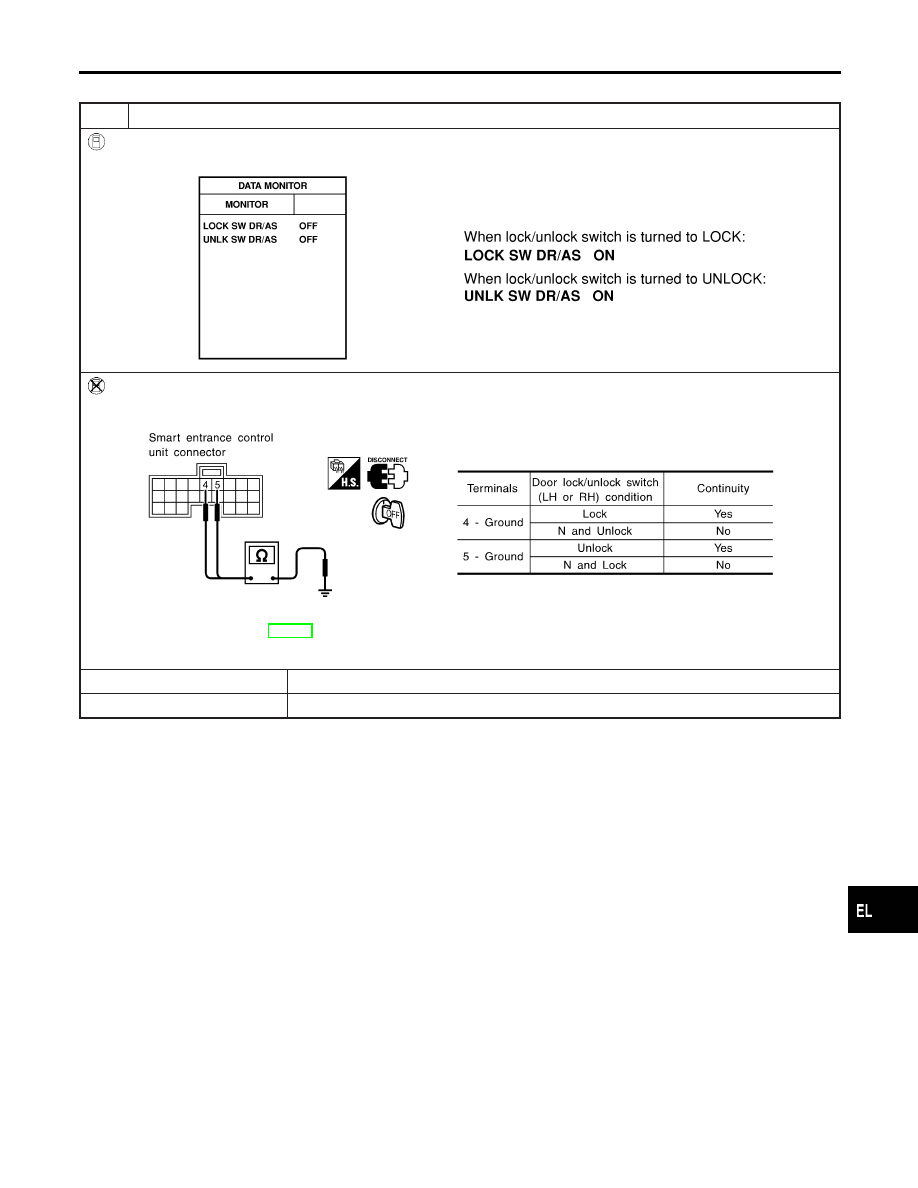

DOOR LOCK/UNLOCK SWITCH CHECK

=NHEL0193S05

1

CHECK DOOR LOCK/UNLOCK SWITCH INPUT SIGNAL

With CONSULT-II

Check door lock/unlock switch (“LOCK SW DR/AS”/“UNLK SW DR/AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL341W

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector .
2. Check continuity between smart entrance control unit harness connector M143 terminal 4 (BR/Y) or 5 (GY) and ground.

SEL012Y

Refer to wiring diagram in EL-321.

OK or NG

OK

©

Door lock/unlock switch is OK.

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-331

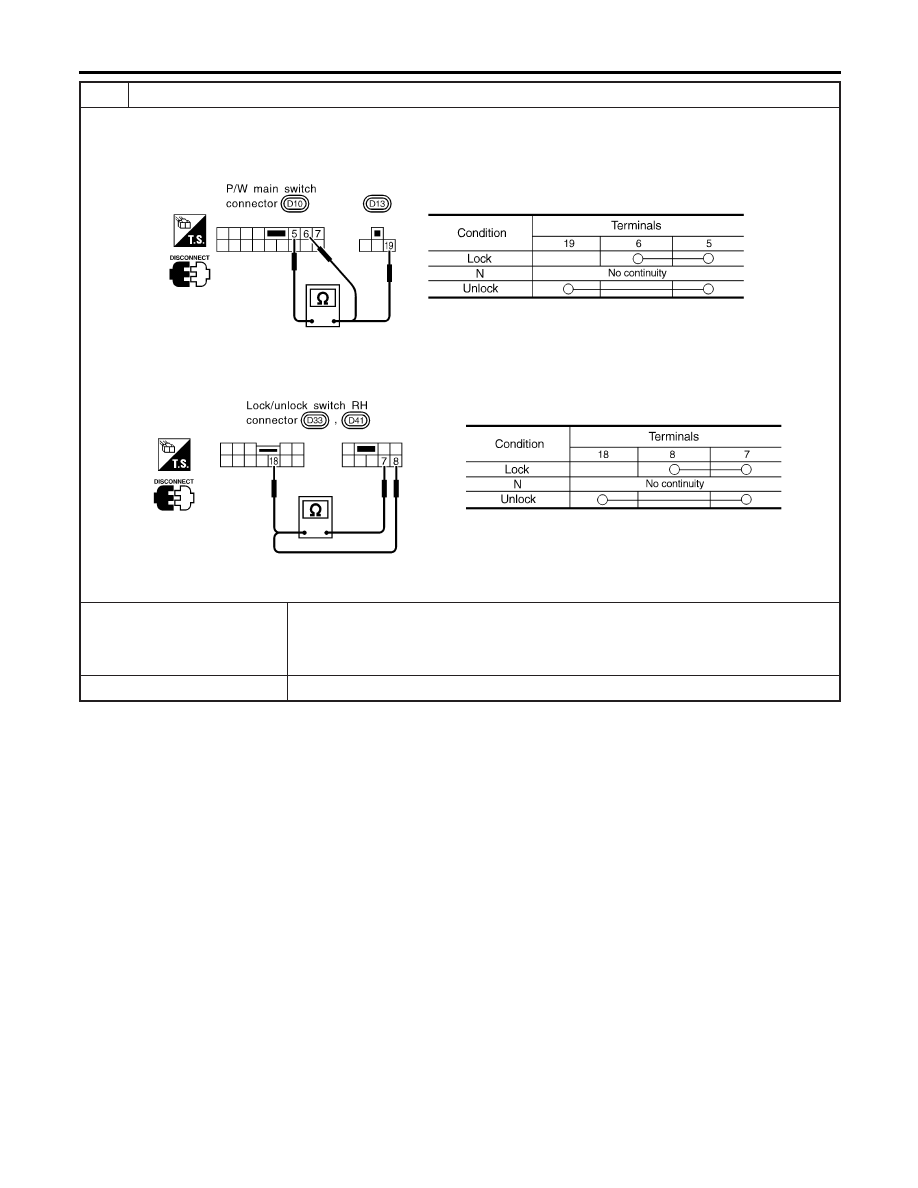

2

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect door lock/unlock switch harness connector.
2. Check continuity between each door lock/unlock switch terminals.

I

Power window main switch (Door lock/unlock switch LH)

SEL648W

I

Door lock/unlock switch RH

SEL649W

OK or NG

OK

©

Check the following.

I

Ground circuit for door lock/unlock switch

I

Harness for open or short between door lock/unlock switch and smart entrance control
unit connector

NG

©

Replace door lock/unlock switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)
