System Description

NHEL0222

OUTLINE

NHEL0222S01

Electric sunroof system consists of

I

Sunroof switch

I

Sunroof motor

I

Smart entrance control unit

Smart entrance control unit controls retained power operation.

OPERATION

NHEL0222S03

The sunroof can be opened or closed and tilted up or down with the sunroof switch.

AUTO OPERATION

NHEL0222S05

The power sunroof AUTO feature makes it possible to open and close the sunroof without holding the sunroof
switch in the down or up position.

RETAINED POWER OPERATION

NHEL0222S02

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

I

to sunroof motor terminal 6

I

from smart entrance control unit terminal 46.

When power is supplied, the electrical sunroof can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.

INTERRUPTION DETECTION FUNCTION

NHEL0222S04

The CPU of sunroof motor monitors the sunroof motor operation and the sunroof position (full closed or other)
for sunroof by the signals from encoder and limit switch in sunroof motor.
When sunroof motor detects interruption during the following close operation,

I

automatic close operation when ignition switch is in the “ON” position

I

automatic close operation during retained power operation

sunroof switch controls the motor for open and the sunroof will operate about 150 mm (5.91 in).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

System Description

EL-221

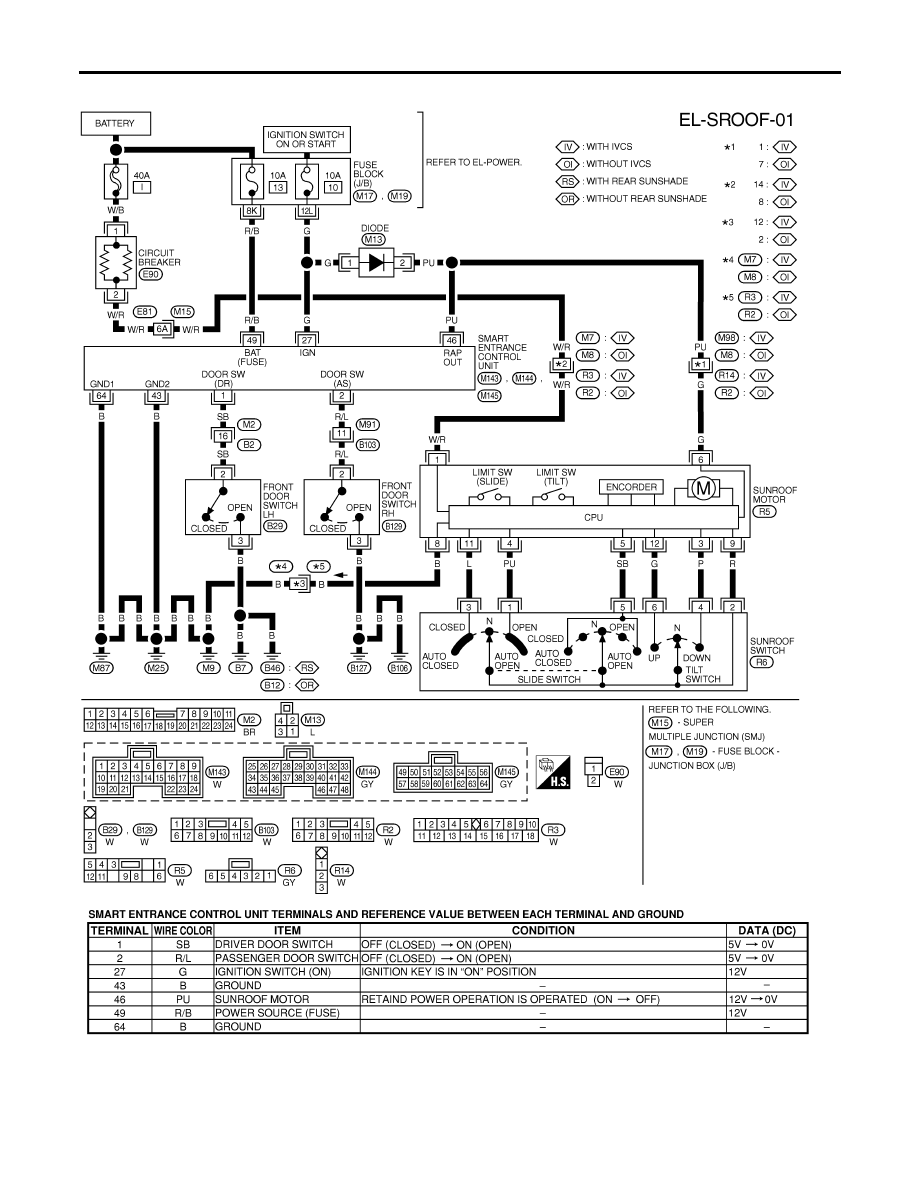

Wiring Diagram — SROOF —

NHEL0089

MEL448M

SEL986X

POWER SUNROOF

Wiring Diagram — SROOF —

EL-222

SEF289X

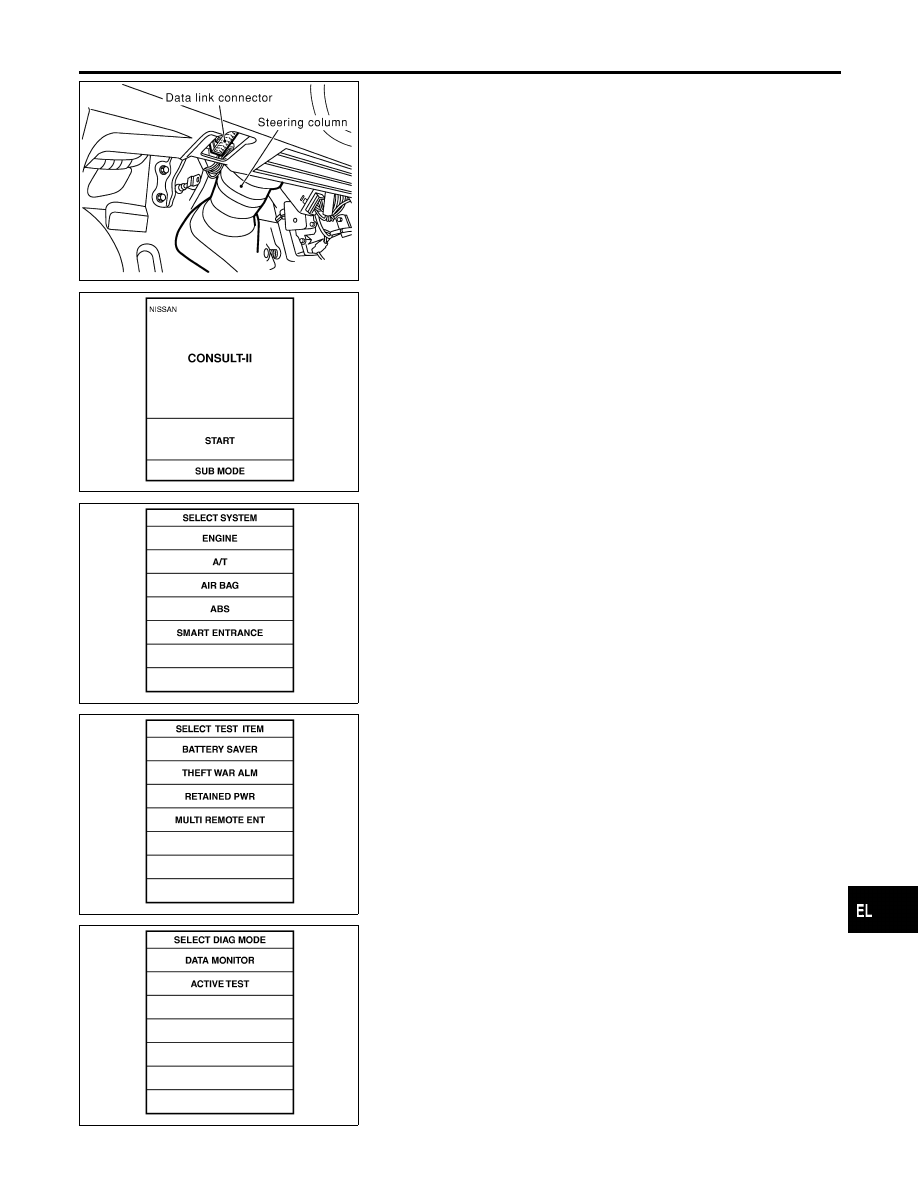

CONSULT-II Inspection Procedure

=NHEL0223

“RETAINED PWR”

NHEL0223S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Touch “RETAINED PWR”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

CONSULT-II Inspection Procedure

EL-223

CONSULT-II Application Items

NHEL0224

“RETAINED PWR”

NHEL0224S01

Data Monitor

NHEL0224S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

Active Test

NHEL0224S0102

Test Item

Description

RETAINED PWR

This test is able to supply RAP signal (power) from smart entrance control unit to power
window system, power sunroof system. Those systems can be operated when turning on
“RETAINED PWR” on CONSULT-II screen even if the ignition switch is tuned OFF.
NOTE:
During this test, CONSULT-II can be operated with ignition switch “OFF” position.
“RETAINED PWR” should be turned “ON” or “OFF” on CONSULT-II screen when
ignition switch is ON. Then turn ignition switch OFF for checking retained power
operation. CONSULT-II might be stuck if “RETAINED PWR” is turned “ON” or “OFF”
on CONSULT-II screen when ignition switch is OFF.

Trouble Diagnoses

NHEL0225

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 10A fuse, 40A fusible link and

E90 circuit breaker

2. Grounds M9, M25 and M87
3. Sunroof switch
4. Sunroof switch circuit
5. Sunroof motor

1. Check 10A fuse [No. 10, located in fuse block (J/B)],

40A fusible link (letter i, located in fuse and fusible
link box) and E90 circuit breaker. Turn ignition switch
“ON” and verify battery positive voltage is present at
terminals 1 and 6 of sunroof motor.

2. Check grounds M9, M25, M87.
3. Check sunroof switch.
4. Check harness between sunroof switch and sunroof

motor.

5. Replace sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and sun-

roof switch.

Power sunroof auto function can-
not be operated properly.

1. Sunroof slide mechanism
2. Sunroof switch
3. Sunroof switch circuit
4. Sunroof motor

1. Check the following.
a. Check obstacles in sunroof, etc.
b. Check worn or deformed sunroof.
c. Check sunroof sash tilted too far inward or outward.
2. Check sunroof switch.
3. Check harness between sunroof motor and sunroof

switch.

4. Replace sunroof motor.
