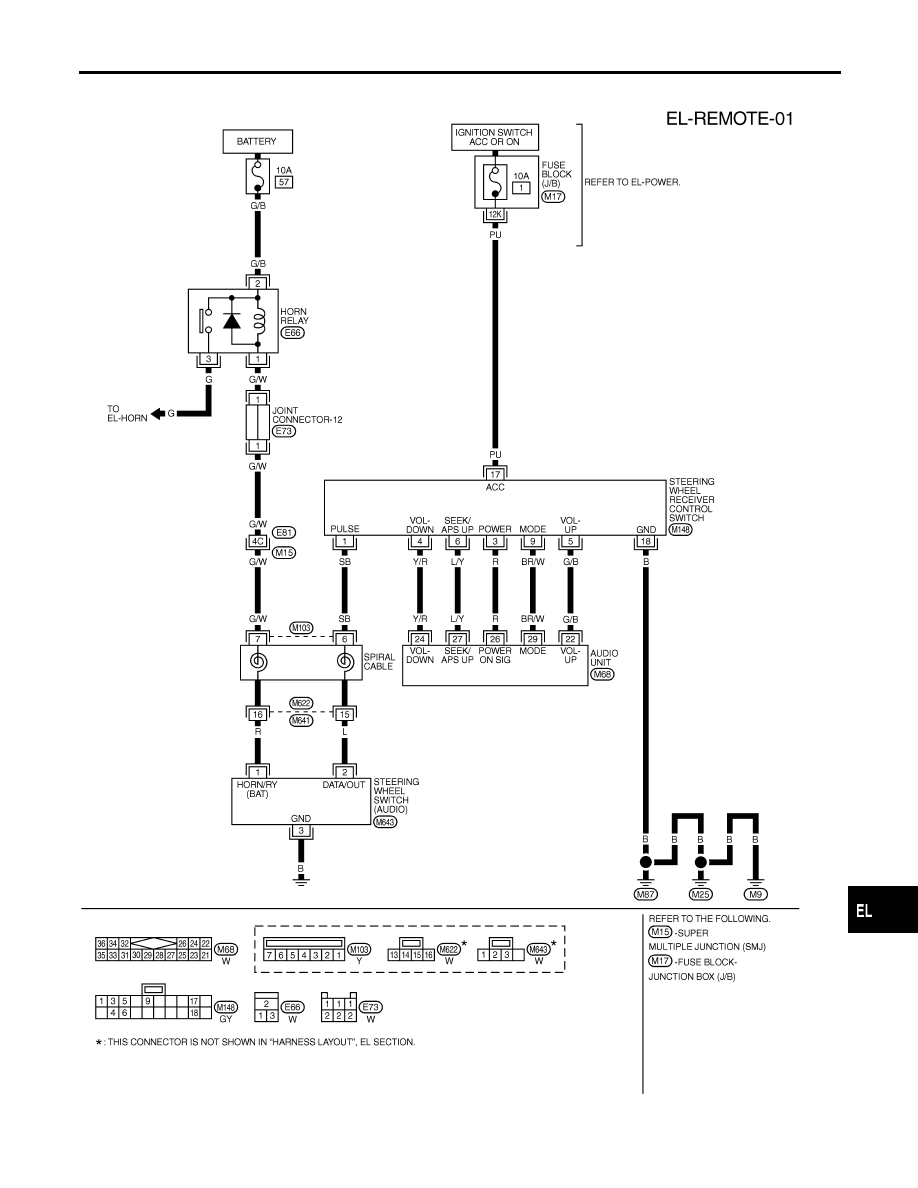

Wiring Diagram — REMOTE —

NHEL0306

MEL442M

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO

Wiring Diagram — REMOTE —

EL-217

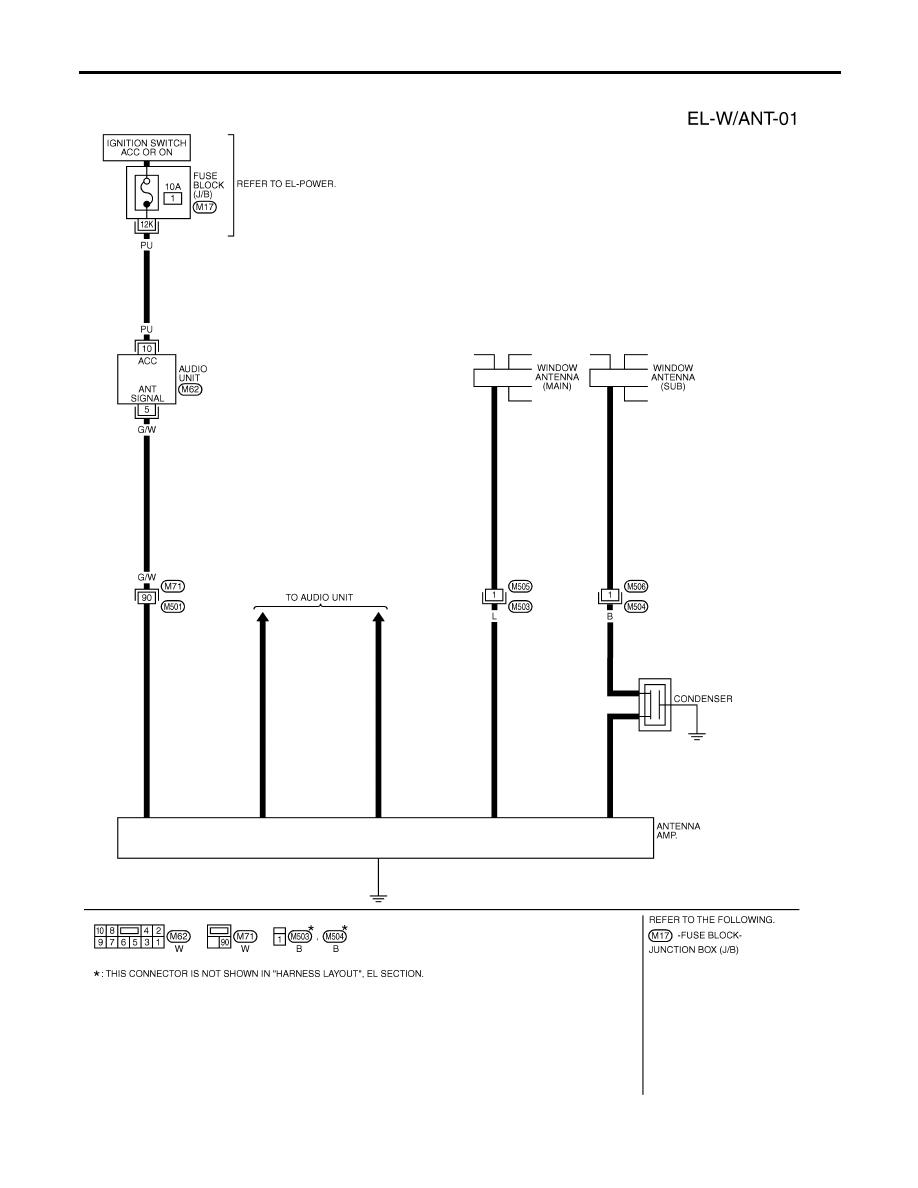

Wiring Diagram — W/ANT —

NHEL0085

MEL624L

AUDIO ANTENNA

Wiring Diagram — W/ANT —

EL-218

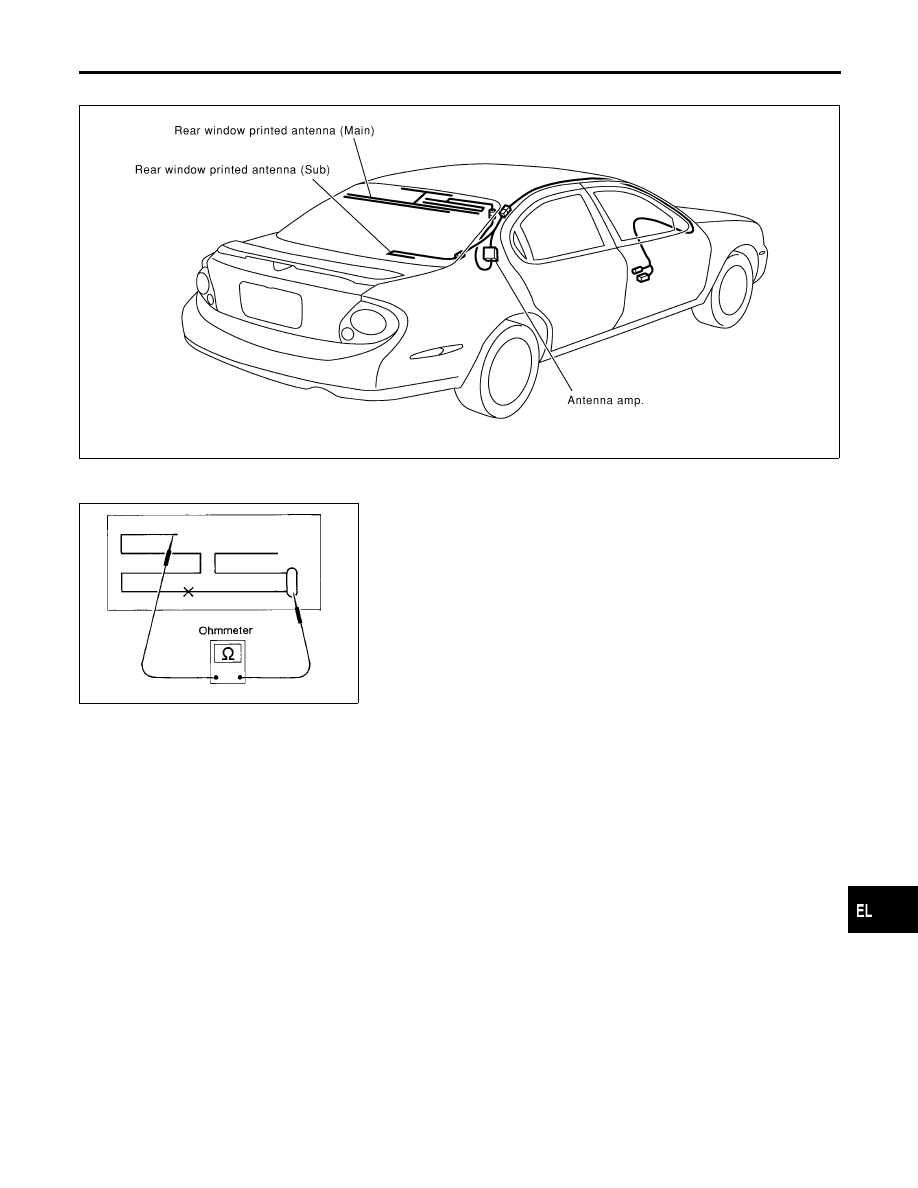

Location of Antenna

NHEL0087

MEL378K

SEL250I

Window Antenna Repair

NHEL0250

ELEMENT CHECK

NHEL0250S01

1.

Attach probe circuit tester (in ohm range) to antenna terminal
on each side.
If an element is OK, continuity should exist.
If an element is broken, no continuity should exist. Go to step
2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

Location of Antenna

EL-219

SEL122R

SEL252I

I

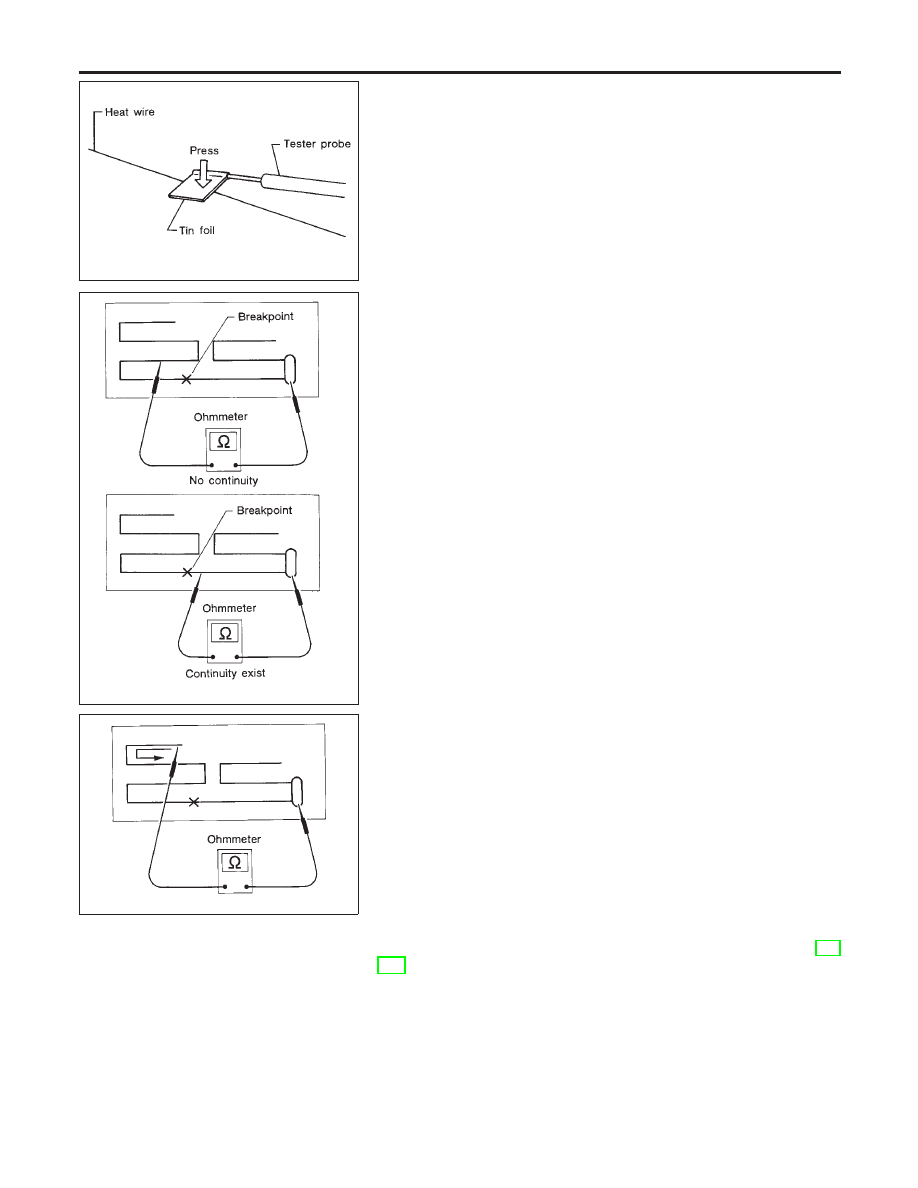

When measuring continuity, wrap tin foil around the top of
probe. Then press the foil against the wire with your fin-
ger.

SEL253I

2.

To locate broken point, move probe along element. Tester
needle will swing abruptly when probe passes the point.

ELEMENT REPAIR

NHEL0250S02

Refer to “Filament Repair”, “REAR WINDOW DEFOGGER” (EL-
207).

AUDIO ANTENNA

Window Antenna Repair (Cont’d)

EL-220
