SEL543TA

Removal and Installation

NHEL0060

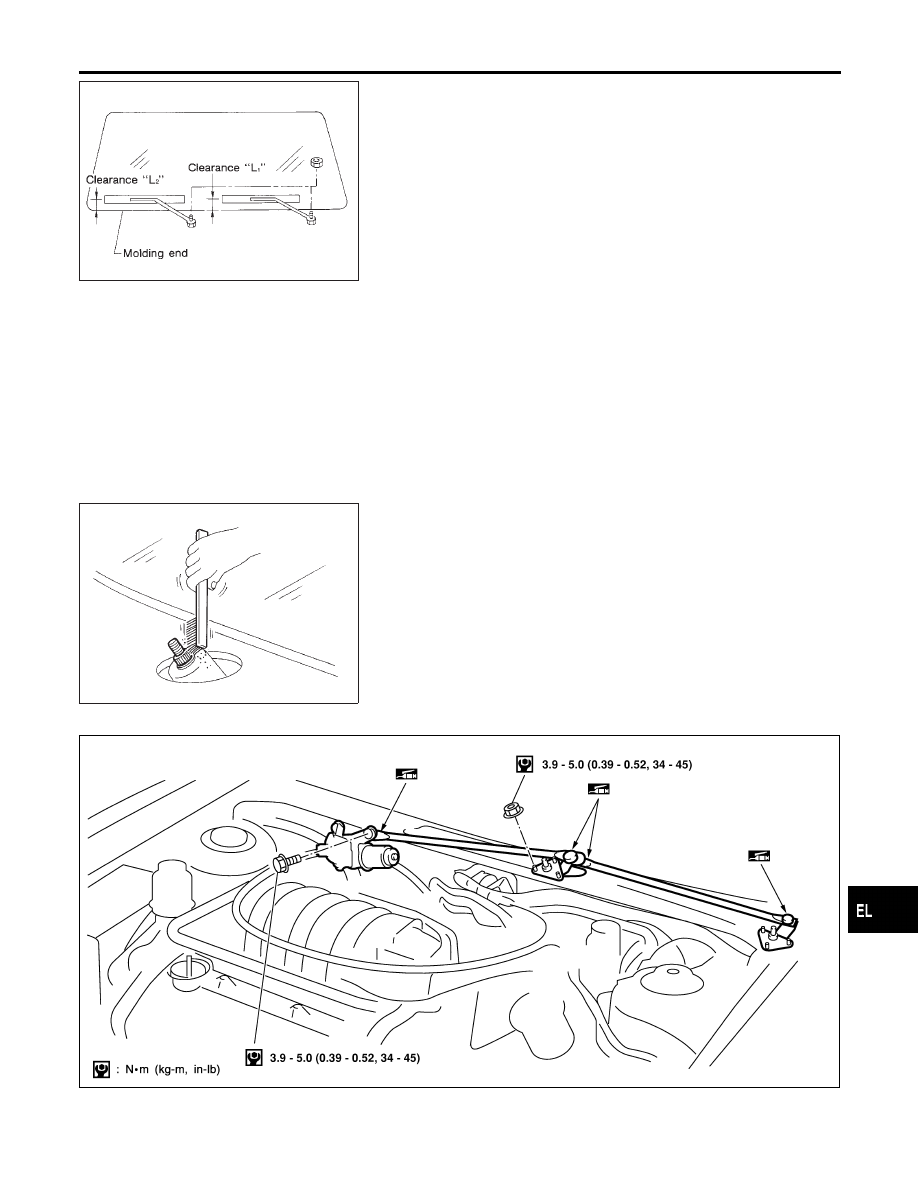

WIPER ARMS

NHEL0060S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 48 - 64 mm (1.89 - 2.52 in)

Clearance “L

2

”: 40 - 56 mm (1.57 - 2.20 in)

I

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 16 - 19 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NHEL0060S02

MEL376K

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation

EL-193

Removal

NHEL0060S0201

1.

Remove 4 bolts that secure wiper motor.

2.

Detach wiper motor from wiper linkage at ball joint.

3.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NHEL0060S0202

I

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

SEL241P

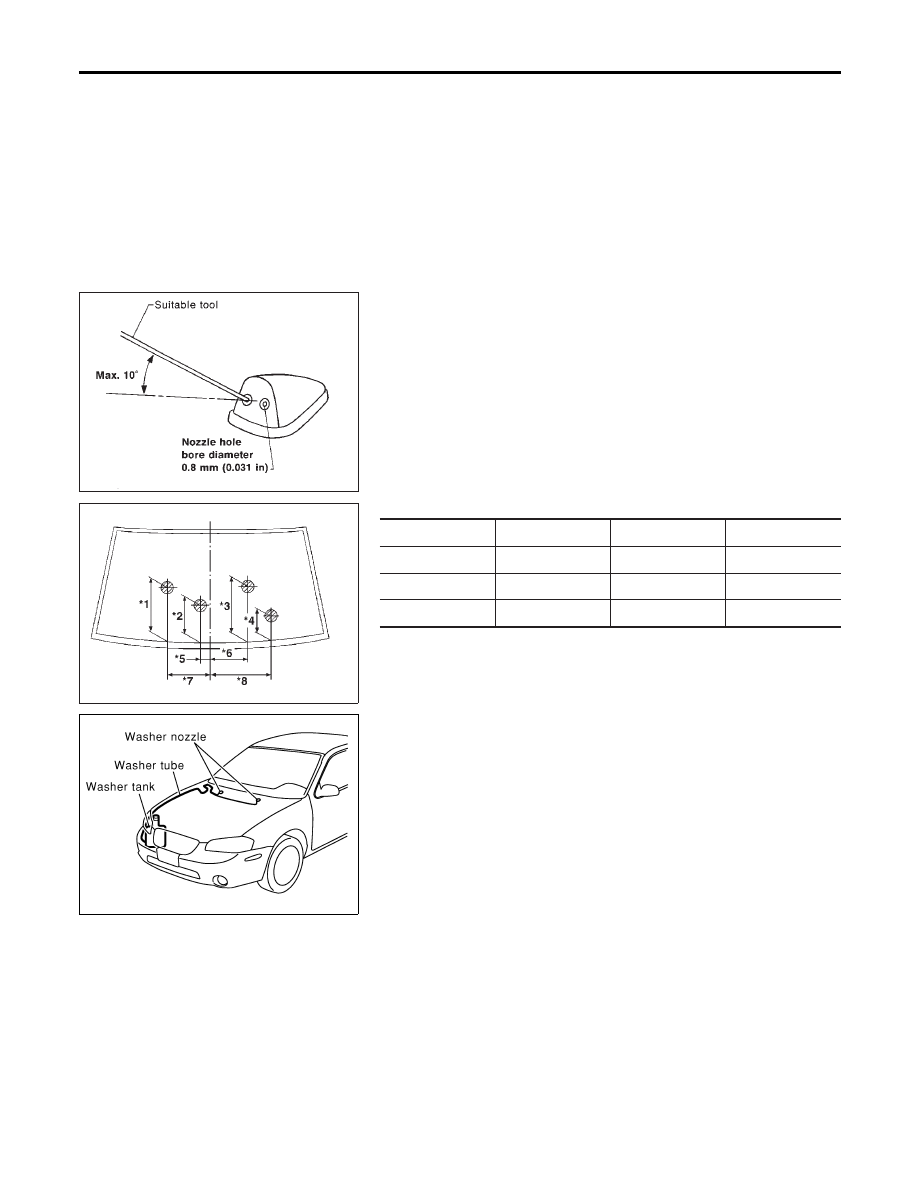

Washer Nozzle Adjustment

NHEL0061

I

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10°

SEL544T

Unit: mm (in)

*1

341 (13.43)

*5

154 (6.06)

*2

286 (11.26)

*6

203 (7.99)

*3

285 (11.22)

*7

382 (15.04)

*4

152 (5.98)

*8

385 (15.16)

*: The diameters of these circles are less than 80 mm (3.15 in).

MEL377K

Washer Tube Layout

NHEL0062

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)

EL-194

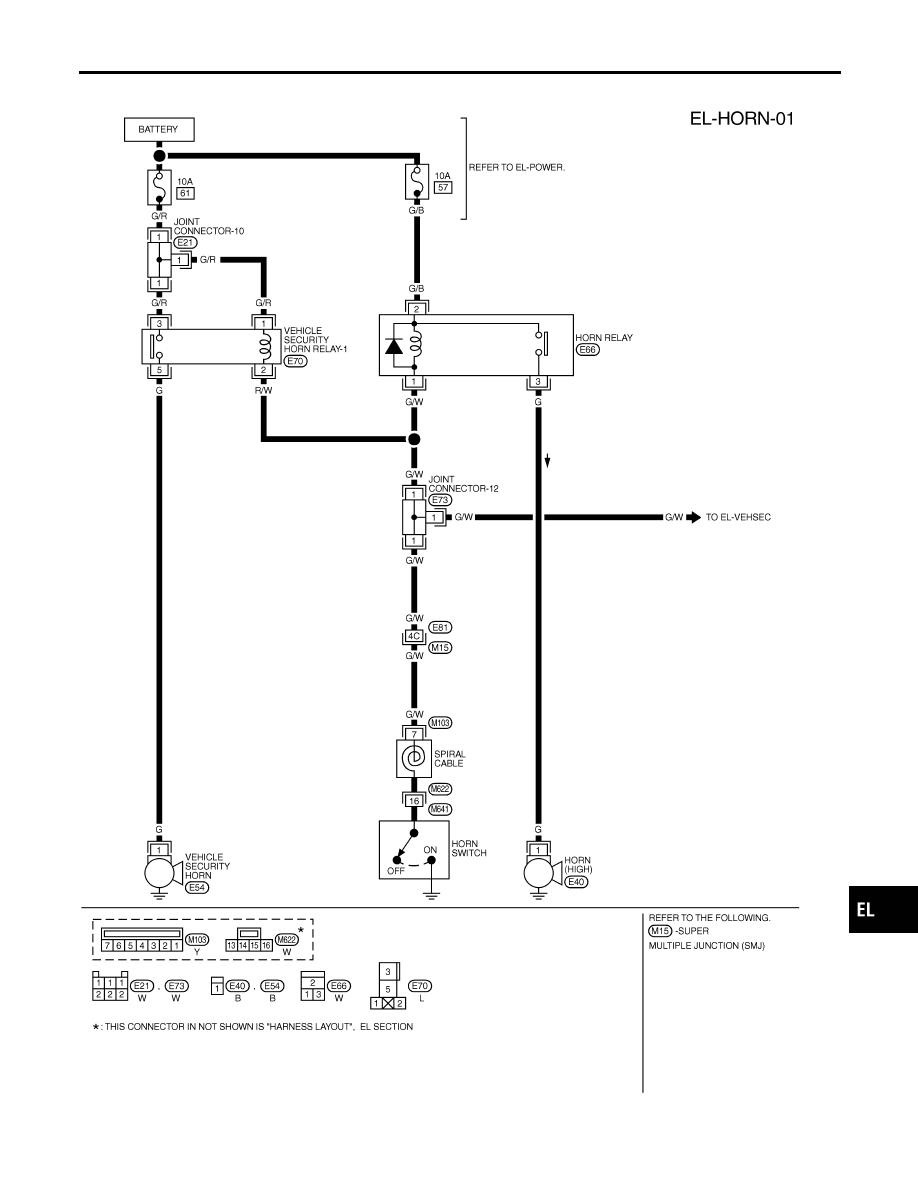

Wiring Diagram — HORN —

NHEL0071

MEL519O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HORN

Wiring Diagram — HORN —

EL-195

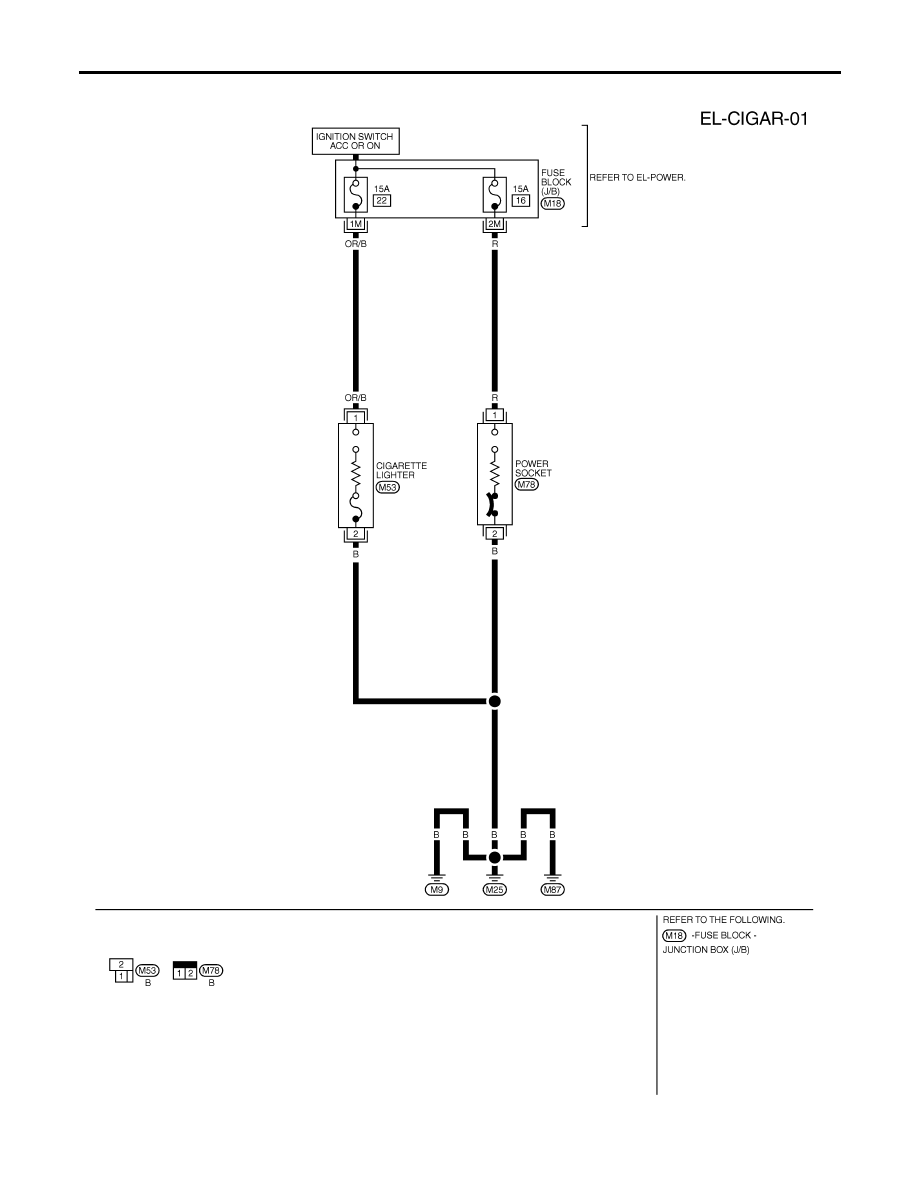

Wiring Diagram — CIGAR —

NHEL0156

MEL465K

CIGARETTE LIGHTER

Wiring Diagram — CIGAR —
