CHECK HOSES

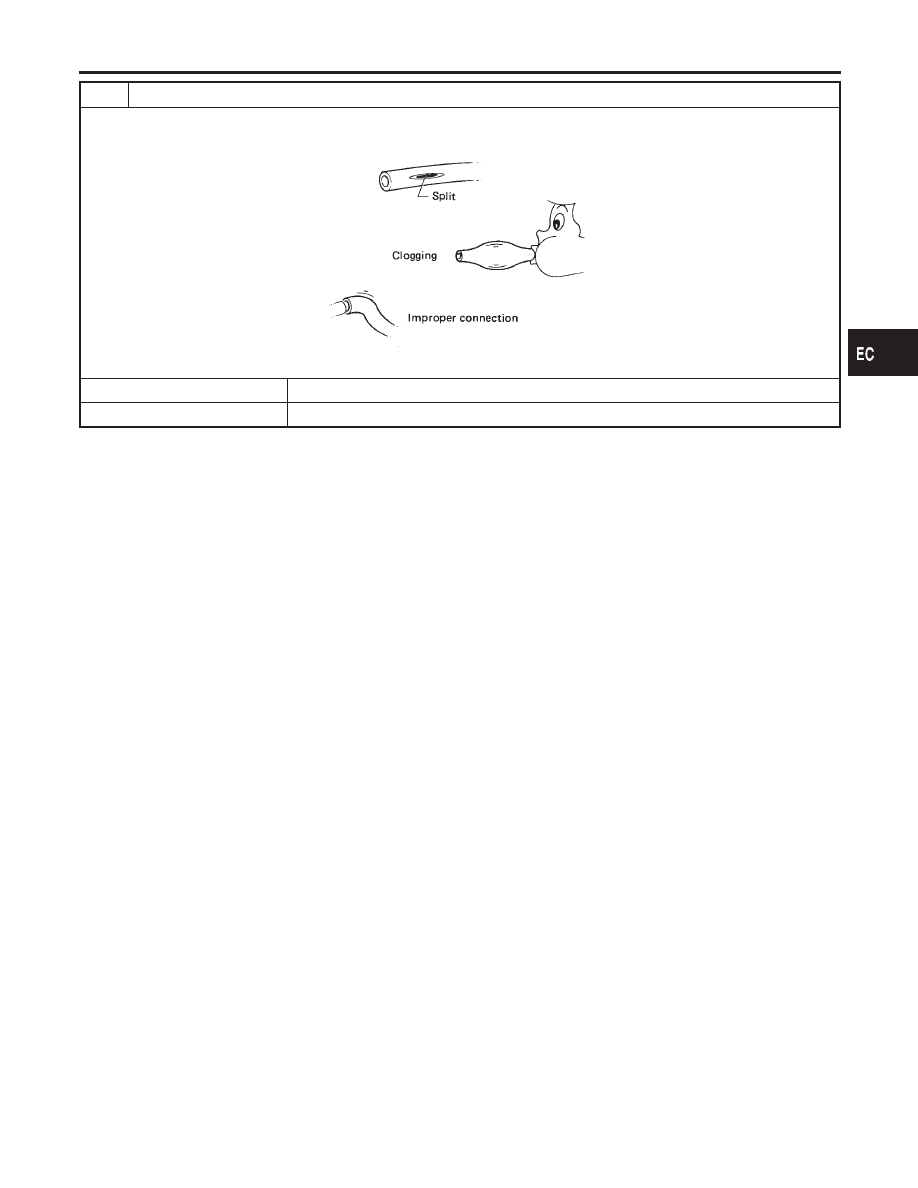

Check hoses and tubes between air cleaner and swirl control valve vacuum check switch for clogging or improper connec-
tion.

SEF109L

OK or NG

OK

©

GO TO 7.

NG

©

Repair hoses or tubes.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-471

7

CHECK SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

With CONSULT-II

1. Reconnect the disconnected harness connectors.
2. Start engine and let it idle.
3. Remove vacuum hose connected to swirl control valve actuator.
4. Select “SWIRL CONT SOL/V” in “ACTIVE TEST” mode with CONSULT-II.
5. Touch “ON” and “OFF” on CONSULT-II screen.

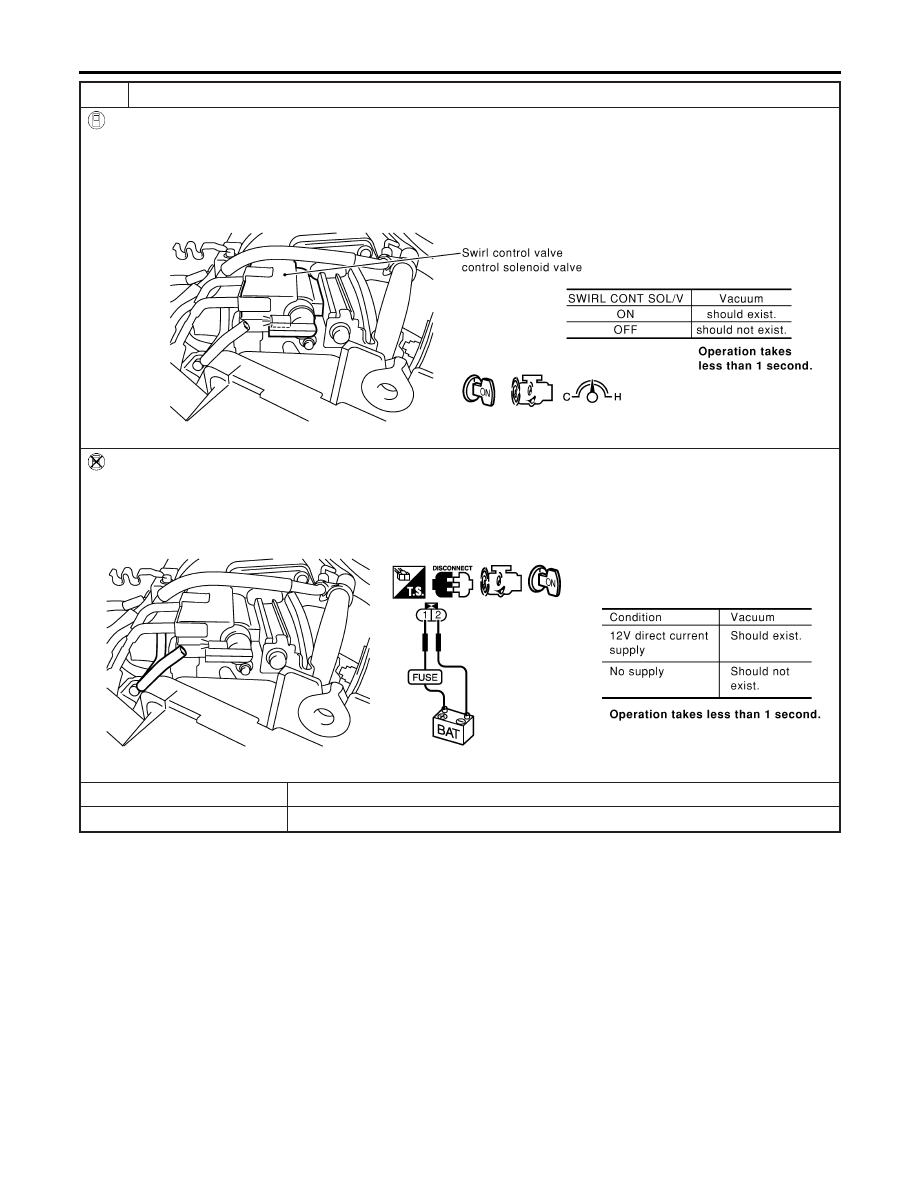

6. Check vacuum existence and operation delay time under the following conditions.

SEF046Y

Without CONSULT-II

1. Reconnect ECM harness connector.
2. Remove vacuum hose connected to swirl control valve actuator.
3. Start engine and let it idle.
4. Apply 12V of direct current between swirl control valve control solenoid valve terminals 1 and 2.
5. Check vacuum existence and operation delay time under the following conditions.

SEF047Y

OK or NG

OK

©

GO TO 8.

NG

©

Replace intake manifold collector assembly.

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-472

8

CHECK SWIRL CONTROL VALVE CONTROL VACUUM CHECK SWITCH

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to swirl control valve control vacuum check switch.
3. Attach vacuum pump to swirl control valve control vacuum check switch.
4. Turn ignition switch “ON”.

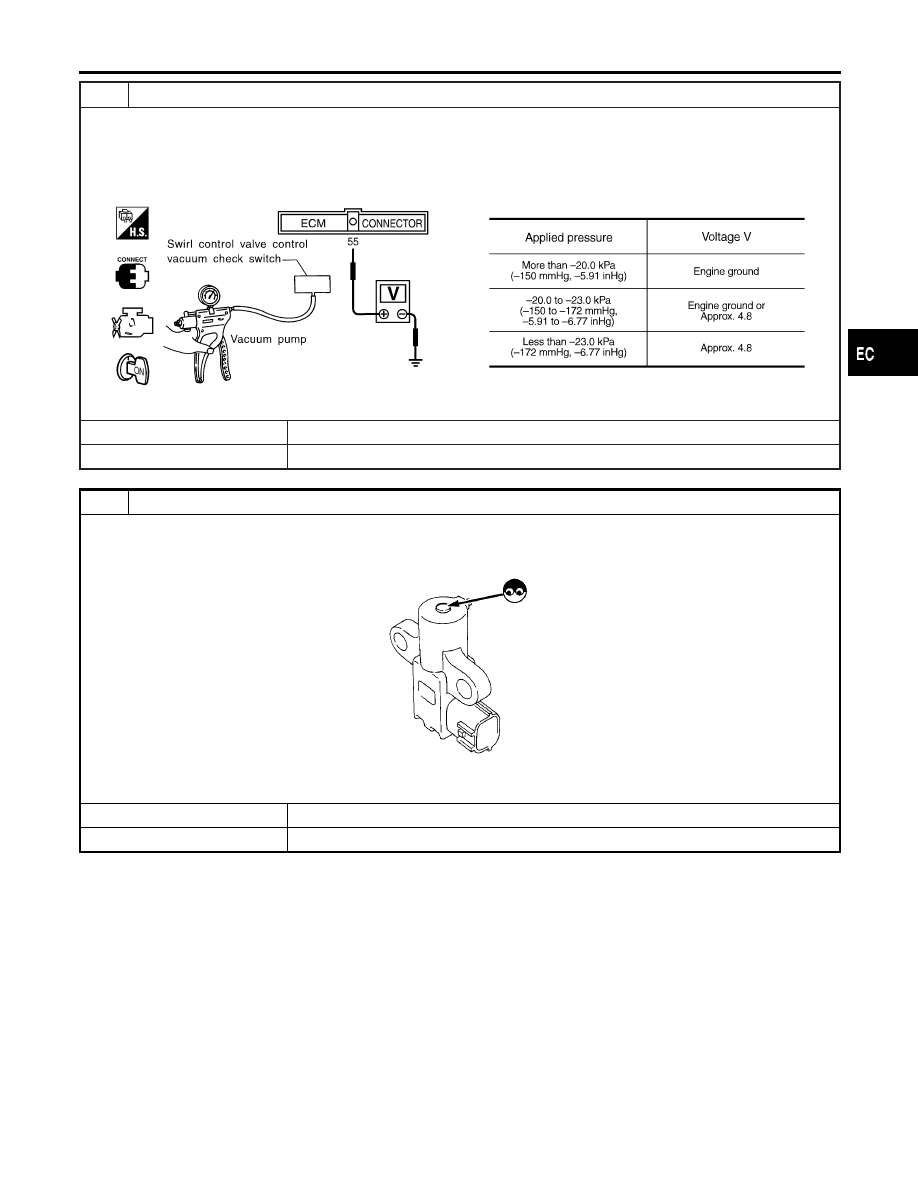

5. Check voltage between ECM terminal 55 and ground under the following conditions.

SEF709X

OK or NG

OK

©

GO TO 9.

NG

©

Replace swirl control valve control vacuum check switch.

9

CHECK CRANKSHAFT POSITION SENSOR (REF)-I

1. Turn ignition switch “OFF”.
2. Loosen the fixing bolts and remove the CKPS (REF).
3. Visually check the CKPS (REF) for chipping.

SEF585P

OK or NG

OK

©

GO TO 10.

NG

©

Replace crankshaft position sensor (REF).

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-473

10

CHECK CRANKSHAFT POSITION SENSOR (REF)-II

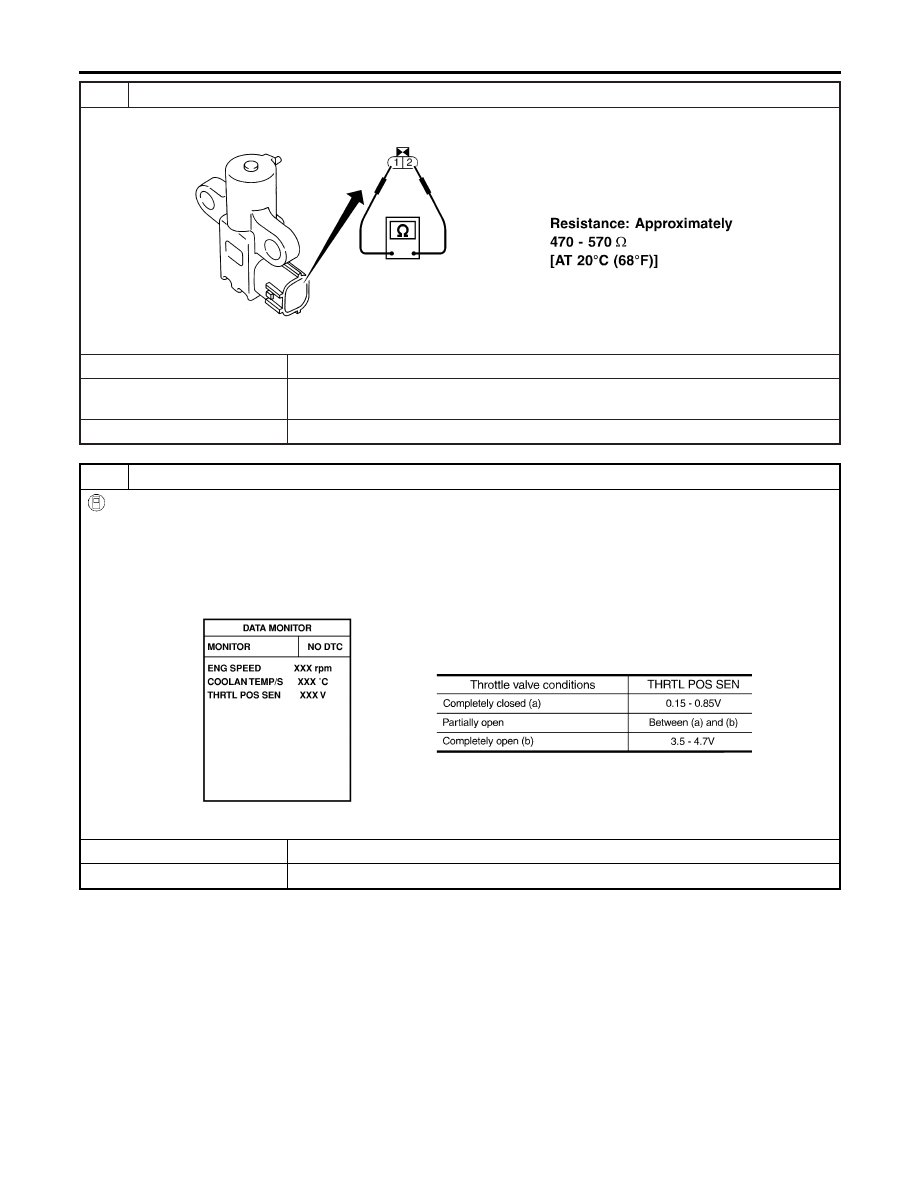

Check resistance between CKPS (REF) terminals 1 and 2.

SEF350X

OK or NG

OK (With CONSULT-II)

©

GO TO 11.

OK (Without CONSULT-
II)

©

GO TO 12.

NG

©

Replace crankshaft position sensor (REF).

11

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Turn ignition switch ON.
4. Select “DATA MONITOR” mode with CONSULT-II.
5. Check voltage of “THRTL POS SEN” under the following conditions.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF062Y

OK or NG

OK

©

GO TO 14.

NG

©

GO TO 13.

DTC P1130 SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)
