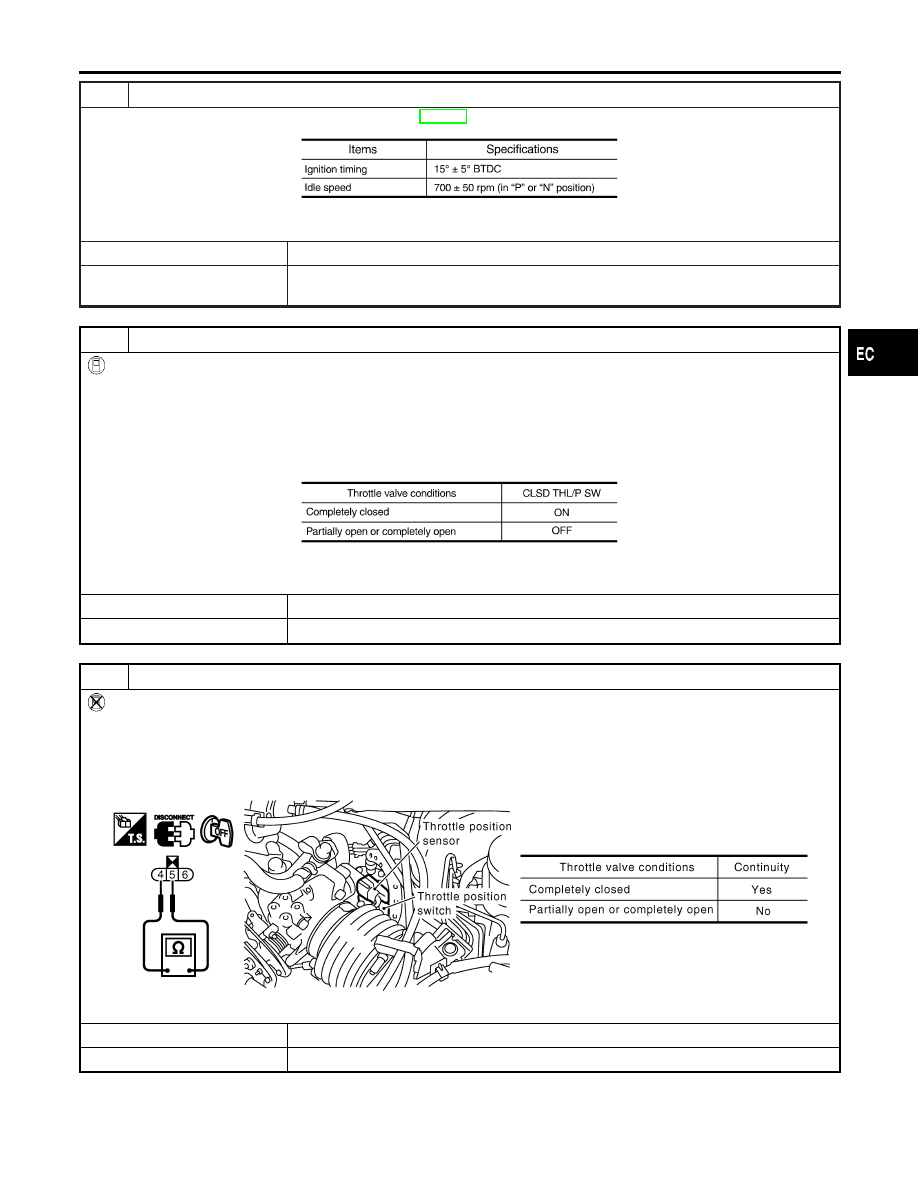

4

CHECK IGNITION TIMING AND ENGINE IDLE SPEED

Check the following items. Refer to “Basic Inspection”, EC-109.

MTBL0616

Models with CONSULT-II

©

GO TO 5.

Models without CON-
SULT-II

©

GO TO 6.

5

CHECK THROTTLE POSITION SWITCH

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Turn ignition switch “OFF”.
3. Turn ignition switch “ON”.
4. Select “DATA MONITOR” mode with CONSULT-II.
5. Check indication of “CLSD THL/P SW” under the following conditions.

Measurement must be made with throttle position switch installed in vehicle.

MTBL0355

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

6

CHECK THROTTLE POSITION SWITCH

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Turn ignition switch “OFF”.
3. Disconnect closed throttle position switch harness connector.
4. Check continuity between closed throttle position switch terminals 4 and 5 under the following conditions.

Resistance measurement must be made with throttle position switch installed in vehicle.

SEC010C

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 7.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-443

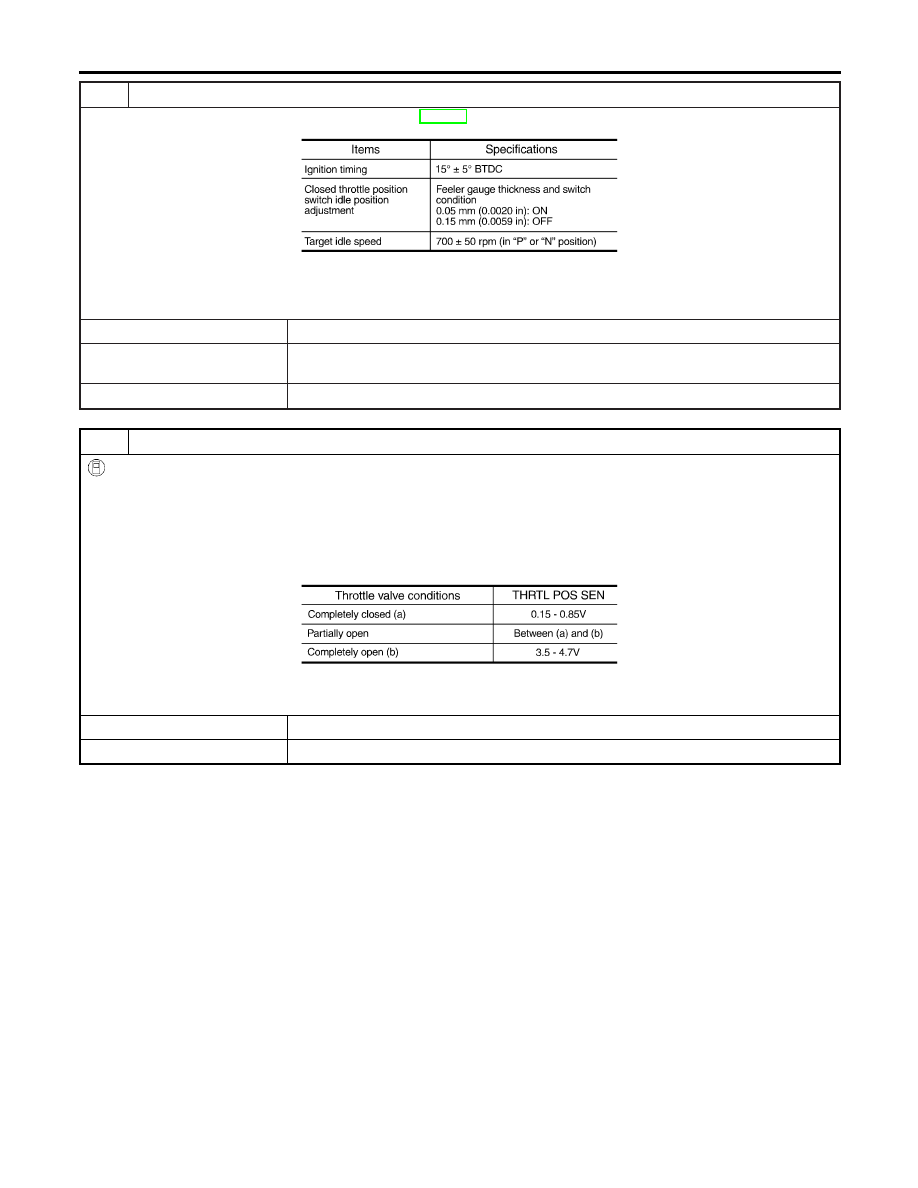

7

ADJUST THROTTLE POSITION SWITCH

Check the following items. Refer to “Basic Inspection”, EC-109.

MTBL0595

Is it possible to adjust closed throttle position switch?

Yes or No

Yes (With CONSULT-II)

©

GO TO 8.

Yes (Without CONSULT-
II)

©

GO TO 9.

No

©

Replace throttle position switch.

8

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Turn ignition switch ON.
4. Select “DATA MONITOR” mode with CONSULT-II.
5. Check voltage of “THRTL POS SEN” under the following conditins.

Voltage measurement must be made with throttle position sensor installed in vehicle.

MTBL0230

OK or NG

OK

©

GO TO 10.

NG

©

Replace throttle position sensor.

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-444

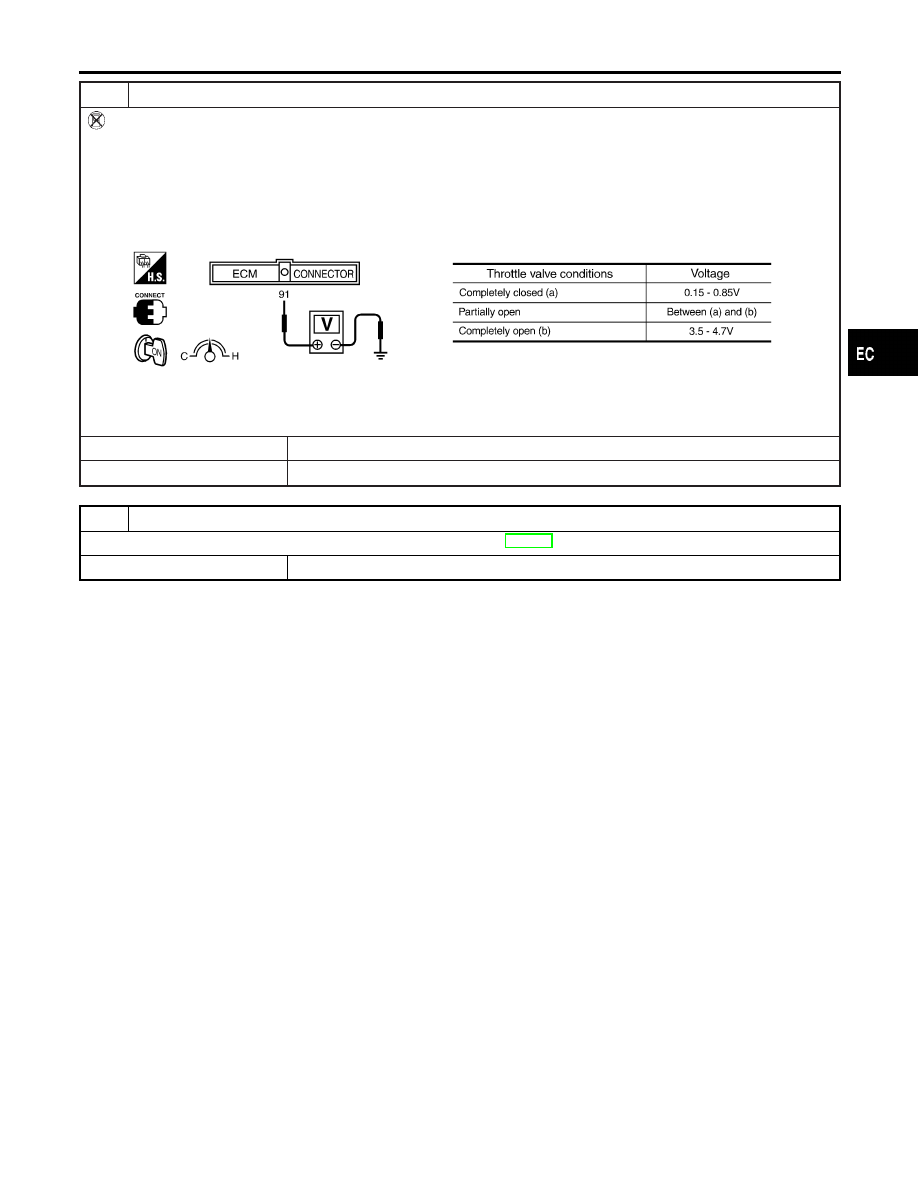

9

CHECK THROTTLE POSITION SENSOR

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Turn ignition switch ON.
4. Check voltage between ECM terminal 91 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF348X

OK or NG

OK

©

GO TO 10.

NG

©

Replace throttle position sensor.

10

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0510 CLOSED THROTTLE POSITION SWITCH

Diagnostic Procedure (Cont’d)

EC-445

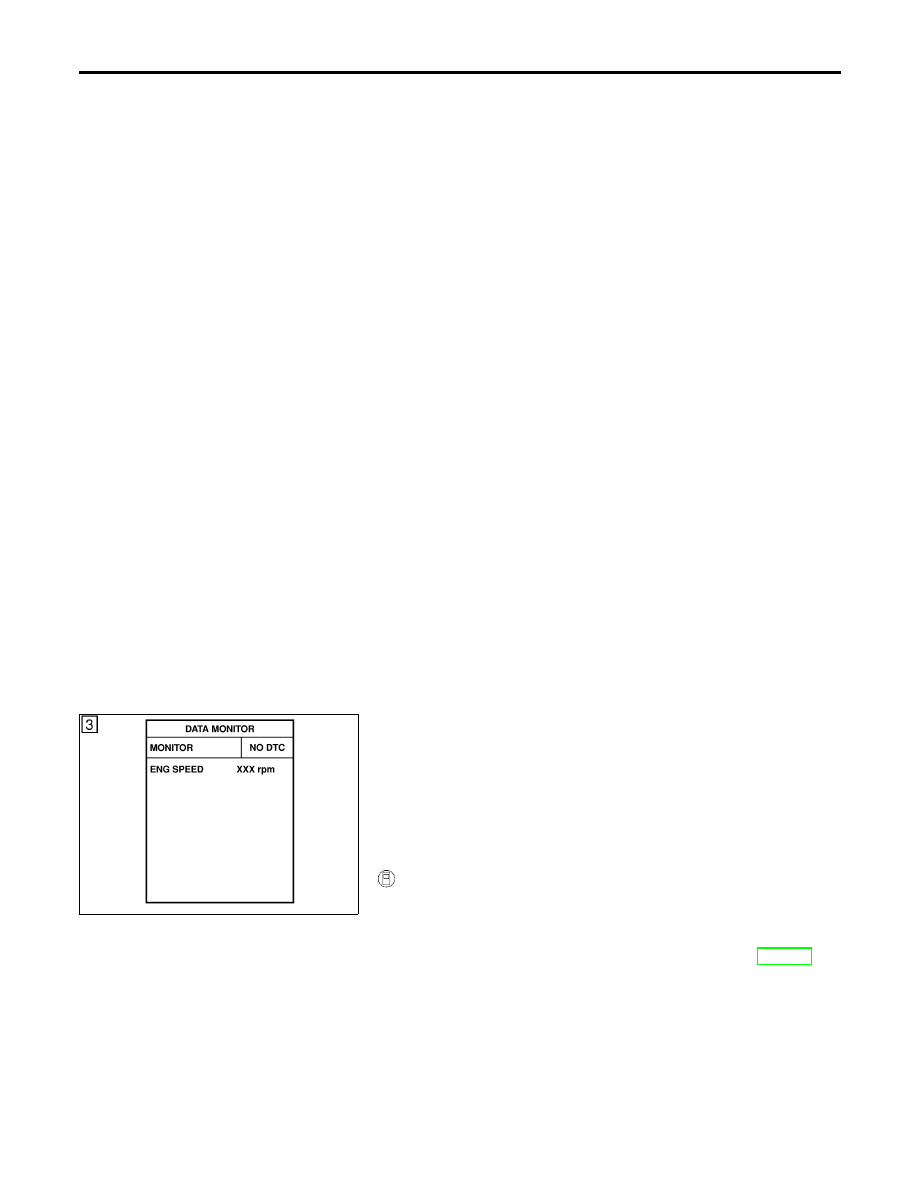

System Description

NHEC0264

This circuit line (LAN) is used to control the smooth shifting up and down of A/T during the hard acceleration/
deceleration.
Pulse signals are exchanged between ECM and TCM (Transmission Control Module).
Be sure to erase the malfunction information such as DTC not only in TCM but also ECM after the A/T
related repair.

On Board Diagnosis Logic

NHEC0266

Malfunction is detected when ECM receives incorrect voltage from
TCM (Transmission Control Module) continuously.

Possible Cause

NHEC0517

I

Harness or connectors
[The communication line circuit between ECM and TCM
(Transmission Control Module) is open or shorted.]

I

TCM

I

Dead (Weak) battery

SEF058Y

DTC Confirmation Procedure

NHEC0267

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V at idle.

WITH CONSULT-II

NHEC0267S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle for at least 2 seconds.

4)

If DTC is detected, go to “Diagnostic Procedure”, EC-448.

DTC P0600 A/T COMMUNICATION LINE

System Description

EC-446
