Infiniti I30 (A33). Manual - part 279

SEF058Y

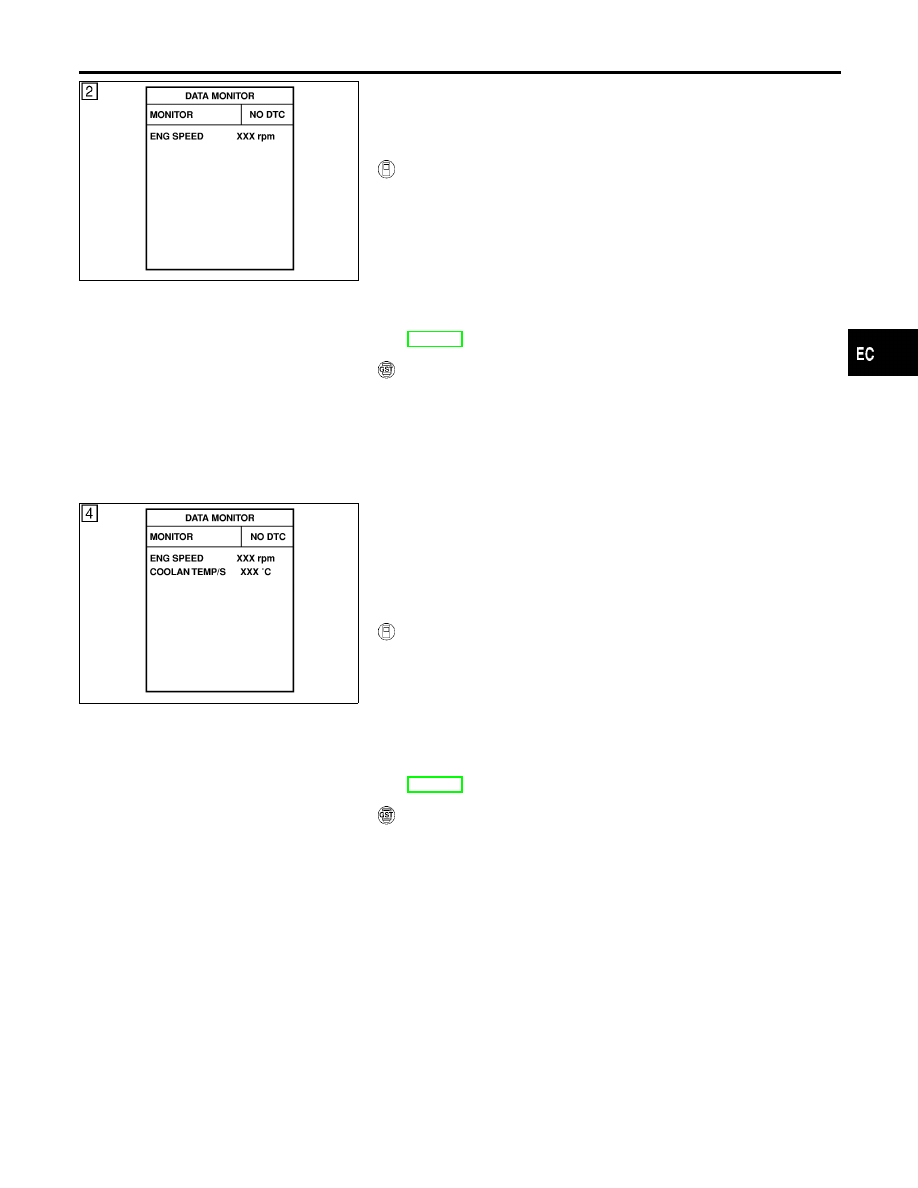

PROCEDURE FOR MALFUNCTION A

NHEC0253S01

TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is more than 10.5V with ignition switch “ON”.

With CONSULT-II

NHEC0253S0101

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and let it idle.

4)

Keep engine speed at 2,500 rpm for three seconds, then let it
idle for three seconds.
Do not rev engine to more than 3,000 rpm.

5)

Perform step 4 once more.

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-433.

With GST

NHEC0253S0102

Follow the procedure “With CONSULT-II” above.

SEF174Y

PROCEDURE FOR MALFUNCTION B

NHEC0253S02

TESTING CONDITION:

I

Before performing the following procedure, confirm that
battery voltage is more than 11V at idle.

I

Always perform the test at a temperature above −10°C
(14°F).

With CONSULT-II

NHEC0253S0201

1)

Open engine hood.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch “OFF” and wait at least 10 seconds.

4)

Turn ignition switch “ON” again and select “DATA MONITOR”
mode with CONSULT-II.

5)

Start engine and run it for at least 1 minute at idle speed.

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-433.

With GST

NHEC0253S0202

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

DTC Confirmation Procedure (Cont’d)

EC-431

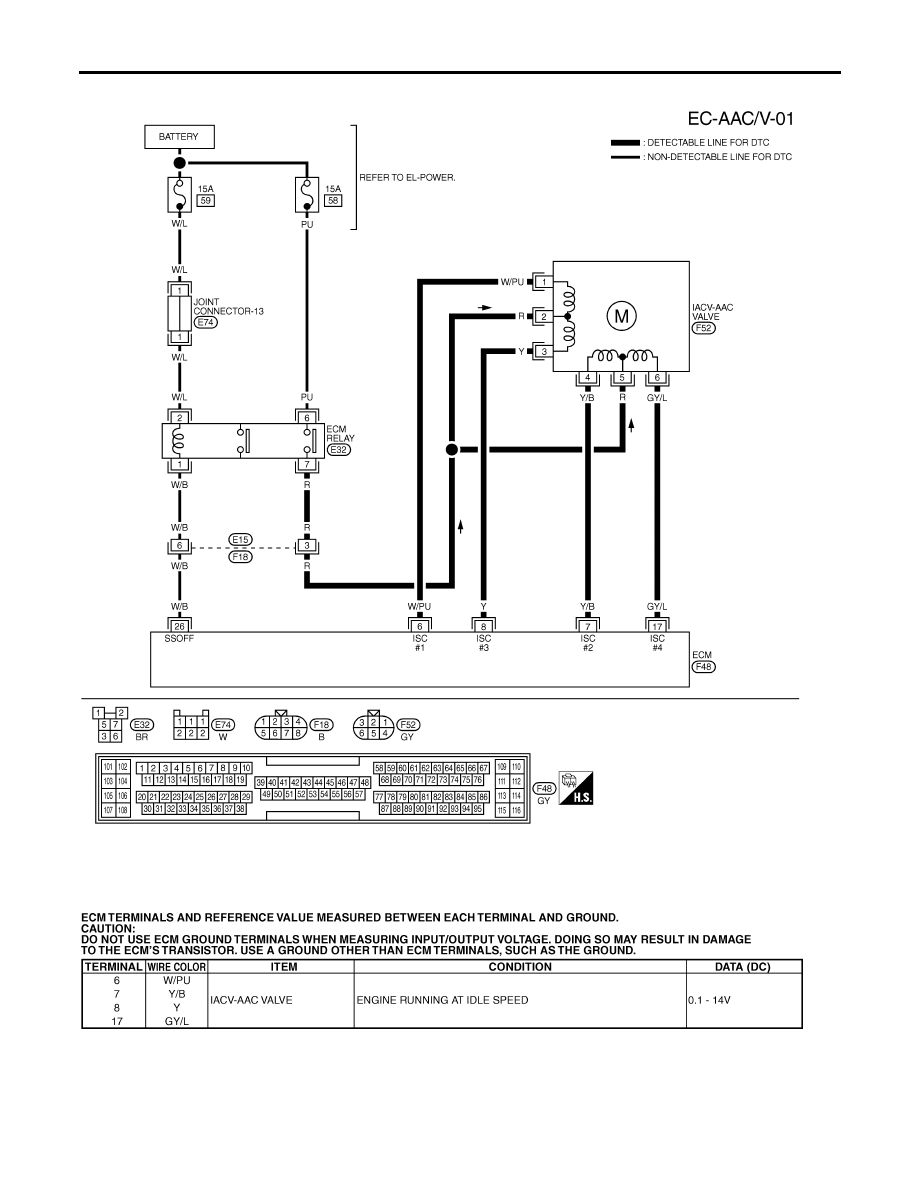

Wiring Diagram

NHEC0254

MEC817C

SEF625XB

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

Wiring Diagram

EC-432

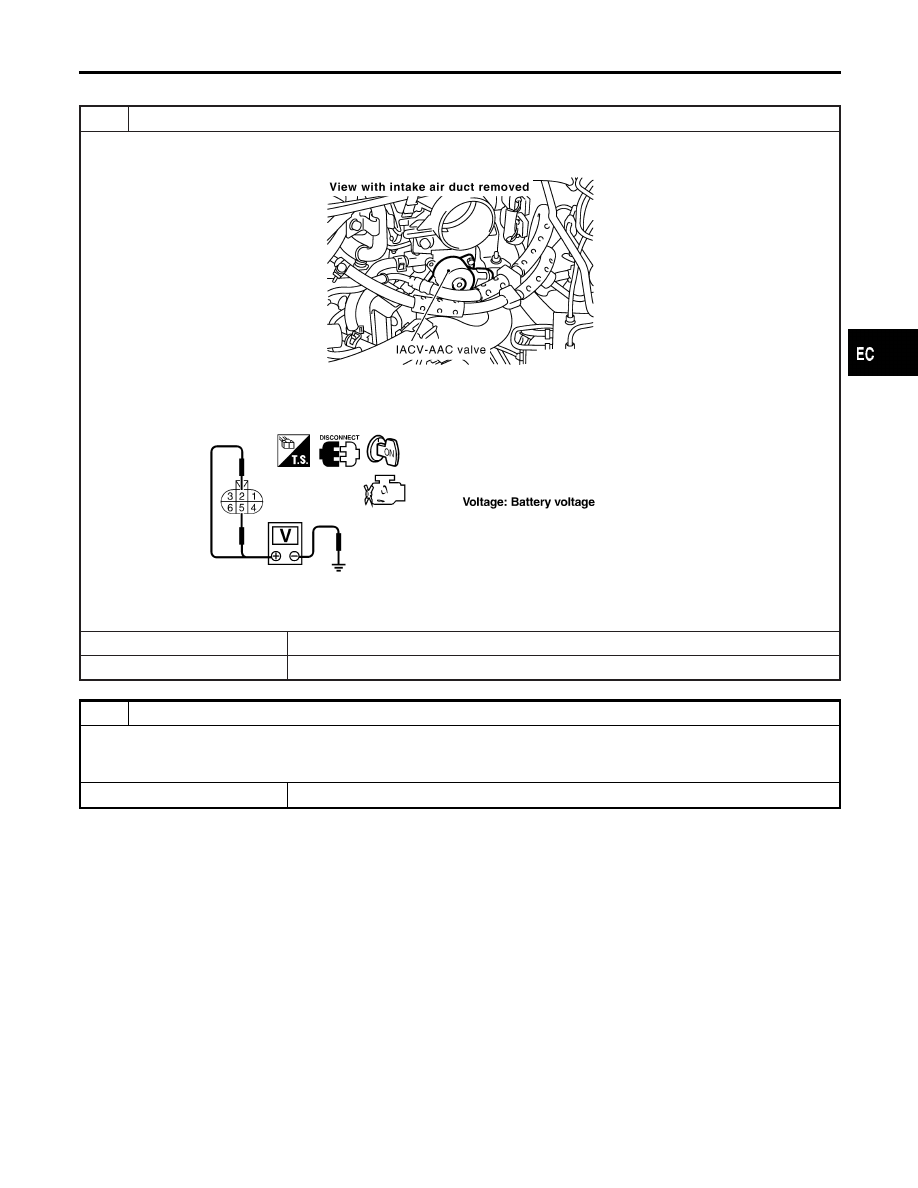

Diagnostic Procedure

NHEC0255

1

CHECK IACV-AAC VALVE POWER SUPPLY CIRCUIT

1. Stop engine.
2. Disconnect IACV-AAC valve harness connector.

SEC008C

3. Turn ignition switch “ON”.
4. Check voltage between IACV-AAC valve terminals 2, 5 and ground with CONSULT-II or tester.

SEF343X

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

Harness for open or short between IACV-AAC valve and ECM relay

©

Repair harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

Diagnostic Procedure

EC-433

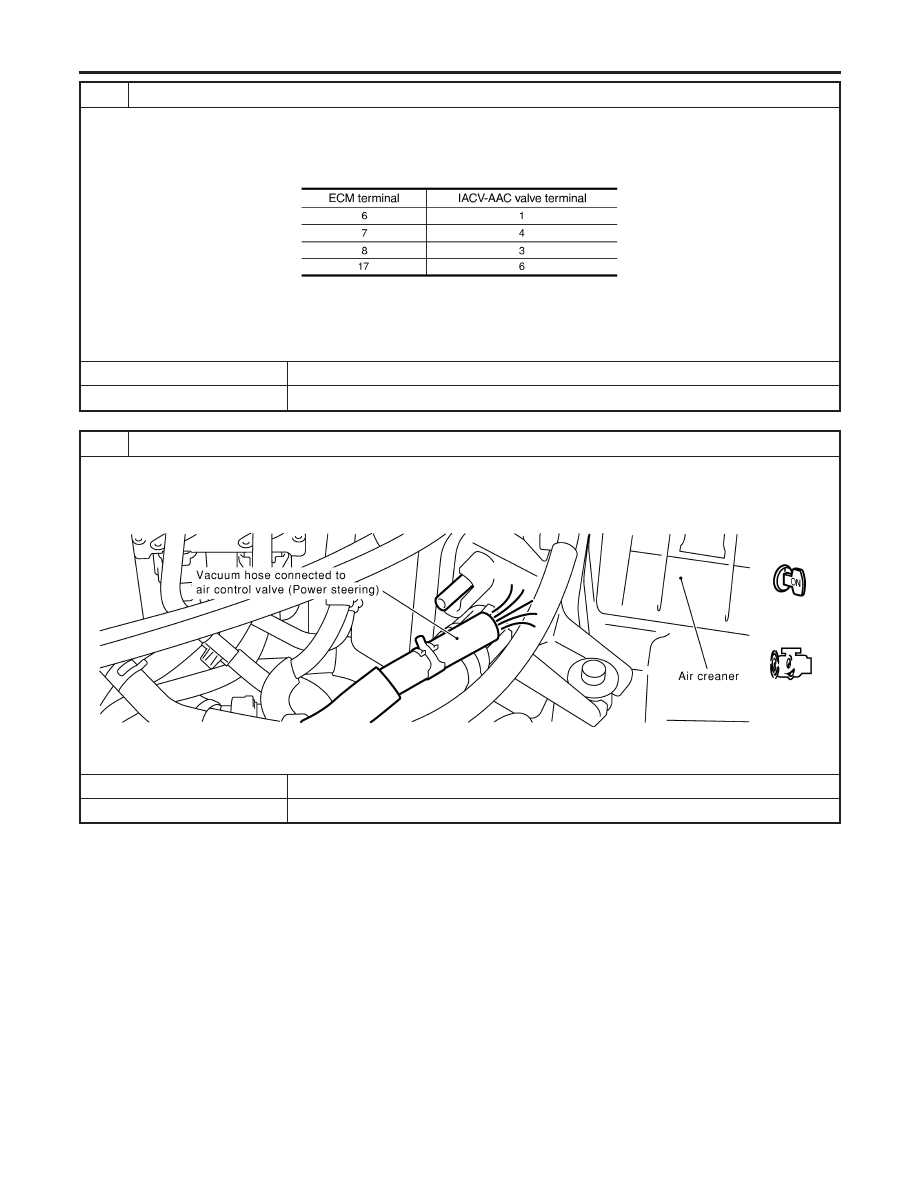

3

CHECK IACV-AAC VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminals and IACV-AAC valve terminals as follows.

Refer to Wiring Diagram.

MTBL0354

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK AIR CONTROL VALVE (POWER STEERING) OPERATION-I

1. Reconnect ECM harness connector and IACV-AAC valve harness connector.
2. Disconnect vacuum hose connected to air control valve (Power steering) at intake air duct.
3. Start engine and let it idle.
4. Check vacuum hose for vacuum existence.

SEF971X

Vacuum slightly exists or does not exist.

OK or NG

OK

©

GO TO 5.

NG

©

Replace air control valve (Power steering).

DTC P0505 IDLE AIR CONTROL VALVE (IACV) — AUXILIARY AIR CONTROL

(AAC) VALVE

Diagnostic Procedure (Cont’d)

EC-434
