Diagnostic Procedure

=NHEC0631

1

CHECK FUEL LEVEL SENSOR POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect fuel level sensor until and fuel pump harness connector.
3. Turn ignition switch “ON”.

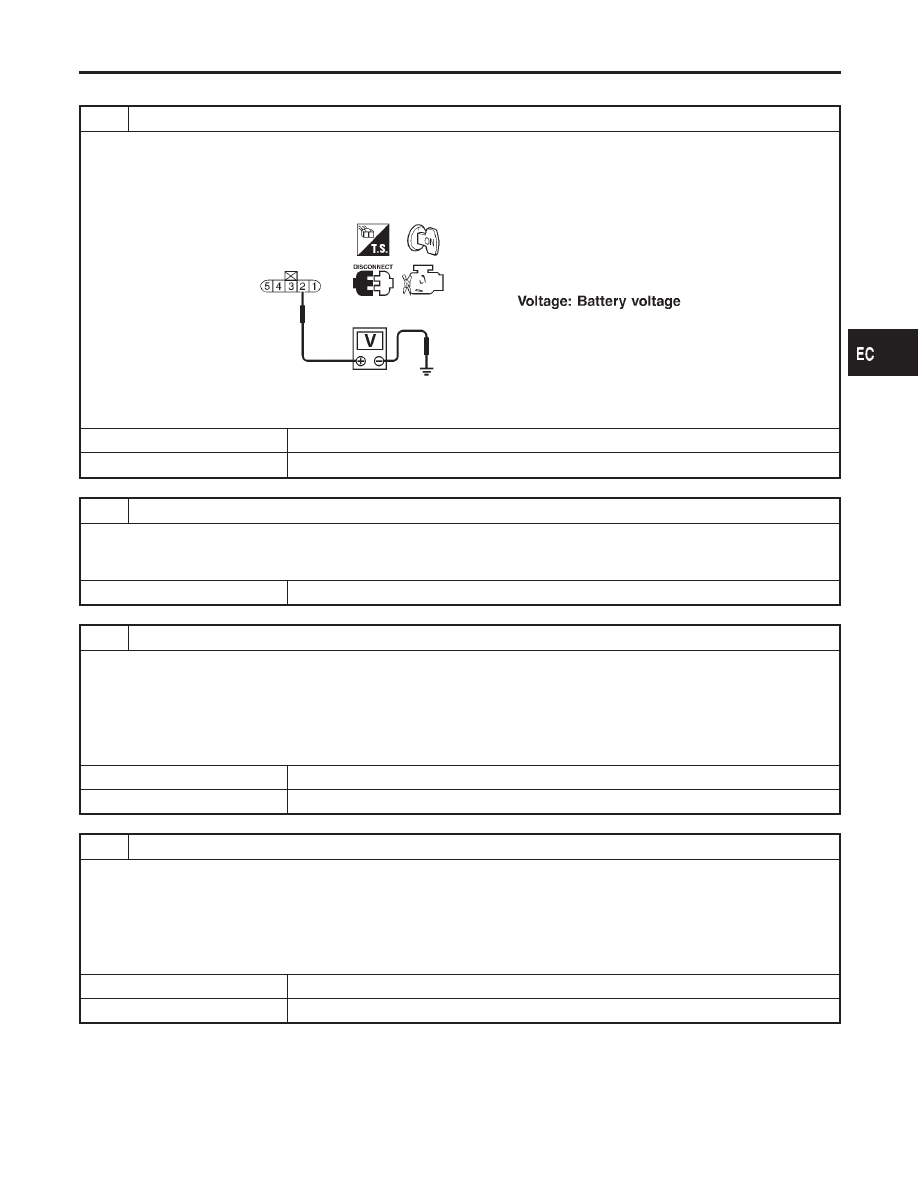

4. Check voltage between fuel level sensor unit and fuel pump terminal 2 and ground with CONSULT-II or tester.

SEF524Z

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M6, B3

I

Harness for open or short between combination meter and fuel level sensor until and fuel pump

©

Repair or replace harness or connectors.

3

CHECK FUEL LEVEL SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between fuel level sensor unit and fuel pump terminal 5 and body ground. Refer to Wiring

Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to power in harness or connectors.

4

CHECK FUEL LEVEL SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 83 and fuel level sensor unit and fuel pump terminal 2. Refer to Wir-

ing Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0464 FUEL LEVEL SENSOR CIRCUIT

Diagnostic Procedure

EC-423

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M110, B43

I

Harness connectors M46, F44

I

Harness for open or short between ECM and fuel level sensor

©

Repair open circuit or short to ground or short to power in harness on connectors.

6

CHECK FUEL LEVEL SENSOR

Refer to EL-162, “Fuel Level Sensor Unit Check”.

OK or NG

OK

©

GO TO 7.

NG

©

Replace fuel level sensor unit.

7

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END

DTC P0464 FUEL LEVEL SENSOR CIRCUIT

Diagnostic Procedure (Cont’d)

EC-424

AEC110

Component Description

=NHEC0242

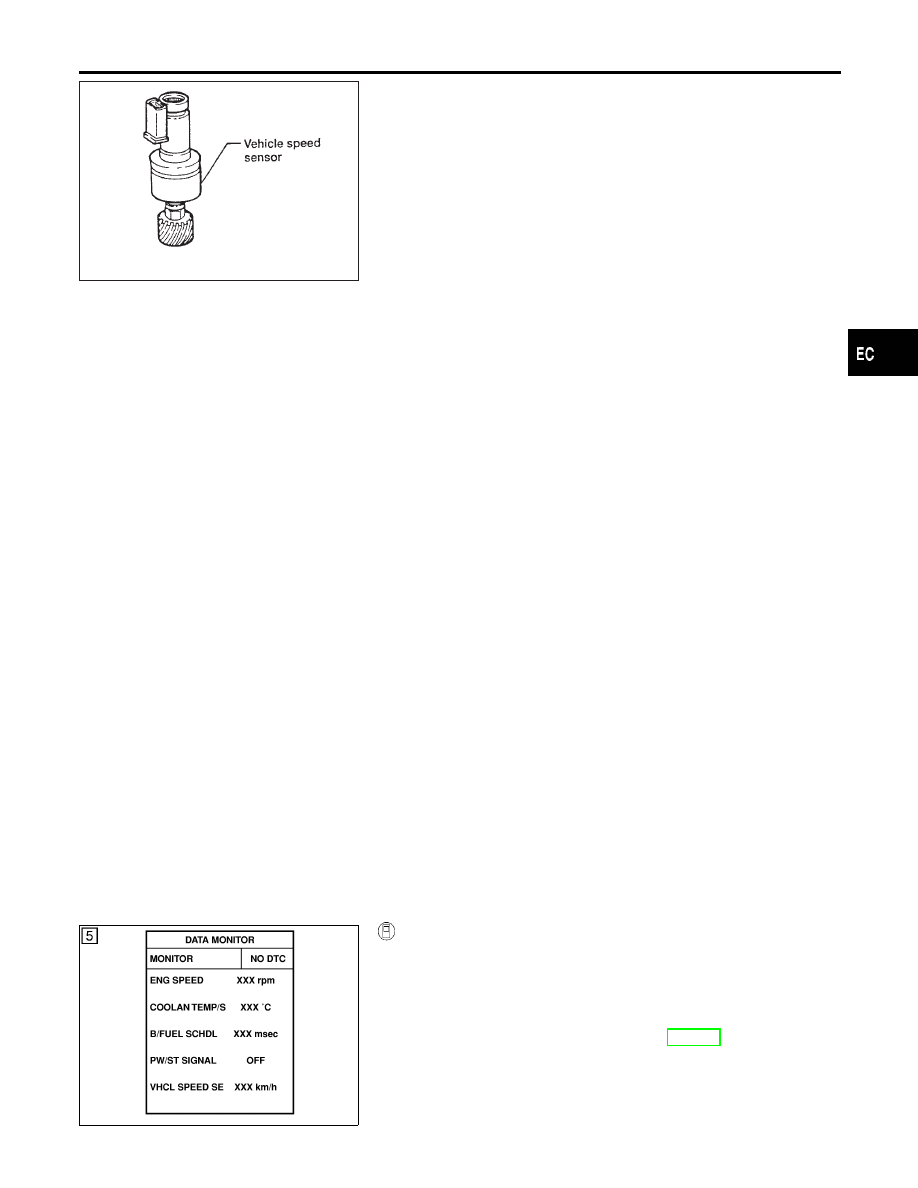

The vehicle speed sensor is installed in the transaxle. It contains a
pulse generator which provides a vehicle speed signal to the
speedometer. The speedometer then sends a signal to the ECM.

On Board Diagnosis Logic

NHEC0244

Malfunction is detected when the almost 0 km/h (0 MPH) signal
from vehicle speed sensor is sent to ECM even when vehicle is
being driven.

Possible Cause

NHEC0514

I

Harness or connector
(The vehicle speed sensor circuit is open or shorted.)

I

Vehicle speed sensor

DTC Confirmation Procedure

NHEC0245

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Steps 1 and 2 may be conducted with the drive wheels lifted
in the shop or by driving the vehicle. If a road test is expected
to be easier, it is unnecessary to lift the vehicle.

SEF196Y

WITH CONSULT-II

NHEC0245S01

1)

Start engine (TCS switch “OFF”).

2)

Read “VHCL SPEED SE” in “DATA MONITOR” mode with
CONSULT-II. The vehicle speed on CONSULT-II should
exceed 10 km/h (6 MPH) when rotating wheels with suitable
gear position.
If NG, go to “Diagnostic Procedure”, EC-428.
If OK, go to following step.

3)

Select “DATA MONITOR” mode with CONSULT-II.

4)

Warm engine up to normal operating temperature.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0500 VEHICLE SPEED SENSOR (VSS)

Component Description

EC-425

5)

Maintain the following conditions for at least 10 consecutive
seconds.

ENG SPEED

1,400 - 2,400 rpm

COOLAN TEMP/S

More than 70°C (158°F)

B/FUEL SCHDL

4 - 8 msec

Selector lever

Suitable position

PW/ST SIGNAL

OFF

6)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-428.

Overall Function Check

NHEC0246

Use this procedure to check the overall function of the vehicle
speed sensor circuit. During this check, a 1st trip DTC might not
be confirmed.

WITH GST

NHEC0246S01

1)

Lift up drive wheels.

2)

Start engine.

3)

Read vehicle speed sensor signal in “MODE 1” with GST.
The vehicle speed sensor on GST should be able to exceed
10 km/h (6 MPH) when rotating wheels with suitable gear posi-
tion.

4)

If NG, go to “Diagnostic Procedure”, EC-428.

DTC P0500 VEHICLE SPEED SENSOR (VSS)

DTC Confirmation Procedure (Cont’d)

EC-426
