Component Description

NHEC0616

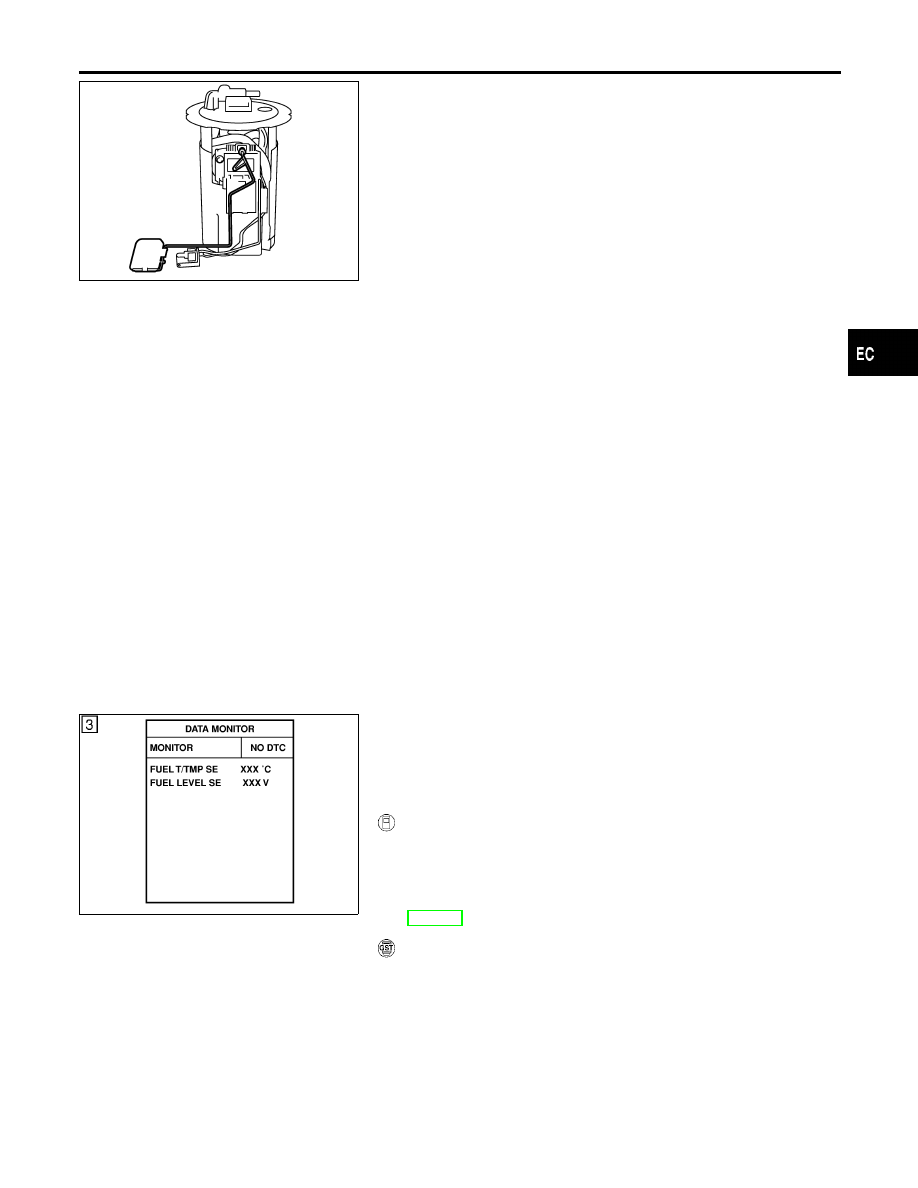

The fuel level sensor is mounted in the fuel level sensor unit. The
sensor detects a fuel level in the fuel tank and transmits a signal
to the ECM.
It consists of two parts, one is mechanical float and the other side
is variable resistor. Fuel level sensor output voltage changes
depending on the movement of the fuel mechanical float.

On Board Diagnostic Logic

NHEC0617

When the vehicle is parked, naturally the fuel level in the fuel tank
is stable. It means that output signal of the fuel level sensor does
not change. If ECM senses sloshing signal from the sensor, fuel
level sensor malfunction is detected.
Malfunction is detected when even though the vehicle is parked, a
signal being varied is sent from the fuel level sensor to ECM.

Possible Cause

NHEC0618

I

Fuel level sensor circuit
(The fuel level sensor circuit is open or shorted.)

I

Fuel level sensor

SEF195Y

DTC Confirmation Procedure

NHEC0619

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

WITH CONSULT-II

NHEC0619S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and wait maximum of 2 consecutive minutes.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-417.

WITH GST

NHEC0619S02

Follow the procedure “WITH CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0460 FUEL LEVEL SENSOR FUNCTION (SLOSH)

Component Description

EC-415

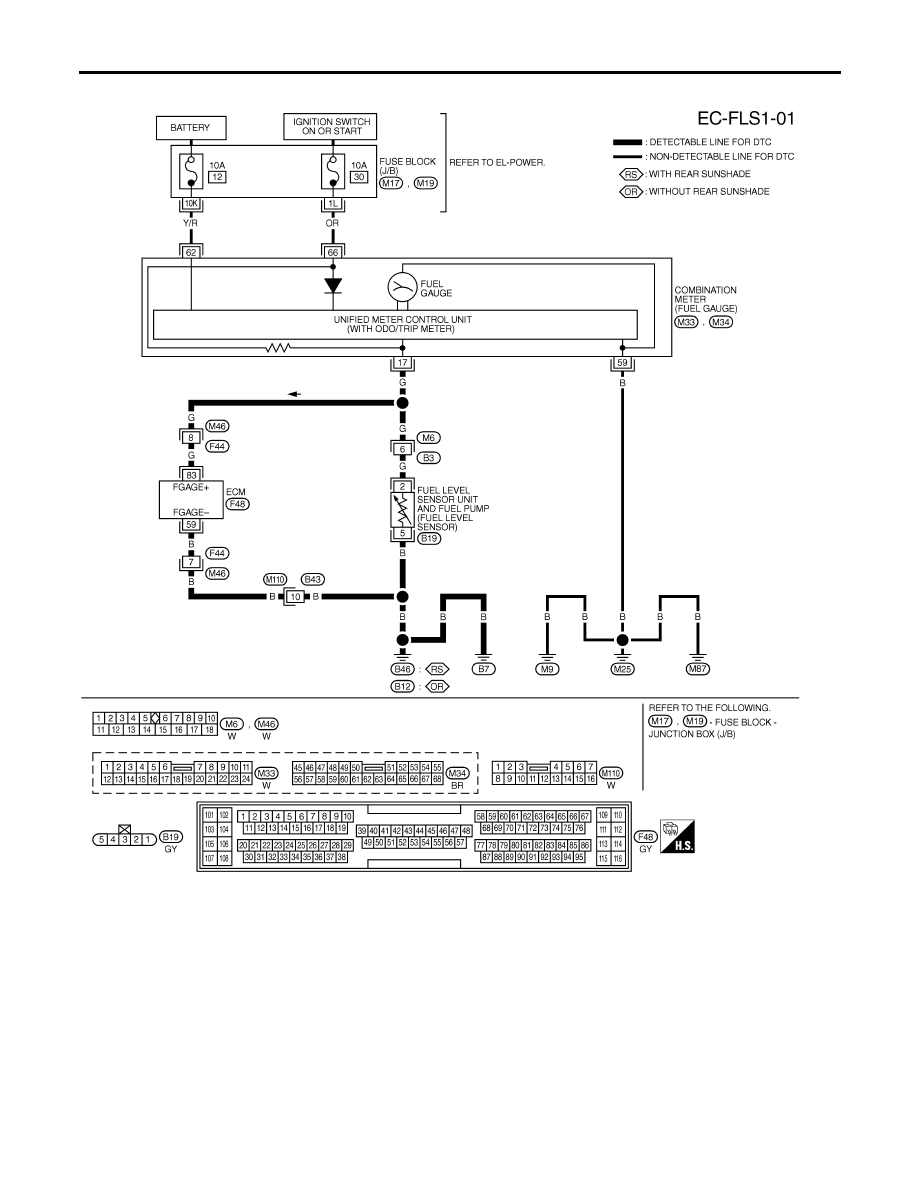

Wiring Diagram
