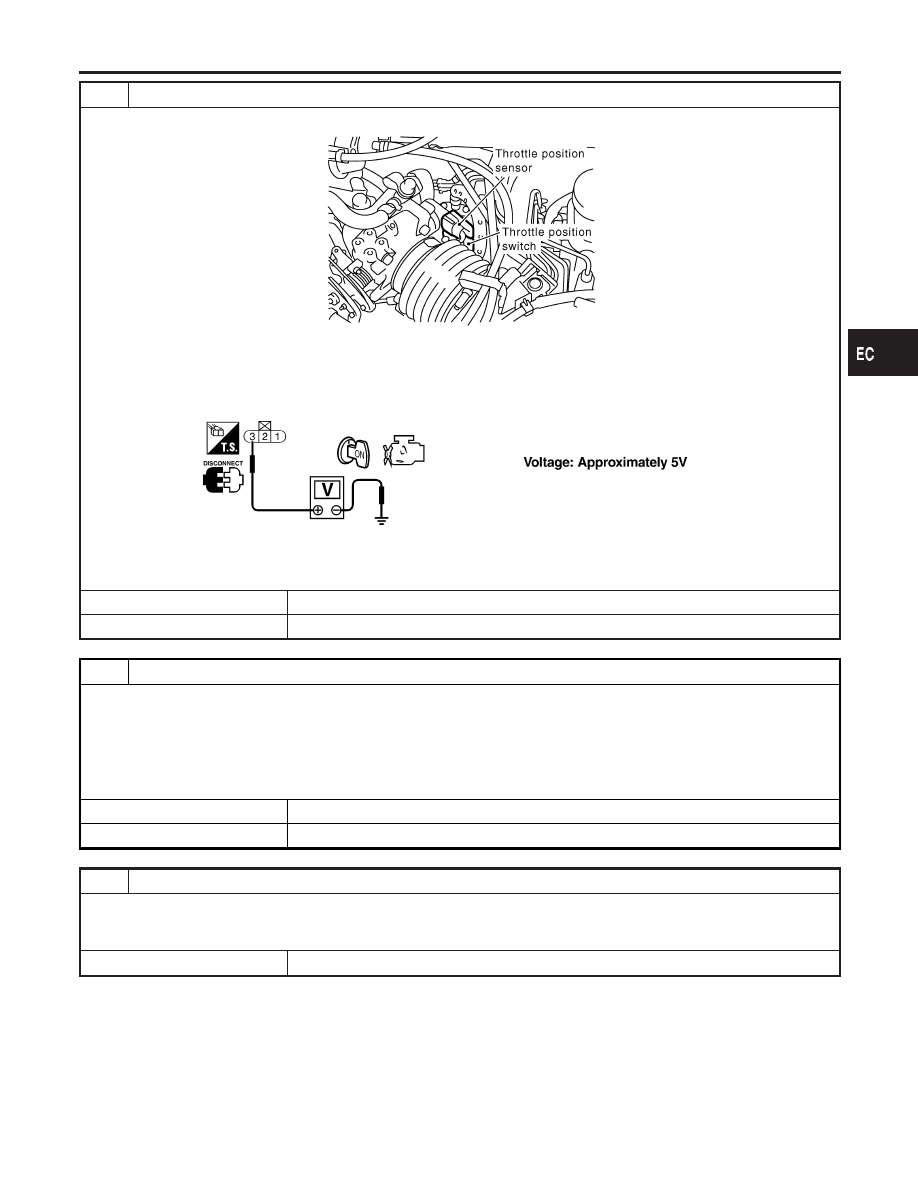

CHECK THROTTLE POSITION SENSOR POWER SUPPLY CIRCUIT

1. Disconnect throttle position sensor harness connector.

SEC001C

2. Turn ignition switch “ON”.
3. Check voltage between throttle position sensor terminal 3 and ground with CONSULT-II or tester.

SEF306X

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK THROTTLE POSITION SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between sensor terminal 1 and engine ground.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and throttle position sensor

I

Harness for open or short between TCM (Transmission Control Module) and throttle position sensor

©

Repair open circuit or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0120 THROTTLE POSITION SENSOR

Diagnostic Procedure (Cont’d)

EC-183

8

CHECK THROTTLE POSITION SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 91 and throttle position sensor terminal 2.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK (With CONSULT-II)

©

GO TO 9.

OK (Without CONSULT-
II)

©

GO TO 10.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

9

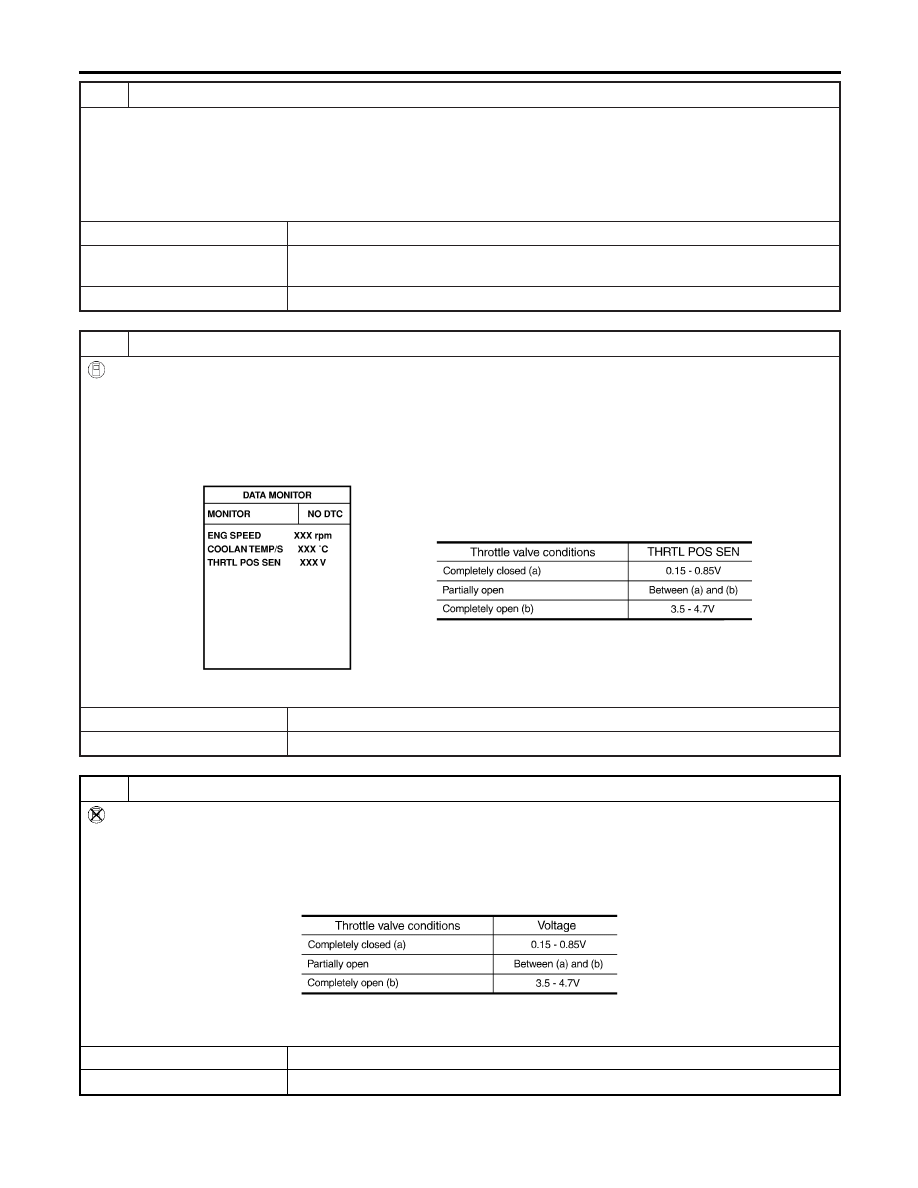

CHECK THROTTLE POSITION SENSOR

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Turn ignition switch ON.
4. Select “DATA MONITOR” mode with CONSULT-II.
5. Check voltage of “THRTL POS SEN” under the following conditions.

Voltage measurement must be made with throttle position sensor installed in vehicle.

SEF062Y

OK or NG

OK

©

GO TO 12.

NG

©

GO TO 11.

10

CHECK THROTTLE POSITION SENSOR

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine (ignition switch OFF).
3. Turn ignition switch ON.
4. Check voltage between ECM terminal 91 (Throttle position sensor signal) and ground.

Voltage measurement must be made with throttle position sensor installed in vehicle.

MTBL0231

OK or NG

OK

©

GO TO 12.

NG

©

GO TO 11.

DTC P0120 THROTTLE POSITION SENSOR

Diagnostic Procedure (Cont’d)

EC-184

11

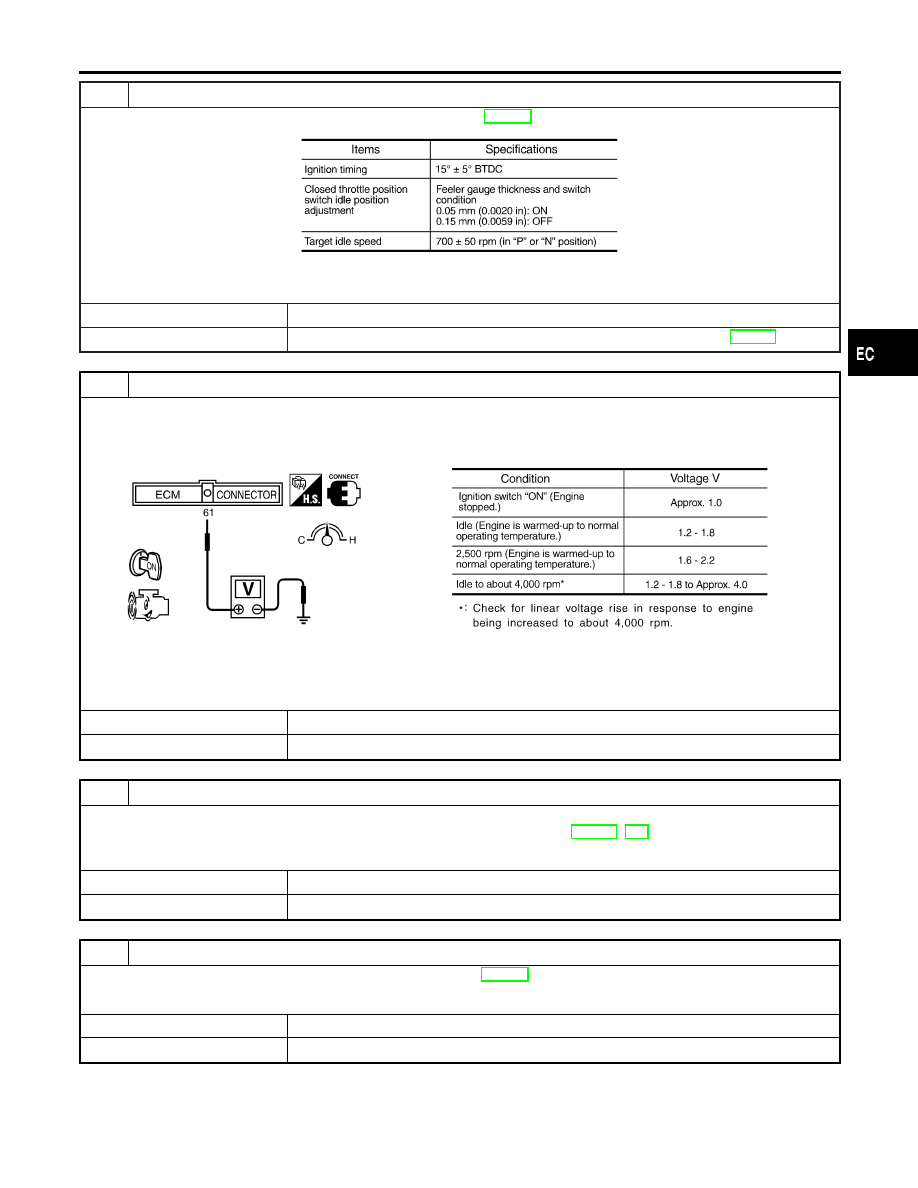

ADJUST CLOSED THROTTLE POSITION SWITCH

Adjust closed throttle position switch. Refer to “Basic Inspection”, EC-109.

MTBL0595

OK or NG

OK

©

GO TO 12.

NG

©

Replace throttle position sensor. To adjust it, perform “Basic Inspection”, EC-109.

12

CHECK MASS AIR FLOW SENSOR

1. Reconnect harness connectors disconneted.
2. Start engine and warm it up to normal operating temperature.
3. Check voltage between ECM terminal 61 (Mass air flow sensor signal) and ground.

SEF298X

4. If the voltage is out of specification, disconnect mass air flow sensor harness connector and connect it again.

Then repeat above check.

OK or NG

OK

©

GO TO 13.

NG

©

Replace mass air flow sensor.

13

CHECK CRANKSHAFT POSITION SENSOR (POS)

1. Install all removed parts.
2. Perform “DTC Confirmation Procedure” for DTC P0335 and P1336. Refer to EC-344, 524.

OK or NG

OK

©

GO TO 14.

NG

©

Replace crankshaft position sensor (POS).

14

CHECK CRANKSHAFT POSITION SENSOR (REF)

Perform “DTC Confirmation Procedure” for DTC P1335. Refer to EC-518.

OK or NG

OK

©

GO TO 15.

NG

©

Replace crankshaft position sensor (REF).

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0120 THROTTLE POSITION SENSOR

Diagnostic Procedure (Cont’d)

EC-185

15

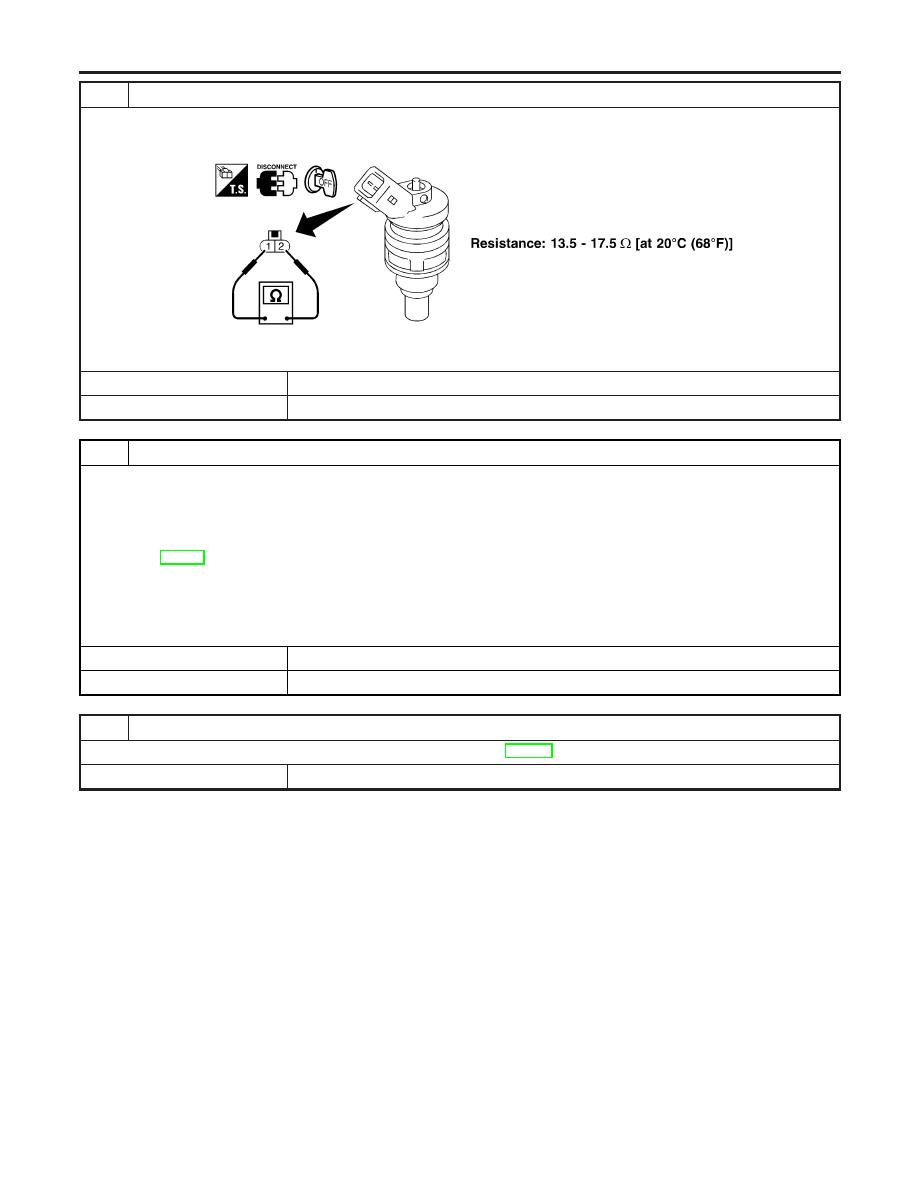

CHECK FUEL INJECTOR

1. Disconnect injector harness connector.
2. Check resistance between terminals as shown in the figure.

SEF964XA

OK or NG

OK

©

GO TO 16.

NG

©

Replace fuel injector.

16

CHECK THROTTLE POSTION SENSOR SHIELD CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect joint connector-18
3. Check the following

I

Continuity between joint connector terminal 2 and ground

I

Joint connector
(Refer to EL-525, “HARNESS LAYOUT”.)

Continuity should exist.

I

Also check harness for short to power.

I

Then reconnect joint connector-18.

OK or NG

OK

©

GO TO 17.

NG

©

Repair open circuit or short to power in harness or connectors.

17

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-144.

©

INSPECTION END
