Infiniti I30 (A33). Manual - part 137

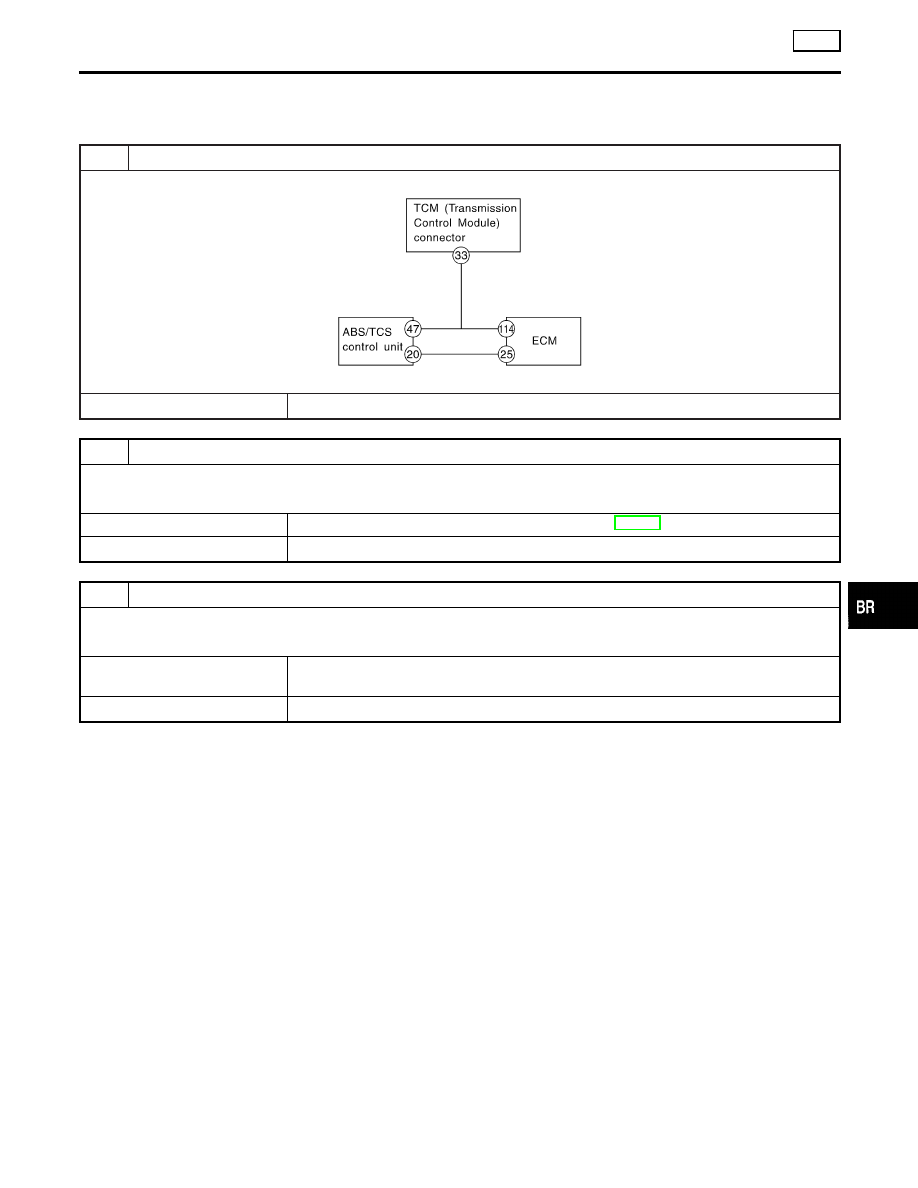

LAN SIGNAL 1 — LAN Monitoring

NHBR0084

DIAGNOSTIC PROCEDURE

NHBR0084S01

Malfunction code No. 85

1

INSPECTION START

Self-diagnostic item “LAN SIGNAL 1” appears on display.

SBR541E

©

GO TO 2.

2

CHECK SELF-DIAGNOSIS

Perform self-diagnostic procedures for ECM.

Does “ABS-TCS communication” (self-diagnostic item) appears on display?

Yes

©

Check LAN circuit. Refer to “CHECK LAN CIRCUIT”, BR-133.

No

©

GO TO 3.

3

CHECK CIRCUIT

Check ECM to battery power circuits, harness and connectors.

OK or NG

OK

©

I

Repeat self-diagnostic procedures for control unit.

I

If NG, replace control unit.

NG

©

Repair or replace affected parts.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

LAN SIGNAL 1 — LAN Monitoring

BR-131

LAN SIGNAL 2 — LAN Communication Start
Procedures Incomplete

=NHBR0085

DIAGNOSTIC PROCEDURE

NHBR0085S01

Malfunction code No. 92

1

INSPECTION START

Self-diagnostic item “LAN SIGNAL 2” appears on display.

SBR541E

©

GO TO 2.

2

CHECK ENGINE SYSTEM

Is self-diagnosis for ECM able to start?

Yes

©

GO TO 3.

No

©

I

Repair or replace data link connector to ECM harness and connector.

I

Faulty ECM. (Malfunction indicator lamp remains “ON” during operation.)

3

CHECK SELF-DIAGNOSIS

Does [ECM-ABSTCS COMM NG] (self-diagnostic item) appear on display?

Yes

©

Check LAN circuit. Refer to “CHECK LAN CIRCUIT”, BR-131.

No

©

GO TO 4.

4

CHECK STARTER SIGNAL

Is starter signal input to ECM?

Yes

©

I

If other items appear on display, repair or replace affected areas.

I

Repeat self-diagnostic procedures for control unit.

No

©

Repair or replace starter switch system.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

LAN SIGNAL 2 — LAN Communication Start Procedures Incomplete

BR-132

LAN CIRCUITS 1, LAN CIRCUITS 2 — LAN
Communication System Failure

=NHBR0086

DIAGNOSTIC PROCEDURE

NHBR0086S01

Malfunction code No. 96, 98

1

INSPECTION START

Self-diagnostic item “LAN CIRCUITS 1” or “LAN CIRCUITS 2” appears on display.

SBR541E

©

GO TO 2.

2

CHECK ENGINE SYSTEM

Perform self-diagnostic procedures for ECM.

Does self-diagnostic item [ECM-ABSTCS COMM NG] appear on display?

Yes

©

GO TO 6.

No

©

GO TO 3.

3

CHECK SELF-DIAGNOSIS

Does “ABS-TCS C/U SIGNAL” appear on display?

Yes

©

GO TO 4.

No

©

Faulty control unit

4

CHECK SELF-DIAGNOSIS

Does any other control unit self-diagnostic items appears on display?

Yes

©

Repair or replace affected items shown on display.

No

©

GO TO 5.

5

CHECK VOLTAGE

Check if battery voltage is too low (less than 9V) or battery terminals are loose.

OK

©

Repeat self-diagnostic procedures.

NG

©

Faulty control unit

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

LAN CIRCUITS 1, LAN CIRCUITS 2 — LAN Communication System Failure

BR-133

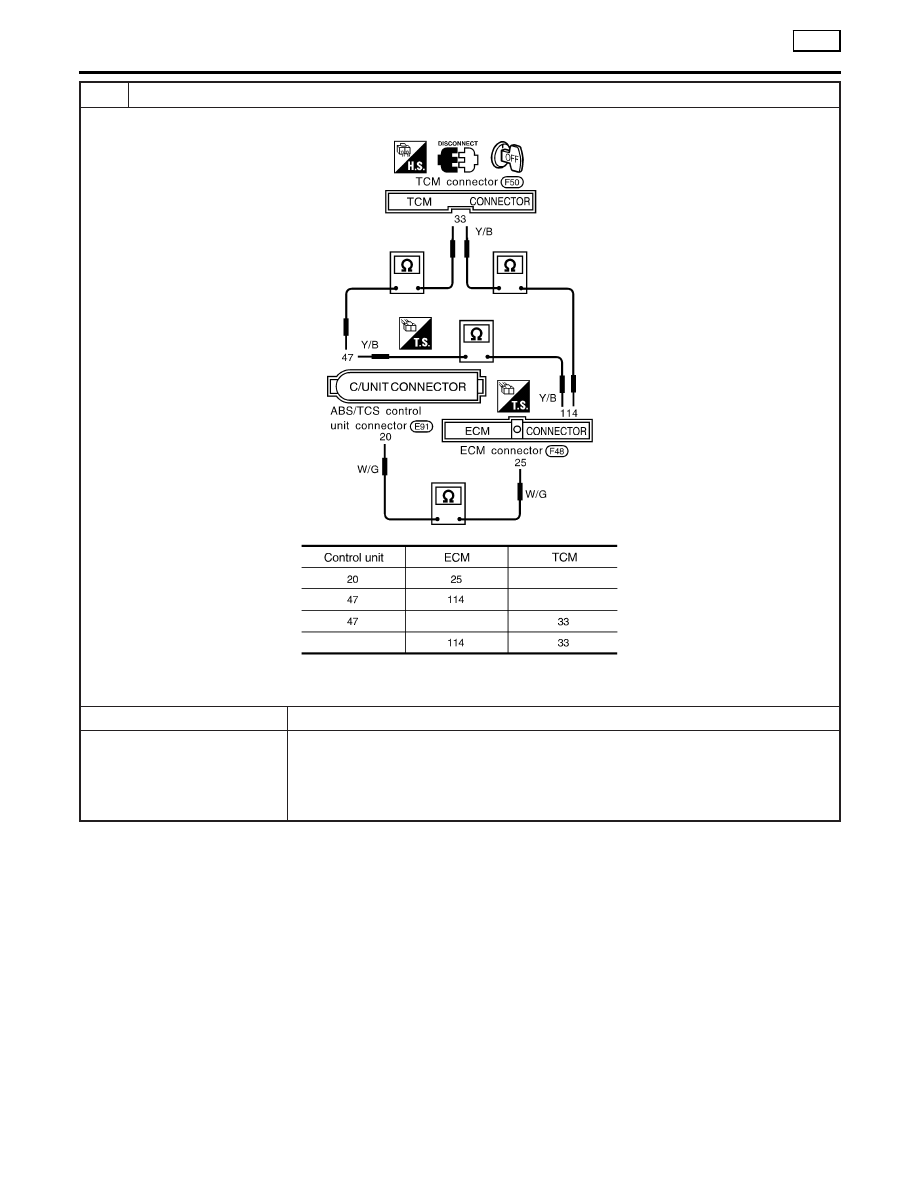

6

CHECK LAN CIRCUIT

Check continuity between connector terminals.

SBR542E

MTBL0320

Does continuity exist?

Yes

©

Repeat self-diagnostic procedures.

No

©

Check the following.

I

Harness connectors E91, F48, F50

I

Harness for open or short between control unit connector and TCM connector

I

Harness for open or short between ECM connector and TCM connector
If NG, repair harness or connectors.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

LAN CIRCUITS 1, LAN CIRCUITS 2 — LAN Communication System Failure (Cont’d)

BR-134
