6

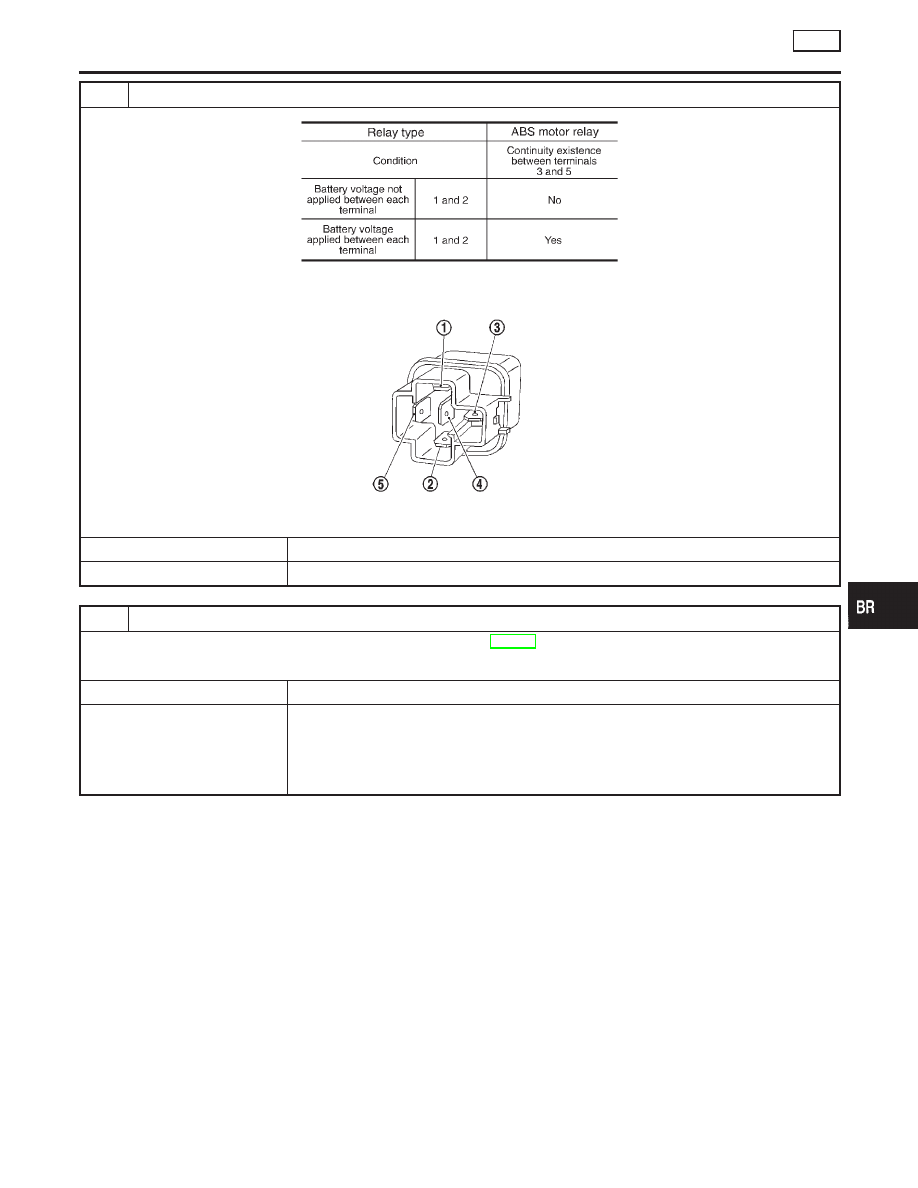

CHECK MOTOR RELAY

MTBL0088

While applying battery voltage to relay terminals, insert fuse into the circuit.

SBR776D

Is motor relay OK?

Yes

©

GO TO 7.

No

©

Replace motor relay.

7

CHECK ACTUATOR MOTOR GROUND CIRCUIT

Refer to ACTUATOR MOTOR GROUND in Ground Circuit Check, BR-104.

Is ground circuit OK?

Yes

©

GO TO 8.

No

©

Check the following.

I

Harness connector E29

I

Harness for open or short between solenoid valve relay terminal (relay box side) and
ground
If NG, repair harness or connectors.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor (Cont’d)

BR-123

8

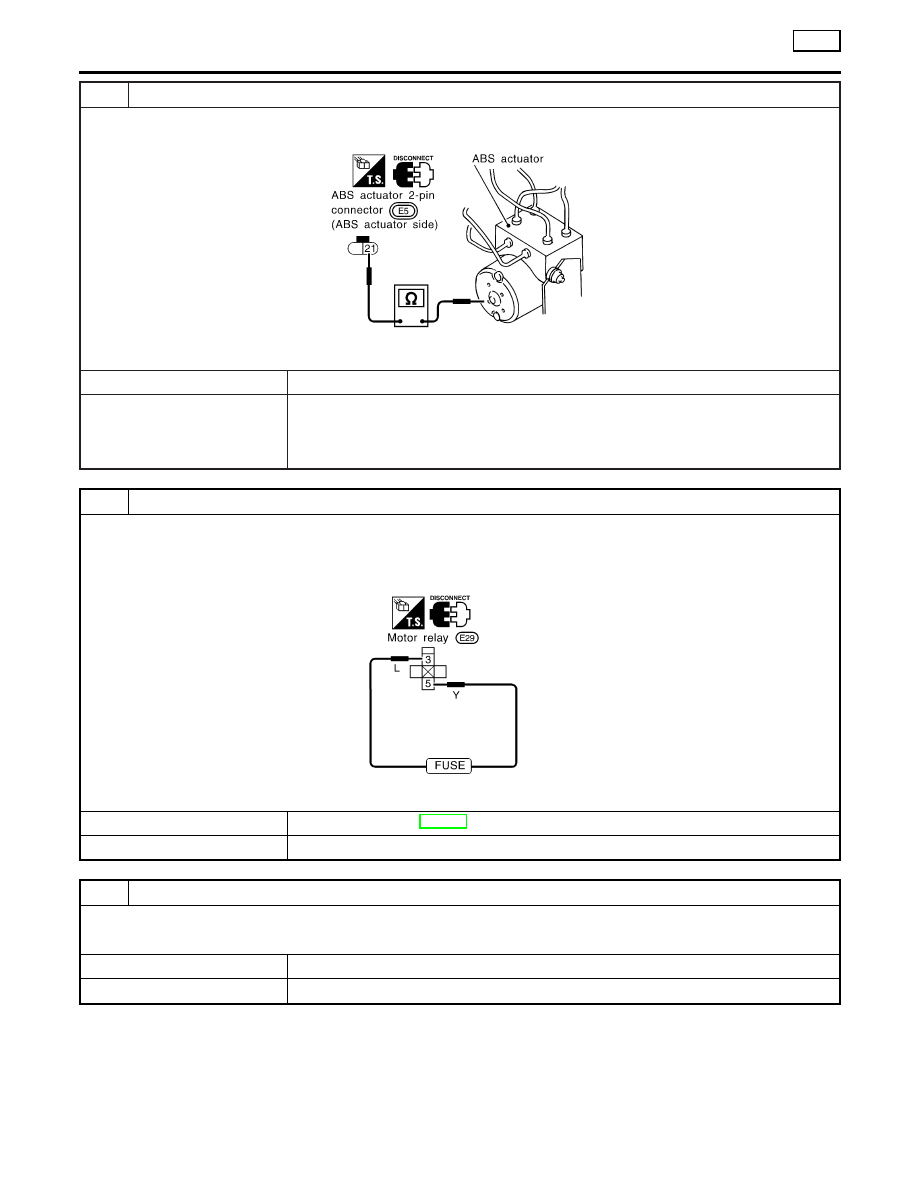

CHECK ABS ACTUATOR CIRCUIT

Check continuity between ABS actuator 2-pin connector E5 (ABS actuator side) terminal 21 and actuator motor ground
terminal.

SBR793DF

Does continuity exist?

Yes

©

GO TO 9.

No

©

Check the following.

I

Harness connector E5

I

Harness for open or short between actuator connector and motor terminal
If NG, repair harness or connectors.

9

CHECK MOTOR

1. Remove motor relay.
2. Connect actuator connectors.
3. Connect suitable wire between motor relay connector terminals 3 and 5.

Do not connect wire for more than 5 seconds.

SBR773DI

Does motor operate?

Yes

©

Go to “Low Voltage”, BR-126.

No

©

Replace ABS actuator.

10

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 11.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor (Cont’d)

BR-124

11

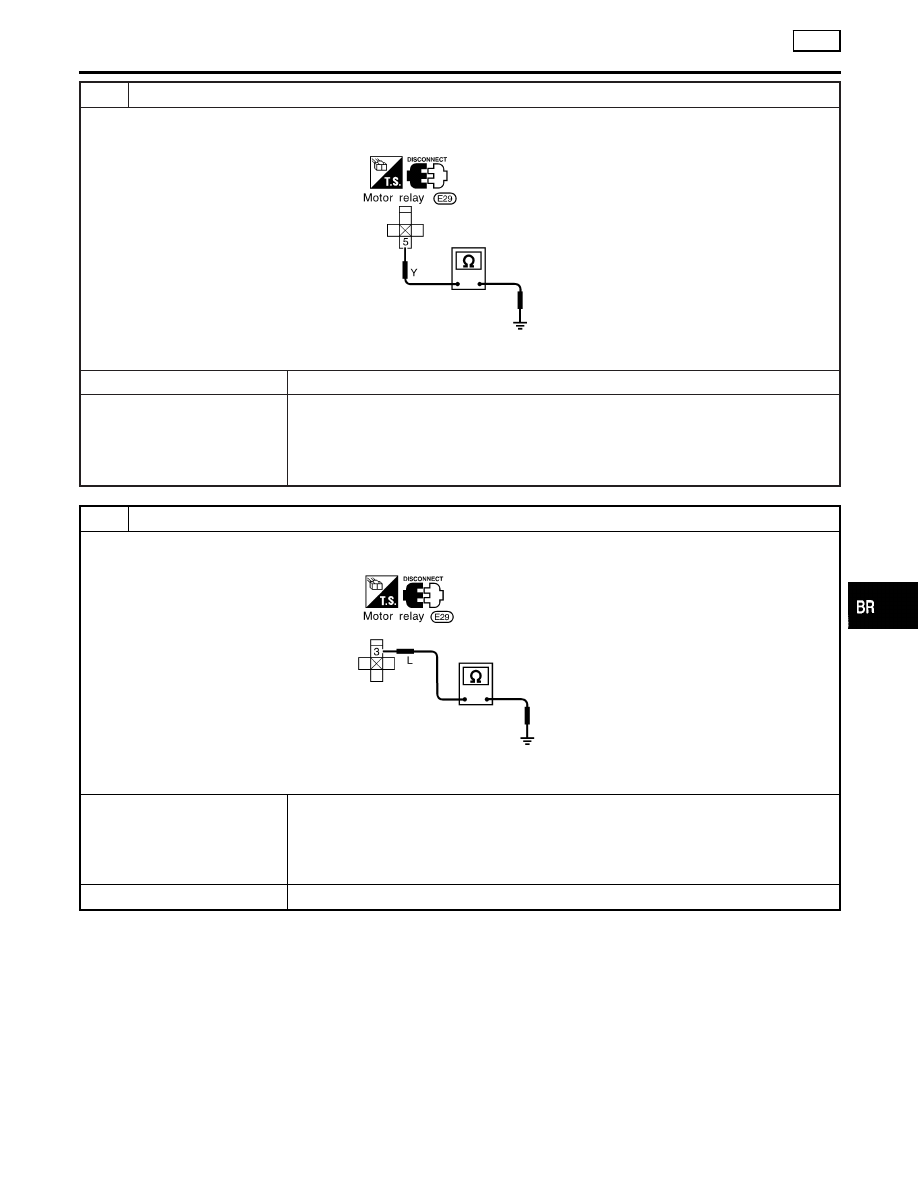

CHECK MOTOR POWER SUPPLY CIRCUIT

1. Remove motor relay.
2. Check continuity between motor relay terminal 5 and ground.

SBR774DI

Does continuity exist?

Yes

©

GO TO 12.

No

©

Check the following.

I

Harness connector E29

I

Harness for open or short between motor relay terminal (relay box side) and fusible
link
If NG, repair harness or connectors.

12

CHECK ABS MOTOR RELAY

1. Disconnect control unit connector.
2. Check continuity between motor relay terminal 3 and ground.

SBR775DJ

Does continuity exist?

Yes

©

Check the following.

I

Harness connector E29

I

Harness for open or short between motor relay terminal (relay box side) and fusible
link
If NG, repair harness or connectors.

No

©

GO TO 13.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor (Cont’d)

BR-125

13

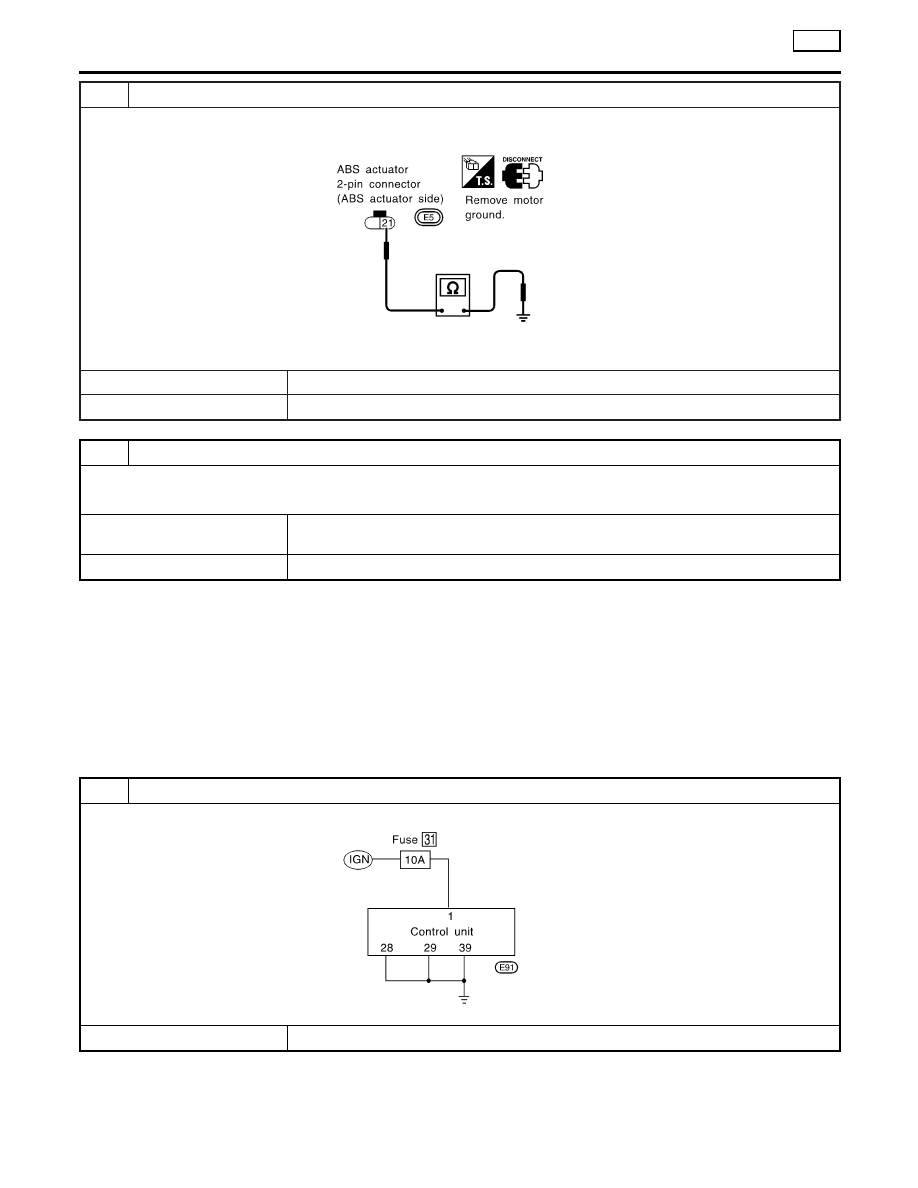

CHECK ABS MOTOR POWER SUPPLY CIRCUIT

1. Remove motor ground.
2. Check continuity between ABS actuator 2-pin connector E5 (ABS actuator side) terminal 21 and ground.

SBR489DH

Does continuity exist?

Yes

©

Replace ABS actuator.

No

©

GO TO 14.

14

CHECK MOTOR

Go to “9. CHECK MOTOR” in “Motor Relay or Motor” (preceding page).

Does motor operate?

Yes

©

Check control unit pin terminals for damage or the connection of control unit harness
connector. Reconnect control unit harness connector. Then retest.

No

©

Replace ABS actuator.

Low Voltage

NHBR0067

DIAGNOSTIC PROCEDURE

NHBR0067S01

Malfunction code No. 57

1

INSPECTION START

ABS control unit power supply and ground circuit inspection

SBR337EB

©

GO TO 2.
