12

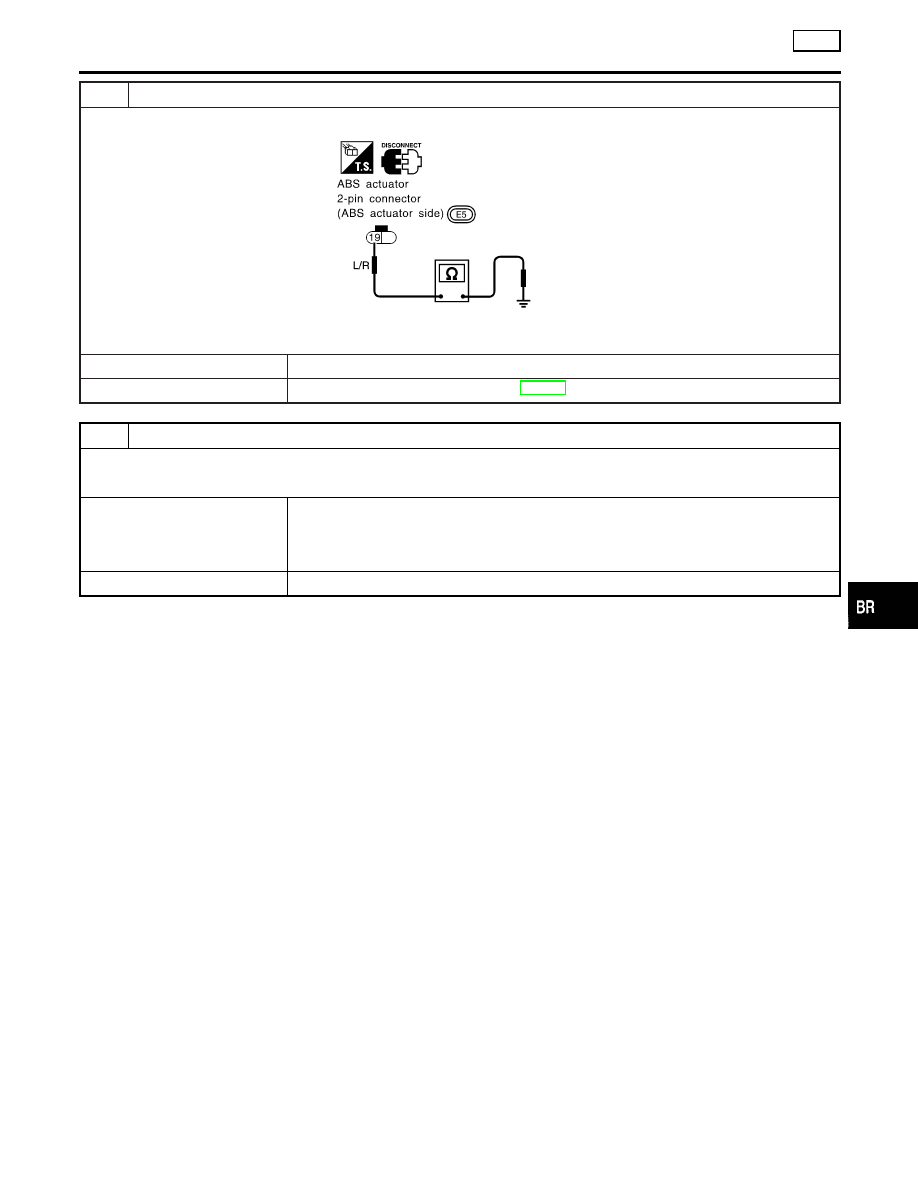

CHECK ABS SOLENOID VALVE

Check continuity between ABS actuator 2-pin connector E5 (ABS actuator side) terminal 19 and ground.

SBR494DH

Does continuity exist?

Yes

©

Replace ABS actuator.

No

©

Go to “ABS Actuator Solenoid Valve”, BR-110.

13

REPLACE FUSE

Replace fuse.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

Check the following.

I

Harness connector E91

I

Harness for open or short between ABS control unit connector and fuse
If NG, repair harness or connectors.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Solenoid Valve Relay (Cont’d)

BR-119

Motor Relay or Motor

=NHBR0065

DIAGNOSTIC PROCEDURE

NHBR0065S01

Malfunction code No. 61

1

INSPECTION START

ABS motor relay inspection

SBR335EB

©

GO TO 2.

2

CHECK MOTOR POWER SUPPLY CIRCUIT

Check 40A [d] fusible link (ABS MTR) for ABS motor relay. For fusible link layout, refer to POWER SUPPLY ROUTING in
EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 10.

3

CHECK CONNECTOR

1. Disconnect connectors from control unit and ABS actuator. Check terminals for damage or loose connection. Then

reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 4.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor

BR-120

4

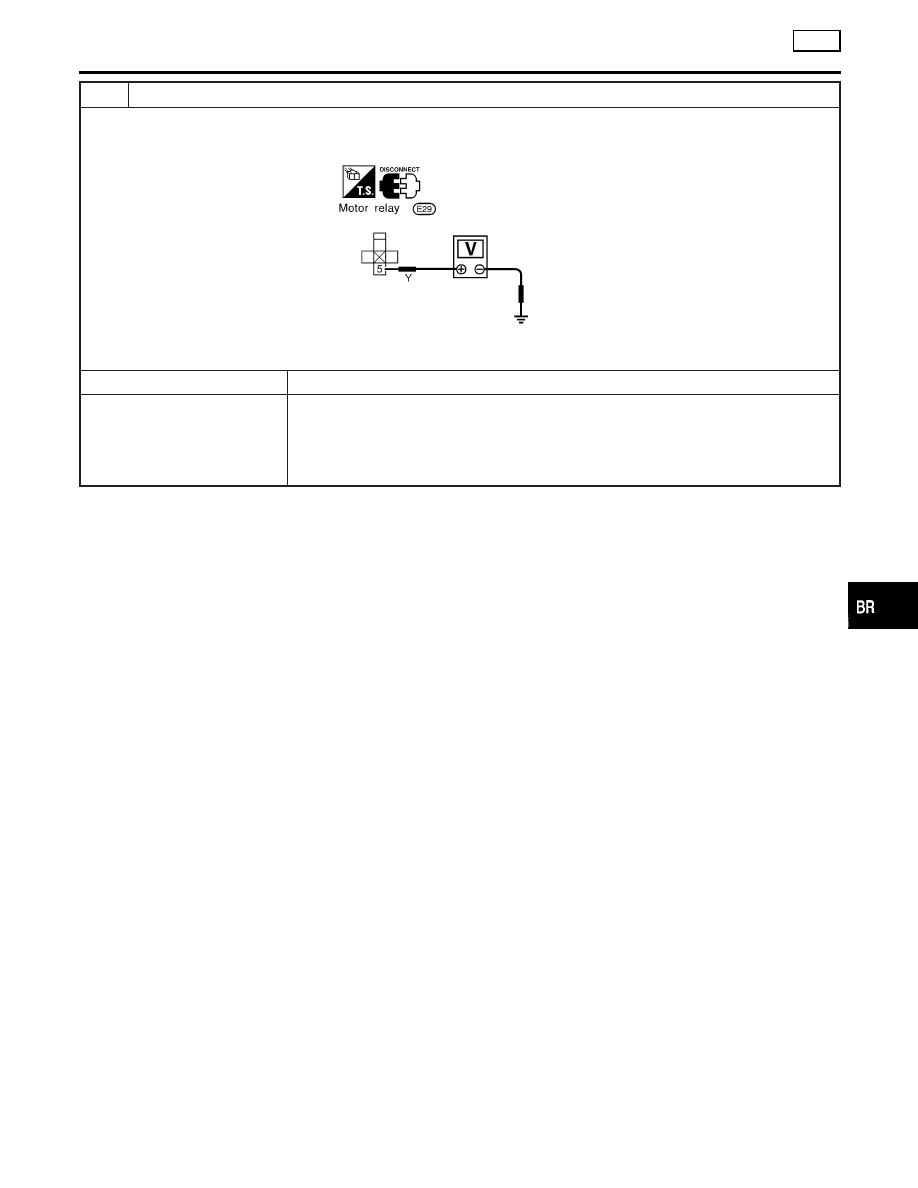

CHECK ABS RELAY UNIT POWER SUPPLY CIRCUIT

1. Remove motor relay.
2. Check voltage between motor relay terminal 5 and ground.

SBR771DI

Does battery voltage exist?

Yes

©

GO TO 5.

No

©

Check the following.

I

Harness connector E29

I

Harness for open or short between motor relay terminal (relay box side) and fusible
link
If NG, repair harness or connectors.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor (Cont’d)

BR-121

5

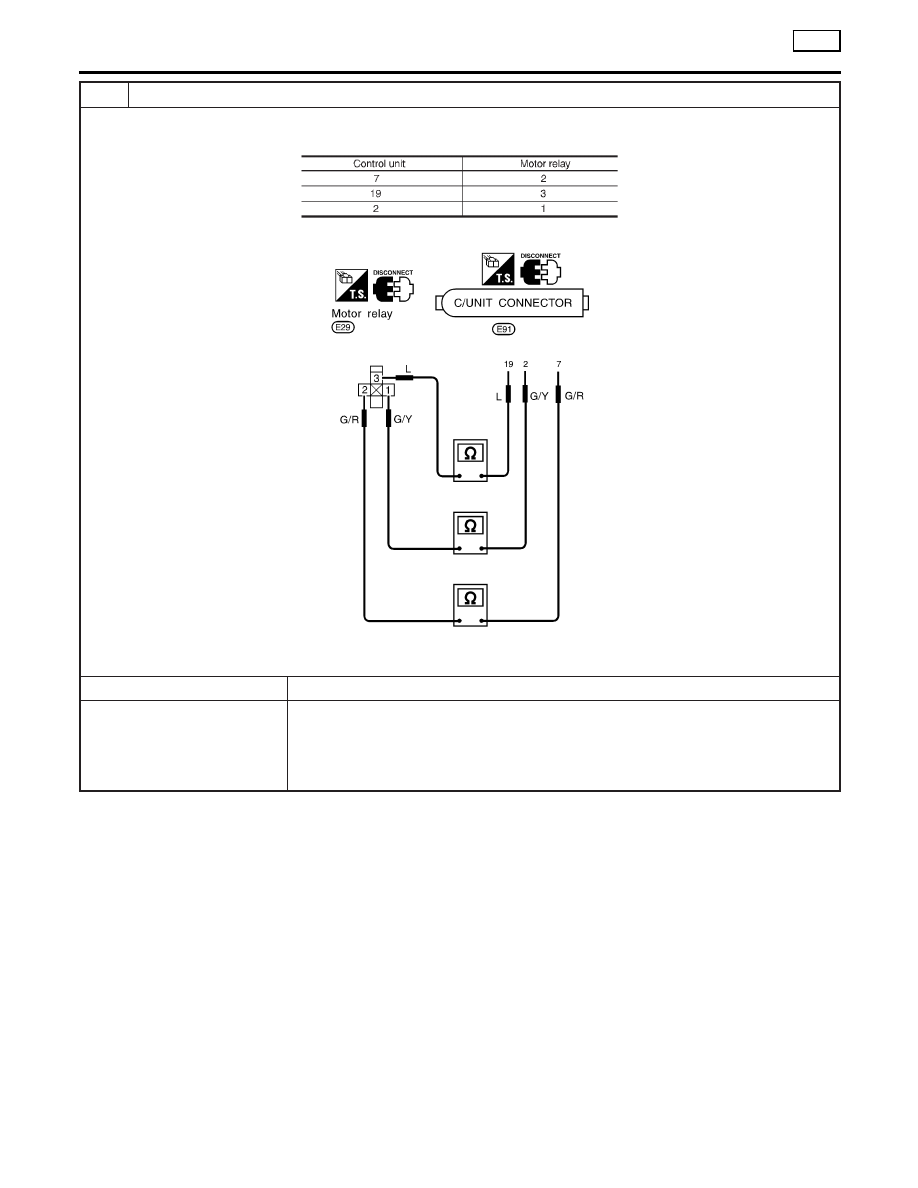

CHECK CIRCUIT

1. Disconnect control unit connector.
2. Check continuity between control unit connector terminals and motor relay terminals.

MTBL0087

SBR772DH

Does continuity exist?

Yes

©

GO TO 6.

No

©

Check the following.

I

Harness connectors E29, E91

I

Harness for open or short between motor relay terminal (relay box side) and control
unit
If NG, repair harness or connectors.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Motor Relay or Motor (Cont’d)

BR-122
