3

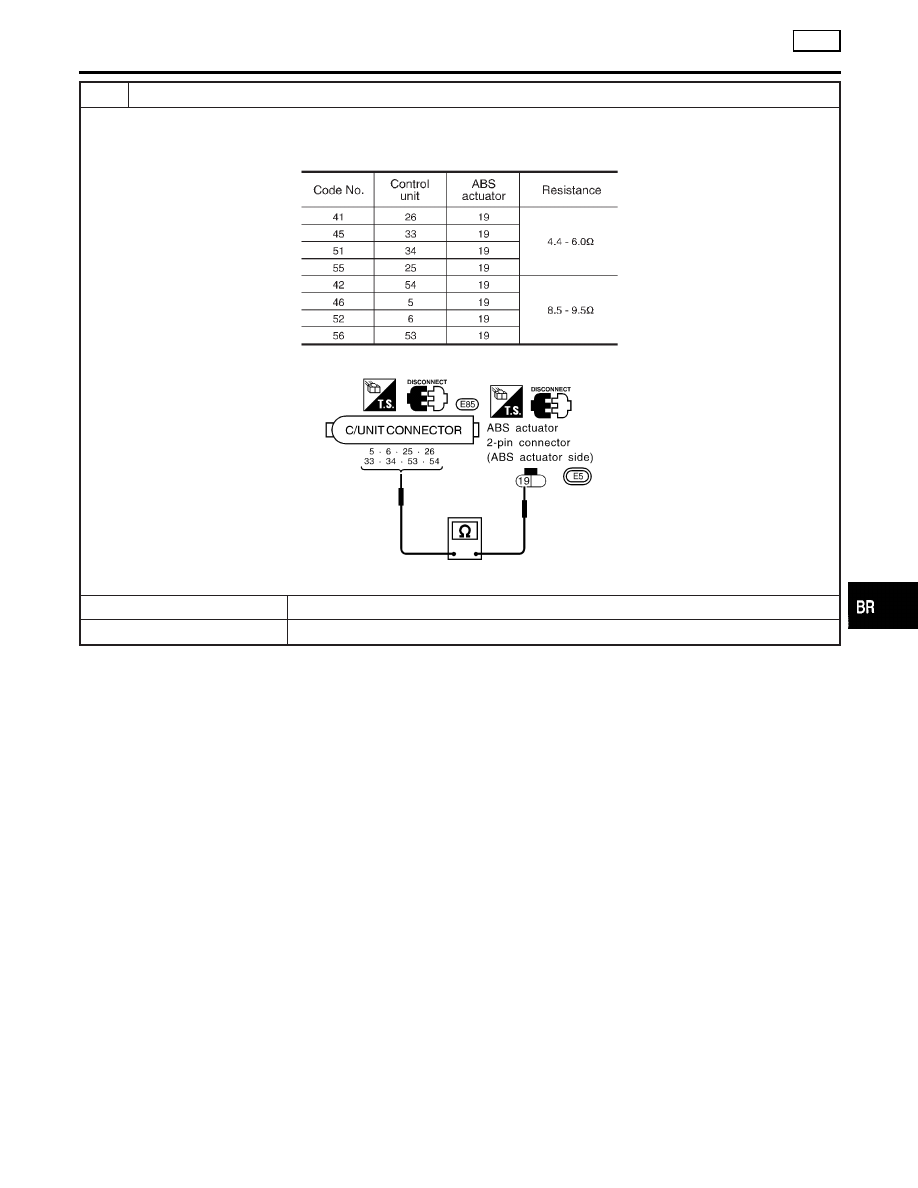

CHECK ABS ACTUATOR SOLENOID VALVE

1. Disconnect connectors from control unit and ABS actuator.
2. Check resistance between control unit connector terminals and ABS actuator 2-pin connector E5 (ABS actuator side)

terminals.

MTBL0084

SBR766DH

Is resistance within specifications?

Yes

©

GO TO 6.

No

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve (Cont’d)

BR-111

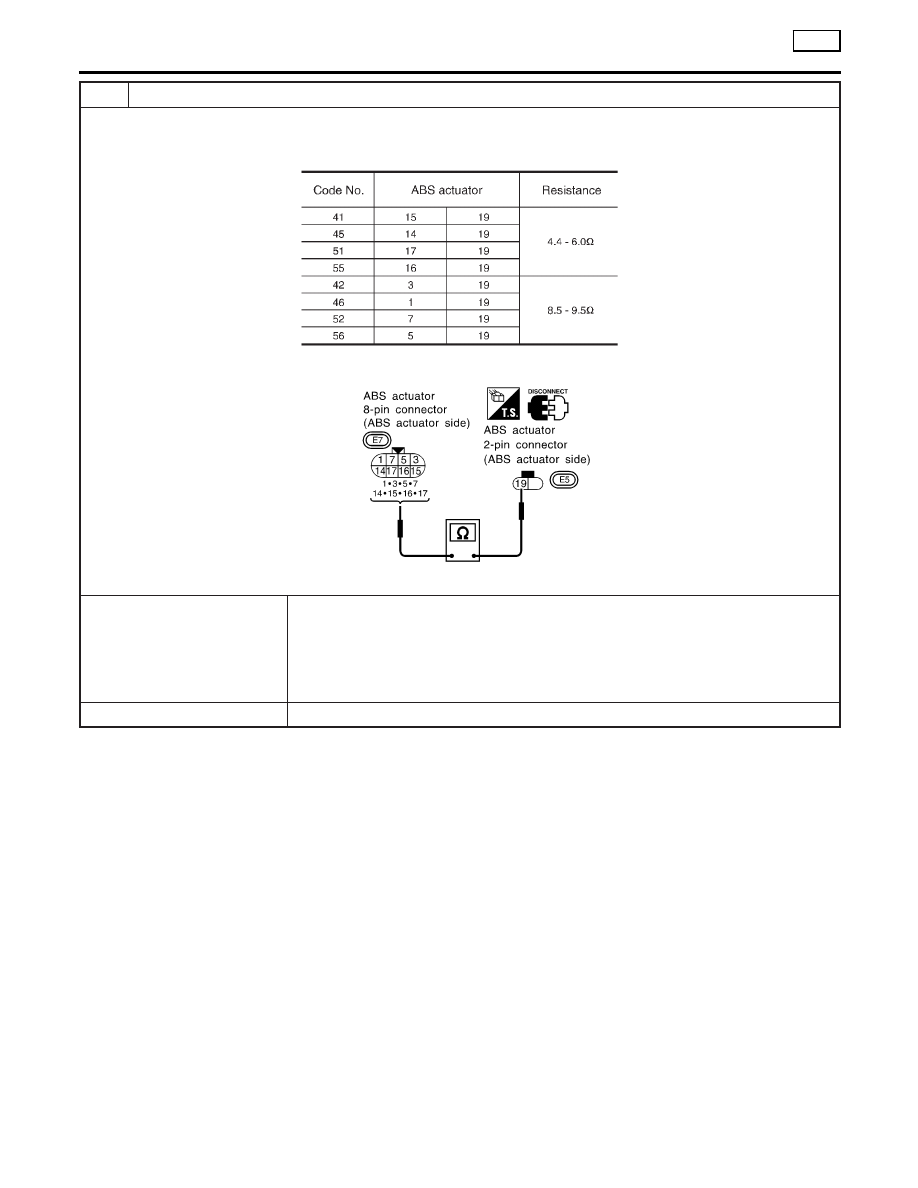

4

CHECK ABS ACTUATOR SOLENOID VALVE

1. Disconnect ABS actuator 8-pin connector.
2. Check resistance between ABS actuator 8-pin connector E7 (ABS actuator side) terminals and ABS actuator 2-pin con-

nector E5 (ABS actuator side) terminals.

MTBL0085

SBR767DH

Is resistance within specifications?

Yes

©

Check the following.

I

Harness connectors E7, E5

I

Harness for open or short between actuator connector and control unit

I

Harness for open or short between actuator 8-pin connector and actuator 2-pin con-
nector
If NG, repair harness or connectors.

No

©

GO TO 5.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve (Cont’d)

BR-112

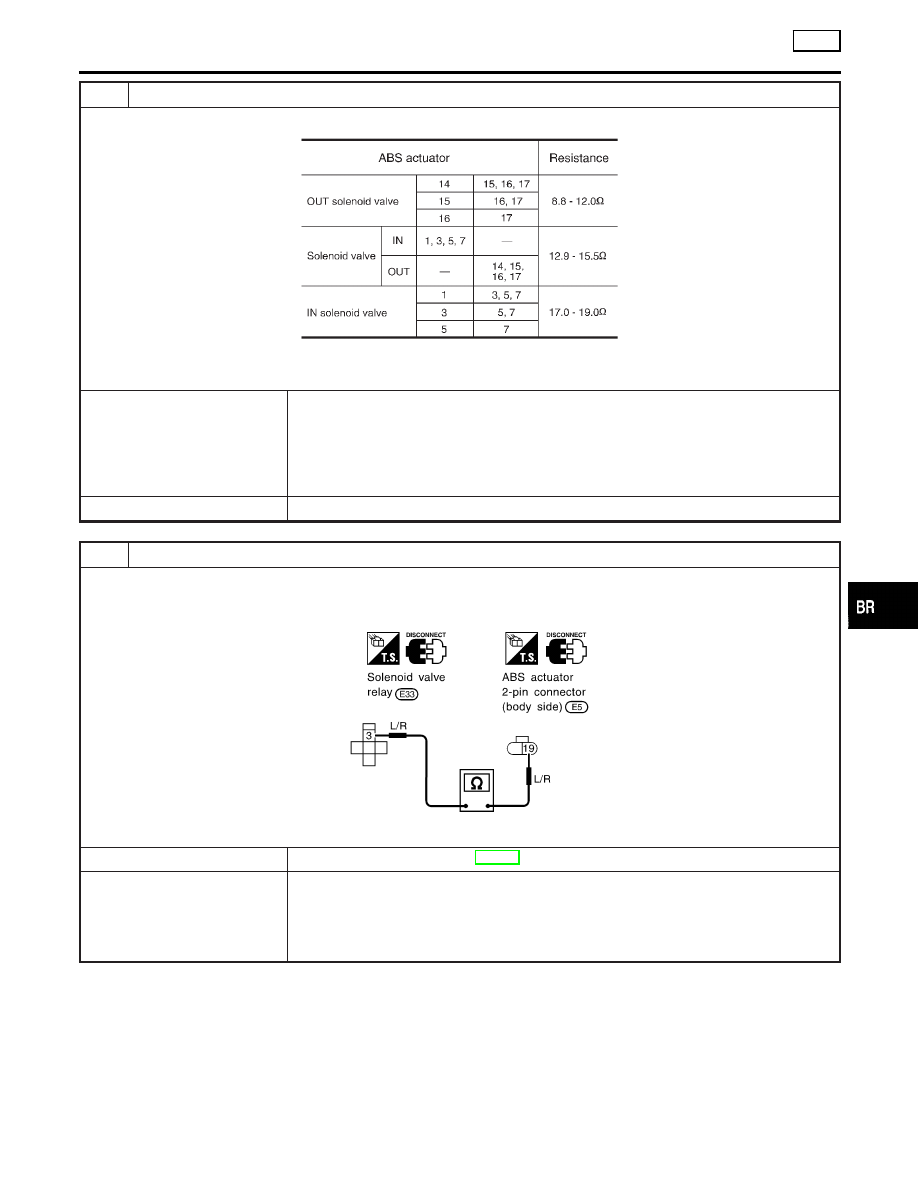

5

CHECK ABS ACTUATOR SOLENOID VALVE

Check resistance between solenoid valve terminals 1, 3, 5, 7, 14, 15, 16, 17.

MTBL0086

Is resistance within specifications?

Yes

©

Check the following.

I

Harness connectors E7, E5

I

Harness for open or short between actuator connector and control unit

I

Harness for open or short between actuator 8-pin connector and actuator 2-pin con-
nector
If NG, repair harness or connectors.

No

©

Replace ABS actuator.

6

CHECK ABS ACTUATOR SOLENOID VALVE RELAY

1. Remove solenoid valve relay.
2. Check continuity between ABS actuator 2-pin connector E5 (body side) terminal 19 and solenoid valve relay terminal 3.

Continuity should exist.

SBR768DH

Does continuity exist?

Yes

©

Go to “Solenoid Valve Relay”, BR-114.

No

©

Check the following.

I

Harness connectors E33, E5

I

Harness for open or short between actuator connector and solenoid valve relay termi-
nal (relay box side)
If NG, repair harness or connectors.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve (Cont’d)

BR-113

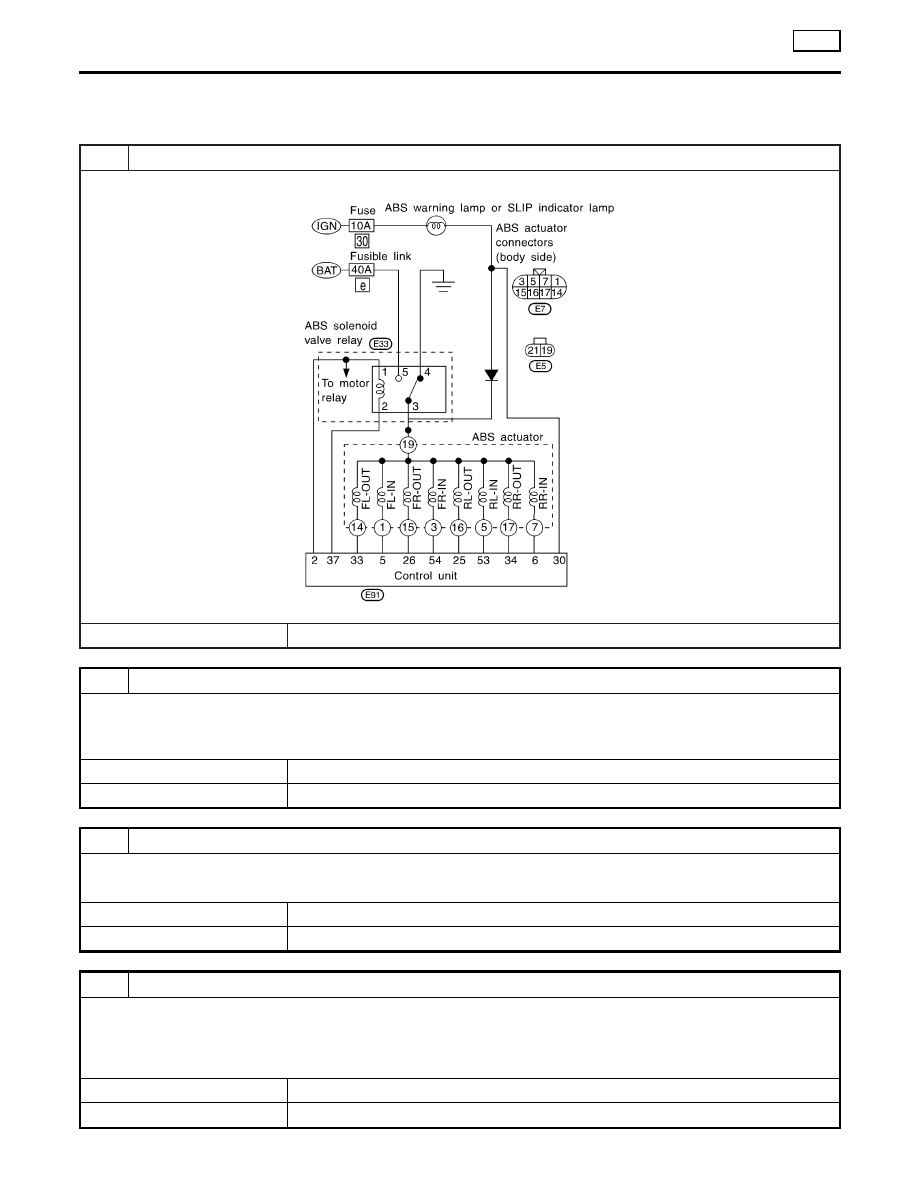

Solenoid Valve Relay

NHBR0066

DIAGNOSTIC PROCEDURE

NHBR0066S01

Malfunction code No. 63

1

INSPECTION START

Solenoid valve relay inspection

SBR334EB

©

GO TO 2.

2

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

Check 40A [e] fusible link (ABS ACTR) for ABS solenoid valve relay. For fusible link layout, refer to POWER SUPPLY
ROUTING in EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 9.

3

CHECK FUSE

Check 10A fuse No. 30. For fuse layout, refer to “POWER SUPPLY ROUTING” in EL section.

Is fuse OK?

Yes

©

GO TO 4.

No

©

GO TO 13.

4

CHECK CONNECTOR

1. Disconnect connectors from control unit and ABS actuator. Check terminals for damage or loose connection. Then

reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Solenoid Valve Relay

BR-114
