Wheel Sensor or Rotor

NHBR0064

DIAGNOSTIC PROCEDURE

NHBR0064S01

Malfunction code No. 21, 22, 25, 26, 31, 32, 35, 36 or 18
NOTE:
Wheel position should be identified by code No. except code No.
18 (sensor rotor).

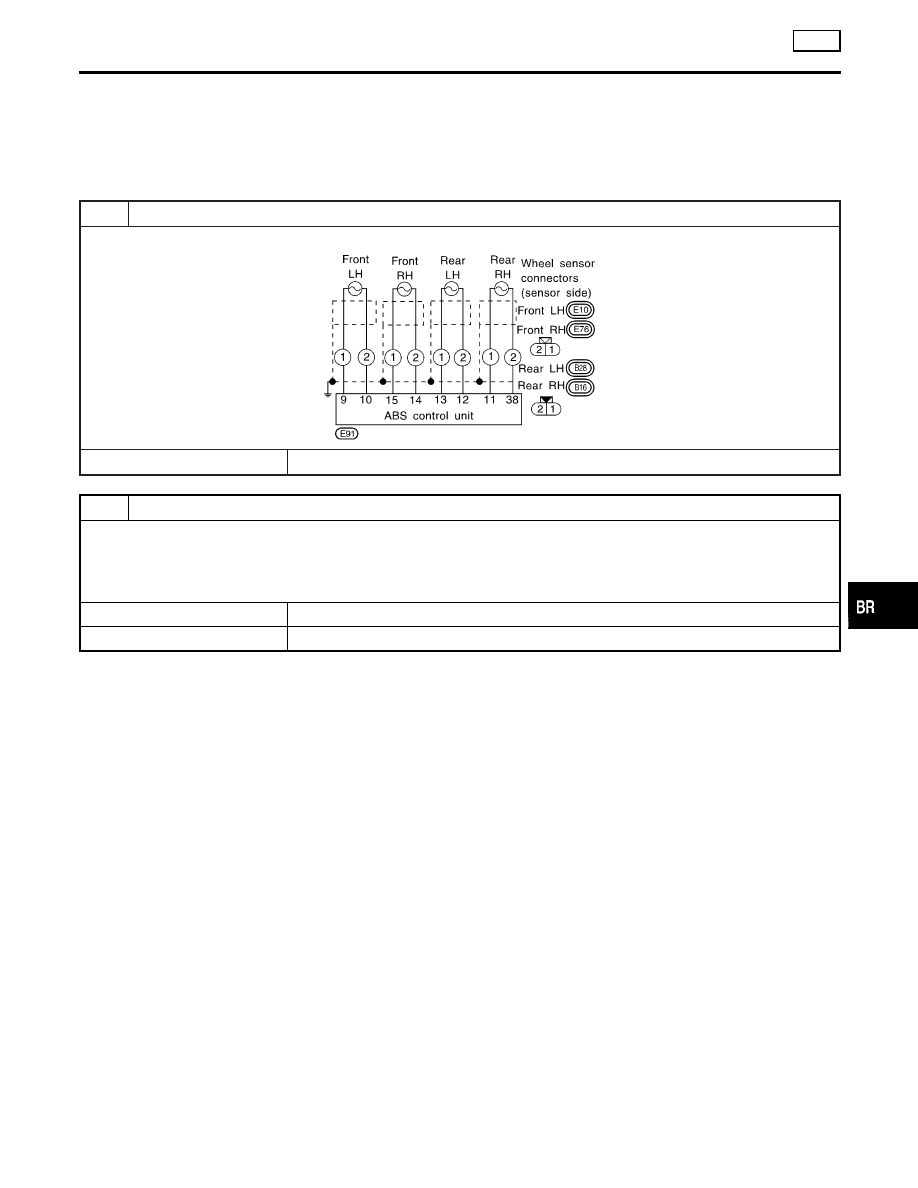

1

INSPECTION START

Wheel sensor inspection

SBR769DE

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connectors from control unit and wheel sensor of malfunction code No. Check terminals for damage or

loose connections. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Wheel Sensor or Rotor

BR-107

3

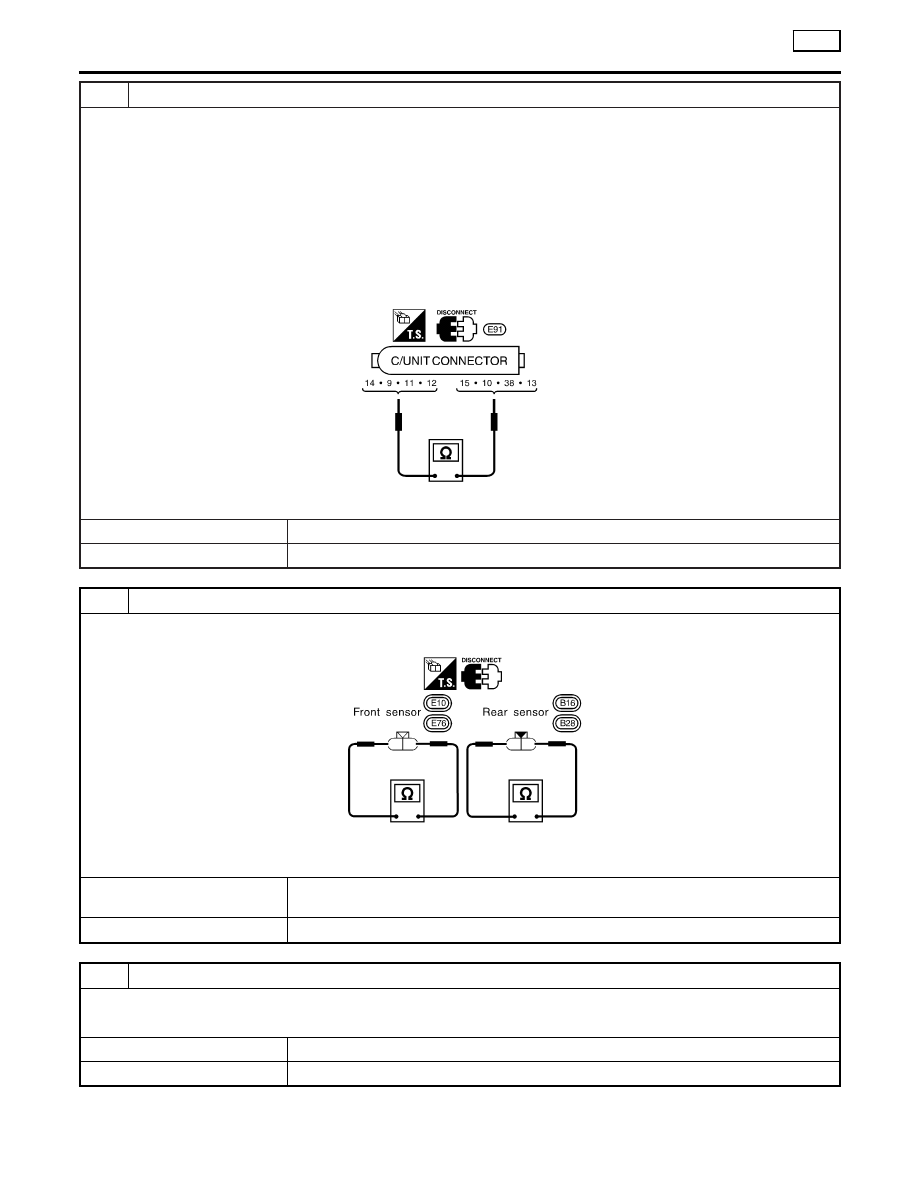

CHECK WHEEL SENSOR CIRCUIT

1. Disconnect control unit connector.
2. Check resistance between control unit connector terminals.

Code No. 21 or 22 (Front RH wheel)
Terminals 14 and 15
Code No. 25 or 26 (Front LH wheel)
Terminals 9 and 10
Code No. 31 or 32 (Rear RH wheel)
Terminals 11 and 38
Code No. 35 or 36 (Rear LH wheel)
Terminals 12 and 13

Resistance: 0.8 - 1.85 k

Ω

SBR247DJ

Is resistance 0.8 - 1.85 k

Ω

?

Yes

©

GO TO 5.

No

©

GO TO 4.

4

CHECK WHEEL SENSOR

Check resistance of each sensor. (See NOTE)

Resistance: 0.8 - 1.85 k

Ω

SBR761DE

Is resistance 0.8 - 1.85 k

Ω

?

Yes

©

Repair harness and connectors between control unit connector and wheel sensor con-
nector.

No

©

Replace wheel sensor.

5

CHECK TIRE

Check for inflation pressure, wear and size of each tire.

Are tire pressure and size correct and is tire wear within specifications?

Yes

©

GO TO 6.

No

©

Adjust tire pressure or replace tire(s).

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Wheel Sensor or Rotor (Cont’d)

BR-108

6

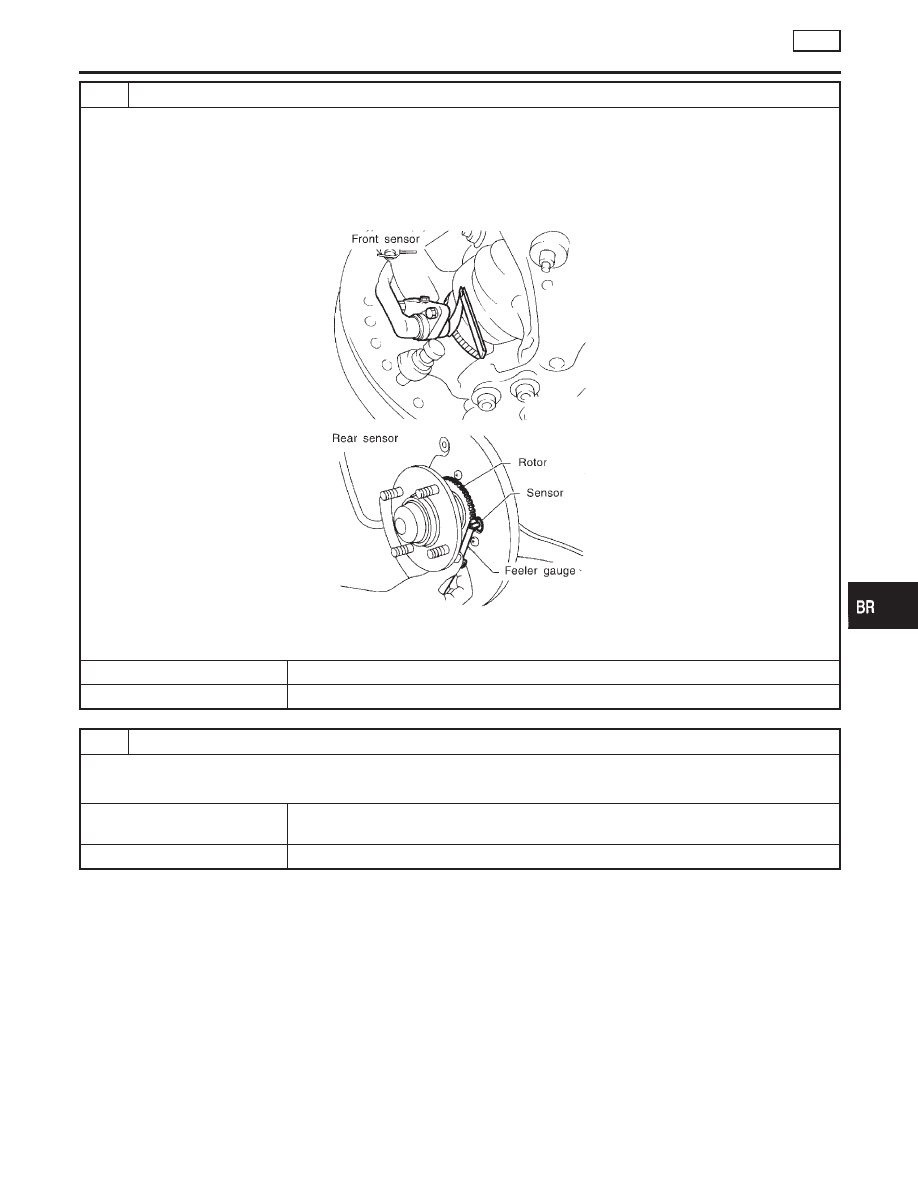

CHECK WHEEL BEARING

Check wheel bearing axial end play.
Check clearance between sensor and rotor.

Clearance:

Front

0.273 - 0.925 mm (0.0107 - 0.0364 in)

Rear

0.387 - 0.992 mm (0.0152 - 0.0391 in)

SBR605AA

SBR069CA

Is axial end play and clearance within specifications?

Yes

©

GO TO 7.

No

©

Clean sensor fixing portion, or replace sensor.

7

CHECK SENSOR ROTOR

Check sensor rotor for teeth damage.

Is sensor rotor free from damage?

Yes

©

Check control unit pin terminals for damage or the connection of control unit harness
connector. Reconnect control unit harness connector. Then retest.

No

©

Replace sensor rotor.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

Wheel Sensor or Rotor (Cont’d)

BR-109

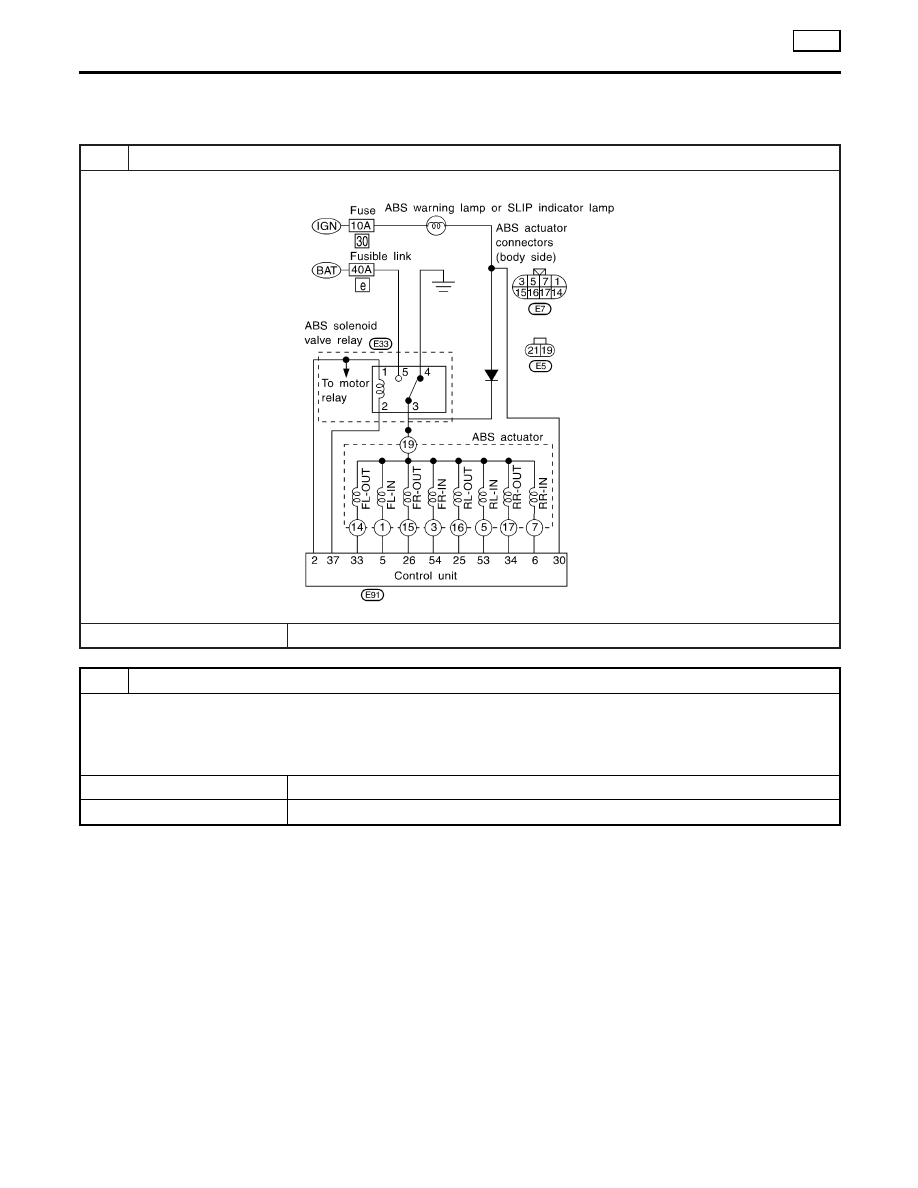

ABS Actuator Solenoid Valve

=NHBR0063

DIAGNOSTIC PROCEDURE

NHBR0063S01

Malfunction code No. 41, 45, 51, 55, 42, 46, 52, 56

1

INSPECTION START

ABS actuator solenoid valve inspection

SBR334EB

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connectors from control unit, ABS actuator and ABS solenoid valve relay. Check terminals for damage or

loose connections. Then reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

TCS

ABS Actuator Solenoid Valve
