Infiniti I30 (A33). Manual - part 121

8

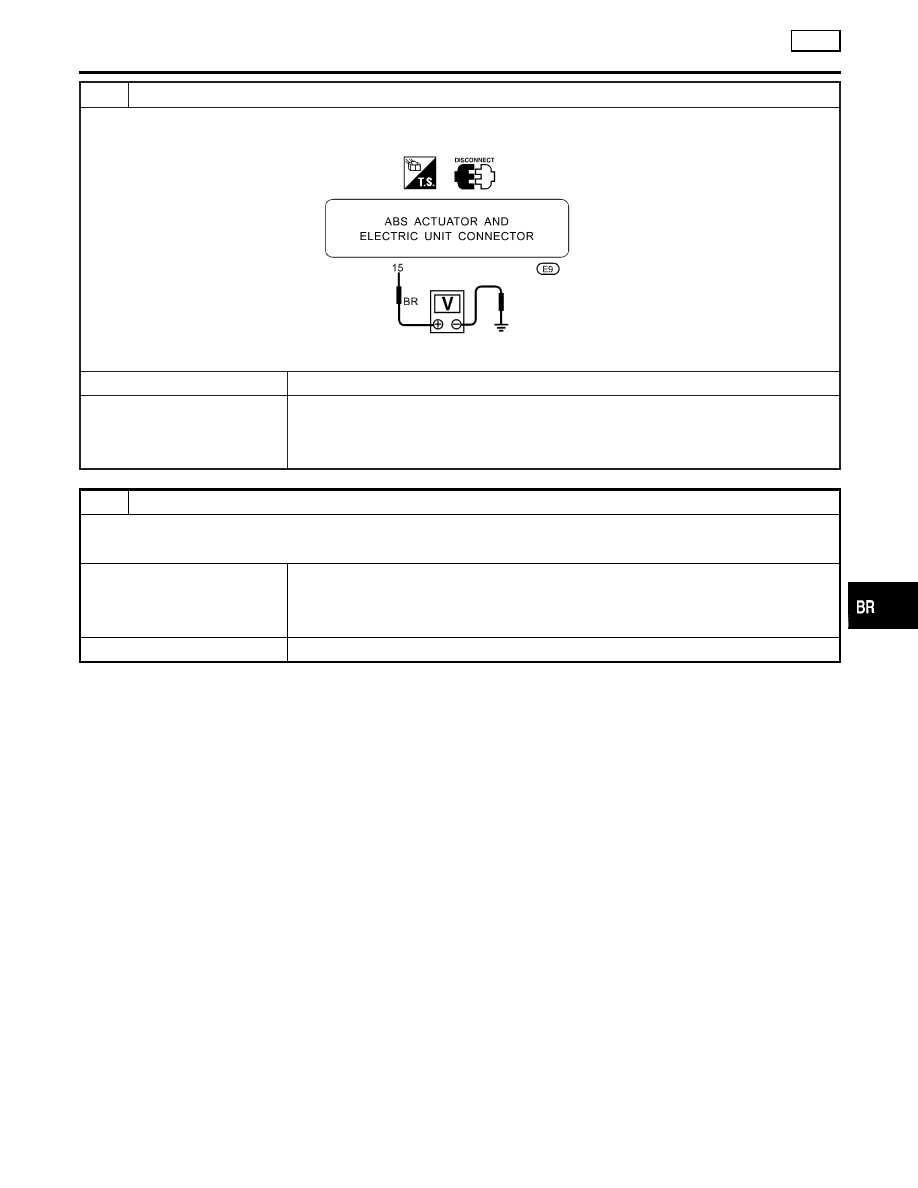

CHECK RELAY UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check continuity between ABS actuator and electric unit connector terminal 15 and ground.

SBR592E

Does continuity exist?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

9

REPLACE FUSE

Replace fuse.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fuse
If NG, repair harness or connectors.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-67

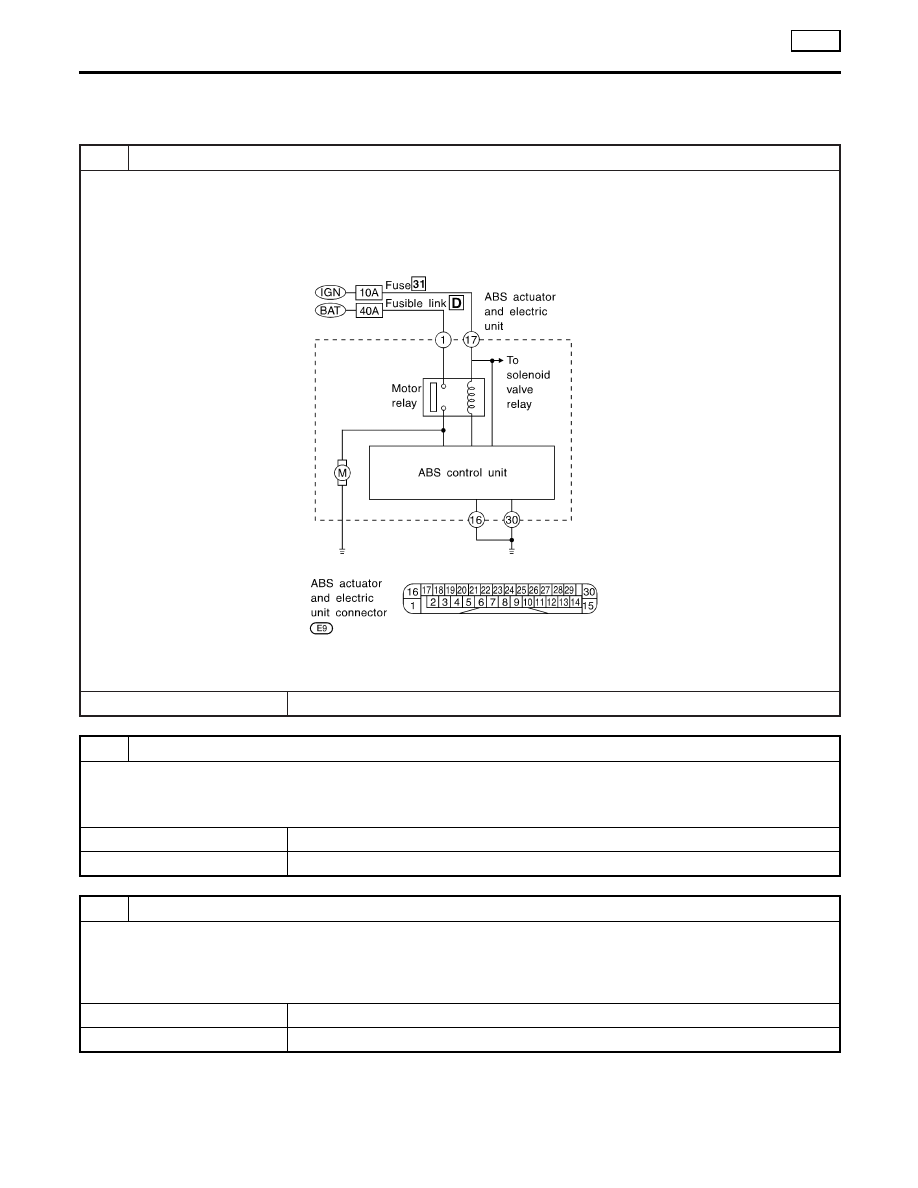

Motor Relay or Motor

=NHBR0117

DIAGNOSTIC PROCEDURE

NHBR0117S01

Malfunction code No. 61

1

INSPECTION START

ABS motor relay inspection

SBR593EA

©

GO TO 2.

2

CHECK MOTOR POWER SUPPLY CIRCUIT

Check 40A [D] fusible link (ABS MTR) for ABS motor relay. For fusible link layout, refer to POWER SUPPLY ROUTING in
EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 6.

3

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector. Check terminals for damage or loose connection. Then reconnect

connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 4.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor

BR-68

4

CHECK MOTOR RELAY POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 1 and ground.

SBR594E

Does battery voltage exist?

Yes

©

GO TO 5.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

5

CHECK ABS ACTUATOR AND ELECTRIC UNIT GROUND CIRCUIT

Refer to ABS ACTUATOR AND ELECTRIC UNIT GROUND in Ground Circuit Check, BR-60.

Is ground circuit OK?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and ground
If NG, repair harness or connectors.

6

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 7.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-69

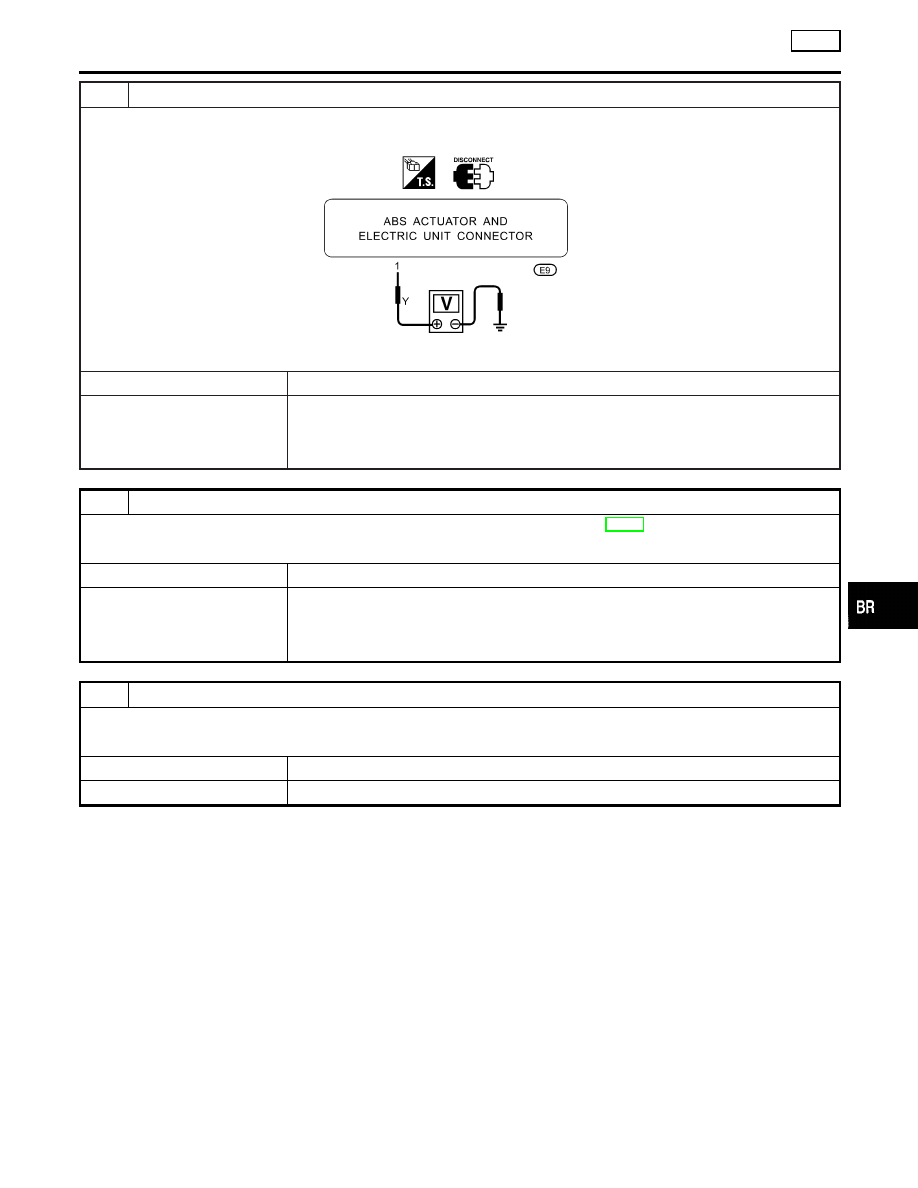

7

CHECK ABS ACTUATOR MOTOR POWER SUPPLY CIRCUIT

1. Disconnect battery cable and ABS actuator and electric unit connector.
2. Check continuity between ABS actuator and electric unit connector terminal 1 and ground.

SBR594E

Does continuity exist?

Yes

©

Check ABS actuator and electric unit pin terminals for damage or the connection of ABS
actuator and electric unit harness connector. Reconnect ABS actuator and electric unit
harness connector. Then retest.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

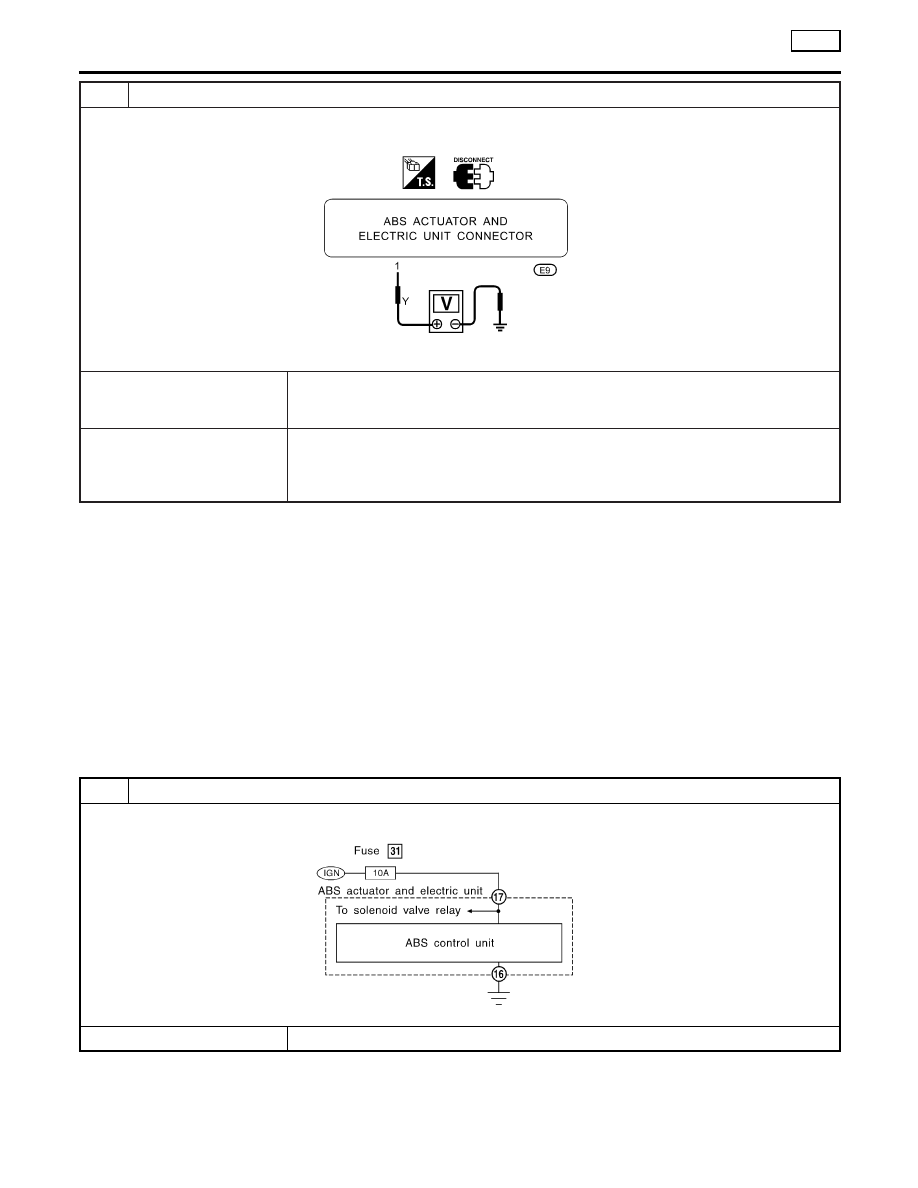

Low Voltage

NHBR0118

DIAGNOSTIC PROCEDURE

NHBR0118S01

Malfunction code No. 57

1

INSPECTION START

ABS actuator and electric unit power supply and ground circuit inspection

SBR595E

©

GO TO 2.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor (Cont’d)

BR-70
