3

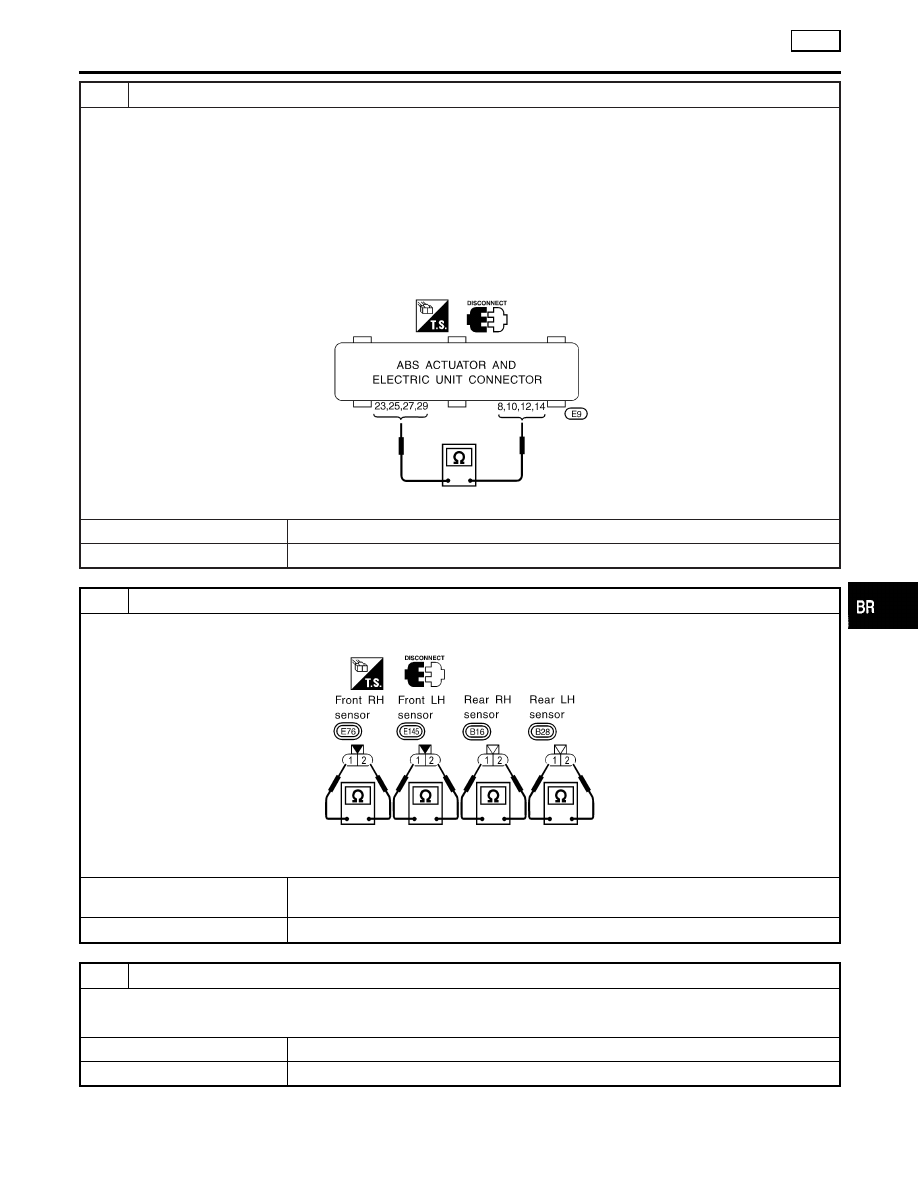

CHECK WHEEL SENSOR CIRCUIT

1. Disconnect control unit connector.
2. Check resistance between control unit connector terminals.

Code No. 21 or 22 (Front RH wheel)
Terminals 10 and 25
Code No. 25 or 26 (Front LH wheel)
Terminals 8 and 23
Code No. 31 or 32 (Rear RH wheel)
Terminals 14 and 29
Code No. 35 or 36 (Rear LH wheel)
Terminals 12 and 27

Resistance: 0.8 - 1.85 k

Ω

SBR477EB

Is resistance 0.8 - 1.85 k

Ω

?

Yes

©

GO TO 5.

No

©

GO TO 4.

4

CHECK WHEEL SENSOR

Check resistance of each sensor. (See NOTE.)

Resistance: 0.8 - 1.85 k

Ω

SBR478ED

Is resistance 0.8 - 1.85 k

Ω

?

Yes

©

Repair harness and connectors between control unit connector and wheel sensor con-
nector.

No

©

Replace wheel sensor.

5

CHECK TIRE

Check for inflation pressure, wear and size of each tire.

Are tire pressure and size correct and is tire wear within specifications?

Yes

©

GO TO 6.

No

©

Adjust tire pressure or replace tire(s).

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor (Cont’d)

BR-63

6

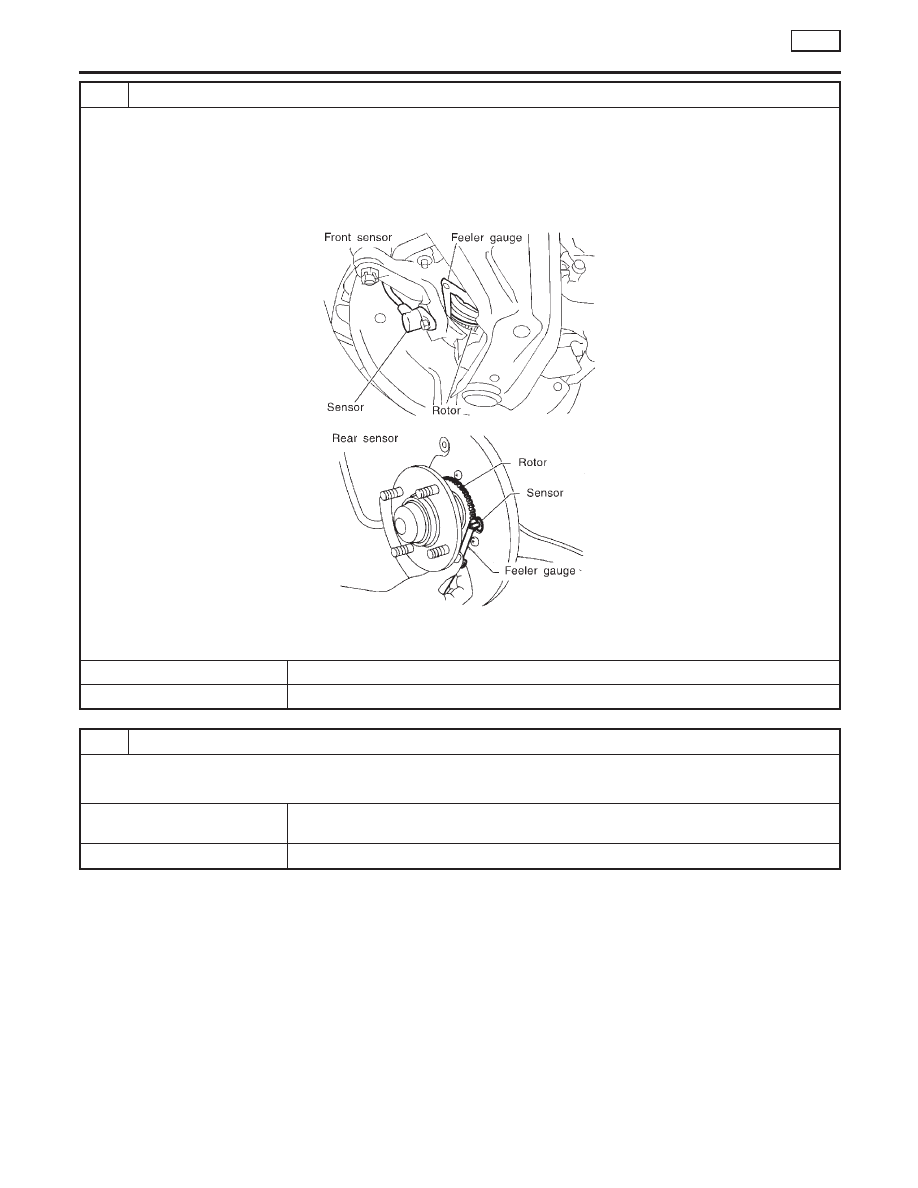

CHECK WHEEL BEARING

Check wheel bearing axial end play.
Check clearance between sensor and rotor.

Clearance:

Front

0.273 - 0.925 mm (0.0107 - 0.0364 in)

Rear

0.385 - 0.973 mm (0.0152 - 0.0383 in)

SBR333E

SBR069CA

Is axial end play and clearance within specifications?

Yes

©

GO TO 7.

No

©

Clean sensor fixing portion, or replace sensor.

7

CHECK SENSOR ROTOR

Check sensor rotor for teeth damage.

Is sensor rotor free from damage?

Yes

©

Check control unit pin terminals for damage or the connection of control unit harness
connector. Reconnect control unit harness connector. Then retest.

No

©

Replace sensor rotor.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor (Cont’d)

BR-64

ABS Actuator Solenoid Valve or Solenoid Valve
Relay

=NHBR0116

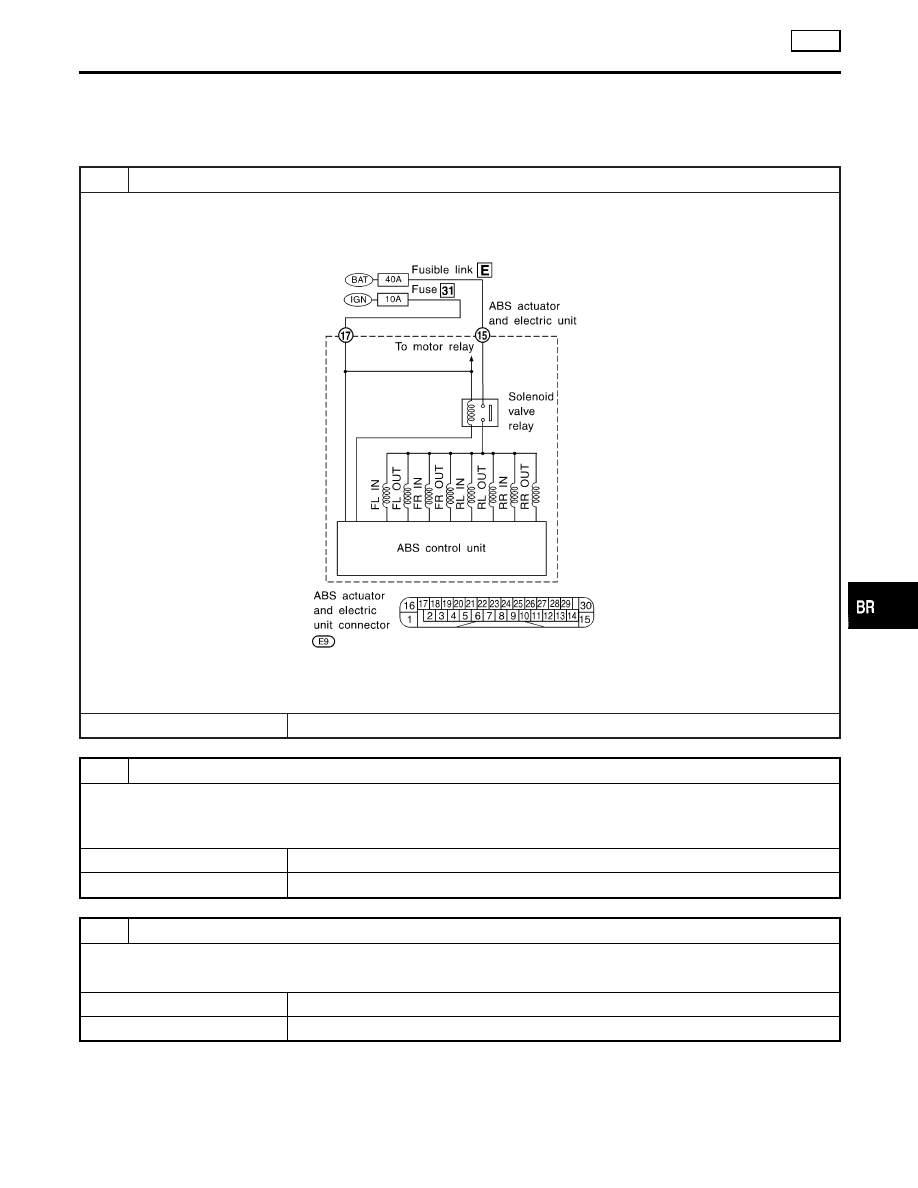

DIAGNOSTIC PROCEDURE

NHBR0116S01

Malfunction code No. 41, 45, 55, 42, 46, 56, 63, 51, 52

1

INSPECTION START

Solenoid valve relay inspection

SBR591EA

©

GO TO 2.

2

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

Check 40A [E] fusible link (ABS ACTR) for ABS solenoid valve relay. For fusible link layout, refer to POWER SUPPLY
ROUTING in EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 7.

3

CHECK FUSE

Check 10A fuse No. 31. For fuse layout, refer to “POWER SUPPLY ROUTING” in EL section.

Is fuse OK?

Yes

©

GO TO 4.

No

©

GO TO 9.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay

BR-65

4

CHECK CONNECTOR

1. Disconnect connectors from control unit and ABS actuator. Check terminals for damage or loose connection. Then

reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

5

CHECK GROUND CIRCUIT

Refer to ABS ACTUATOR AND ELECTRIC UNIT in Ground Circuit Check, BR-60.

Is ground circuit OK?

Yes

©

GO TO 6.

No

©

Repair harness and connectors.

6

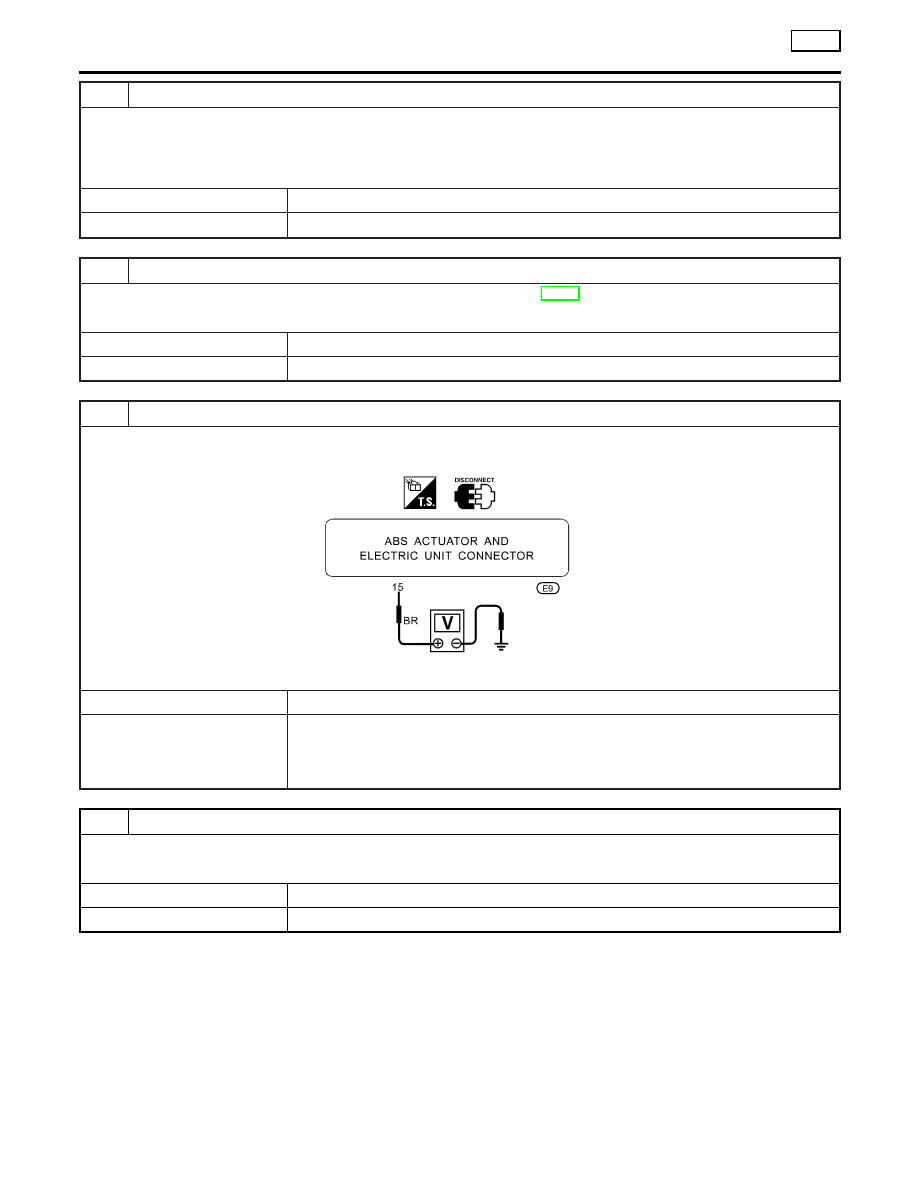

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 15 and ground.

SBR592E

Does battery voltage exist?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E9

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

7

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 8.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-66
