Infiniti I30 (A33). Manual - part 94

SAT017F

19. Install needle bearing on high clutch drum.

I

Apply petroleum jelly to needle bearing.

I

Pay attention to direction of needle bearing.

SAT016F

20. Remove paper rolled around input shaft.
21. Install input shaft assembly in reverse clutch.

I

Align teeth of reverse clutch drive plates before installing.

SAT015F

22. Install reverse clutch assembly on transmission case.

I

Align teeth of high clutch drive plates before installing.

Adjustment (2)

NHAT0180

When any parts listed below are replaced, adjust total end play and
reverse clutch end play.

Part name

Total end play

Reverse clutch end

play

Transmission case

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-373

SAT213F

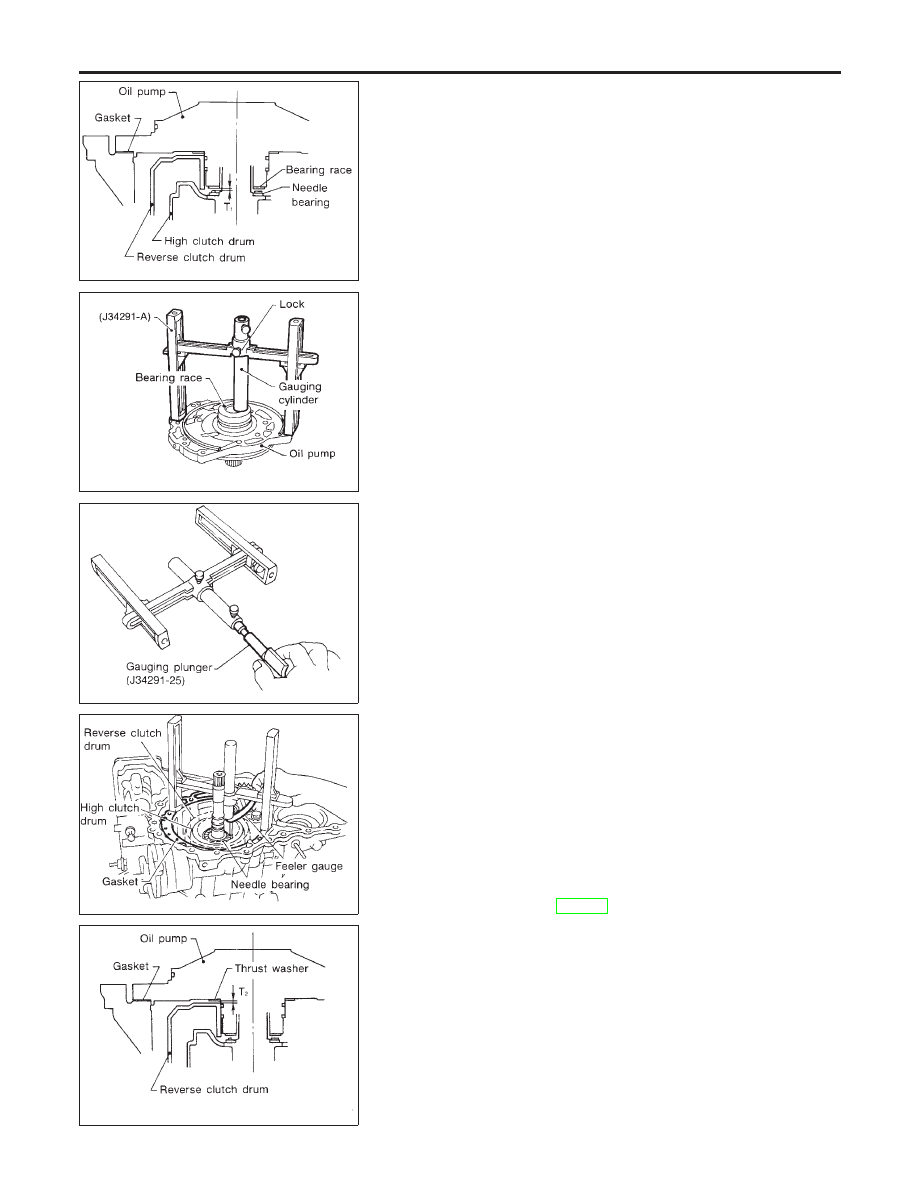

TOTAL END PLAY

NHAT0180S01

1.

Adjust total end play “T

1

”.

SAT214FB

a.

With original bearing race installed, place Tool onto oil pump.
The long ends of legs should be placed firmly on machined
surface of oil pump assembly. The gauging cylinder should rest
on top of bearing race. Lock gauging cylinder in place with set
screw.

SAT215FA

b.

Install gauging plunger into cylinder.

SAT216F

c.

With needle bearing installed on high clutch drum, place Tool
legs on machined surface of transmission case (with gasket).
Then allow plunger to rest on needle bearing.

d.

Measure gap between cylinder and plunger. This measure-
ment should give exact total end play.

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of bearing race as necessary.

Available bearing race for adjusting total end play:

Refer to SDS, AT-390.

SAT218F

2.

Adjust reverse clutch drum end play “T

2

”.

ASSEMBLY

Adjustment (2) (Cont’d)

AT-374

SAT219FA

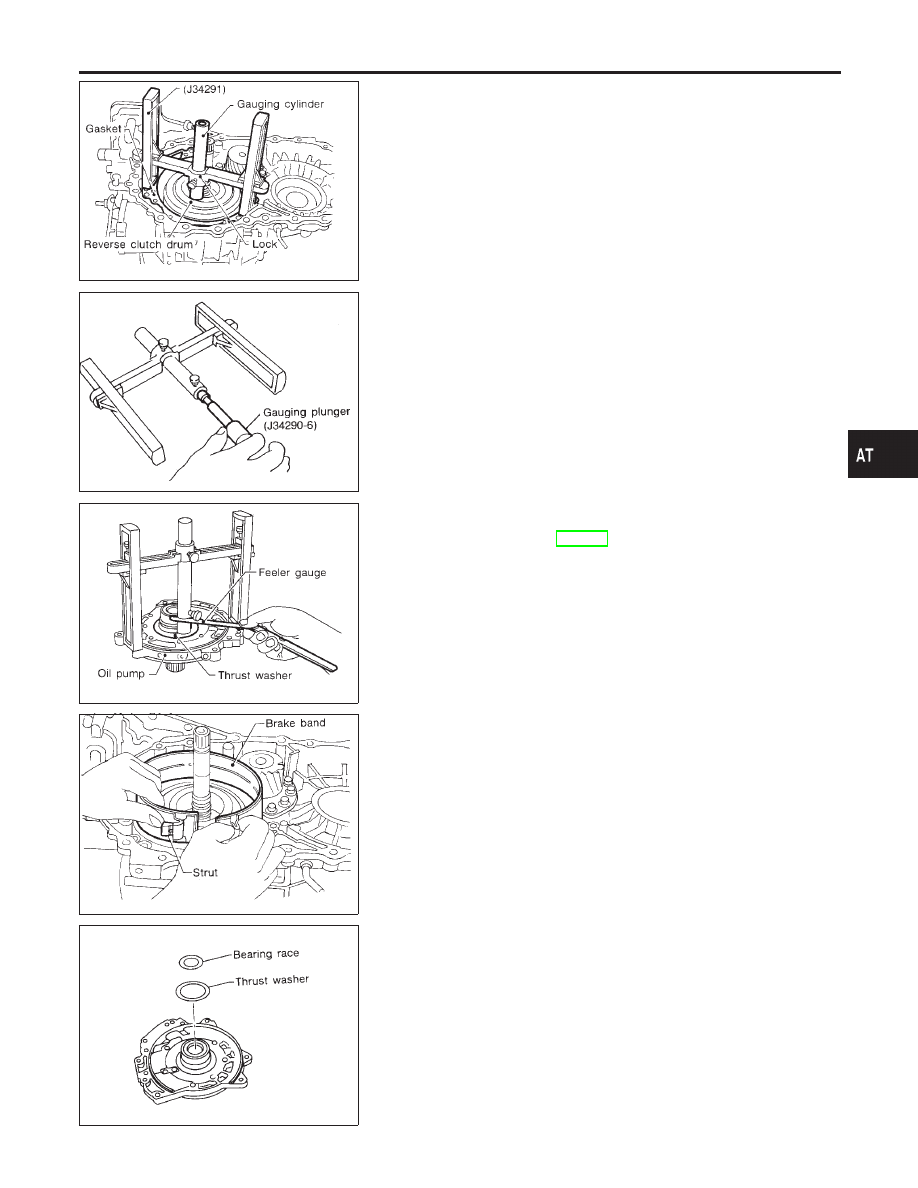

a.

Place Tool on machined surface of transmission case (with
gasket). Then allow gauging cylinder to rest on reverse clutch
drum. Lock cylinder in place with set screw.

SAT314F

SAT221F

b.

Install gauging plunger into cylinder.

c.

With original thrust washer installed on oil pump, place Tool
legs onto machined surface of oil pump assembly. Then allow
plunger to rest on thrust washer.

d.

Measure gap between cylinder and plunger with feeler gauge.
This measurement should give exact reverse clutch drum end
play.

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

I

If end play is out of specification, decrease or increase thick-
ness of thrust washer as necessary.

Available thrust washer for adjusting reverse clutch
drum end play:

Refer to SDS, AT-390.

SAT196F

Assembly (3)

NHAT0181

1.

Install anchor end pin and lock nut on transmission case.

2.

Place brake band on outside of reverse clutch drum. Tighten
anchor end pin just enough so that brake band is evenly fitted
on reverse clutch drum.

SAT013F

3.

Place bearing race selected in total end play adjustment step
on oil pump cover.

I

Apply petroleum jelly to bearing race.

4.

Place thrust washer selected in reverse clutch end play step
on reverse clutch drum.

I

Apply petroleum jelly to thrust washer.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Adjustment (2) (Cont’d)

AT-375

SAT012F

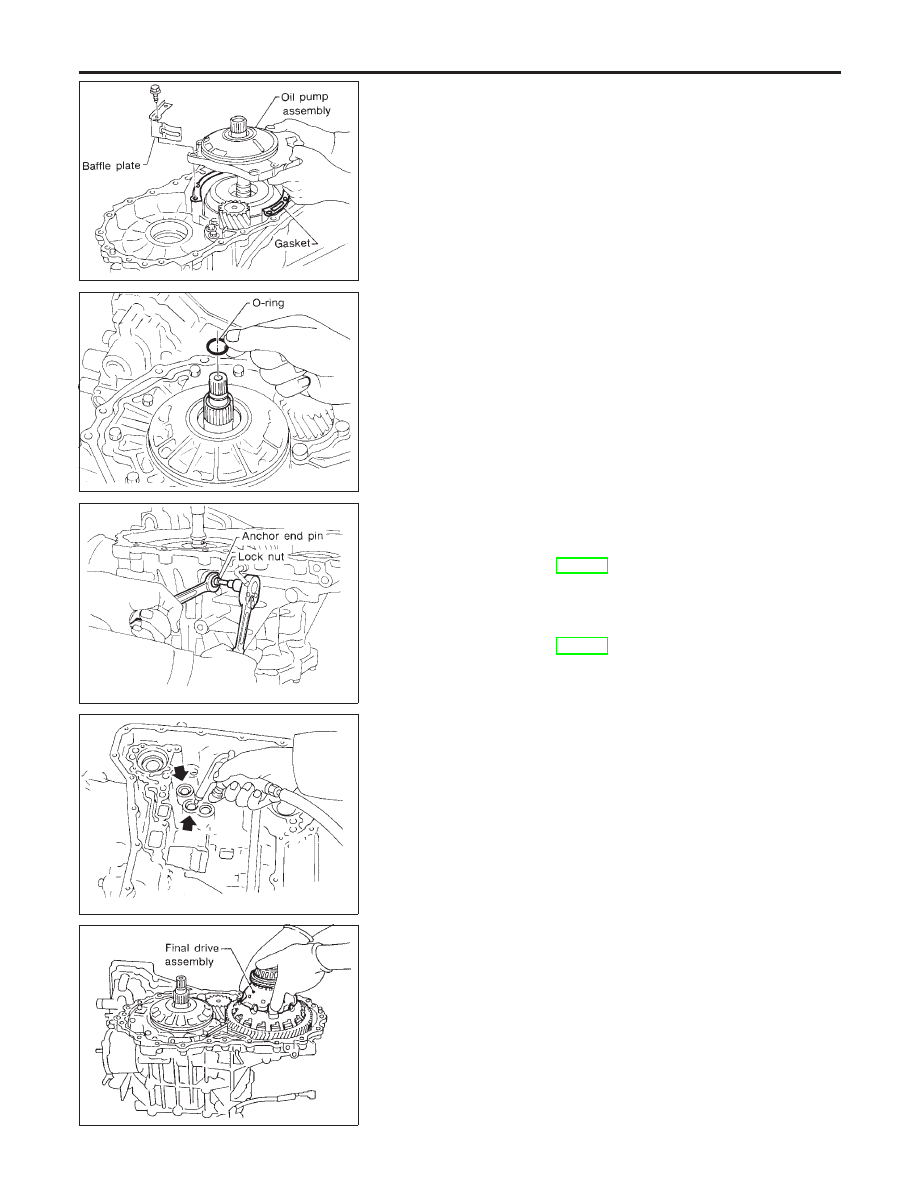

5.

Install oil pump assembly, baffle plate and gasket on transmis-
sion case.

6.

Tighten oil pump fixing bolts to the specified torque.

SAT225F

7.

Install O-ring to input shaft.

I

Apply ATF to O-ring.

SAT014FA

8.

Adjust brake band.

a.

Tighten anchor end pin to the specified torque.

Anchor end pin:

Refer to SDS, AT-386.

b.

Back off anchor end pin two and a half turns.

c.

While holding anchor end pin, tighten lock nut.

Lock nut:

Refer to SDS, AT-386.

SAT397D

9.

Apply compressed air to oil holes of transmission case and
check operation of brake band.

SAT228F

10. Install final drive assembly on transmission case.

ASSEMBLY

Assembly (3) (Cont’d)

AT-376
