Infiniti I30 (A33). Manual - part 87

AAT426

5.

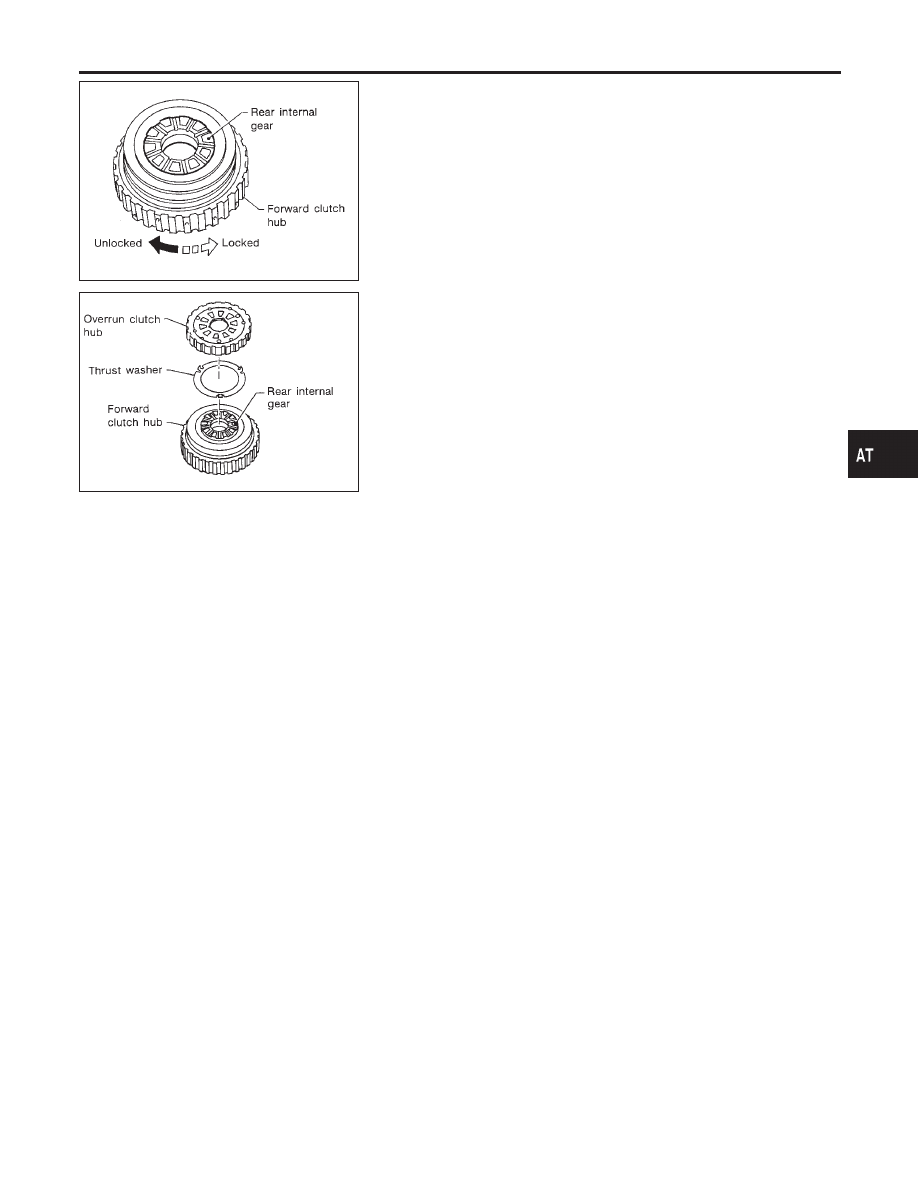

Install forward clutch hub on rear internal gear.

I

Check operation of forward one-way clutch.
Hold rear internal gear and turn forward clutch hub.
Check forward clutch hub for correct locking and unlock-
ing directions.

I

If not as shown in illustration, check installation direction
of forward one-way clutch.

SAT157F

6.

Install thrust washer and overrun clutch hub.

I

Apply petroleum jelly to thrust washer.

I

Align hooks of thrust washer with holes of overrun clutch
hub.

I

Align projections of rear internal gear with holes of over-
run clutch hub.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-345

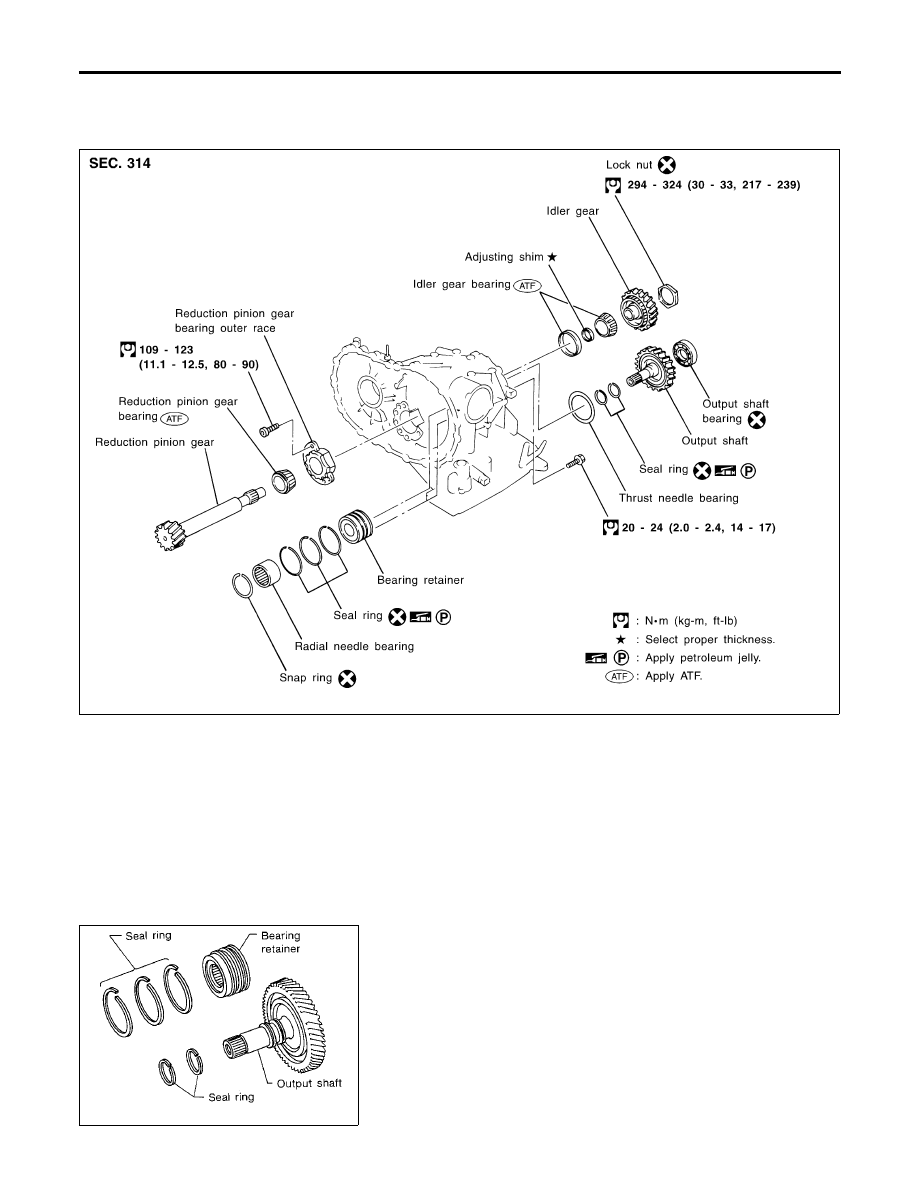

Output Shaft, Idler Gear, Reduction Pinion Gear
and Bearing Retainer

COMPONENTS

NHAT0165

SAT291K

SAT164F

DISASSEMBLY

NHAT0166

1.

Remove seal rings from output shaft and bearing retainer.

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer

AT-346

SAT165F

2.

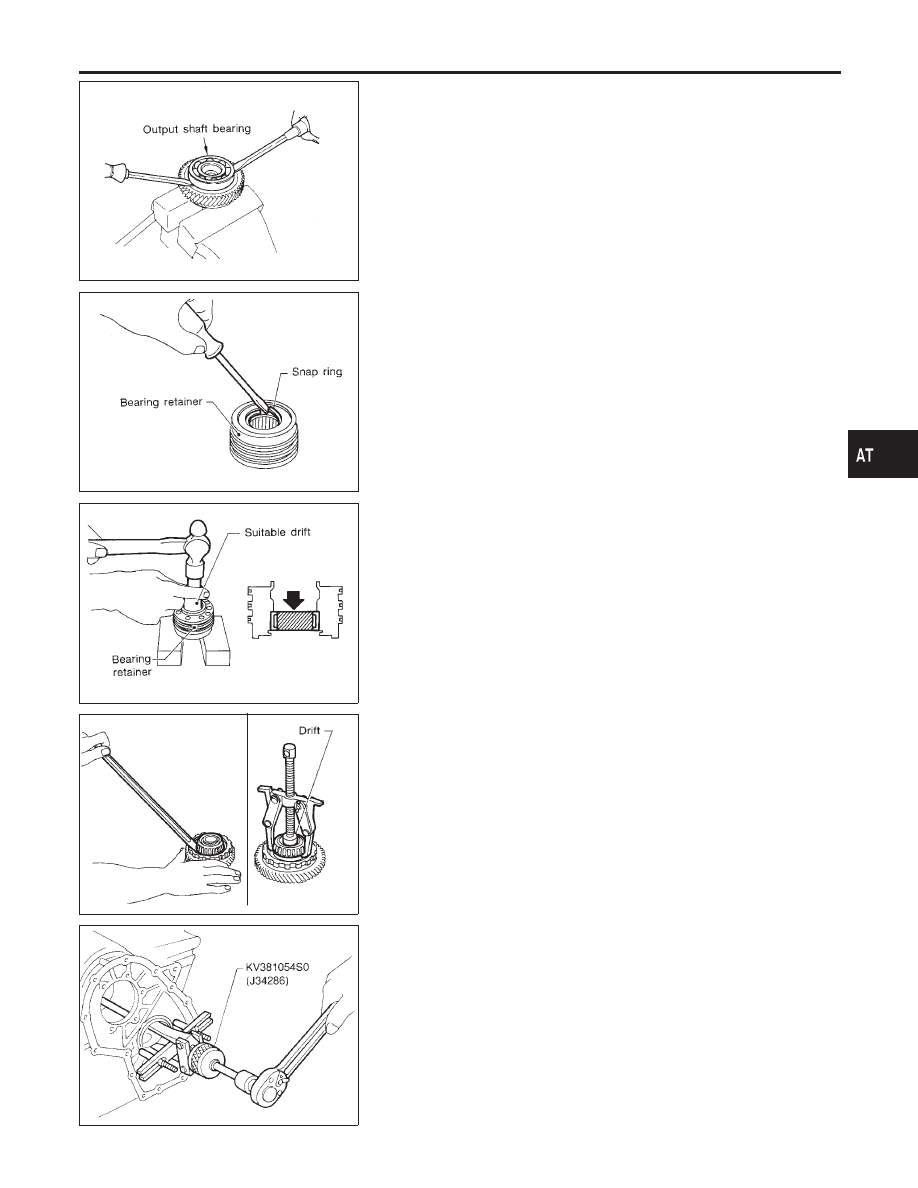

Remove output shaft bearing with screwdrivers.

I

Always replace bearing with a new one when removed.

I

Do not damage output shaft.

SAT166F

3.

Remove snap ring from bearing retainer.

SAT167F

4.

Remove needle bearing from bearing retainer.

SAT168F

5.

Remove idler gear bearing inner race from idler gear.

SAT859DC

6.

Remove idler gear bearing outer race from transmission case.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-347

SAT169F

7.

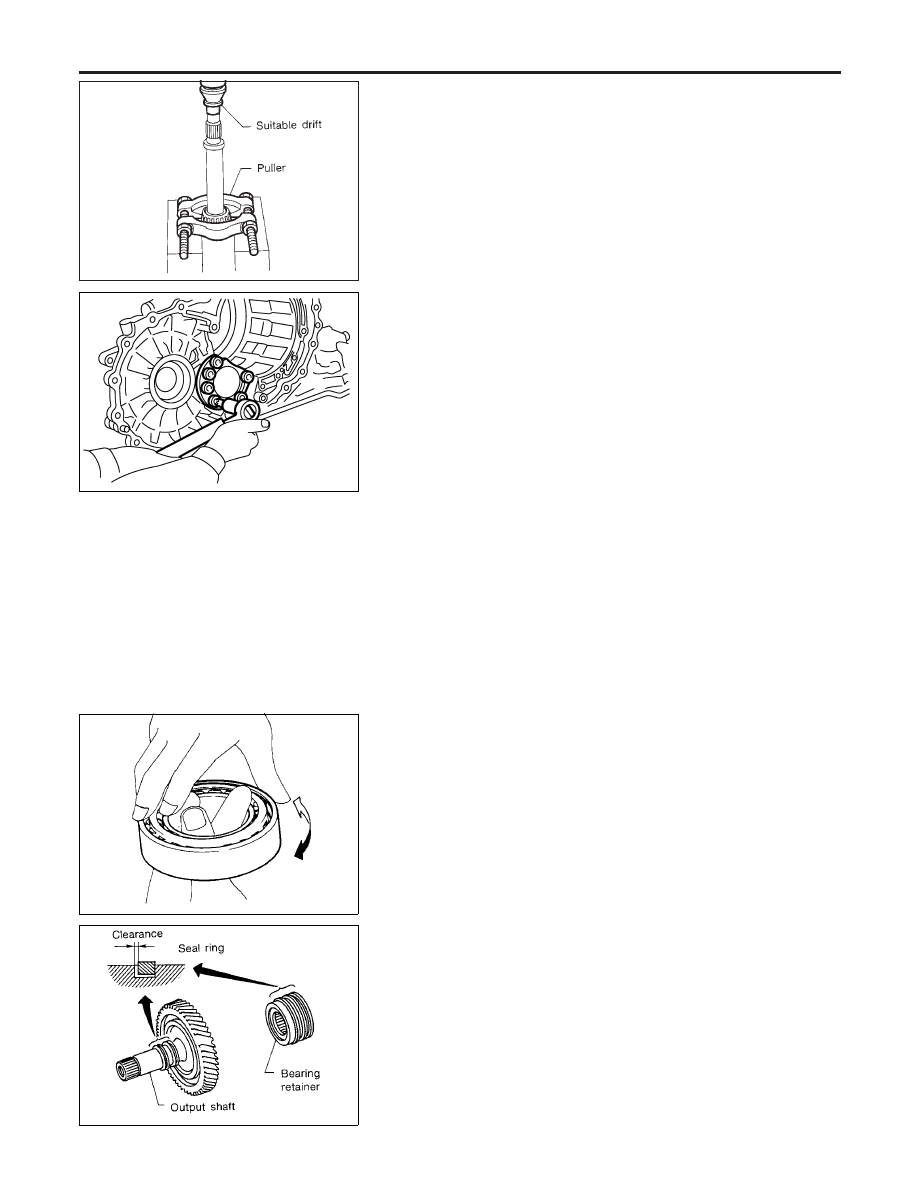

Press out reduction pinion gear bearing inner race from reduc-
tion pinion gear.

SAT319K

8.

Remove reduction pinion gear bearing outer race from trans-
mission case.

INSPECTION

NHAT0167

Output Shaft, Idler Gear and Reduction Pinion Gear

NHAT0167S01

I

Check shafts for cracks, wear or bending.

I

Check gears for wear, chips and cracks.

SPD715

Bearing

NHAT0167S02

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

I

When replacing taper roller bearing, replace outer and
inner race as a set.

SAT171F

Seal Ring Clearance

NHAT0167S03

I

Install new seal rings to output shaft.

I

Measure clearance between seal ring and ring groove of out-
put shaft.

Standard clearance:

0.10 - 0.25 mm (0.0039 - 0.0098 in)

Allowable limit:

0.25 mm (0.0098 in)

I

If not within allowable limit, replace output shaft.

I

Install new seal rings to bearing retainer.

REPAIR FOR COMPONENT PARTS

Output Shaft, Idler Gear, Reduction Pinion Gear and Bearing Retainer (Cont’d)

AT-348
