SAT150F

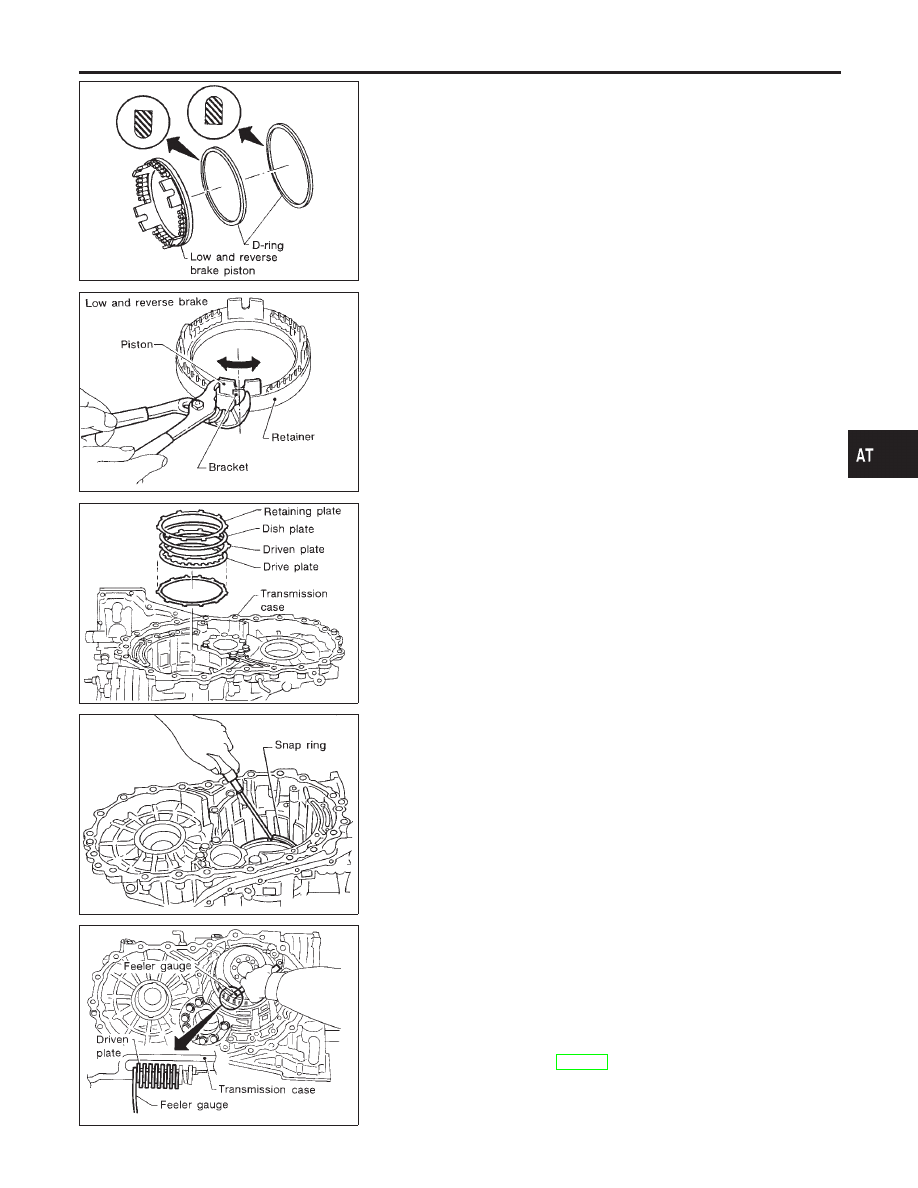

ASSEMBLY

NHAT0160

1.

Install D-rings on piston.

I

Apply ATF to both parts.

SAT323F

2.

Set and align piston with retainer.

I

This operation is required in order to engage the protru-
sions of piston to return springs correctly.
Further procedures are given in “ASSEMBLY”.

SAT923H

3.

Install driven plates, drive plates, retaining plate and dish plate
on transmission case.

I

Take care with order of plates and direction of dish plate.

SAT546G

4.

Install snap ring.

SAT155F

5.

Measure clearance between driven plate and transmission
case. If not within allowable limit, select proper retaining plate.
(front side)

Specified clearance:

Standard 1.7 - 2.1 mm (0.067 - 0.083 in)
Allowable limit 3.3 mm (0.130 in)

Retaining plate:

Refer to SDS, AT-386.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-341

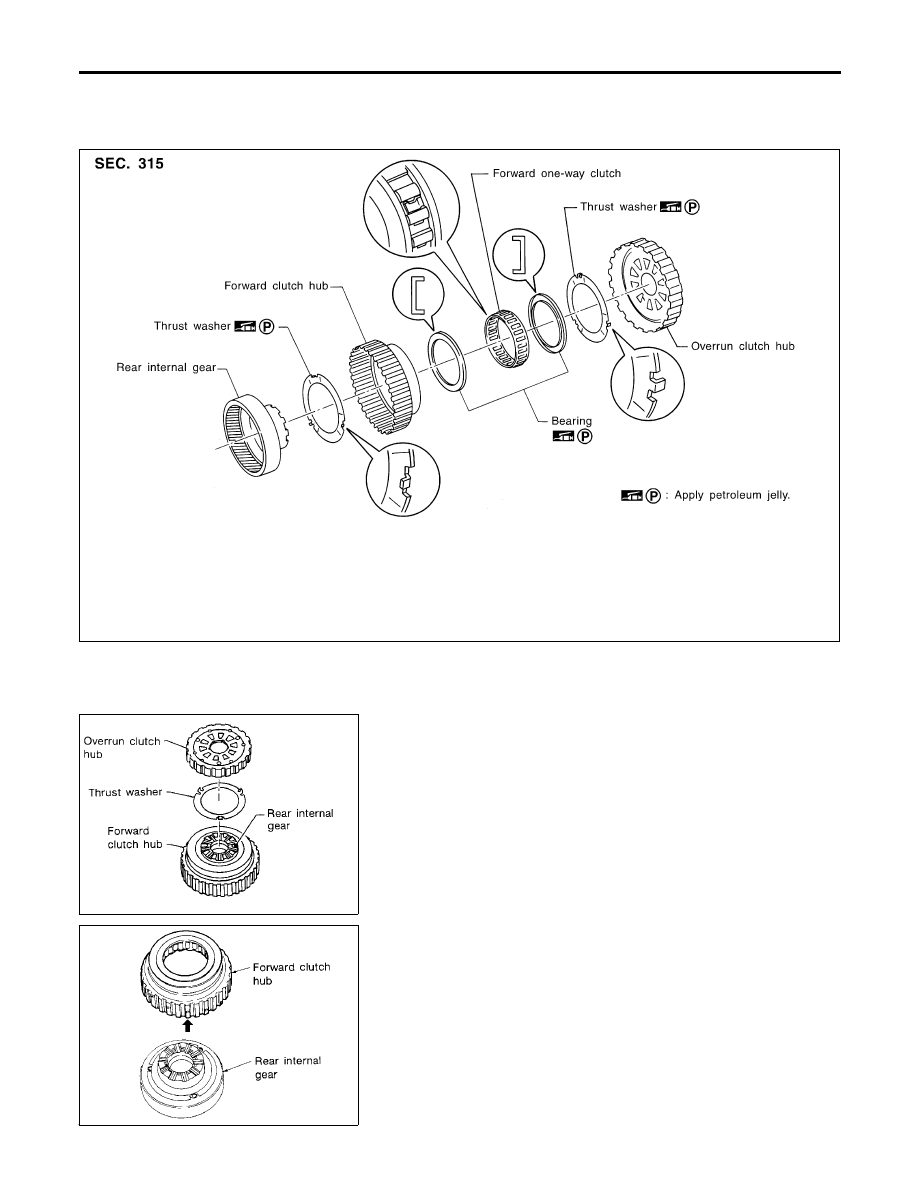

Rear Internal Gear, Forward Clutch Hub and
Overrun Clutch Hub

COMPONENTS

NHAT0161

SAT975H

SAT157F

DISASSEMBLY

NHAT0162

1.

Remove overrun clutch hub and thrust washer from forward
clutch hub.

SAT251D

2.

Remove forward clutch hub from rear internal gear.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub

AT-342

SAT252DA

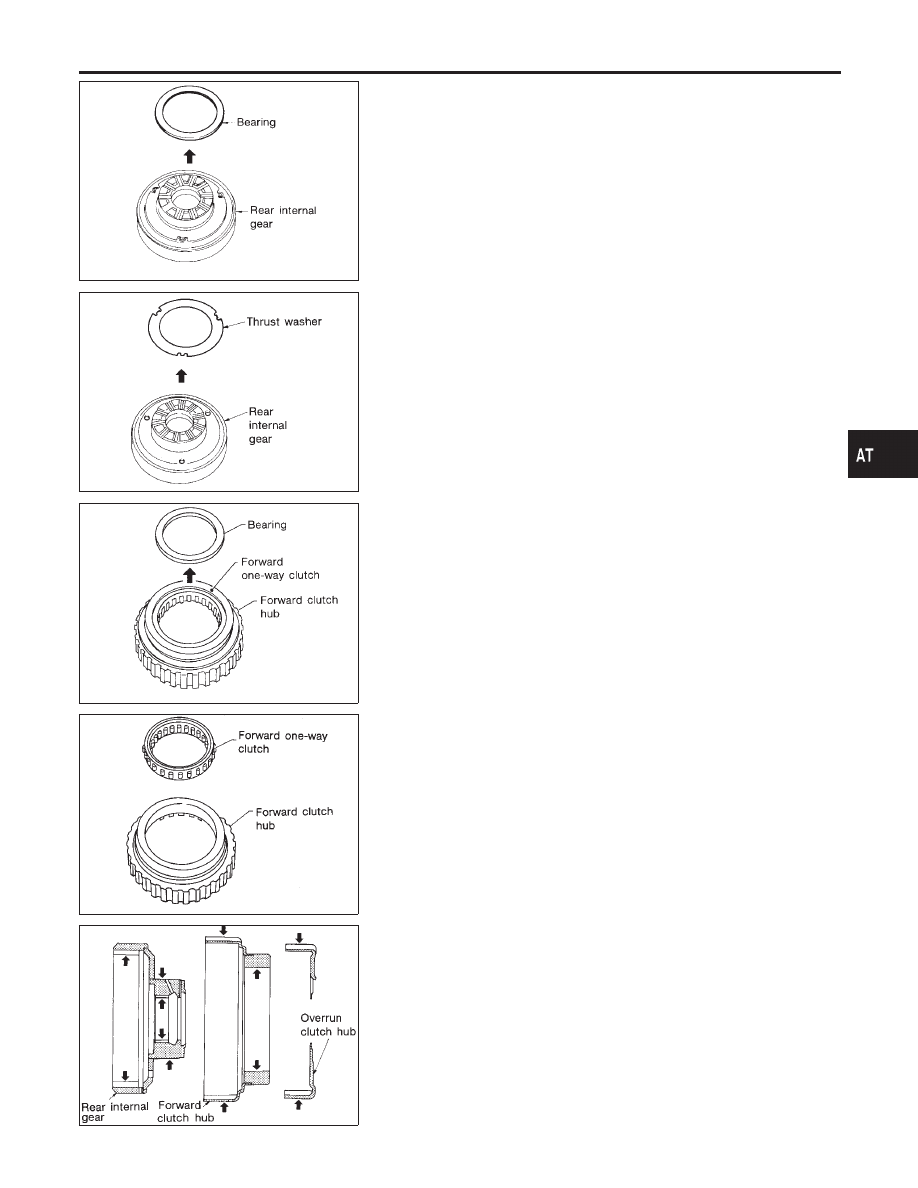

3.

Remove bearing from rear internal gear.

SAT253D

4.

Remove thrust washer from rear internal gear.

SAT254DA

5.

Remove bearing from forward one-way clutch.

SAT255D

6.

Remove forward one-way clutch from forward clutch hub.

SAT256D

INSPECTION

NHAT0163

Rear Internal Gear, Forward Clutch Hub and Overrun
Clutch Hub

NHAT0163S01

I

Check rubbing surfaces for wear or damage.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-343

SAT158FA

Bearings and Forward One-way Clutch

NHAT0163S02

I

Check bearings for deformation and damage.

I

Check forward one-way clutch for wear and damage.

SAT976H

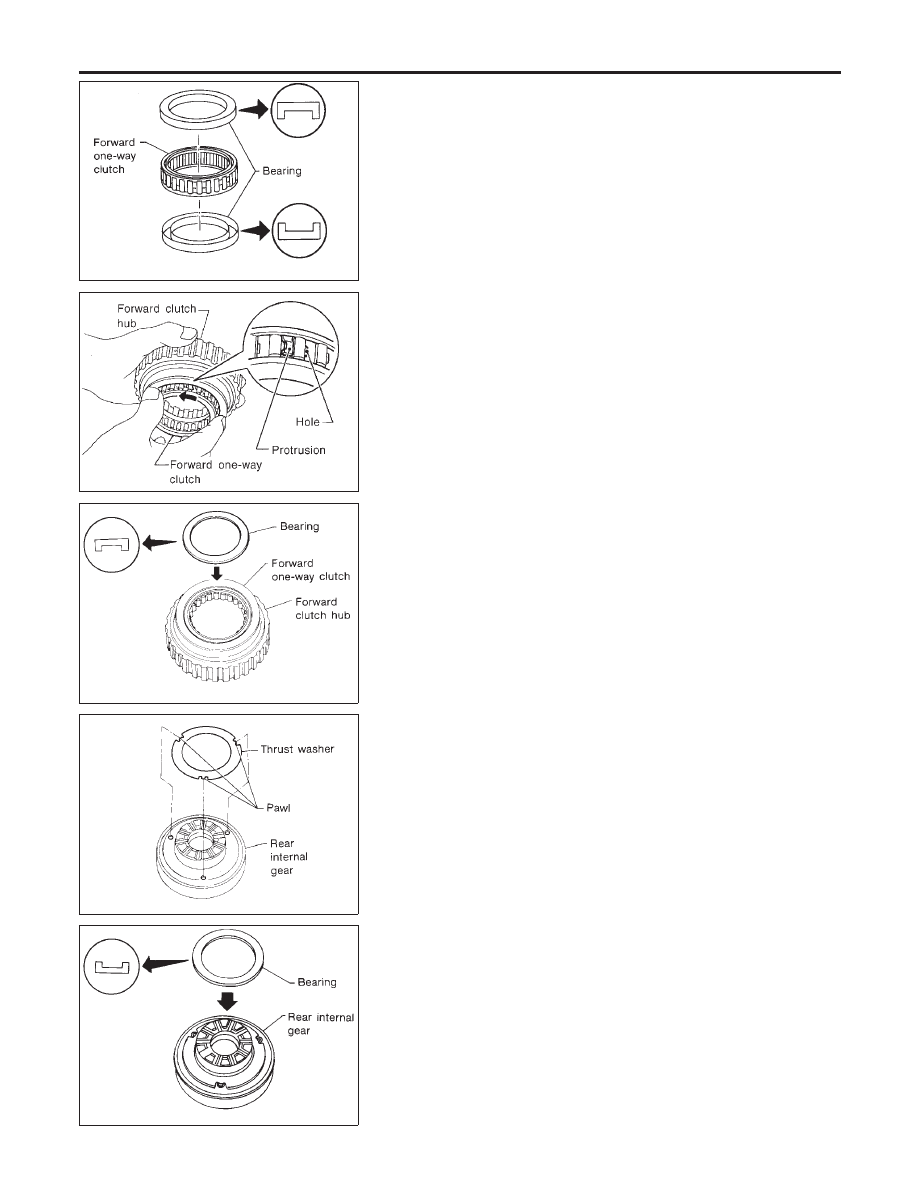

ASSEMBLY

NHAT0164

1.

Install forward one-way clutch on forward clutch.

I

Take care with the direction of forward one-way clutch.

SAT159FA

2.

Install bearing on forward one-way clutch.

I

Apply petroleum jelly to bearing.

SAT160F

3.

Install thrust washer on rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Align hooks of thrust washer with holes of rear internal
gear.

SAT161FA

4.

Install bearing on rear internal gear.

I

Apply petroleum jelly to bearing.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear, Forward Clutch Hub and Overrun Clutch Hub (Cont’d)

AT-344
