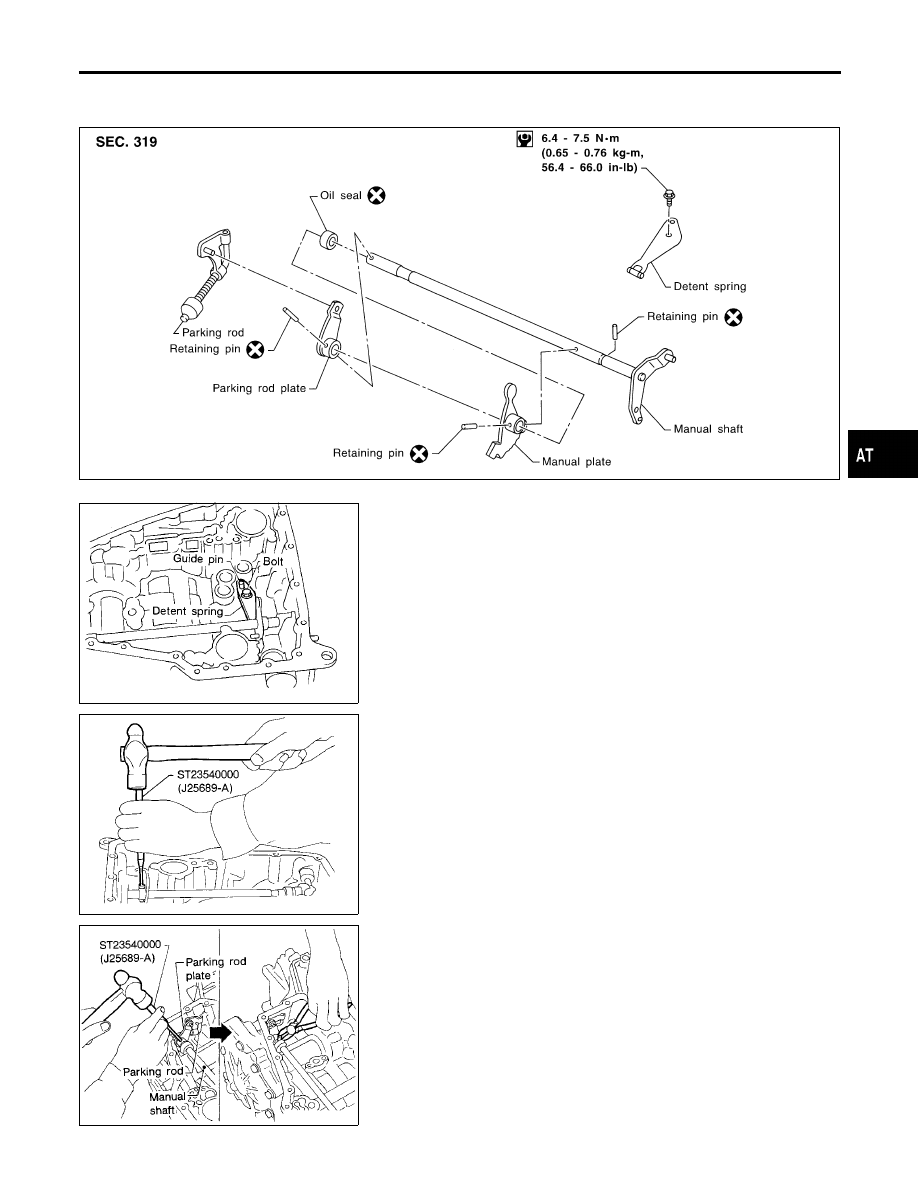

Manual Shaft

COMPONENTS

NHAT0125

SAT769J

SAT042F

REMOVAL

NHAT0126

1.

Remove detent spring from transmission case.

SAT842DB

2.

Drive out manual plate retaining pin.

SAT043FB

3.

Drive and pull out parking rod plate retaining pin.

4.

Remove parking rod plate from manual shaft.

5.

Draw out parking rod from transmission case.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Manual Shaft

AT-305

SAT049F

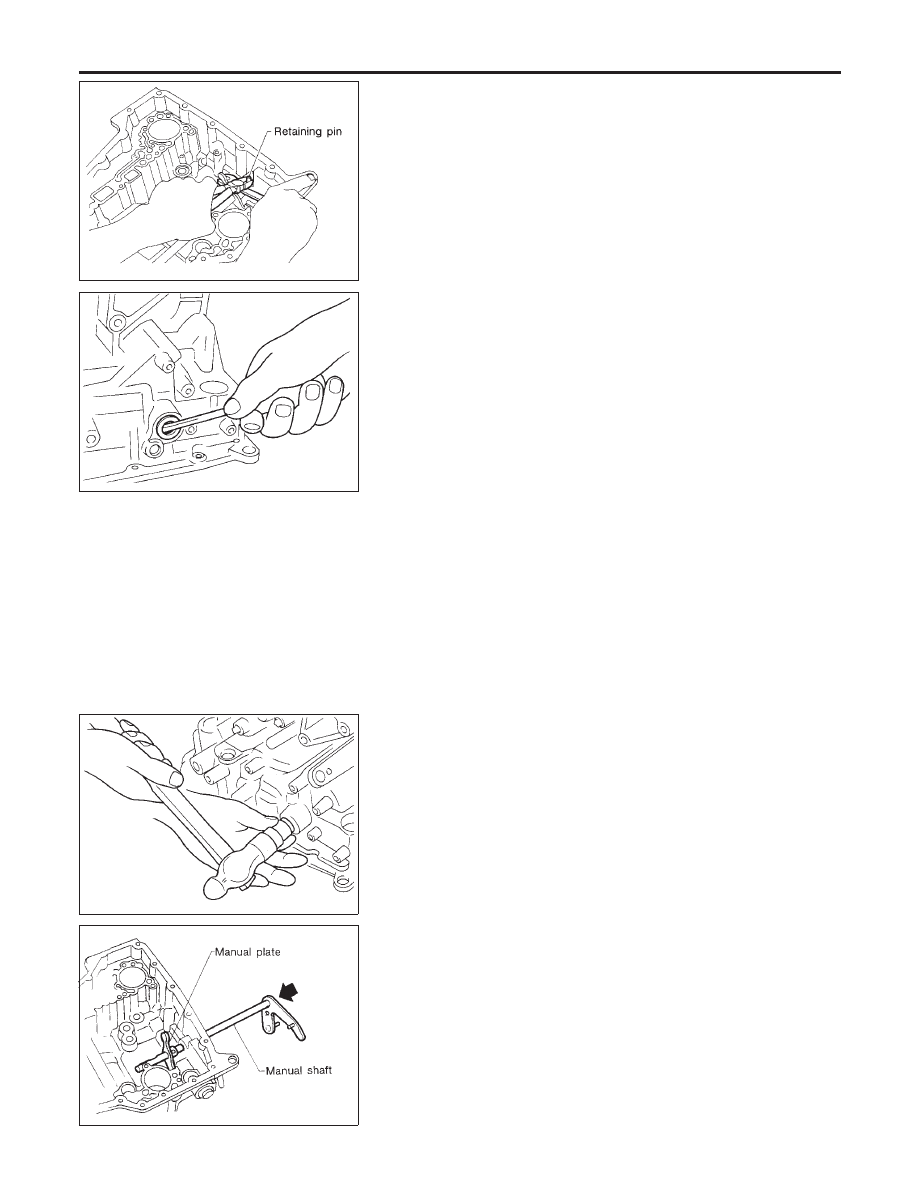

6.

Pull out manual shaft retaining pin.

7.

Remove manual shaft and manual plate from transmission
case.

SAT080D

8.

Remove manual shaft oil seal.

INSPECTION

NHAT0127

I

Check component parts for wear or damage. Replace if nec-
essary.

SAT081D

INSTALLATION

NHAT0128

1.

Install manual shaft oil seal.

I

Apply ATF to outer surface of oil seal.

SAT044F

2.

Install manual shaft and manual plate.

REPAIR FOR COMPONENT PARTS

Manual Shaft (Cont’d)

AT-306

SAT045FB

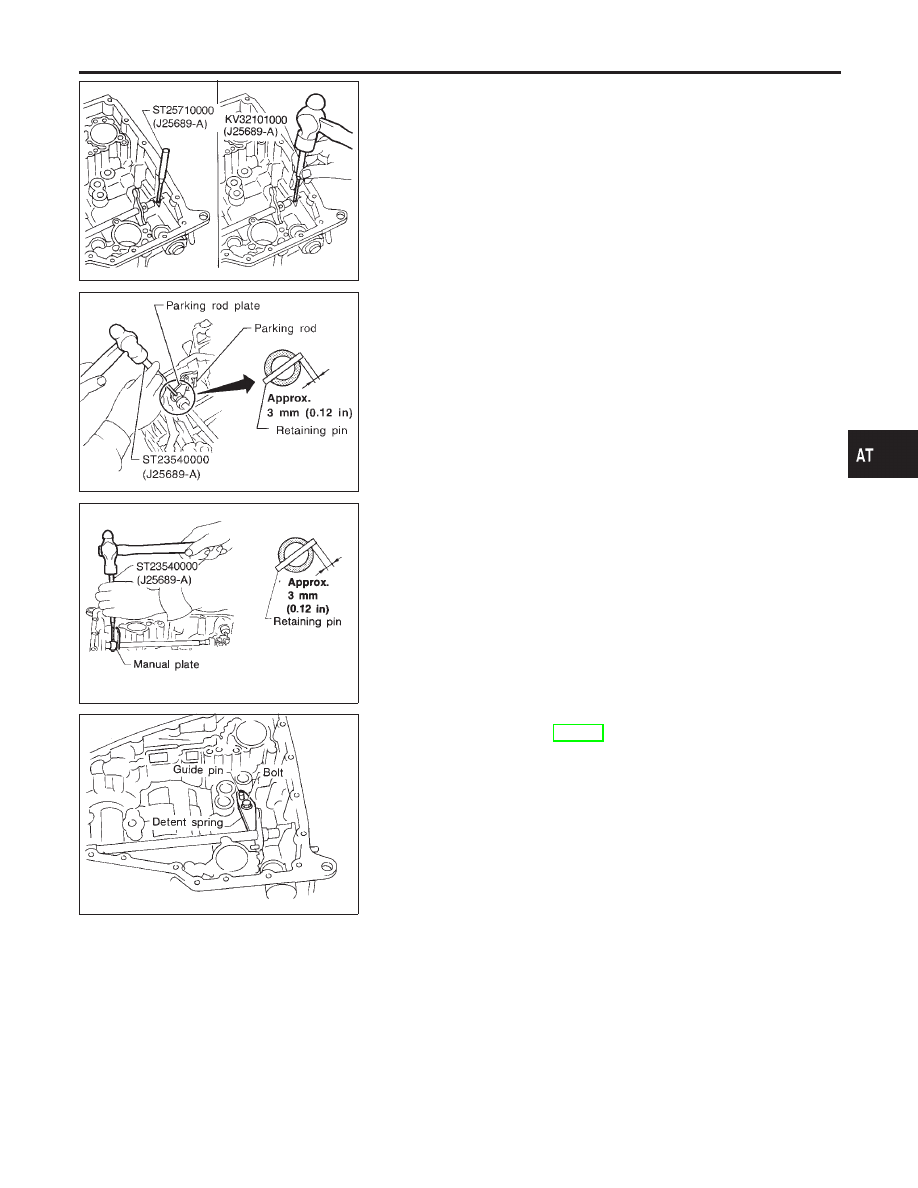

3.

Align groove of manual shaft and hole of transmission case.

4.

Install manual shaft retaining pin up to bottom of hole.

SAT034J

5.

Install parking rod to parking rod plate.

6.

Set parking rod assembly onto manual shaft and drive retain-
ing pin.

I

Both ends of pin should protrude.

SAT047FB

7.

Drive manual plate retaining pin.

I

Both ends of pin should protrude.

SAT042F

8.

Install detent spring. Tighten detent spring bolts to the speci-
fied torque. Refer to AT-305.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Manual Shaft (Cont’d)

AT-307

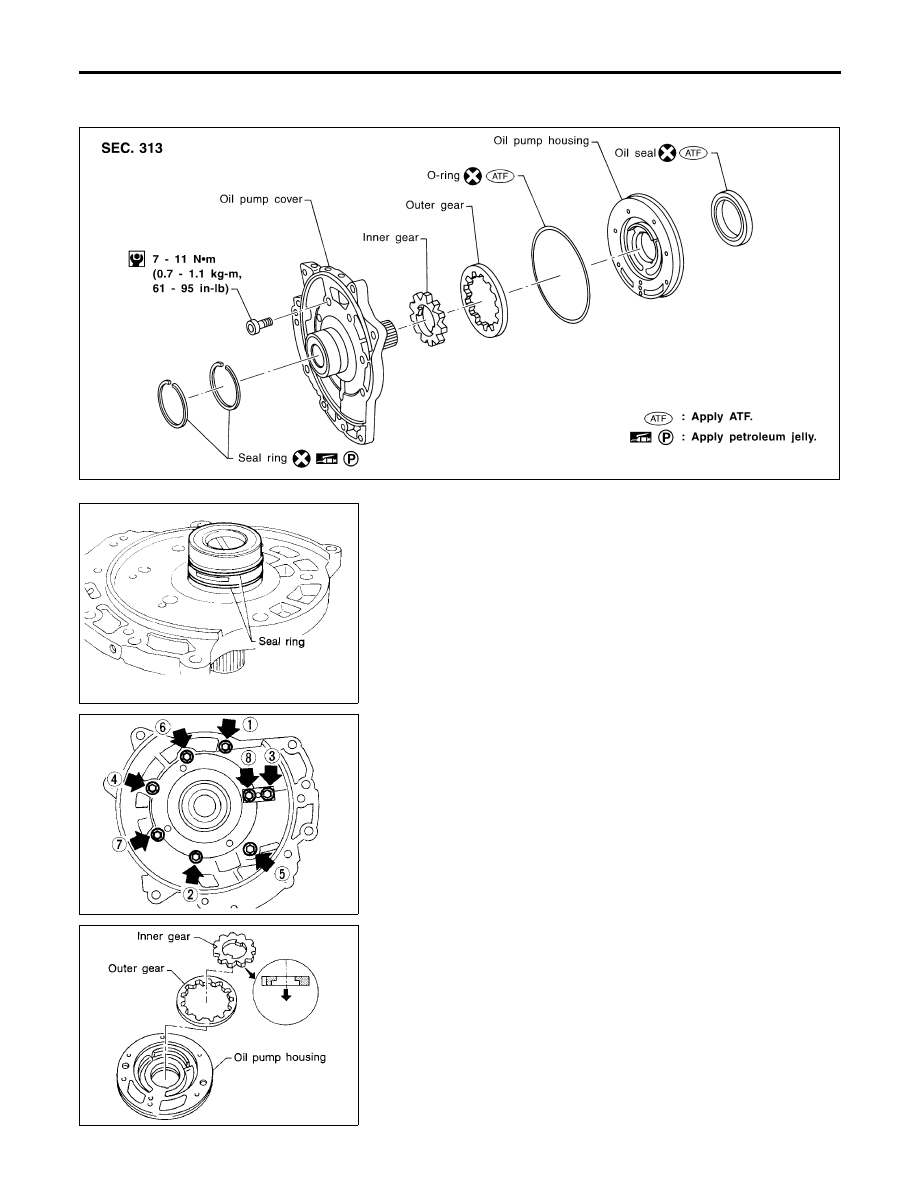

Oil Pump

COMPONENTS

NHAT0129

SAT050FC

SAT699H

DISASSEMBLY

NHAT0130

1.

Remove seal rings.

SAT051F

2.

Loosen bolts in a crisscross pattern and remove oil pump
cover.

SAT092D

3.

Remove inner and outer gear from oil pump housing.

REPAIR FOR COMPONENT PARTS

Oil Pump
