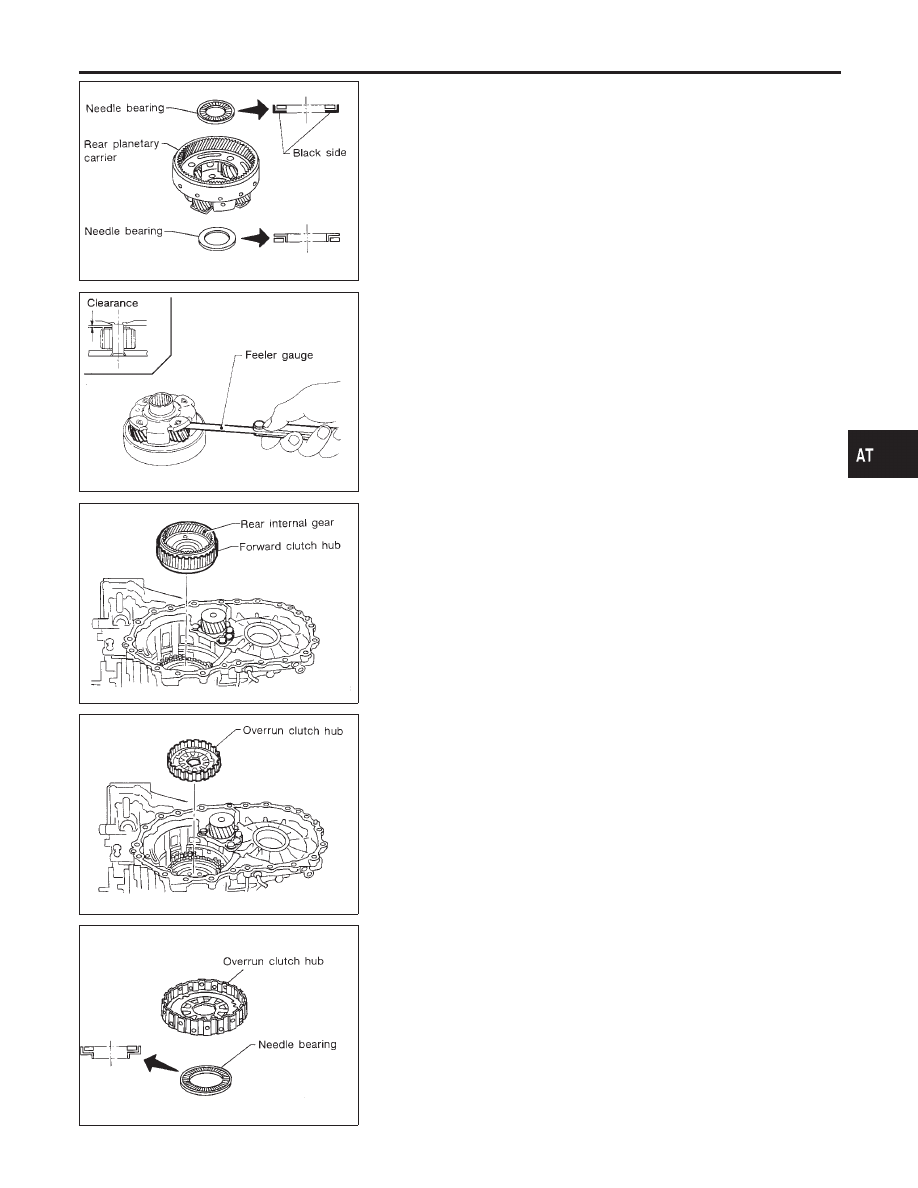

Remove needle bearings from rear planetary carrier assembly.

SAT054D

d.

Check rear planetary carrier, rear sun gear and needle bear-
ings for damage or wear.

e.

Check clearance between pinion washer and rear planetary
carrier with feeler gauge.

Standard clearance:

0.20 - 0.70 mm (0.0079 - 0.0276 in)

Allowable limit:

0.80 mm (0.0315 in)

Replace rear planetary carrier if the clearance exceeds allow-
able limit.

SAT029F

34. Remove rear internal gear and forward clutch hub from trans-

mission case.

SAT030F

35. Remove overrun clutch hub from transmission case.

SAT031F

36. Remove needle bearing from overrun clutch hub and check for

damage or wear.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-301

SAT032F

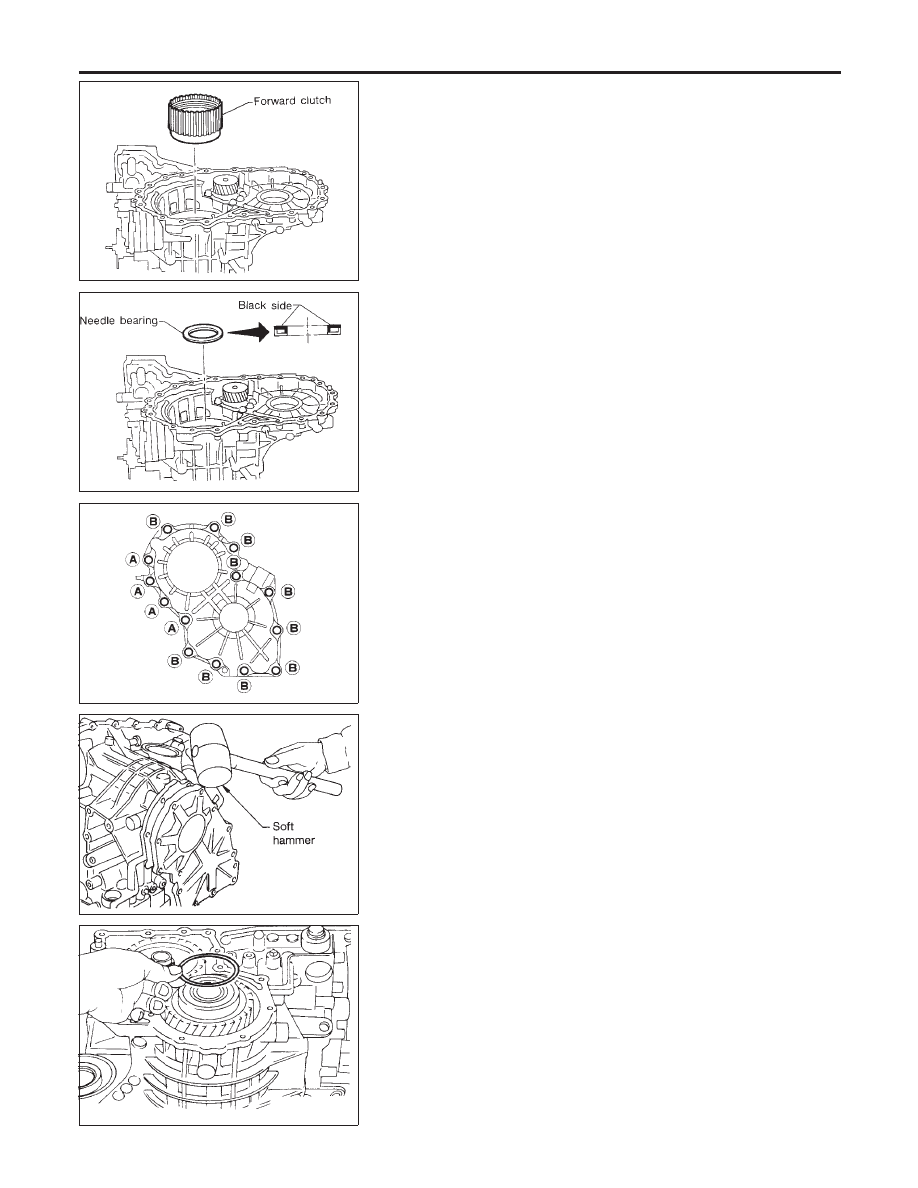

37. Remove forward clutch assembly from transmission case.

SAT033F

38. Remove needle bearing from transmission case.

AAT850

39. Remove output shaft assembly according to the following pro-

cedures.

a.

Remove side cover bolts.

I

Do not mix bolts A and B.

I

Always replace bolts A as they are self-sealing bolts.

SAT434D

b.

Remove side cover by lightly tapping it with a soft hammer.

I

Be careful not to drop output shaft assembly. It might
come out when removing side cover.

SAT440D

c.

Remove adjusting shim.

DISASSEMBLY

AT-302

SAT035F

d.

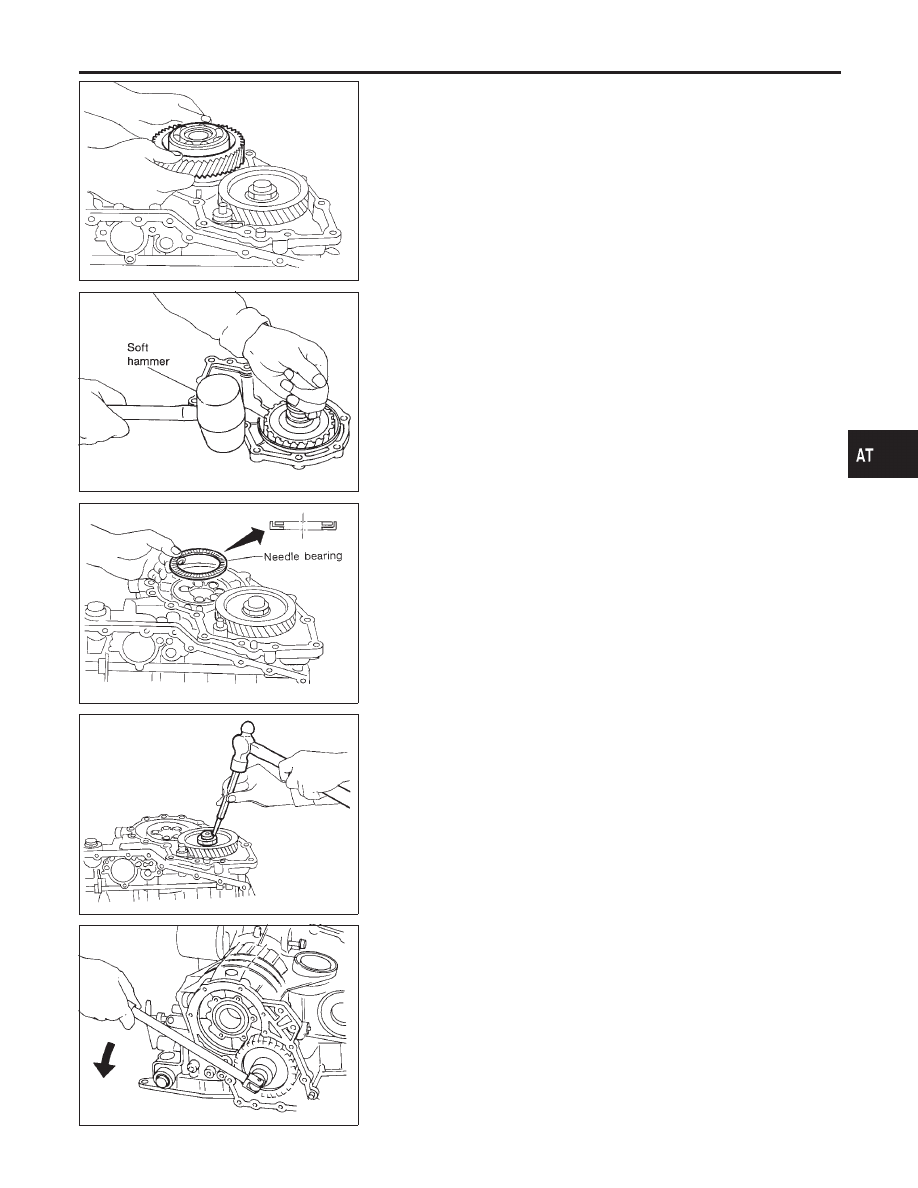

Remove output shaft assembly.

SAT435D

I

If output shaft assembly came off with side cover, tap cover
with a soft hammer to separate.

SAT036F

e.

Remove needle bearing.

SAT037F

40. Disassemble reduction pinion gear according to the following

procedures.

a.

Set manual shaft to position P to fix idler gear.

b.

Unlock idler gear lock nut using a pin punch.

SAT061D

c.

Remove idler gear lock nut.

I

Do not reuse idler gear lock nut.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-303

SAT841DB

d.

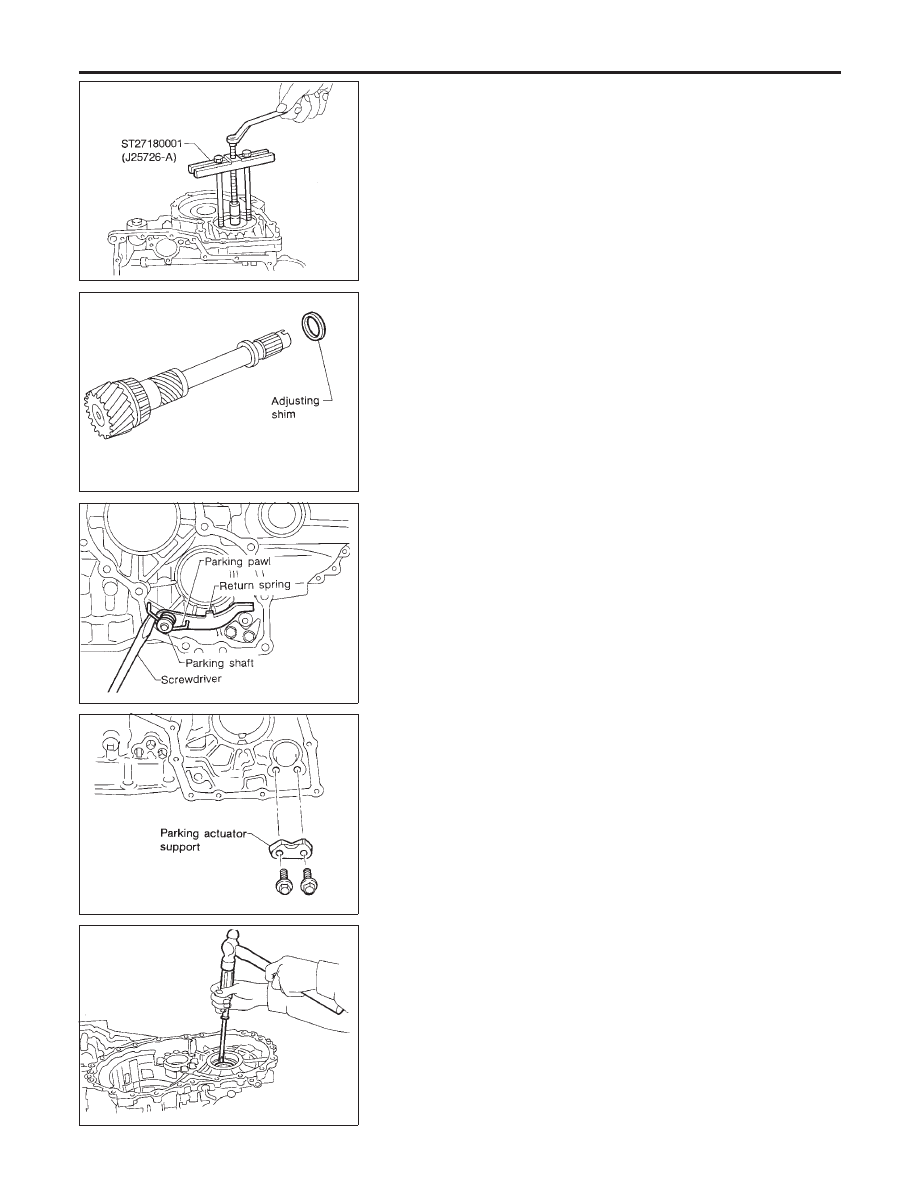

Remove idler gear with puller.

SAT916D

e.

Remove reduction pinion gear.

f.

Remove adjusting shim from reduction pinion gear.

SAT039F

41. Remove return spring from parking shaft with screwdriver.
42. Draw out parking shaft and remove parking pawl from trans-

mission case.

43. Check parking pawl and shaft for damage or wear.

SAT066D

44. Remove parking actuator support from transmission case.
45. Check parking actuator support for damage or wear.

SAT040F

46. Remove side oil seal with screwdriver from transmission case.
