SAT039D

I

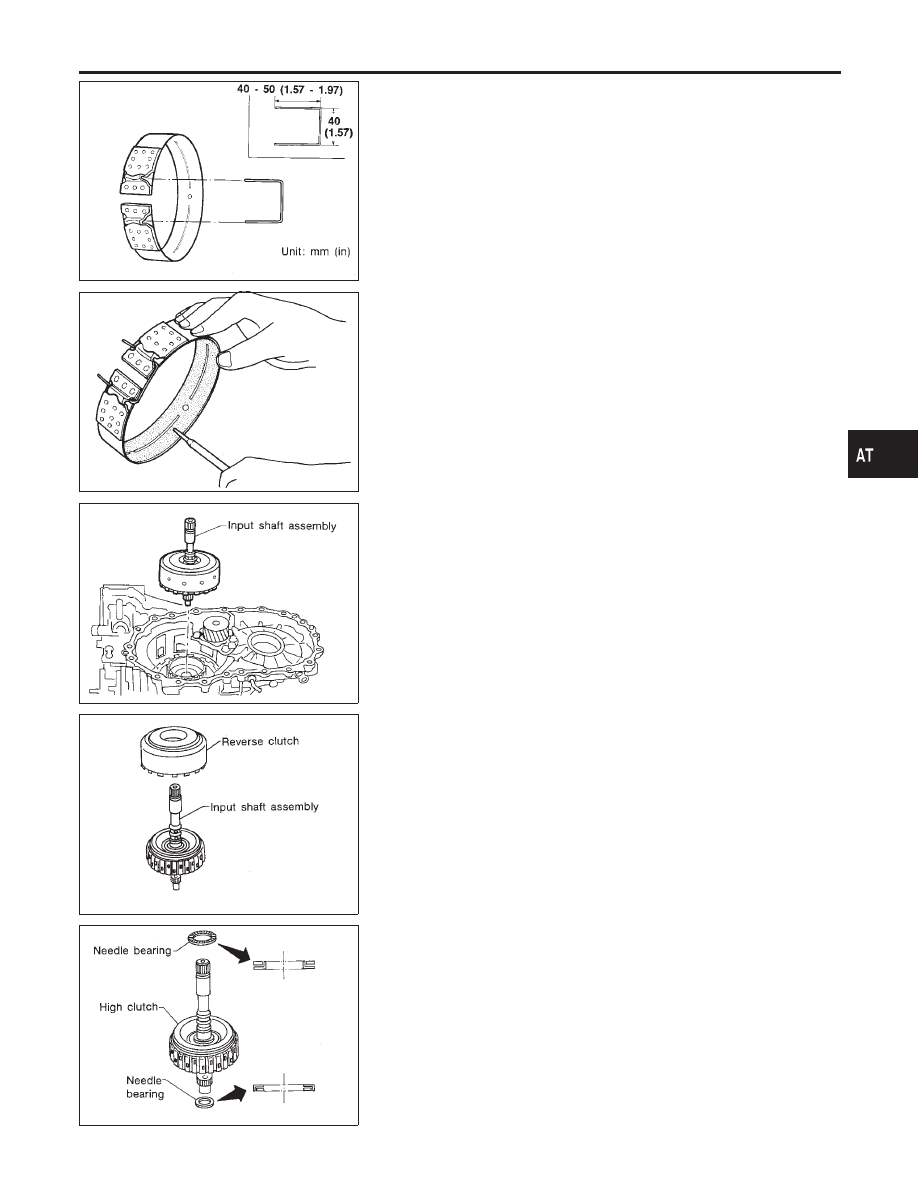

To prevent brake linings from cracking or peeling, do not
stretch the flexible band unnecessarily. When removing
the brake band, always secure it with a clip as shown in
the figure at left.
Leave the clip in position after removing the brake band.

SAT040D

c.

Check brake band facing for damage, cracks, wear or burns.

SAT549F

29. Remove input shaft assembly (high clutch) and reverse clutch

according to the following procedures.

a.

Remove input shaft assembly (high clutch) with reverse clutch.

SAT566F

b.

Remove input shaft assembly (high clutch) from reverse
clutch.

SAT567F

c.

Remove needle bearings from high clutch drum and check for
damage or wear.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-297

SAT568F

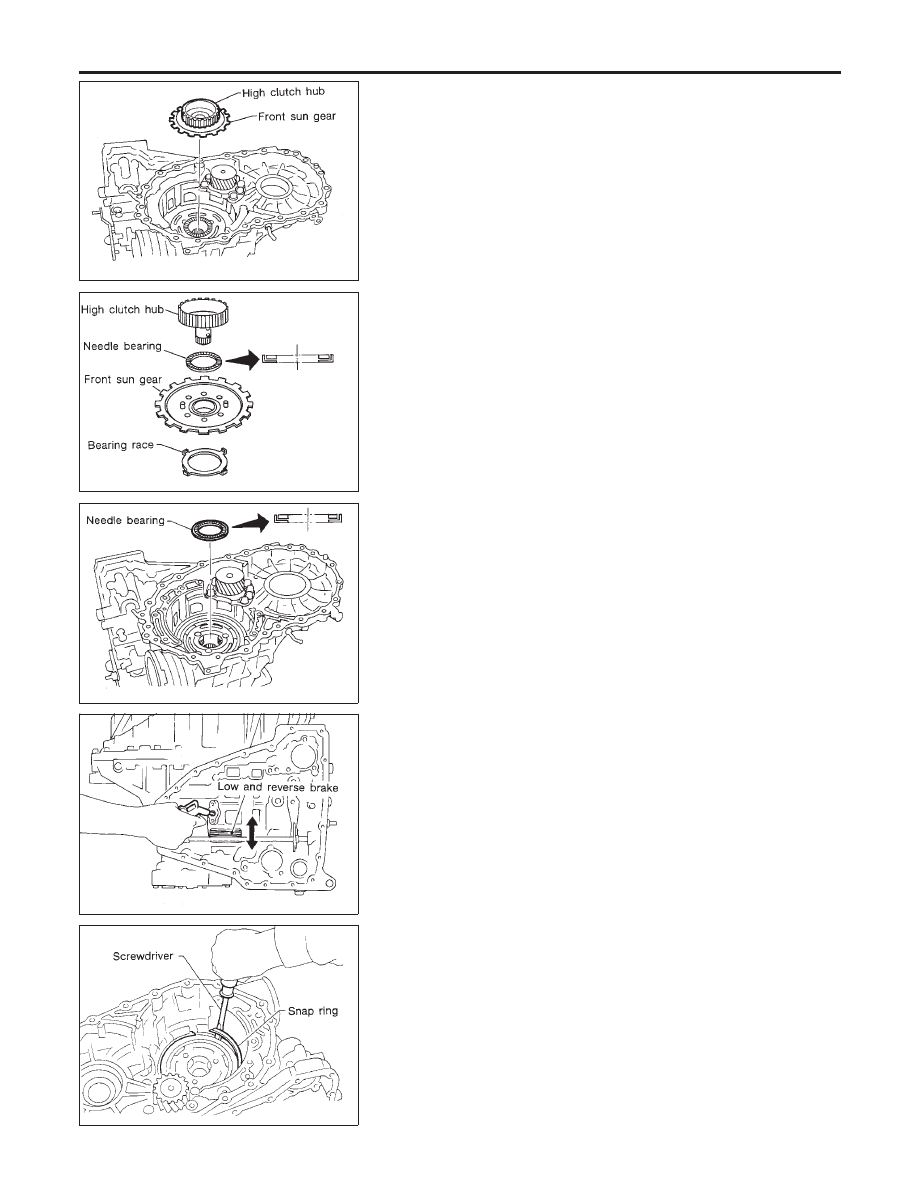

d.

Remove high clutch hub and front sun gear from transmission
case.

SAT019F

e.

Remove front sun gear and needle bearing from high clutch
hub and check for damage or wear.

f.

Remove bearing race from front sun gear and check for dam-
age or wear.

SAT020F

30. Remove needle bearing from transmission case and check for

damage or wear.

SAT138F

31. Apply compressed air and check to see that low and reverse

brake operates.

SAT046D

32. Remove low one-way clutch and front planetary carrier assem-

bly according to the following procedures.

a.

Remove snap ring with flat-bladed screwdriver.

DISASSEMBLY

AT-298

AAT889

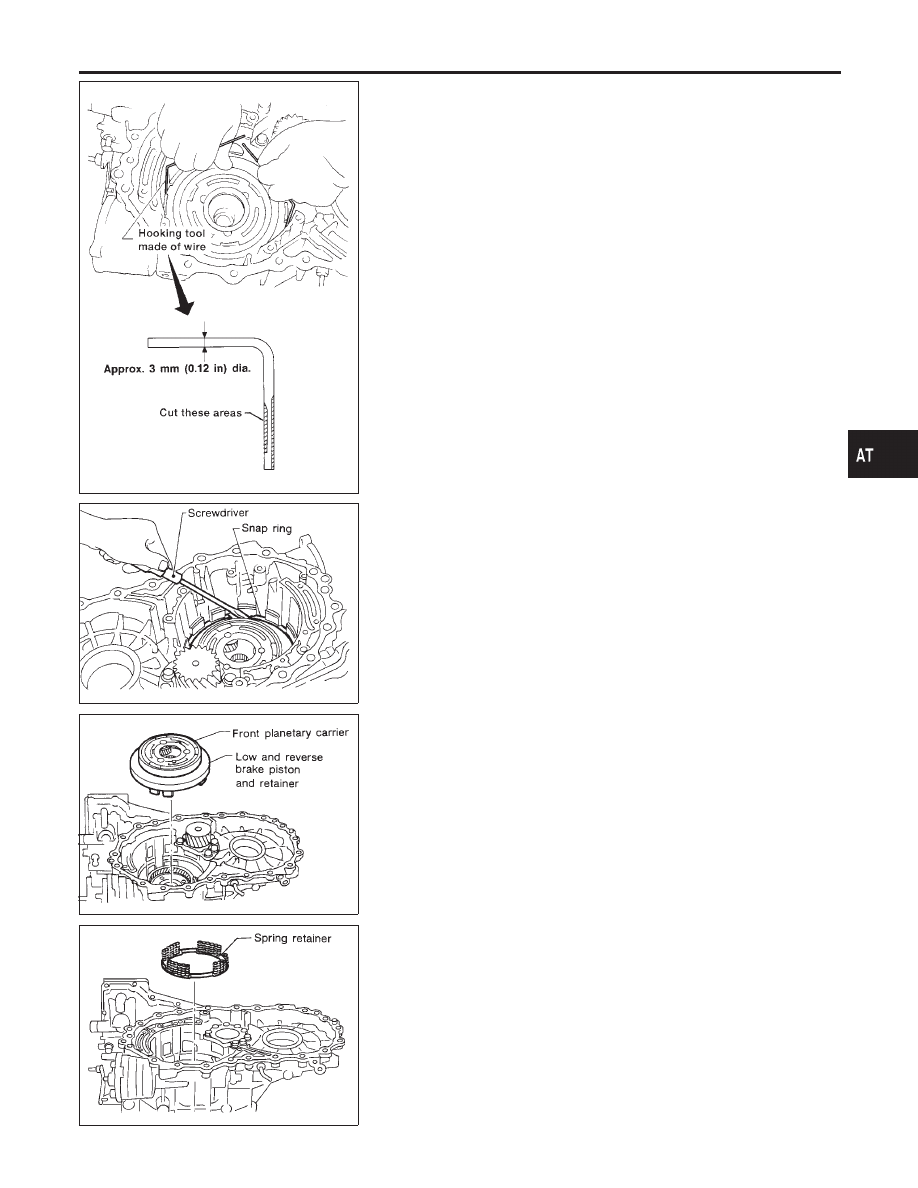

b.

Remove low one-way clutch with a hook made of wire.

SAT022F

c.

Remove snap ring with flat-bladed screwdriver.

SAT023F

d.

Remove front planetary carrier with low and reverse brake
piston and retainer.

SAT148F

e.

Remove low and reverse brake spring retainer.

I

Do not remove return springs from spring retainer.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-299

SAT048D

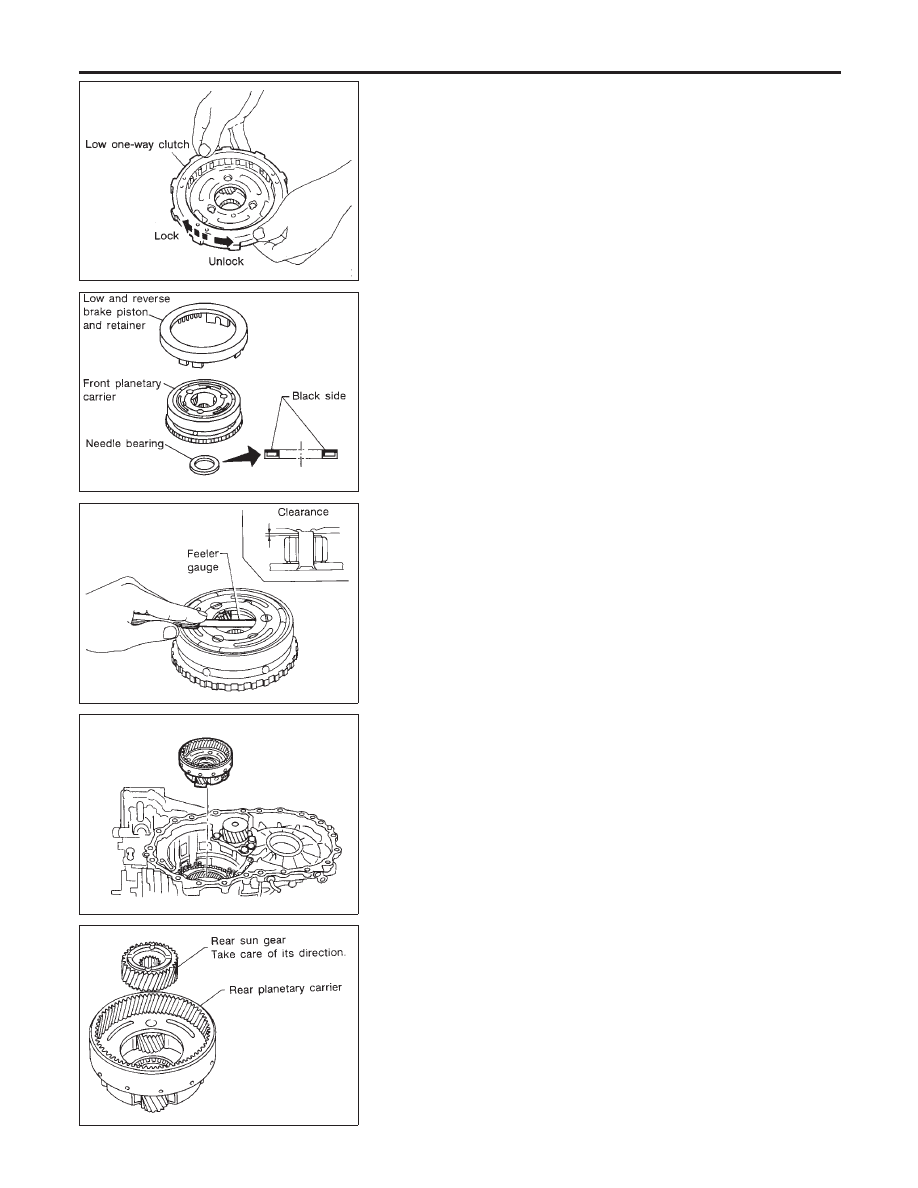

f.

Check that low one-way clutch rotates in the direction of the
arrow and locks in the opposite direction.

SAT024F

g.

Remove needle bearing, low and reverse brake piston and
retainer from front planetary carrier.

SAT025F

h.

Check front planetary carrier, low one-way clutch and needle
bearing for damage or wear.

i.

Check clearance between planetary gears and planetary car-
rier with feeler gauge.

Standard clearance:

0.20 - 0.70 mm (0.0079 - 0.0276 in)

Allowable limit:

0.80 mm (0.0315 in)

Replace front planetary carrier if the clearance exceeds allow-
able limit.

SAT026F

33. Remove rear planetary carrier assembly and rear sun gear

according to the following procedures.

a.

Remove rear planetary carrier assembly from transmission
case.

SAT027F

b.

Remove rear sun gear from rear planetary carrier.

DISASSEMBLY

AT-300
