Infiniti I30 (A33). Manual - part 73

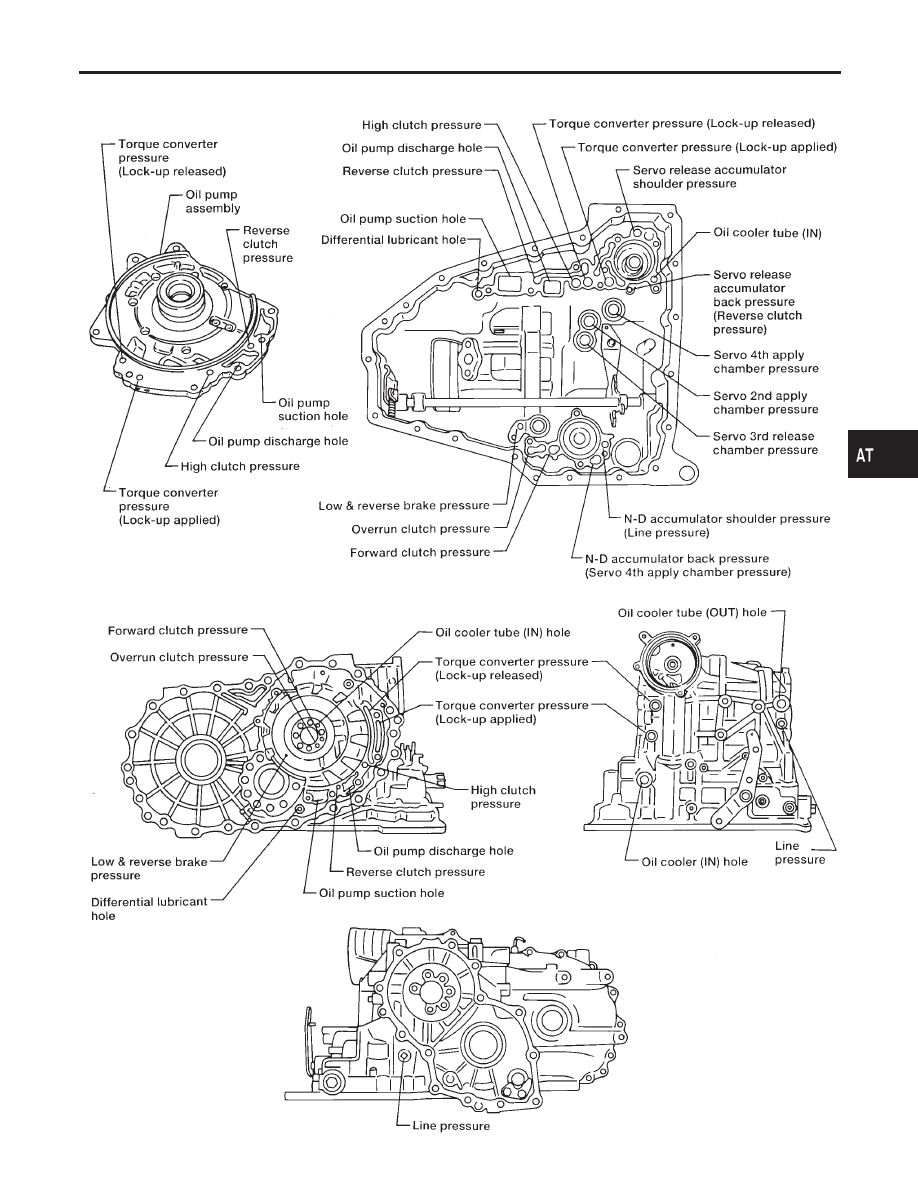

Oil Channel

NHAT0122

AAT307

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Oil Channel

AT-289

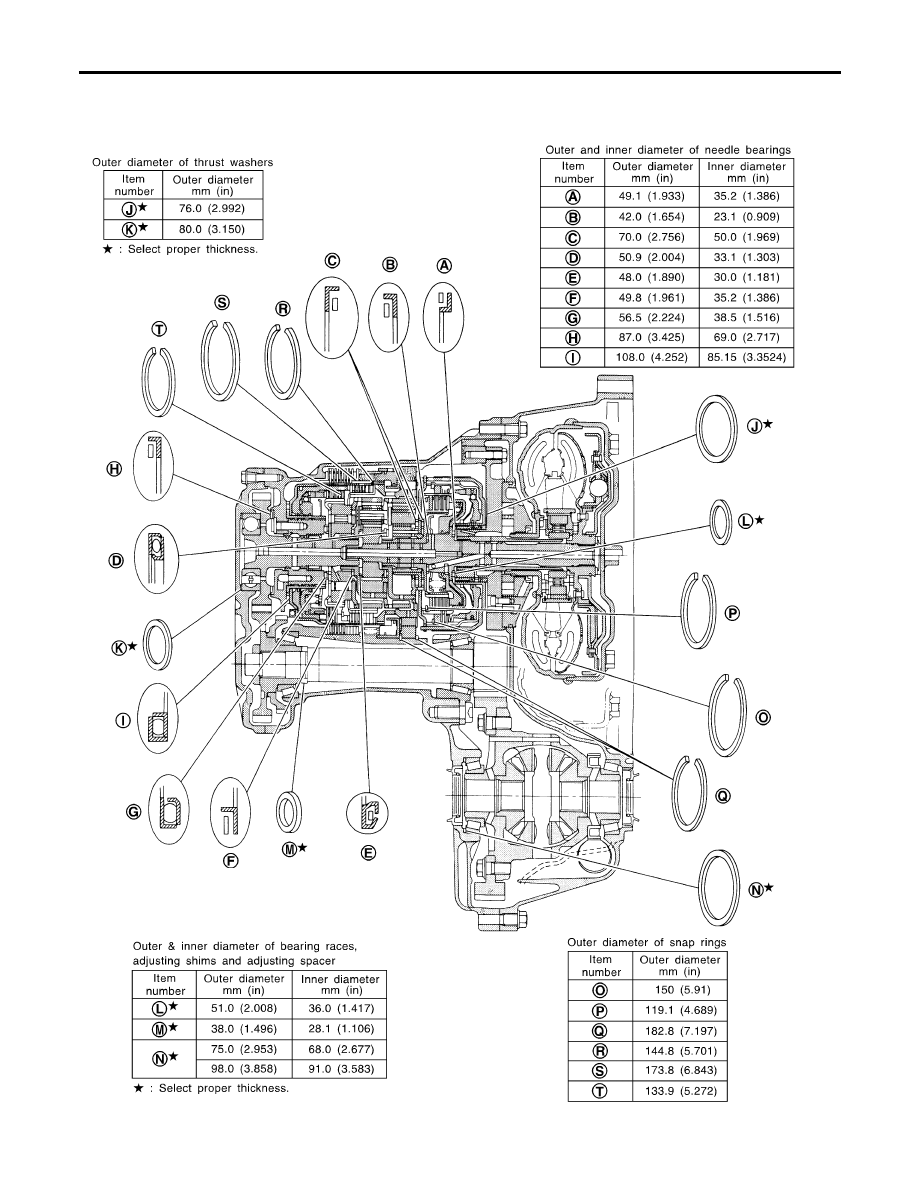

Locations of Adjusting Shims, Needle
Bearings, Thrust Washers and Snap Rings

NHAT0123

SAT767J

OVERHAUL

Locations of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

AT-290

NHAT0124

SAT008D

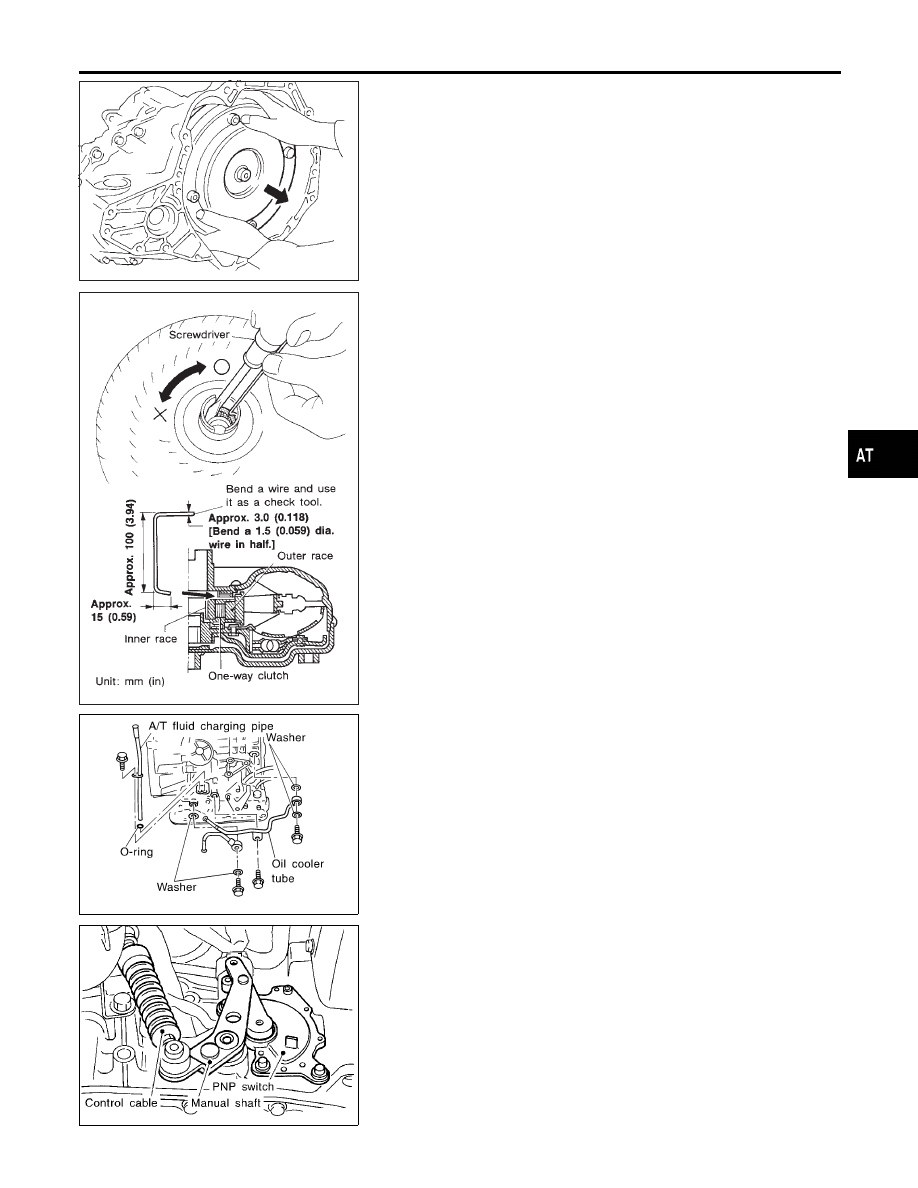

1.

Drain ATF through drain plug.

2.

Remove torque converter.

SAT009D

3.

Check torque converter one-way clutch using check tool as
shown at left.

a.

Insert check tool into the groove of bearing support built into
one-way clutch outer race.

b.

When fixing bearing support with check tool, rotate one- way
clutch spline using screwdriver.

c.

Check that inner race rotates clockwise only. If not, replace
torque converter assembly.

SAT768J

4.

Remove A/T fluid charging pipe and fluid cooler tube.

SAT023JA

5.

Set manual shaft to position P.

6.

Remove park/neutral position (PNP) switch.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

AT-291

SAT003F

7.

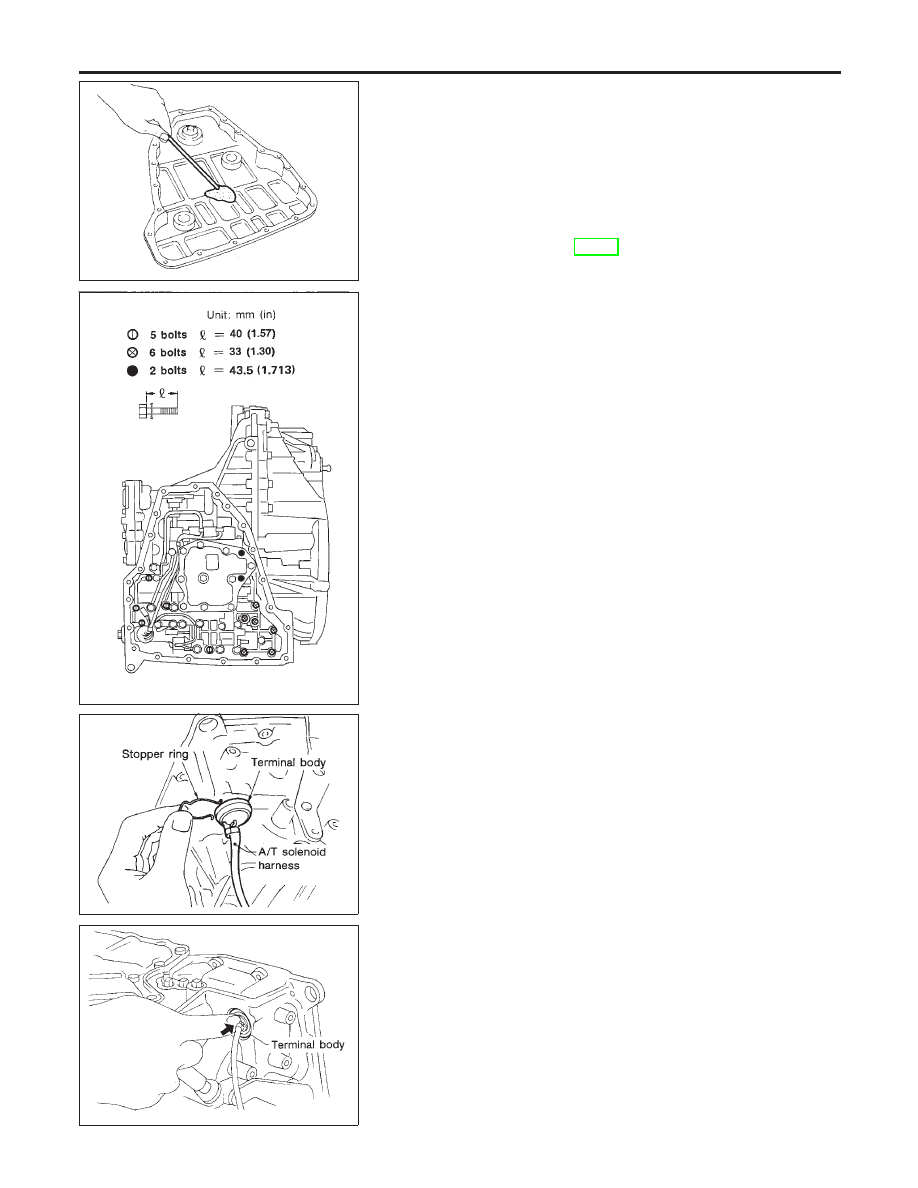

Remove oil pan and oil pan gasket.

I

Do not reuse oil pan bolts.

8.

Check foreign materials in oil pan to help determine causes of
malfunction. If the fluid is very dark, smells burned, or contains
foreign particles, the frictional material (clutches, band) may
need replacement. A tacky film that will not wipe clean indi-
cates varnish build up. Varnish can cause valves, servo, and
clutches to stick and can inhibit pump pressure.

I

If frictional material is detected, replace radiator after
repair of A/T. Refer to LC-17, “Radiator”.

SAT004F

9.

Remove control valve assembly according to the following pro-
cedures.

a.

Remove control valve assembly mounting bolts I, X and

I

.

SAT015D

b.

Remove stopper ring from terminal body.

SAT016D

c.

Push terminal body into transmission case and draw out sole-
noid harness.

DISASSEMBLY

AT-292
