Infiniti I30 (A33). Manual - part 71





AAT279

8.

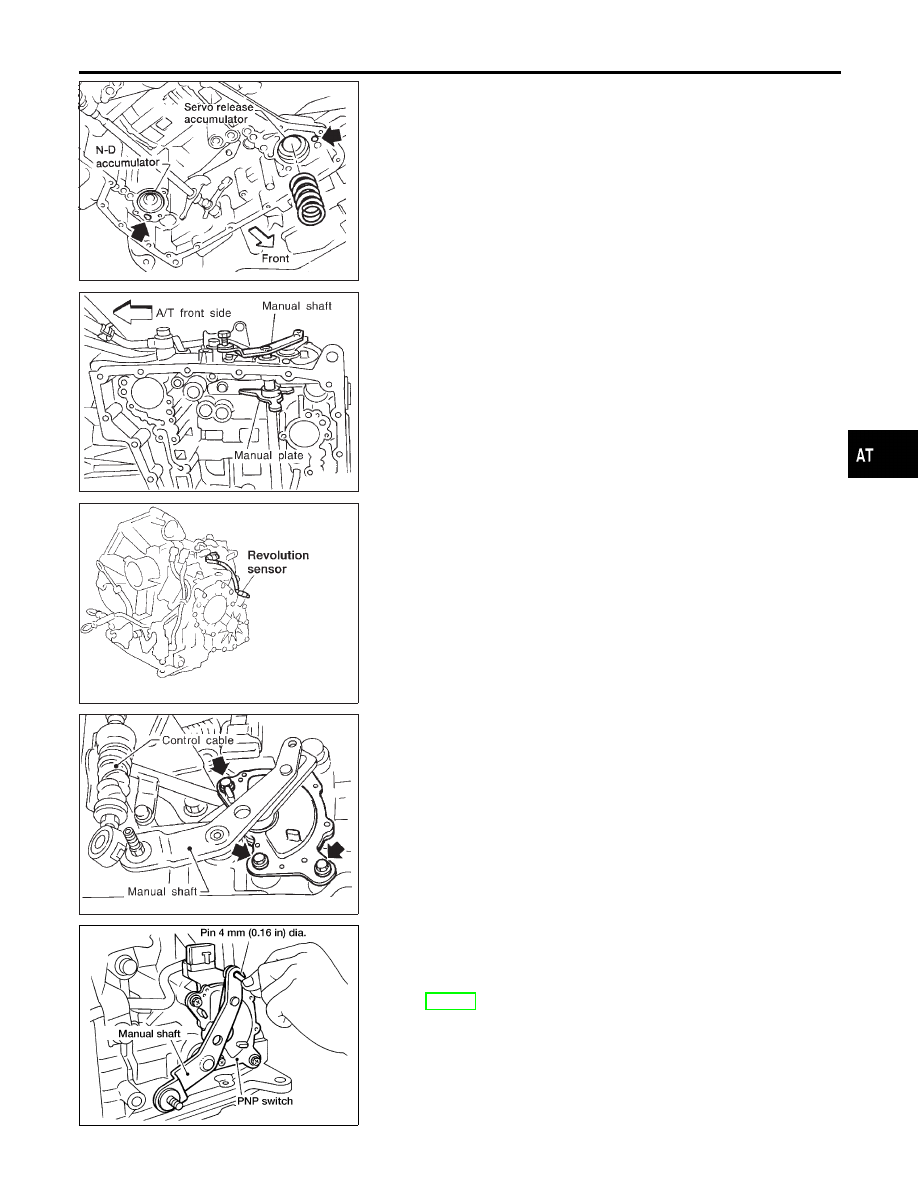

Remove servo release and N-D accumulators by applying
compressed air if necessary.

I

Hold each piston with a rag.

SAT091J

INSTALLATION

NHAT0114S02

I

Set manual shaft in Neutral, then align manual plate with
groove in manual valve.

I

After installing control valve assembly, make sure that
selector lever can be moved to all positions.

AAT189

Revolution Sensor Replacement

NHAT0115

1.

Remove under cover.

2.

Remove revolution sensor from A/T.

3.

Reinstall any part removed.

I

Always use new sealing parts.

SAT033J

Park/Neutral Position (PNP) Switch Adjustment

NHAT0116

1.

Remove control cable from manual shaft.

2.

Set manual shaft in N position.

3.

Loosen park/neutral position (PNP) switch fixing bolts.

AAT469A

4.

Insert pin into adjustment holes in both park/neutral position
(PNP) switch and manual shaft as near vertical as possible.

5.

Reinstall any part removed.

6.

Check continuity of park/neutral position (PNP) switch. Refer
to AT-108.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON-VEHICLE SERVICE

Control Valve Assembly and Accumulators (Cont’d)

AT-281

SAT763J

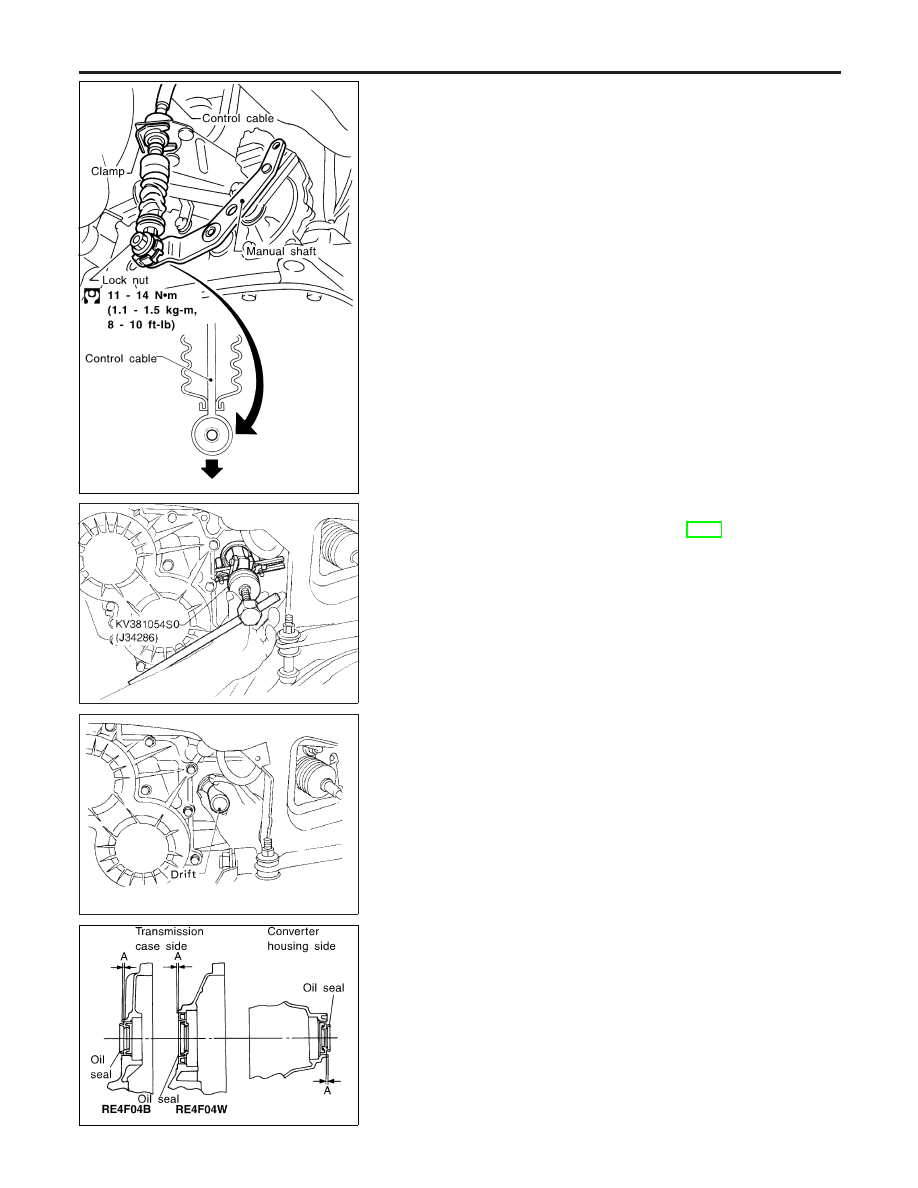

Control Cable Adjustment

NHAT0117

Move selector lever from the P position to the 1 position. You
should be able to feel the detents in each position. If the detents
cannot be felt or the pointer indicating the position is improperly
aligned, the control cable needs adjustment.
1.

Place selector lever in P position.

2.

Loosen control cable lock nut and place manual shaft in P
position.

CAUTION:

Turn wheels more than 1/4 rotations and apply the park lock.
3.

Push control cable in the direction of the arrow shown in the
illustration by specified force.

Specified force: 4.9 - 9.8 N (0.5 - 1.0 kg, 1.1 - 2.2 lb)

4.

Tighten control cable lock nut.

5.

Move selector lever from P to 1 position again. Make sure that
selector lever moves smoothly.

I

Make sure that the starter operates when the selector
lever is placed in the N or P position.

I

Make sure that the transmission is locked properly when
the selector lever is placed in the P position.

SAT781-C

Differential Side Oil Seal Replacement

NHAT0118

1.

Remove drive shaft assembly. Refer to AX-4, “Drive Shaft”.

2.

Remove oil seal.

SAT782

3.

Install oil seal.

I

Apply ATF before installing.

SAT489JC

I

Install oil seals so dimension A is within specification

A: −0.5 mm (−0.02 in) to 0.5 mm (0.02 in)

4.

Reinstall any part removed.

ON-VEHICLE SERVICE

Control Cable Adjustment

AT-282

SAT755J

Removal

NHAT0119

SAT756J

SAT944CA

SAT615E

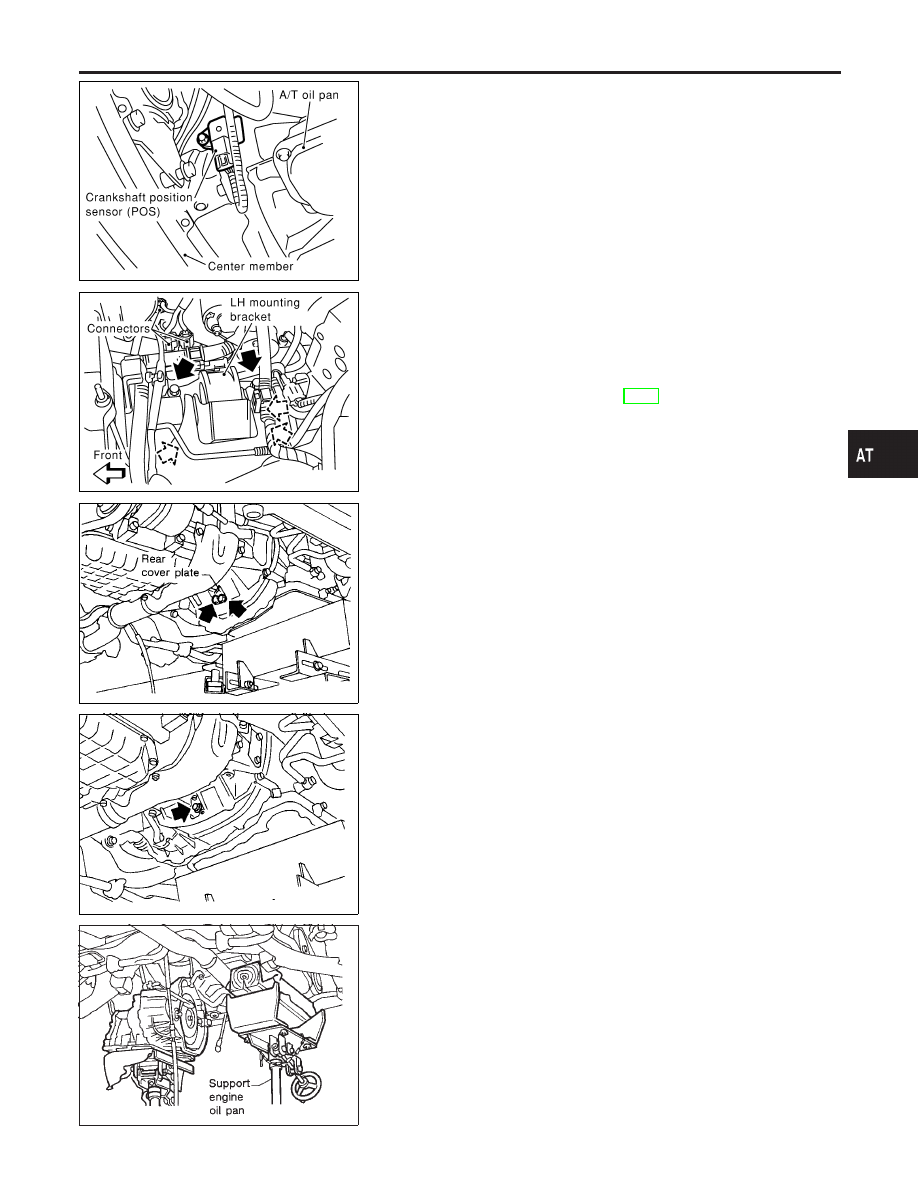

CAUTION:

When removing the transaxle assembly from engine, first
remove the crankshaft position sensor (POS) from the assem-
bly.
Be careful not to damage sensor edge.
1.

Remove battery and bracket.

2.

Remove air cleaner and resonator.

3.

Disconnect terminal cord assembly harness connector and
park/neutral position (PNP) switch harness connectors.

4.

Disconnect harness connectors of revolution sensor, ground
and vehicle speed sensor.

5.

Remove crankshaft position sensor (POS) from transaxle.

6.

Remove LH mounting bracket from transaxle and body.

7.

Disconnect control cable at transaxle side.

8.

Drain ATF.

9.

Remove drive shafts. Refer to AX-4, “Drive Shaft”.

10. Disconnect fluid cooler piping.
11. Remove starter motor from transaxle.
12. Support engine by placing a jack under oil pan.

I

Do not place jack under oil pan drain plug.

13. Remove center member.
14. Remove rear cover plate and bolts securing torque converter

to drive plate.

I

Rotate crankshaft for access to securing bolts.

SAT947C

15. Support transaxle with a jack.
16. Remove bolts fixing A/T to engine.
17. Lower transaxle while supporting it with a jack.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

Removal

AT-283

SAT977H

Installation

NHAT0120

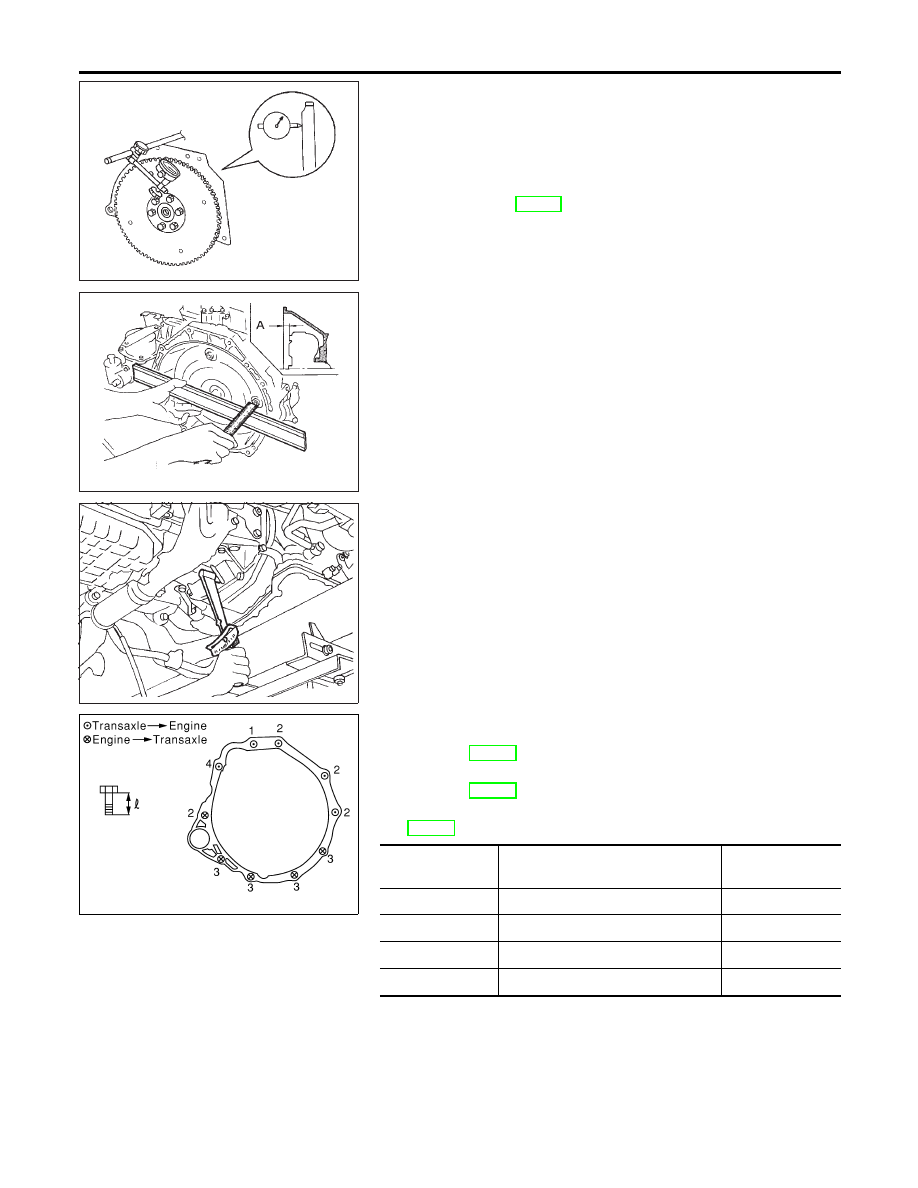

I

Drive plate runout

CAUTION:

Do not allow any magnetic materials to contact the ring gear
teeth.

Maximum allowable runout:

Refer to EM-68, “Drive Plate Runout”.

I

If this runout is out of allowance, replace drive plate and ring
gear.

SAT044A

I

When connecting torque converter to transaxle, measure dis-
tance “A” to be certain that they are correctly assembled.

Distance “A”:

14 mm (0.55 in) or more

SAT946C

I

Install bolts fixing converter to drive plate.

I

With converter installed, rotate crankshaft several turns to
check that transaxle rotates freely without binding.

SAT764J

I

Tighten bolts securing transaxle.

I

Tighten LH mounting bracket bolts to the specified torque.
Refer to EM-56, “Removal and Installation”.

I

Tighten center member bolts to the specified torque.
Refer to EM-56, “Removal and Installation”.

I

Tighten rear plate cover bolts to the specified torque. Refer to
EM-13, “OIL PAN”.

Bolt No.

Tightening torque

N·m (kg-m, ft-lb)



mm (in)

1

70 - 79 (7.1 - 8.1, 52 - 58)

65 (2.56)

2

70 - 79 (7.1 - 8.1, 52 - 58)

52 (2.05)

3

70 - 79 (7.1 - 8.1, 52 - 58)

40 (1.57)

4

78 - 98 (7.9 - 10.0, 58 - 72)

124 (4.88)

I

Reinstall any part removed.

REMOVAL AND INSTALLATION

Installation

AT-284
