CHECK VALVE RESISTANCE

1. Remove control valve assembly. Refer to AT-280.

I

Line pressure solenoid valves

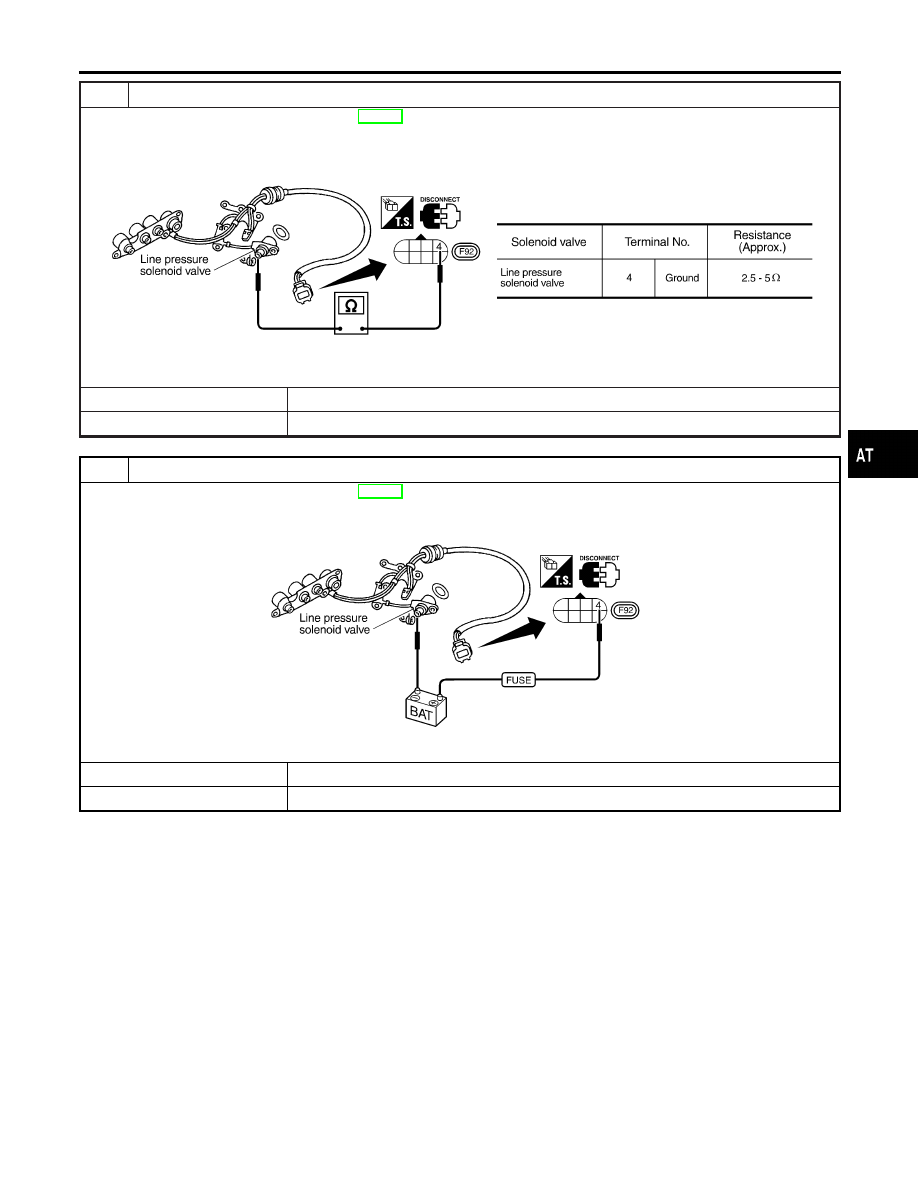

2. Check resistance to the terminal and ground.

SAT625J

OK or NG

OK

©

GO TO 9.

NG

©

Replace solenoid valve assembly.

8

CHECK VALVE OPERATION

1. Remove control valve assembly. Refer to AT-280.

I

Line pressure solenoid valves

2. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT626J

OK or NG

OK

©

GO TO 9.

NG

©

Replace solenoid valve assembly.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0734 A/T 4TH GEAR FUNCTION

Diagnostic Procedure (Cont’d)

AT-149

9

CHECK CONTROL VALVE

1. Disassemble control valve assembly. Refer to AT-312.

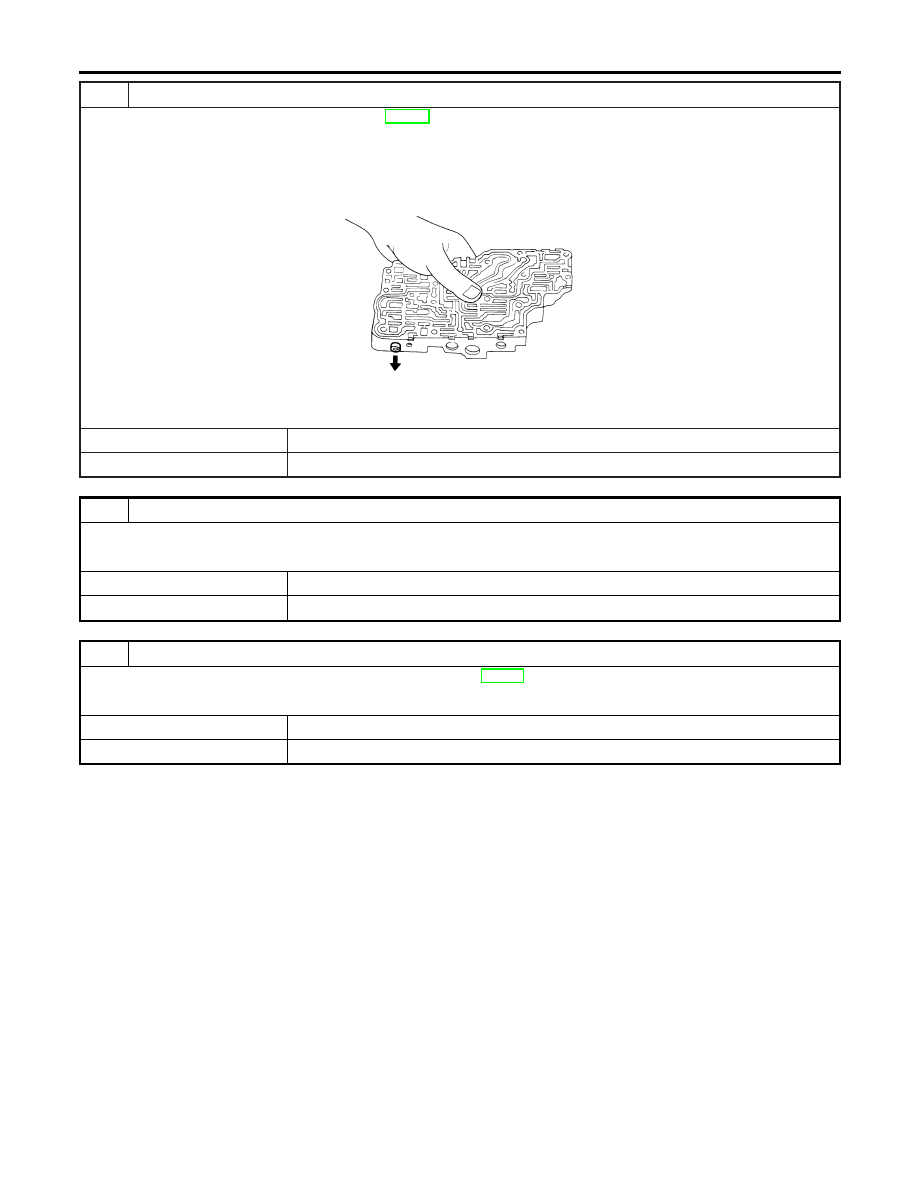

2. Check line pressure circuit valves for sticking.

I

Pressure regulator valve

I

Pilot valve

I

Pressure modifier valve

SAT367H

OK or NG

OK

©

GO TO 10.

NG

©

Repair control valve.

10

CHECK SHIFT UP (D

3

TO D

4

)

Does A/T shift from D

3

to D

4

at the specified speed?

OK or NG

OK

©

GO TO 11.

NG

©

Check control valve again. Repair or replace control valve assembly.

11

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-144.

OK or NG

OK

©

INSPECTION END

NG

©

Perform “Cruise test — Part 1” again and return to the start point of this test group.

DTC P0734 A/T 4TH GEAR FUNCTION

Diagnostic Procedure (Cont’d)

AT-150

SAT283HB

Description

NHAT0058

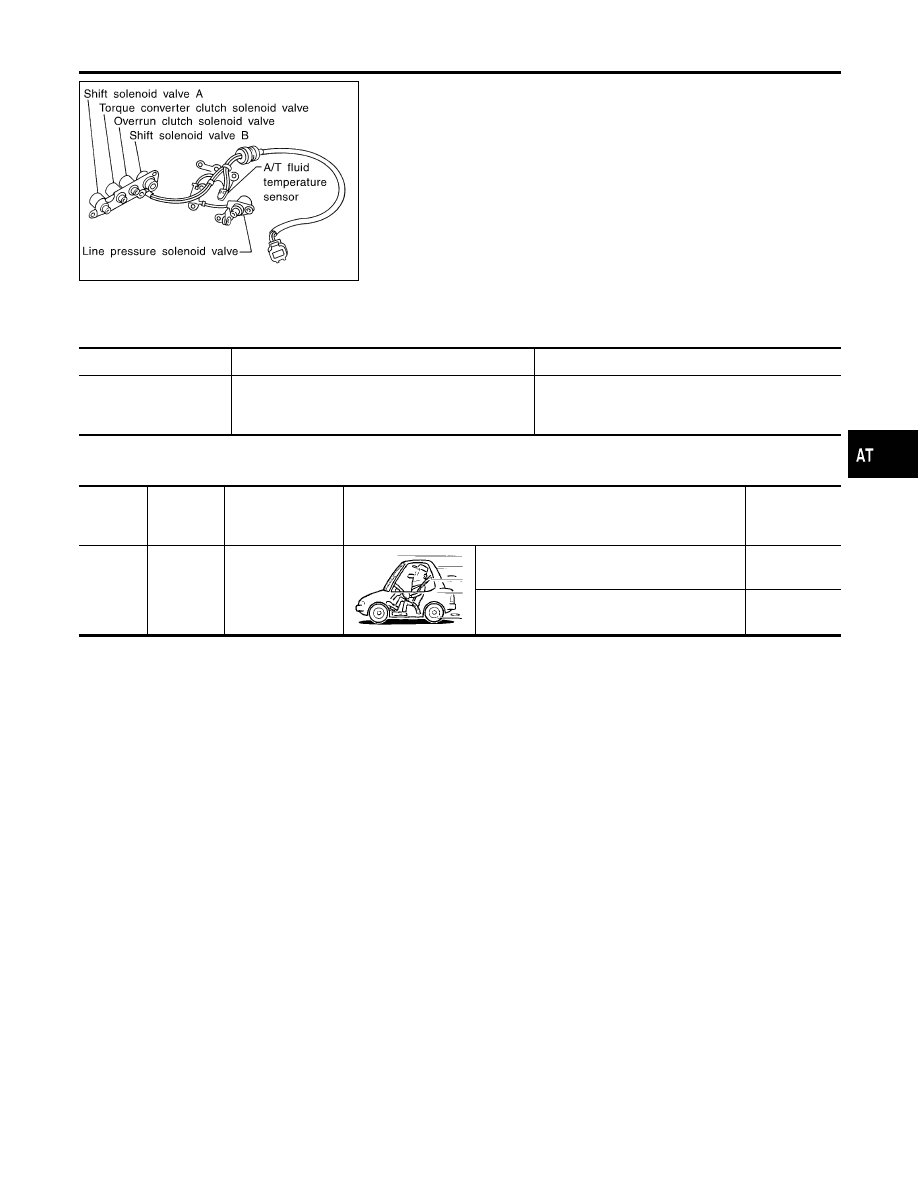

The torque converter clutch solenoid valve is activated, with the
gear in D

4

, by the TCM in response to signals sent from the vehicle

speed and throttle position sensors. Lock-up piston operation will
then be controlled.
Lock-up operation, however, is prohibited when A/T fluid tempera-
ture is too low.
When the accelerator pedal is depressed (less than 2/8) in lock-up
condition, the engine speed should not change abruptly. If there is
a big jump in engine speed, there is no lock-up.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0058S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Torque converter clutch
solenoid valve duty

Lock-up OFF

"

Lock-up ON

Approximately 4%

"

Approximately 94%

TCM TERMINALS AND REFERENCE VALUE

NHAT0058S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

3

G/B

Torque converter
clutch solenoid
valve

When A/T performs lock-up.

8 - 15V

When A/T does not perform lock-up.

0V

On Board Diagnosis Logic

NHAT0225

Diagnostic trouble code TCC SOLENOID/CIRC with CONSULT-II
or P0740 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0226

Check the following items.

I

Torque converter clutch solenoid valve

I

Harness or connectors
(The solenoid circuit is open or shorted.)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Description

AT-151

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0227

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0227S01

1)

Turn ignition switch ON.

2)

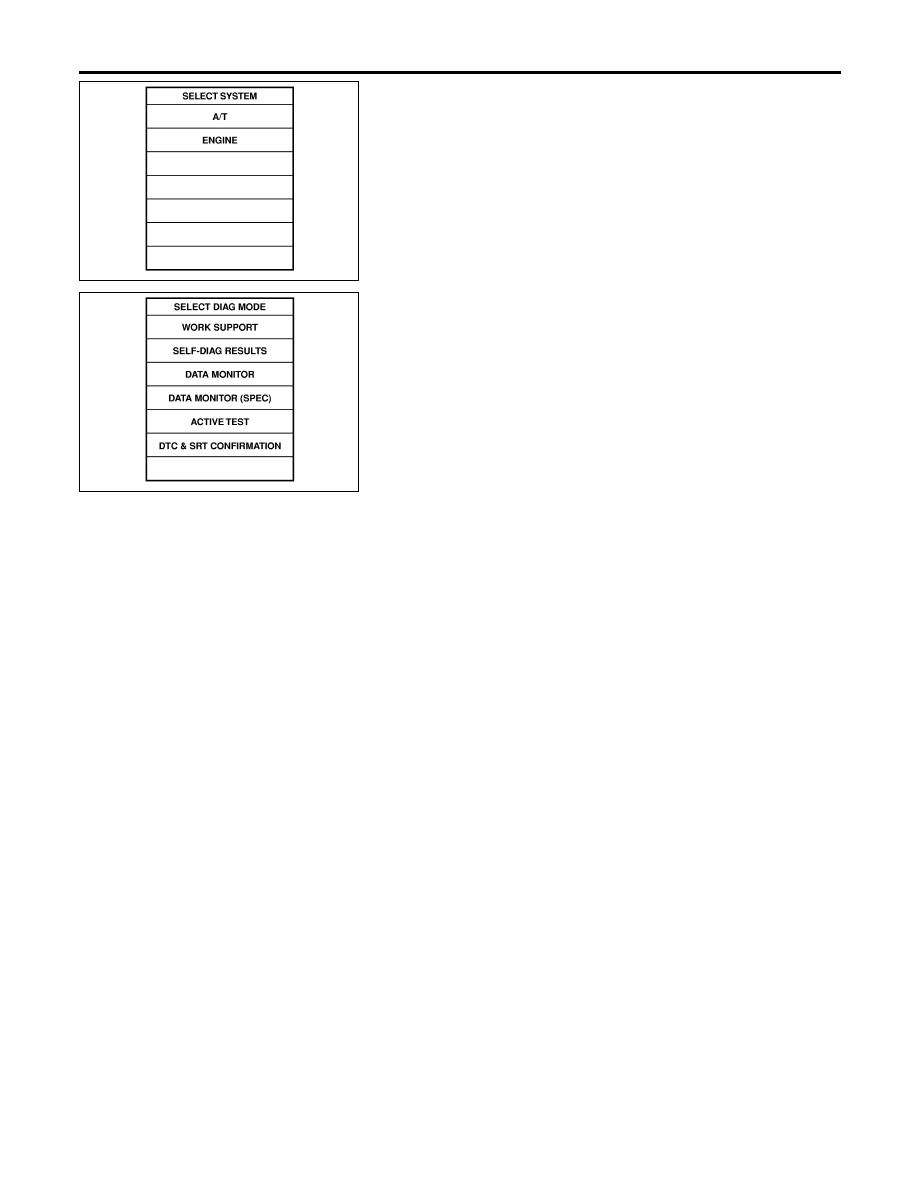

Select “DATA MONITOR” mode for “ENGINE” with CON-
SULT-II and wait at least 1 second.

WITH GST

NHAT0227S02

Follow the procedure “With CONSULT-II”.

DTC P0740 TORQUE CONVERTER CLUTCH SOLENOID VALVE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-152
