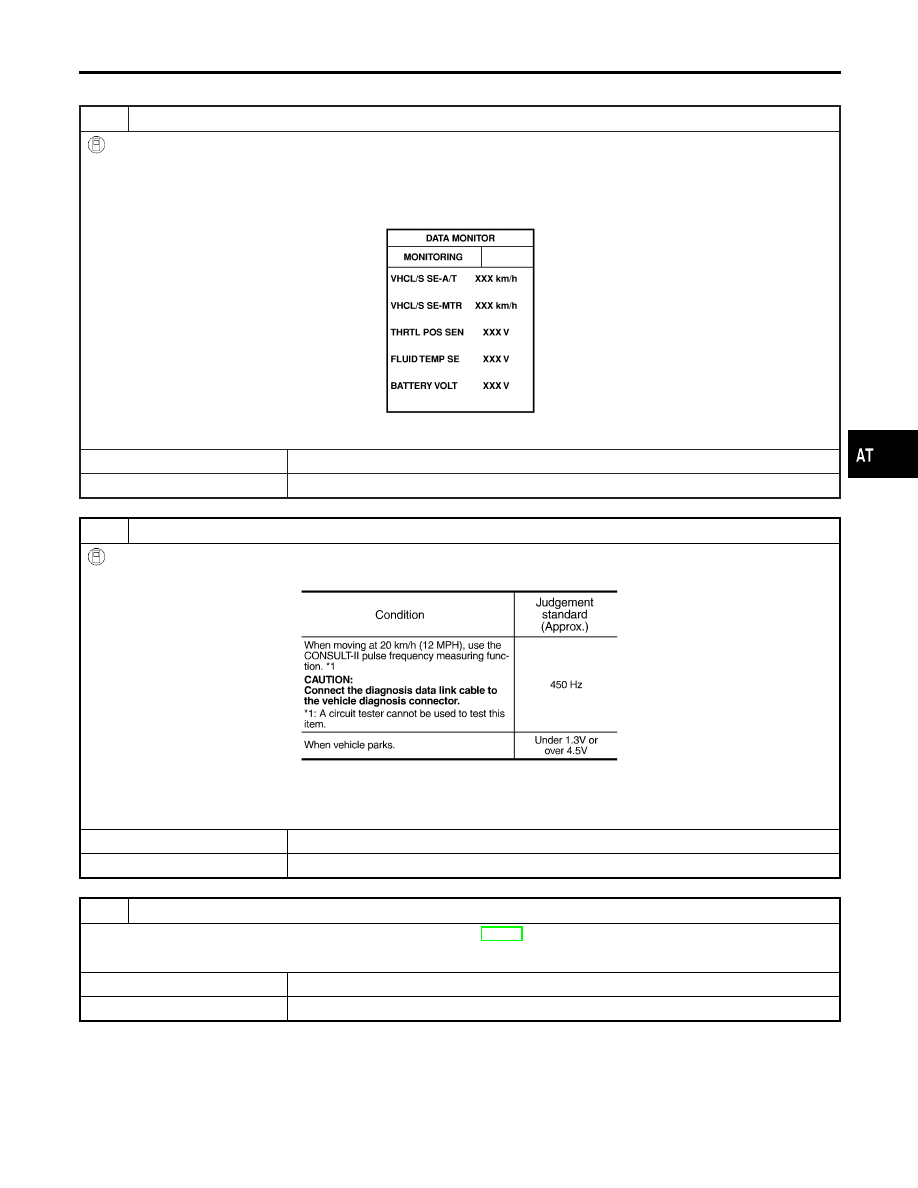

Diagnostic Procedure

NHAT0042

1

CHECK INPUT SIGNAL (With CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “VHCL/S SE·A/T” while driving.

Check the value changes according to driving speed.

SAT614J

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK REVOLUTION SENSOR (With CONSULT-II)

With CONSULT-II

1. Start engine.

MTBL0594

I

Harness for short or open between TCM, ECM and revolution sensor (Main harness)

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

3

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-115.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure

AT-117

4

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

DTC P0720 VEHICLE SPEED SENSOR·A/T (REVOLUTION SENSOR)

Diagnostic Procedure (Cont’d)

AT-118

Description

NHAT0043

The engine speed signal is sent from the ECM to the TCM.

TCM TERMINALS AND REFERENCE VALUE

NHAT0043S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

39

W/G

Engine speed sig-
nal

When engine runs at idle speed.

0.6V

When engine runs at 3,000 rpm.

2.2V

On Board Diagnosis Logic

NHAT0210

Diagnostic trouble code ENGINE SPEED SIG with CONSULT-II or
P0725 without CONSULT-II is detected when TCM does not
receive the proper voltage signal from ECM.

Possible Cause

NHAT0211

Check harness or connectors. (The sensor circuit is open or
shorted.)

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0725 ENGINE SPEED SIGNAL

Description

AT-119

SAT014K

SEF949Y

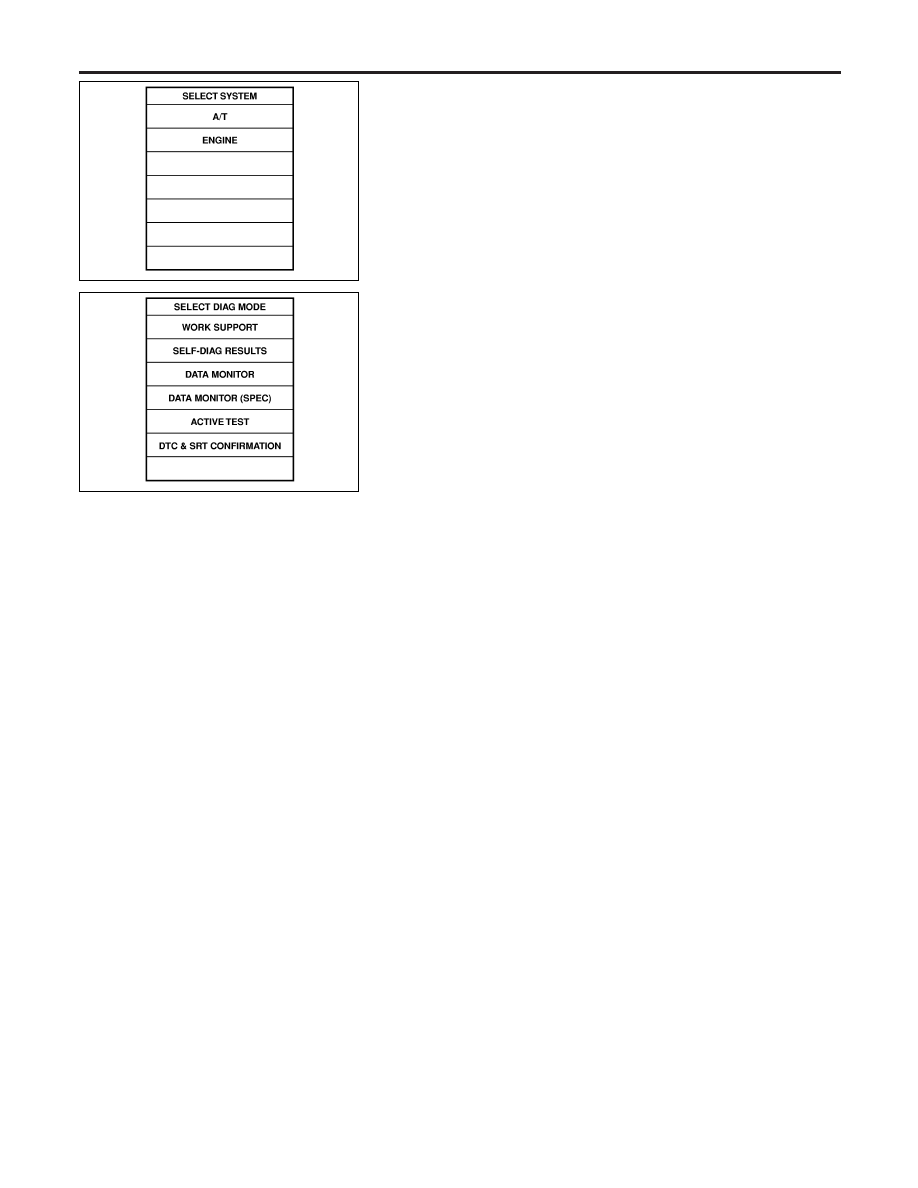

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0212

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0212S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 consecutive seconds.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (O/D ON)

WITH GST

NHAT0212S02

Follow the procedure “With CONSULT-II”.

DTC P0725 ENGINE SPEED SIGNAL

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-120
