Possible Cause

NHAT0205

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

A/T fluid temperature sensor

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0206

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 5 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

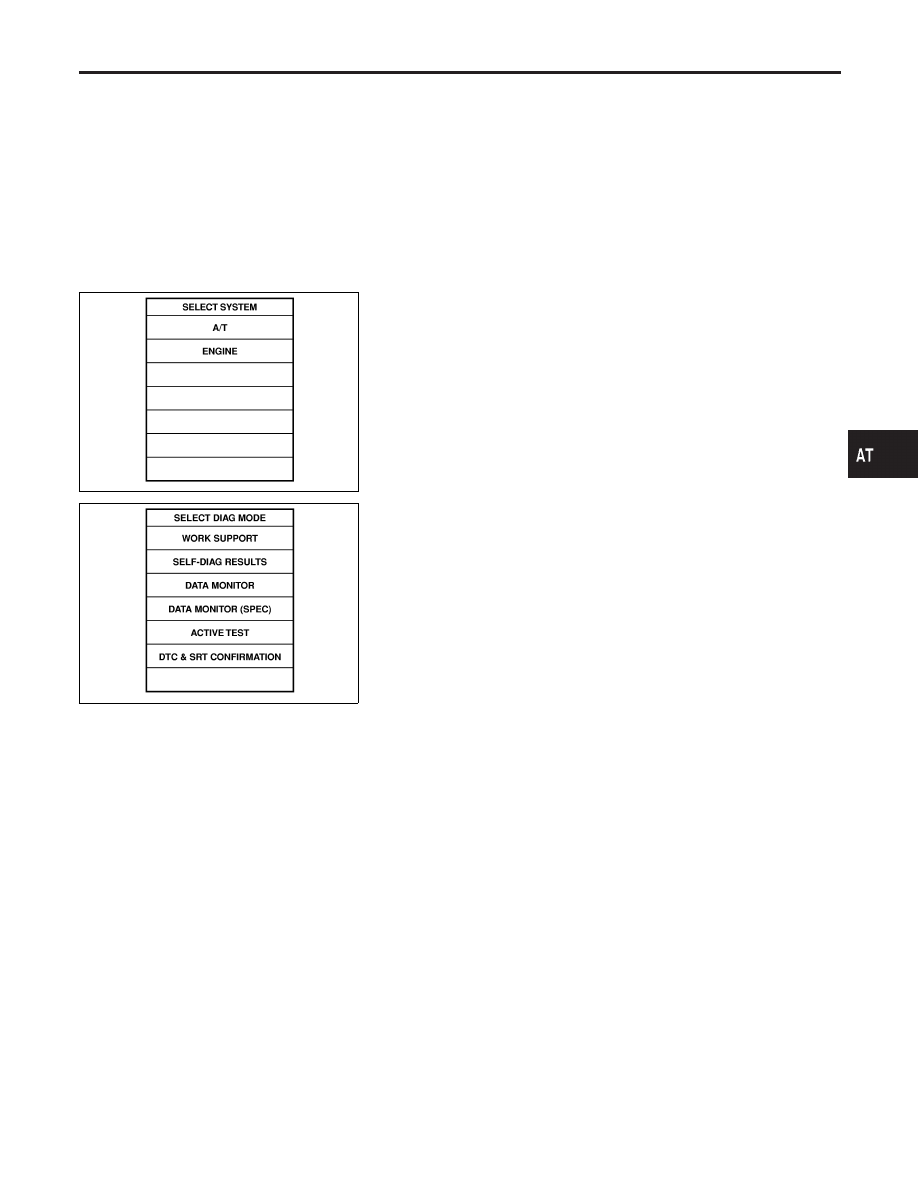

WITH CONSULT-II

NHAT0206S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 minutes (Total). (It is not necessary to maintain continu-
ously.)
CMPS·RPM (REF): 450 rpm or more
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.2V
Selector lever: D position (O/D ON)

WITH GST

NHAT0206S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Possible Cause

AT-109

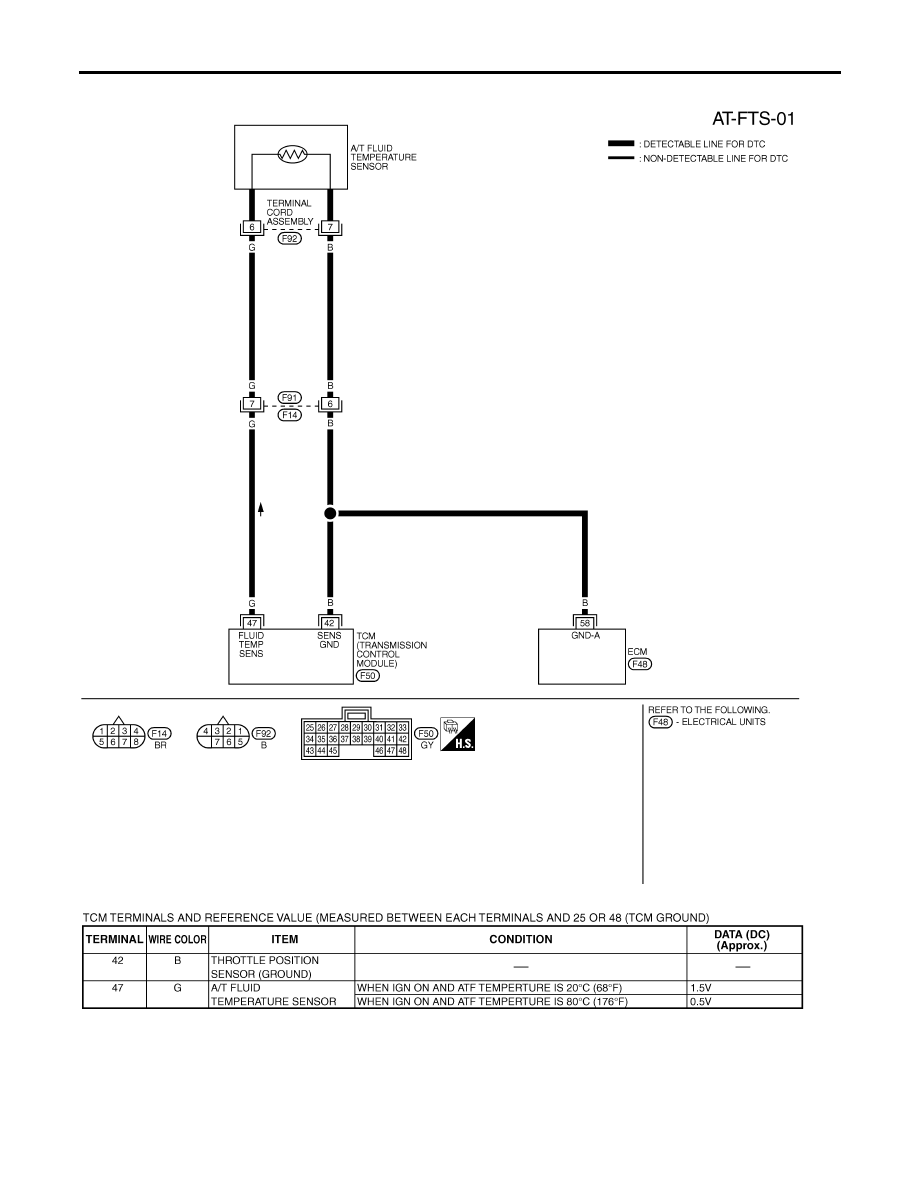

Wiring Diagram — AT — FTS

NHAT0038

MAT805A

SAT294K

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Wiring Diagram — AT — FTS

AT-110

Diagnostic Procedure

=NHAT0039

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 6.

2

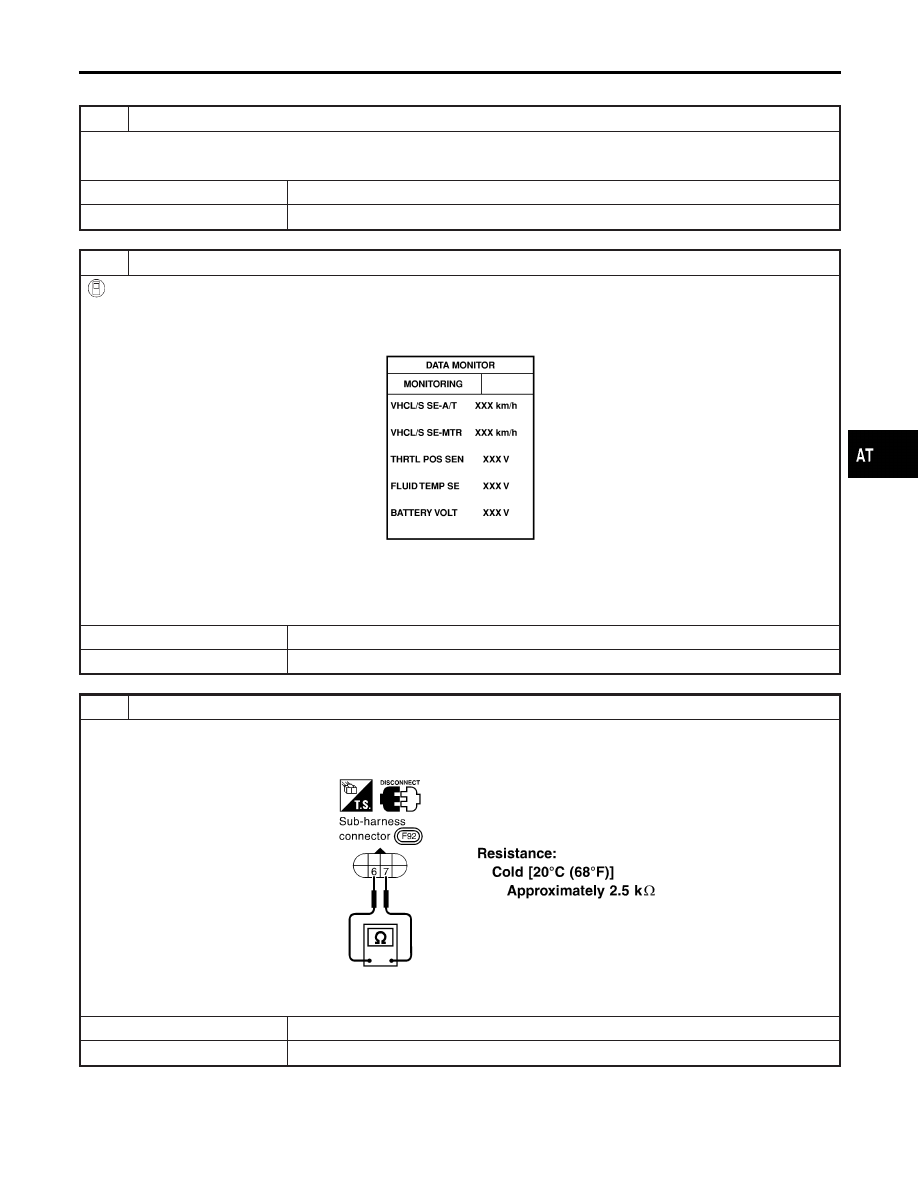

CHECK INPUT SIGNAL OF A/T FLUID TEMPERATURE SENSOR (With CONSULT-II)

With CONSULT-II

1. Start engine.
2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “FLUID TEMP SE”.

SAT614J

Voltage:

Cold [20°C (68°F)]

→

Hot [80°C (176°F)]:

Approximately 1.5V

→

0.5V

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 3.

3

CHECK A/T FLUID TEMPERATURE SENSOR WITH TERMINAL CORD ASSEMBLY

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminals 6 and 7 when A/T is cold.

SAT616J

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Diagnostic Procedure

AT-111

4

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Harness for short to ground or short to power or open between TCM, ECM and terminal cord assembly (Main harness)

I

Ground circuit for ECM
Refer to EC-145, “TROUBLE DIAGNOSIS FOR POWER SUPPLY”.

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

5

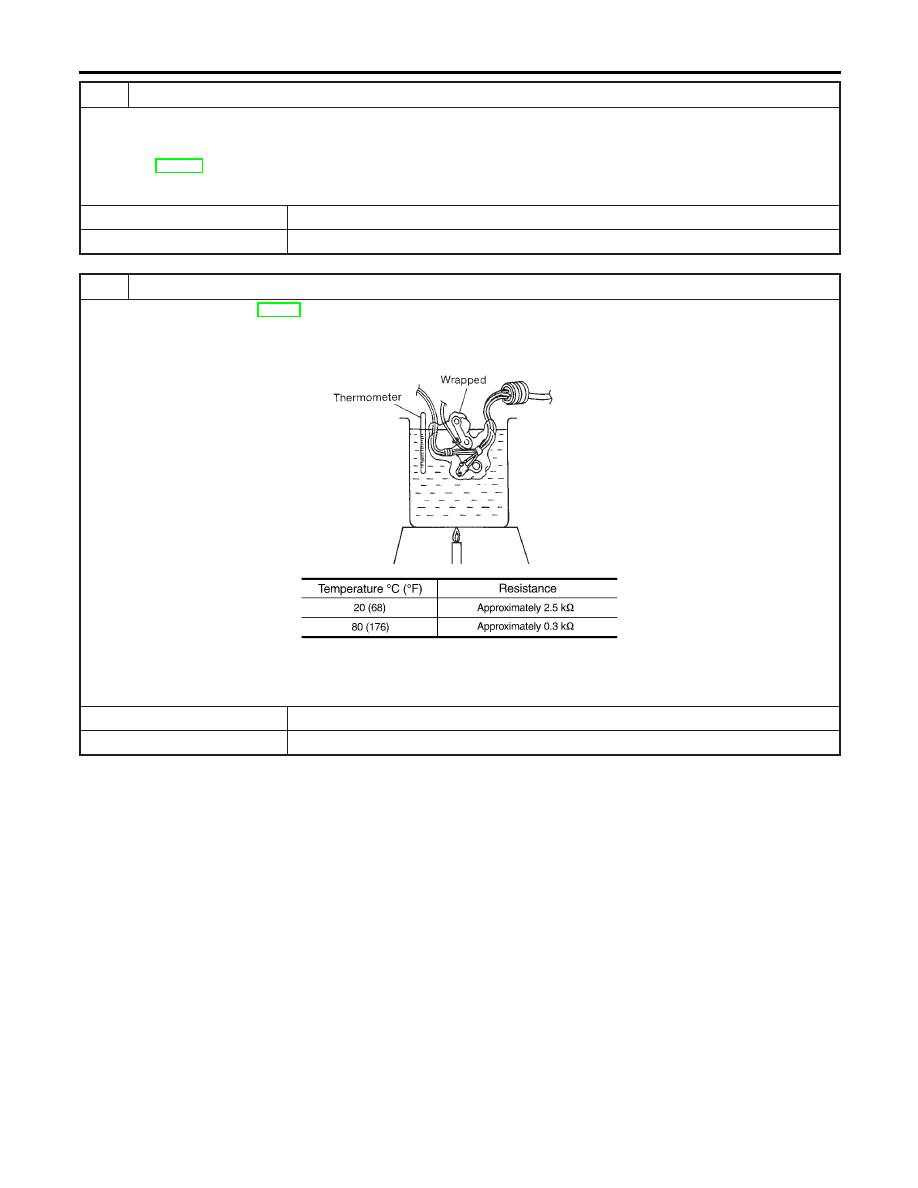

DETECT MALFUNCTIONING ITEM

1. Remove oil pan, refer to AT-280.
2. Check the following items:

I

A/T fluid temperature sensor
Check resistance between two terminals while changing temperature as shown at below.

SAT298F

MTBL0210

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

DTC P0710 A/T FLUID TEMPERATURE SENSOR CIRCUIT

Diagnostic Procedure (Cont’d)
