Diagnostic Worksheet

=NHAT0024S0102

1.

l

Read the Fail-safe and listen to customer complaints.

AT-9

2.

l

CHECK A/T FLUID

AT-61

l

Leakage (Follow specified procedure)

l

Fluid condition

l

Fluid level

3.

l

Perform STALL TEST and PRESSURE TEST.

AT-61, 65

l

Stall test — Mark possible damaged components/others.

l

Torque converter one-way clutch

l

Reverse clutch

l

Forward clutch

l

Overrun clutch

l

Forward one-way clutch

l

Low & reverse brake

l

Low one-way clutch

l

Engine

l

Line pressure is low

l

Clutches and brakes except high clutch and

brake band are OK

l

Pressure test — Suspected parts:

4.

l

Perform all ROAD TEST and mark required procedures.

AT-66

4-1. Check before engine is started.

AT-67

l

SELF-DIAGNOSTIC PROCEDURE - Mark detected items.

l

Park/neutral position (PNP) switch, AT-102.

l

A/T fluid temperature sensor, AT-108.

l

Vehicle speed sensor·A/T (Revolution sensor), AT-114.

l

Engine speed signal, AT-119.

l

Torque converter clutch solenoid valve, AT-156.

l

Line pressure solenoid valve, AT-166.

l

Shift solenoid valve A, AT-172.

l

Shift solenoid valve B, AT-177.

l

Throttle position sensor, AT-182.

l

Overrun clutch solenoid valve, AT-191.

l

Park/neutral position (PNP), overdrive control and throttle position switches, AT-260.

l

A/T fluid temperature sensor and TCM power source, AT-196.

l

Vehicle speed sensor·MTR, AT-203.

l

A/T communication line, AT-208.

l

Control unit (RAM), Control unit (ROM), AT-212.

l

Control unit (EEP ROM), AT-214.

l

Battery

l

Others

4-2. Check at idle

AT-68

l

1. O/D OFF Indicator Lamp Does Not Come On, AT-219.

l

2. Engine Cannot Be Started In P and N Position, AT-222.

l

3. In P Position, Vehicle Moves Forward or Backward When Pushed, AT-223.

l

4. In N Position, Vehicle Moves, AT-224.

l

5. Large Shock. N

,

R Position, AT-227.

l

6. Vehicle Does Not Creep Backward In R Position, AT-229.

l

7. Vehicle Does Not Creep Forward In D, 2 or 1 Position, AT-233.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — INTRODUCTION

Introduction (Cont’d)

AT-57

4.

4-3. Cruise test

AT-71
AT-74

Part-1

l

8. Vehicle Cannot Be Started From D

1

, AT-236.

l

9. A/T Does Not Shift: D

1

,

D

2

or Does Not Kickdown: D

4

,

D

2

, AT-239.

l

10. A/T Does Not Shift: D

2

,

D

3

, AT-242.

l

11. A/T Does Not Shift: D

3

,

D

4

, AT-245.

l

12. A/T Does Not Perform Lock-up, AT-248.

l

13. A/T Does Not Hold Lock-up Condition, AT-250.

l

14. Lock-up Is Not Released, AT-252.

l

15. Engine Speed Does Not Return To Idle (Light Braking D

4

,

D

3

), AT-253.

Part-2

AT-78

l

16. Vehicle Does Not Start From D

1

, AT-256.

l

9. A/T Does Not Shift: D

1

,

D

2

or Does Not Kickdown: D

4

,

D

2

, AT-239.

l

10. A/T Does Not Shift: D

2

,

D

3

, AT-242.

l

11. A/T Does Not Shift: D

3

,

D

4

, AT-245.

Part-3

AT-80

l

17. A/T Does Not Shift: D

4

,

D

3

When Overdrive Control Switch ON

,

OFF, AT-257.

l

15. Engine Speed Does Not Return To Idle (Engine Brake In D

3

), AT-253.

l

18. A/T Does Not Shift: D

3

,

2

2

, When Selector Lever D

,

2 Position, AT-258.

l

15. Engine Speed Does Not Return To Idle (Engine Brake In 2

2

), AT-253.

l

19. A/T Does Not Shift: 2

2

,

1

1

, When Selector Lever 2

,

1 Position, AT-259.

l

20. Vehicle Does Not Decelerate By Engine Brake, AT-260.

l

SELF-DIAGNOSTIC PROCEDURE — Mark detected items.

l

Park/neutral position (PNP) switch, AT-102.

l

A/T fluid temperature sensor, AT-108.

l

Vehicle speed sensor·A/T (Revolution sensor), AT-114.

l

Engine speed signal, AT-119.

l

Torque converter clutch solenoid valve, AT-151.

l

Line pressure solenoid valve, AT-166.

l

Shift solenoid valve A, AT-175.

l

Shift solenoid valve B, AT-177.

l

Throttle position sensor, AT-182.

l

Overrun clutch solenoid valve, AT-191.

l

Park/neutral position (PNP), overdrive control and throttle position switches, AT-260.

l

A/T fluid temperature sensor and TCM power source, AT-196.

l

Vehicle speed sensor·MTR, AT-203.

l

A/T communication line, AT-208.

l

Control unit (RAM), Control unit (ROM), AT-212.

l

Control unit (EEP ROM), AT-214.

l

Battery

l

Others

5.

l

For self-diagnosis NG items, inspect each component. Repair or replace the damaged parts.

AT-41

6.

l

Perform all ROAD TEST and re-mark required procedures.

AT-66

7.

l

Perform DTC CONFIRMATION PROCEDURE for following MIL indicating items and check out NG items.

Refer to EC-69, “Emission-related Diagnostic Information”.

EC-69

l

DTC (P0731) A/T 1st gear function, AT-124.

l

DTC (P0732) A/T 2nd gear function, AT-130.

l

DTC (P0733) A/T 3rd gear function, AT-136.

l

DTC (P0734) A/T 4th gear function, AT-142.

l

DTC (P0744) A/T TCC S/V function (lock-up), AT-156.

8.

l

Perform the Diagnostic Procedures for all remaining items marked NG. Repair or replace the damaged

parts.
Refer to the Symptom Chart when you perform the procedures. (The chart also shows some other possible
symptoms and the component inspection orders.)

AT-84
AT-95

9.

l

Erase DTC from TCM and ECM memories.

AT-38

TROUBLE DIAGNOSIS — INTRODUCTION

Introduction (Cont’d)

AT-58

Work Flow

NHAT0025

HOW TO PERFORM TROUBLE DIAGNOSES FOR QUICK AND ACCURATE REPAIR

NHAT0025S01

A good understanding of the malfunction conditions can make troubleshooting faster and more accurate.
In general, each customer feels differently about a problem. It is important to fully understand the symptoms
or conditions for a customer complaint.
Make good use of the two sheets provided, “Information from Customer” (AT-56) and “Diagnostic Worksheet”
(AT-57), to perform the best troubleshooting possible.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — INTRODUCTION

Work Flow

AT-59

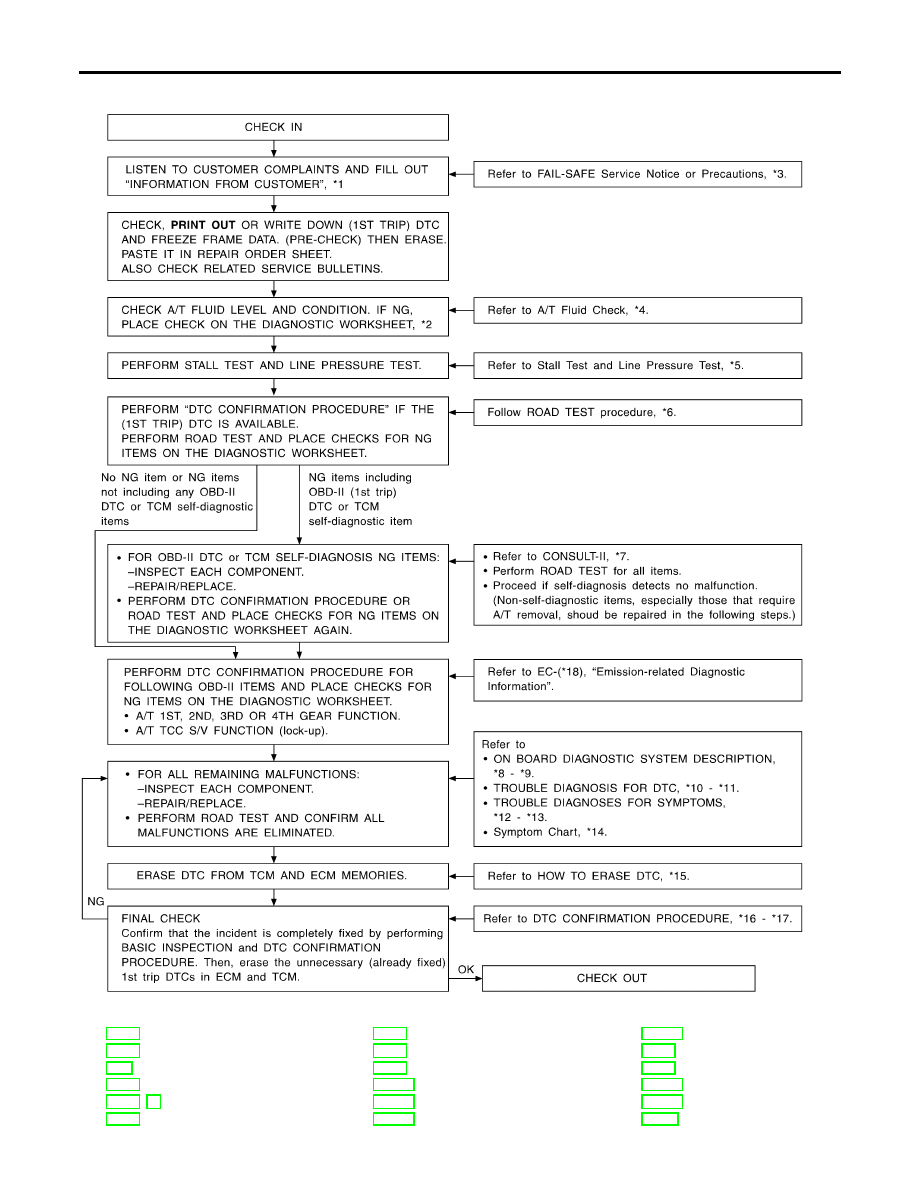

WORK FLOW CHART

=NHAT0025S02

SAT086JI

*1: AT-56
*2: AT-57
*3: AT-9
*4: AT-61
*5: AT-61, 65
*6: AT-66

*7: AT-40
*8: AT-36
*9: AT-52
*10: AT-102
*11: AT-214
*12: AT-219

*13: AT-260
*14: AT-84
*15: AT-38
*16: AT-103
*17: AT-214
*18: EC-69
