Infiniti G35 (V35). Manual - part 638

MT-20

TRANSMISSION ASSEMBLY

17. Remove rear engine mounting member. Refer to

EM-131,

"Removal and Installation"

 .

18. Remove engine and transmission mounting bolts with power

tool.

19. Remove transmission from the vehicle.

CAUTION:

Do not hold control lever housing to prevent bushing of
control lever housing from deformation when moving trans-
mission assembly.

INSTALLATION

Install in the reverse order of removal procedure, following the cautions below:

●

When installing transmission to the engine, install mounting bolts in accordance with the standards below.

CAUTION:

●

When installing, be careful to avoid interference between
transmission main drive shaft and clutch cover.

●

If flywheel is removed, align dowel pin with the smallest
hole of flywheel. Refer to

EM-143, "ASSEMBLY"

 .

●

Refer to

MT-14, "INSTALLATION"

  and

MT-16, "INSPECTION AFTER INSTALLATION"

  for control

lever installation information.

●

After installation, check for oil leakage, oil level and proper operation of shifting mechanism.

●

Do not hold control lever housing to prevent bushing of control lever housing from deformation
when moving transmission assembly.

SCIA1531E

Bolt No.

1

2

3

Quantity

1

5

2

“

” mm (in)

55 (2.17)

65 (2.56)

35 (1.38)

Tightening torque
N·m (kg-m, ft-lb)

75 (7.7, 55)

46.6 (4.8, 34)

PCIB0701E

TRANSMISSION ASSEMBLY

MT-21

D

E

F

G

H

I

J

K

L

M

A

B

MT

Disassembly and Assembly

NCS001AH

COMPONENTS

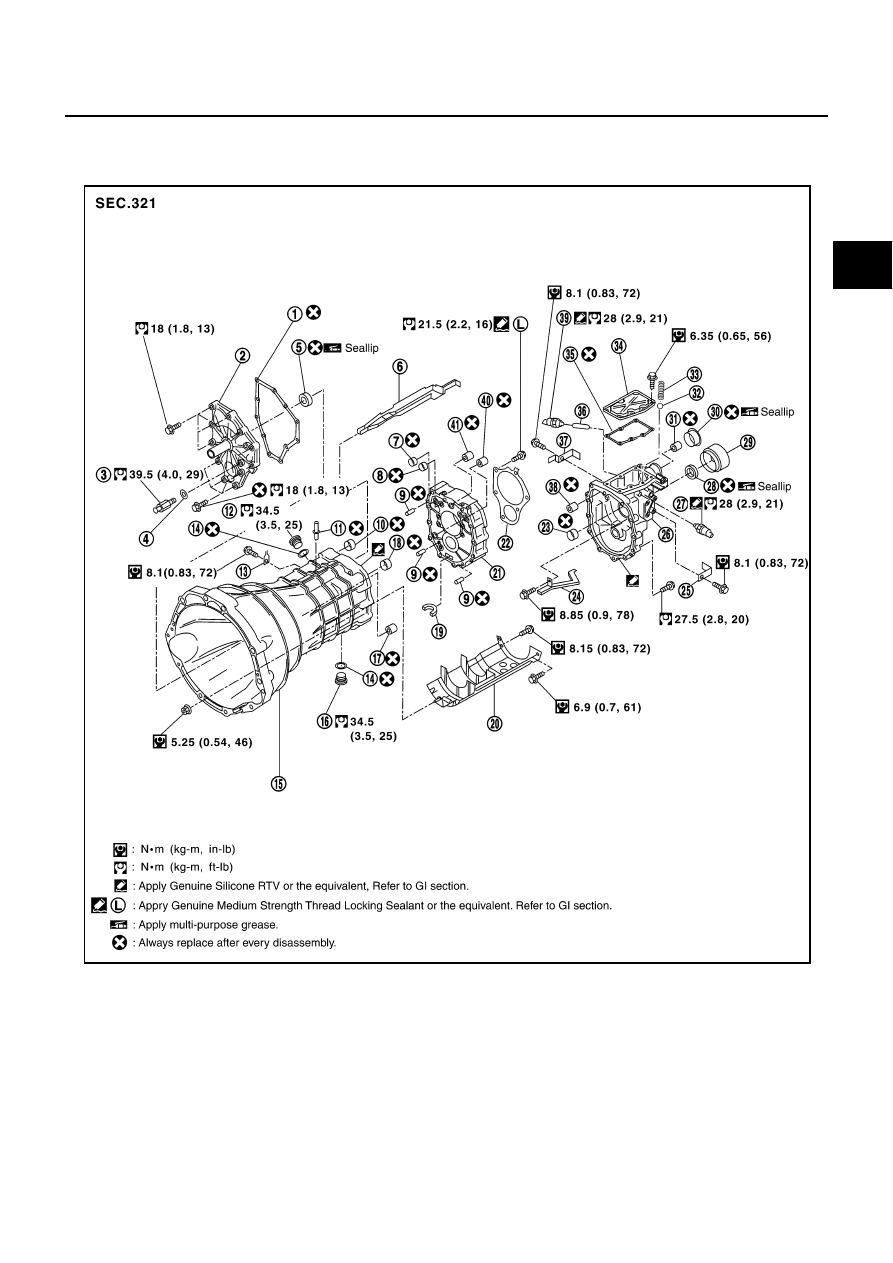

Case Components

1.

Front cover gasket

2.

Front cover

3.

Withdrawal lever ball pin

4.

Washer

5.

Front cover oil seal

6.

Oil gutter

7.

Bushing

8.

Bushing

9.

Dowel pin

10. Bushing

11.

Breather

12. Filler plug

13. Bracket

14. Gasket

15. Transmission case

16. Drain plug

17. Sliding ball bearing

18. Bushing

19. Magnet

20. Baffle plate

21. Adapter plate

22. Main shaft bearing retainer

23. Bushing

24. Rear extension oil gutter

25. Bracket

26. Rear extension

27. Back-up lamp switch

28. Rear oil seal

29. Rear extension dust cover

30. Striking rod oil seal

PCIB1378E

MT-22

TRANSMISSION ASSEMBLY

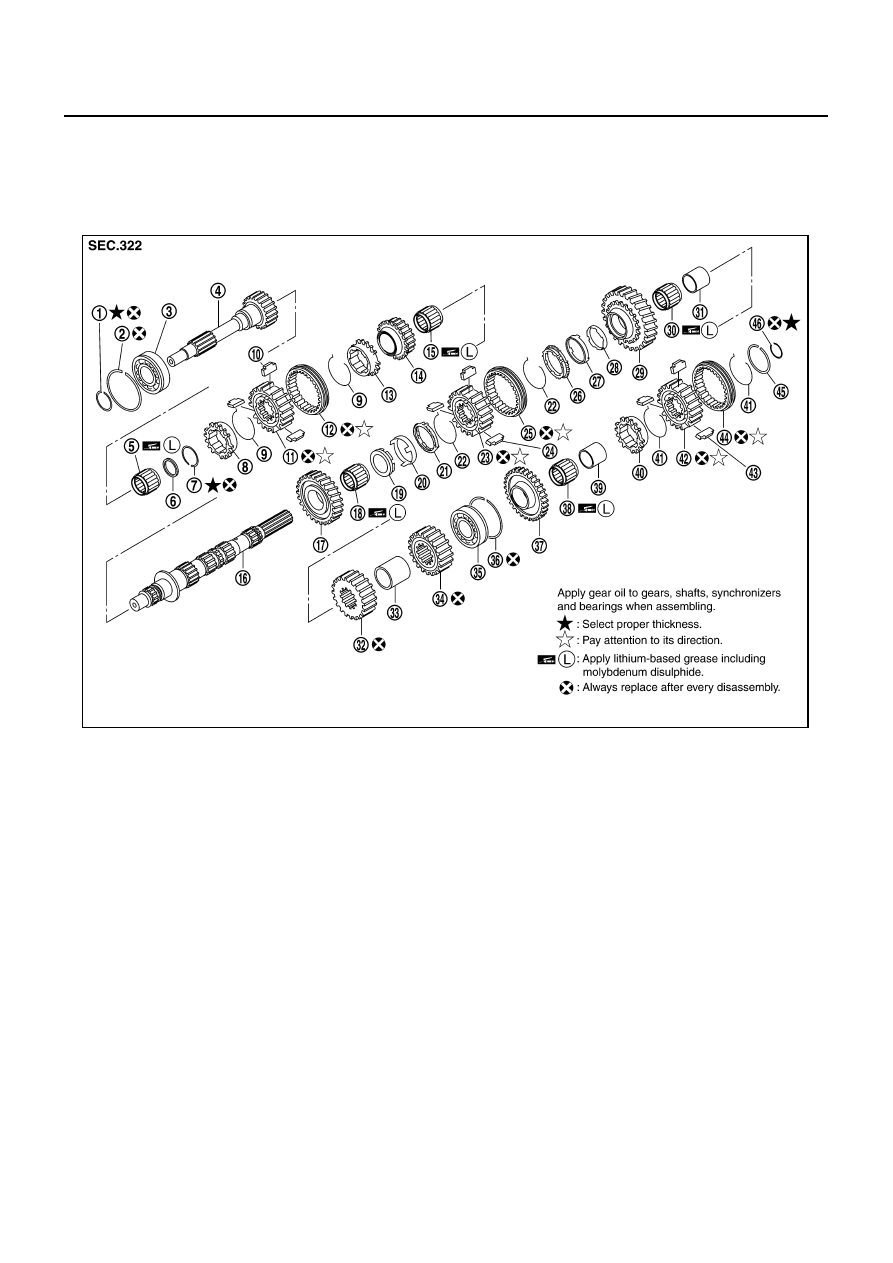

Gear Components

31. Sliding ball bearing

32. Check ball

33. Check select spring

34. Rear extension upper cover

35. Rear extension upper cover gasket

36. Plunger

37. Bracket

38. Sliding ball bearing

39. PNP switch

40. Sliding ball bearing

41. Sliding ball bearing

1.

Snap ring

2.

Snap ring

3.

Main drive gear bearing

4.

Main drive gear

5.

Main pilot bearing

6.

Pilot bearing spacer

7.

Snap ring

8.

5th baulk ring

9.

5th-6th spread spring

10. 5th-6th shifting insert

11.

5th-6th synchronizer hub

12. 5th-6th coupling sleeve

13. 6th baulk ring

14. 6th main gear

15. 6th needle bearing

16. Main shaft

17. 2nd main gear

18. 2nd needle bearing

19. 2nd inner baulk ring

20. 2nd synchronizer cone

21. 2nd outer baulk ring

22. 1st-2nd spread spring

23. 1st-2nd synchronizer hub

24. 1st-2nd shifting insert

25. 1st-2nd coupling sleeve

26. 1st outer baulk ring

27. 1st synchronizer cone

28. 1st inner baulk ring

29. 1st main gear

30. 1st needle bearing

31. 1st gear bushing

32. 3rd main gear

33. 3rd-4th main spacer

34. 4th main gear

35. Main shaft bearing

36. Snap ring

37. Reverse main gear

38. Reverse main needle bearing

39. Reverse main gear bushing

40. Reverse baulk ring

41. Reverse spread spring

42. Reverse synchronizer hub

43. Reverse shifting insert

44. Reverse coupling sleeve

45. Snap ring

46. Snap ring

PCIB1354E

TRANSMISSION ASSEMBLY

MT-23

D

E

F

G

H

I

J

K

L

M

A

B

MT

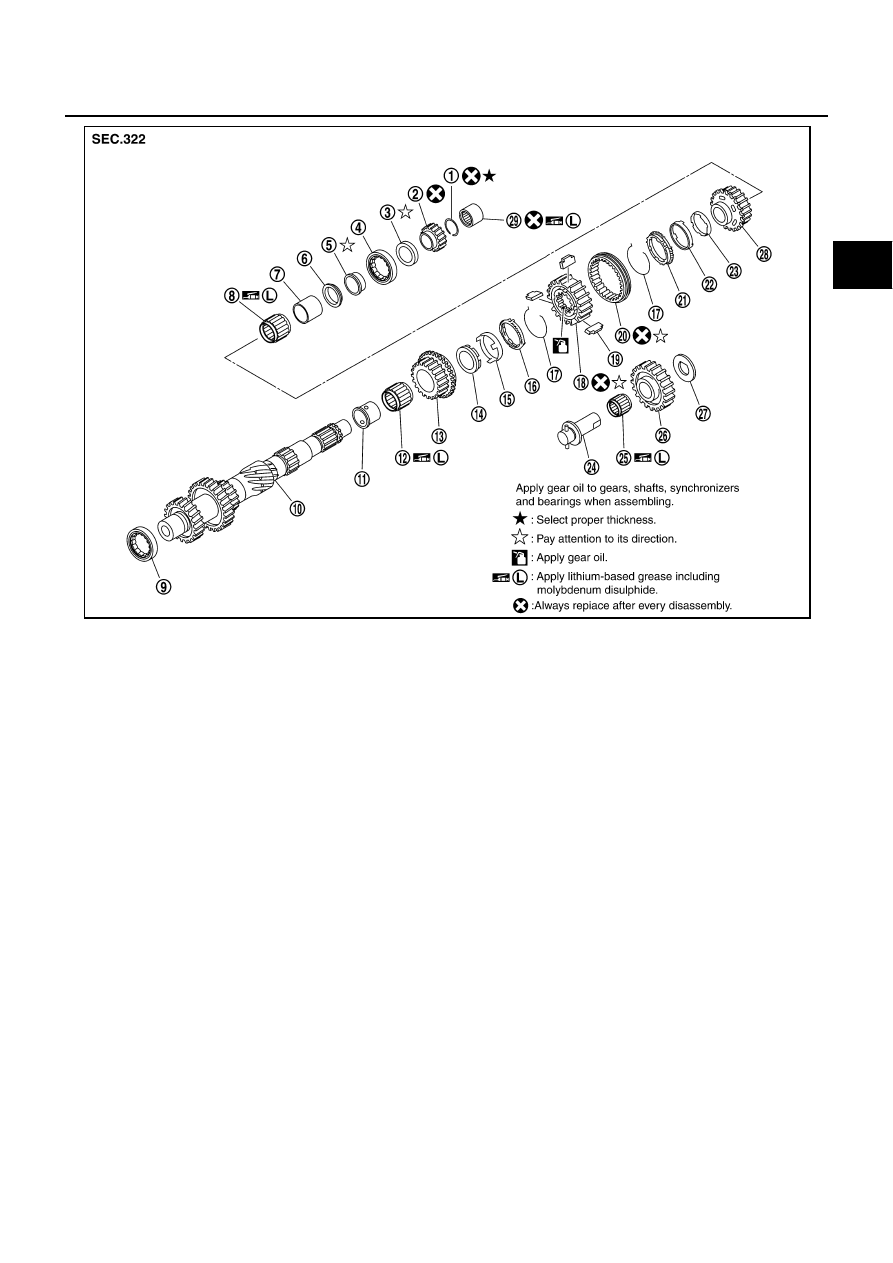

1.

Snap ring

2.

Reverse counter gear

3.

Counter rear bearing spacer

4.

Counter rear bearing

5.

Counter rear bearing inner race

6.

4th counter gear thrust washer

7.

4th gear bushing

8.

4th needle bearing

9.

Counter front bearing

10. Counter shaft

11.

3rd gear bushing

12. 3rd needle bearing

13. 3rd counter gear

14. 3rd inner baulk ring

15. 3rd synchronizer cone

16. 3rd outer baulk ring

17. 3rd-4th spread spring

18. 3rd-4th synchronizer hub

19. 3rd-4th shifting insert

20. 3rd-4th coupling sleeve

21. 4th outer baulk ring

22. 4th synchronizer cone

23. 4th inner baulk ring

24. Reverse idler shaft

25. Reverse idler needle bearing

26. Reverse idler gear

27. Reverse idler thrust washer

28. 4th counter gear

29. Counter end bearing

PCIB1355E
