LT-108

BACK-UP LAMP

Bulb Replacement

NKS000IT

Refer to

LT-126, "Bulb Replacement"

 .

Removal and Installation

NKS000IU

Refer to

LT-126, "Removal and Installation"

 .

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-109

C

D

E

F

G

H

I

J

L

M

A

B

LT

PARKING, LICENSE PLATE AND TAIL LAMPS

PFP:26550

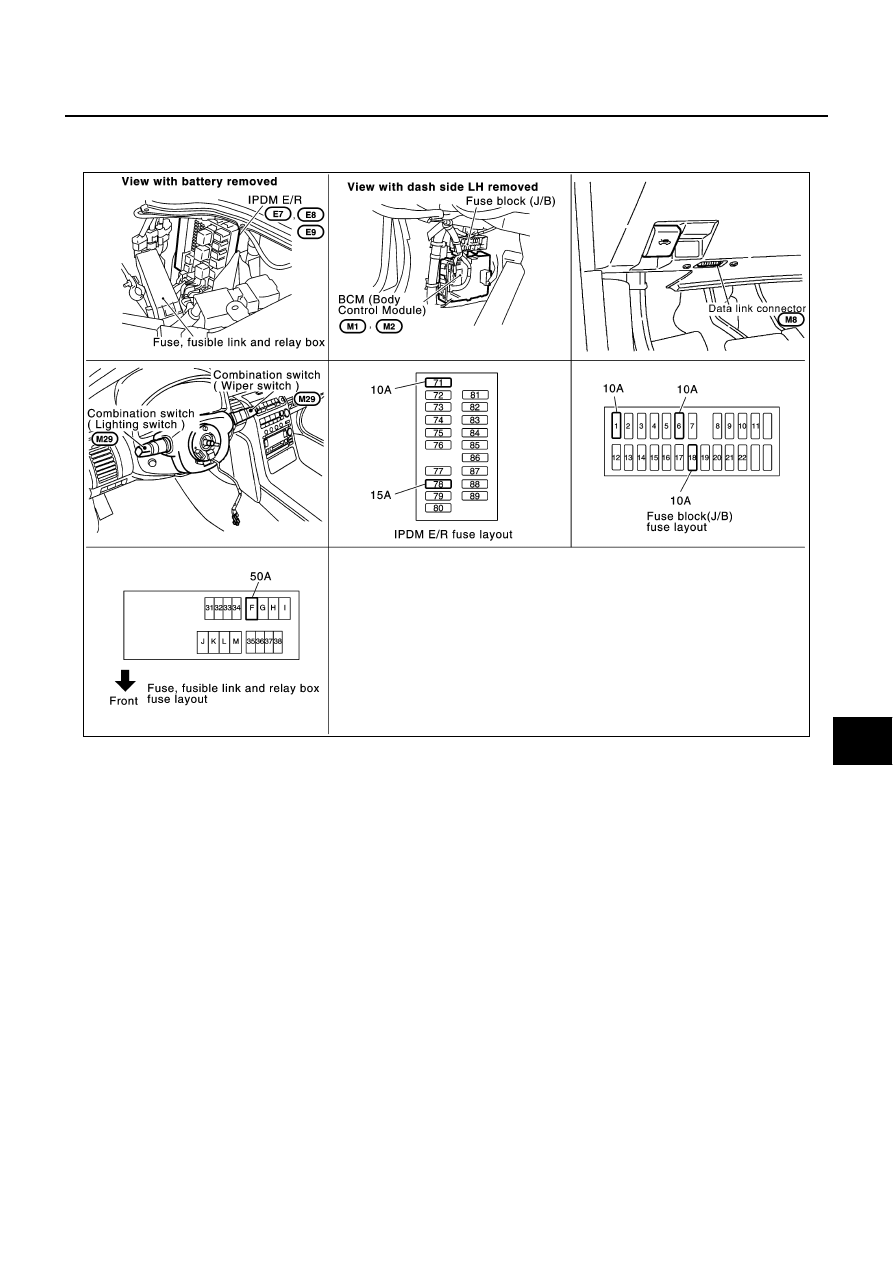

Component Parts and Harness Connector Location

NKS002P6

System Description

NKS002P7

The control of the parking, license plate, side marker and tail lamp operation is dependent upon the position of
lighting switch. When the lighting switch is placed in the 1ST position, 2ND position or AUTO position (head-
lamp is ON), the BCM (body control module) receives input signal requesting the parking, license plate, side
marker and tail lamps to illuminate. This input signal is communicated to the IPDM E/R (intelligent power distri-
bution module engine room) through the CAN communication lines. The CPU (central processing unit) located
in the IPDM E/R controls the tail lamp relay. This relay, when energized, directs power to parking, license
plate, side marker and tail lamps, which then illuminate.
Power is supplied at all times

●

through 10A fuse (No. 71, located in IPDM E/R)

●

to CPU located in IPDM E/R, and

●

to tail lamp relay, located in IPDM E/R,

●

through 15A fuse (No. 78, located in IPDM E/R)

●

to CPU located in IPDM E/R,

●

through 50A fusible link (letter F, located in fuse, fusible link and relay box)

●

to BCM terminal 55,

●

through 10A fuse [No. 18, located in fuse block (J/B)]

●

to BCM terminal 42.

With the ignition switch in the ON or START position, power is supplied

●

to CPU located in IPDM E/R, from battery direct,

●

through 10A fuse [No. 1, located in fuse block (J/B)]

PKIB6125E

LT-110

PARKING, LICENSE PLATE AND TAIL LAMPS

●

to BCM terminal 38.

With the ignition switch in the ACC or ON position, power is supplied

●

through 10A fuse [No. 6, located in fuse block (J/B)]

●

to BCM terminal 11.

Ground is supplied

●

to BCM terminal 52

●

through grounds M30 and M66,

●

to IPDM E/R terminals 38 and 60

●

through grounds E17 and E43.

OPERATION BY LIGHTING SWITCH

With the lighting switch in the 1ST position, 2ND position or AUTO position (headlamp is ON), the BCM
receives input signal requesting parking, license plate, side marker and tail lamps to illuminate. This input sig-
nal is communicated to the IPDM E/R through CAN communication lines. The CPU located in the IPDM E/R
controls tail lamp relay, which when energized, directs power

●

through IPDM E/R terminal 22

●

to front side marker lamp RH and LH terminals 1

●

to front combination lamp RH and LH terminals 7

●

to rear combination lamp RH and LH terminals 3, and

●

to license plate lamp RH and LH terminals 1.

Ground is supplied

●

to front side marker lamp RH and LH terminals 2, and

●

to front combination lamp RH and LH terminals 8

●

through grounds E17 and E43,

●

to rear combination lamp RH and LH terminals 4

●

through ground B103,

●

to license plate lamp RH and LH terminals 2

●

through grounds B5 and B29.

With power and ground supplied, parking, license plate, side marker and tail lamps illuminate.

COMBINATION SWITCH READING FUNCTION

Refer to

BCS-3, "COMBINATION SWITCH READING FUNCTION"

 .

EXTERIOR LAMP BATTERY SAVER CONTROL

When the lighting switch is in the 1ST or 2ND position and ignition switch is turned from ON or ACC to OFF,
battery saver control feature is activated.
Under this condition, parking, license plate, side marker and tail lamps remain illuminated for 5 minutes, then
the parking, license plate, side marker and tail lamps are turned off.
Exterior lamp battery saver control mode can be changed by the function setting of CONSULT-II.

CAN Communication System Description

NKS002P8

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN Communication Unit

NKS002P9

Refer to

LAN-47, "CAN System Specification Chart"

 .

PARKING, LICENSE PLATE AND TAIL LAMPS

LT-111

C

D

E

F

G

H

I

J

L

M

A

B

LT

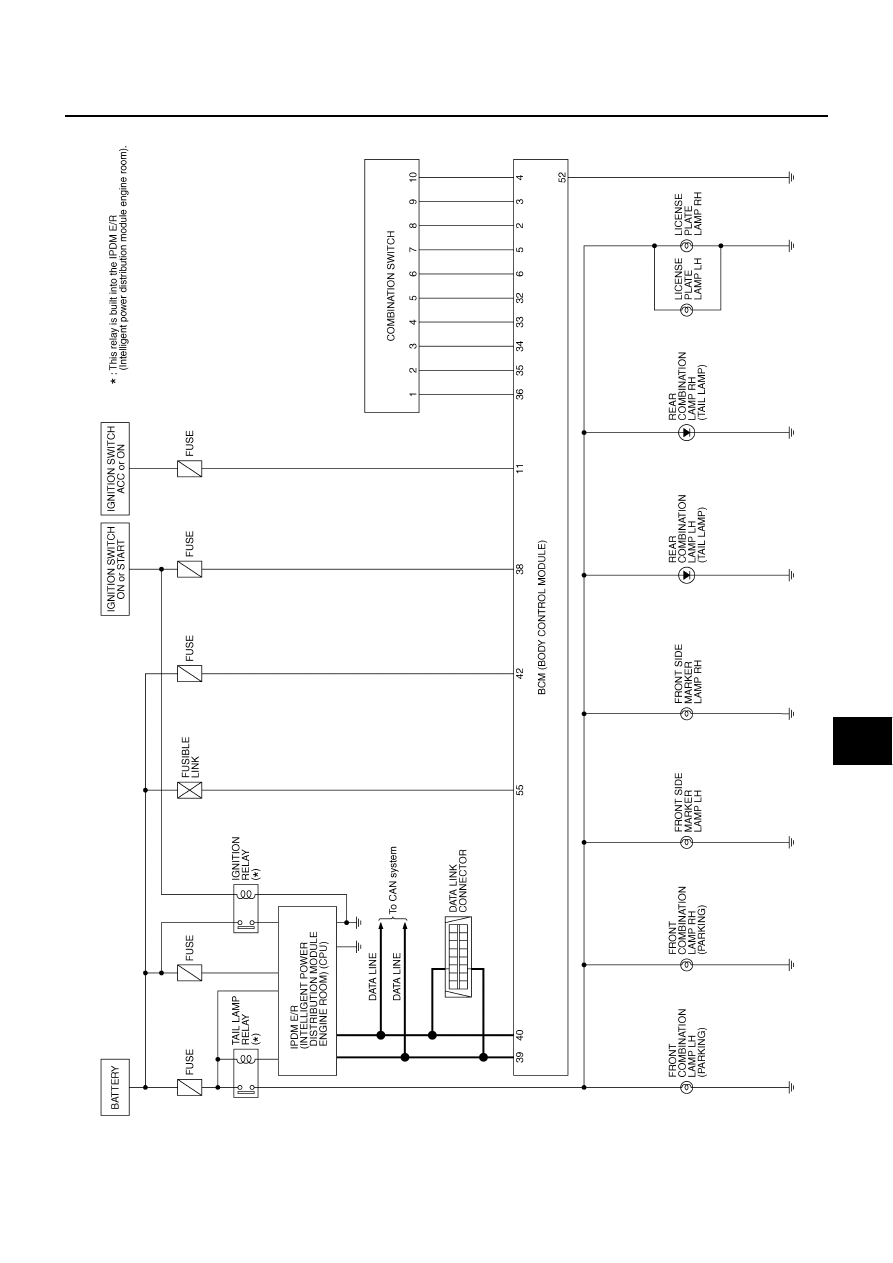

Schematic

NKS002PA

TKWM5160E
