Infiniti G35 (V35). Manual - part 278

COMPASS

DI-59

C

D

E

F

G

H

I

J

L

M

A

B

DI

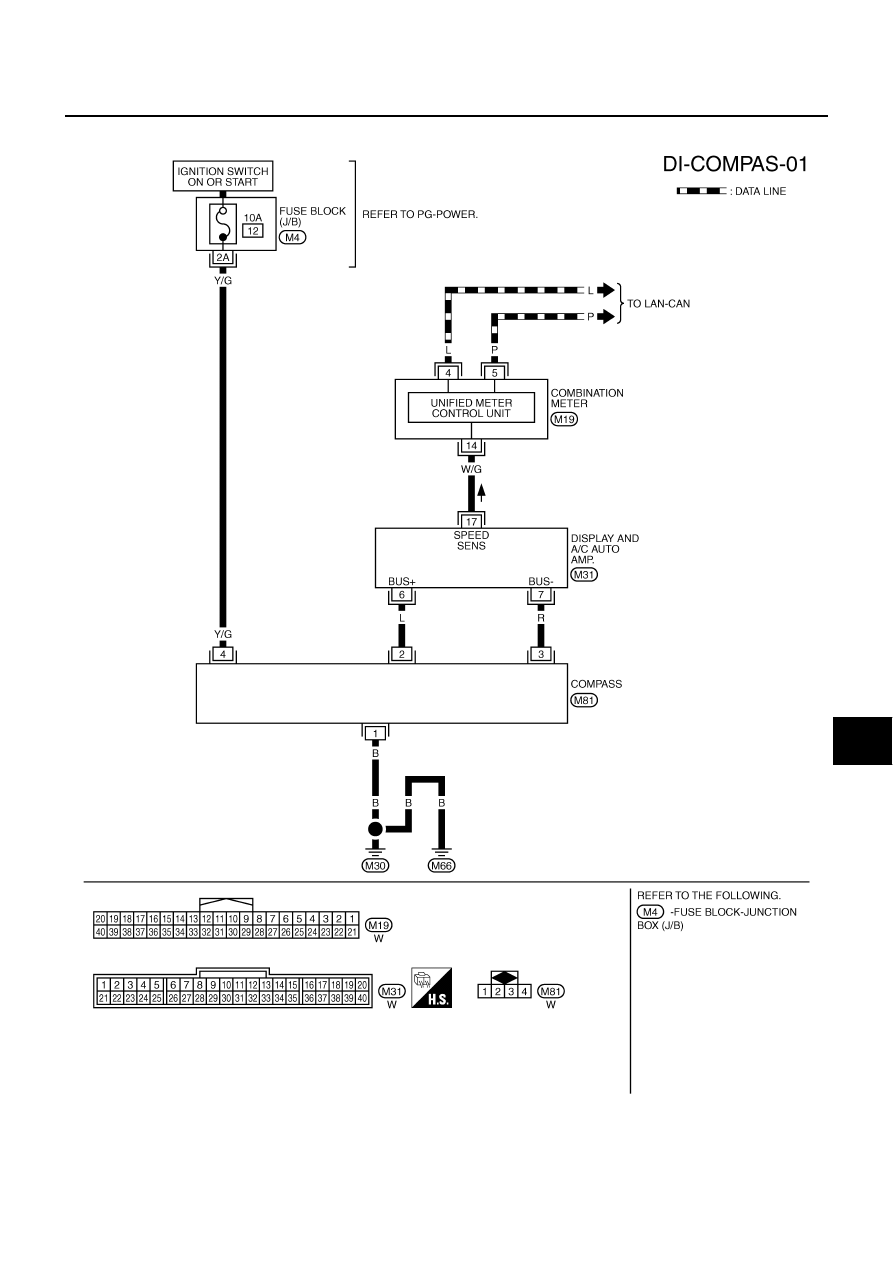

Wiring Diagram — COMPASS —

NKS000KW

TKWM2157E

DI-60

COMPASS

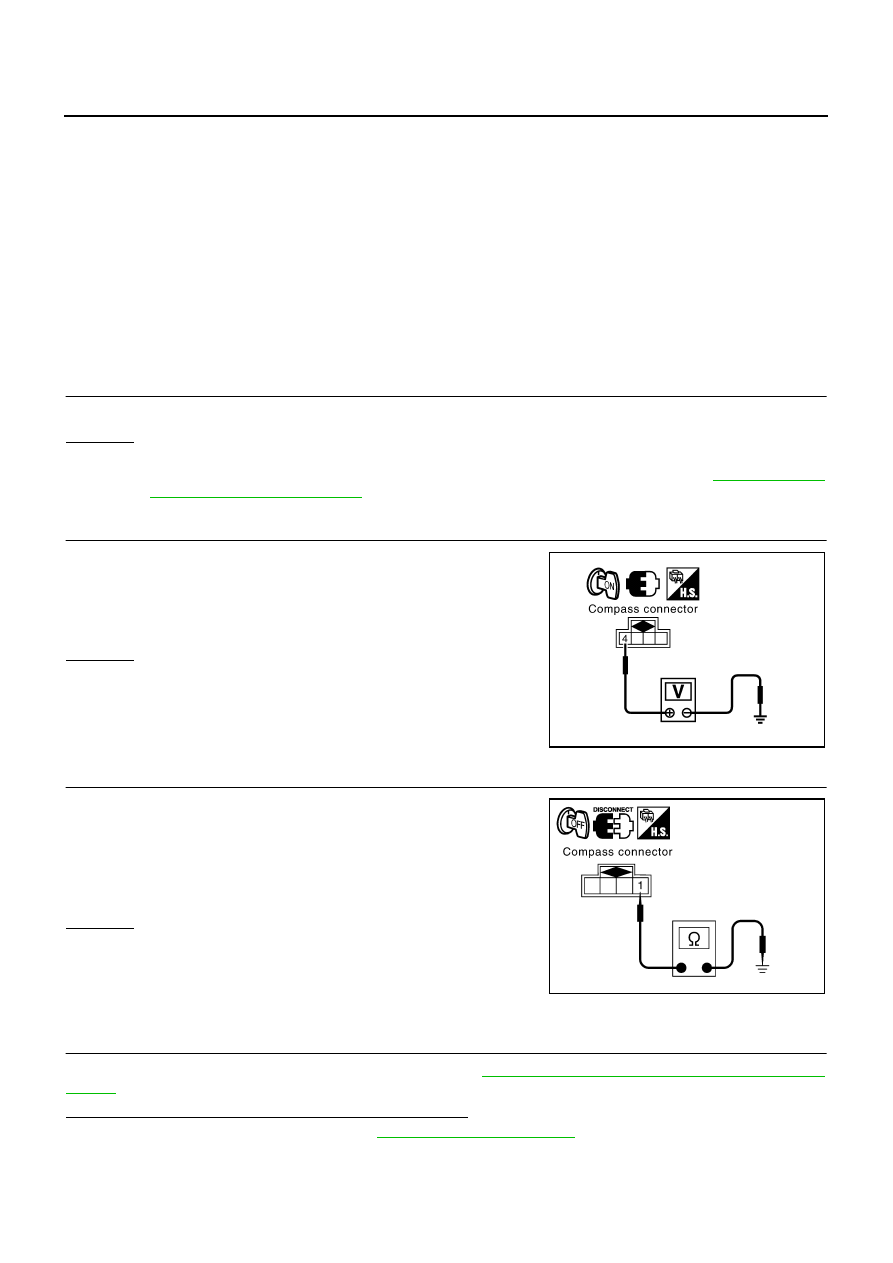

Fail-Safe System

NKS000KX

DESCRIPTION

●

If there is no response from display and A/C auto amp., previous display is kept for 10 minutes. After 10
minutes, “---” is displayed. (Only when there is no response continuously for 10 minutes.)

●

If display and A/C auto amp. receives normal data within 10 minutes, normal operation will be recovered.

●

If display and A/C auto amp. receives normal data while “---” is being displayed, normal operation will be
recovered.

●

If ignition switch is turned OFF within 10 minutes: Previously retained data is displayed when ignition
switch is turned ON again. Then after 10 minutes, “---” is displayed.

●

If response is never received after battery is turned ON, no data is retained. Therefore nothing is dis-
played for 10 minutes.

Power Supply and Ground Circuit Inspection

NKS000KY

1.

CHECK FUSE

Check if the compass 10A fuse [No. 12, located in fuse block (J/B)] is blown.
OK or NG

OK

>> GO TO 2.

NG

>> Be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-3, "POWER

SUPPLY ROUTING CIRCUIT"

 .

2.

CHECK POWER SUPPLY CIRCUIT

1.

Turn ignition switch ON.

2.

Check voltage between compass harness connector M81 termi-
nal 4 (Y/G) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness between compass and fuse.

3.

CHECK GROUND CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect compass connector.

3.

Check continuity between compass harness connector M81 ter-
minal 1 (B) and ground.

OK or NG

OK

>> INSPECTION END

NG

>> Repair harness or connector.

Compass Does not Display

NKS000KZ

1.

CHECK DISPLAY AND A/C AUTO AMP. SELF-DIAGNOSIS

Check display and A/C auto amp. self-diagnosis. Refer to

ATC-52, "FUNCTION CONFIRMATION PROCE-

DURE"

 .

Are all segments of display and A/C auto amp. displayed?

YES

>> Check fail-safe system. Refer to

ATC-34, "Fail-safe Function"

 .

NO

>> Replace display and A/C auto amp.

4 (Y/G) – Ground

: Battery voltage

SKIB4579E

1 (B) – Ground

: Continuity should exist.

PKIB3825E

COMPASS

DI-61

C

D

E

F

G

H

I

J

L

M

A

B

DI

Compass Display “– – –”

NKS000L0

1.

CHECK FAIL-SAFE MODE

Make sure that fail-safe mode is not activated. Refer to

ATC-34, "Fail-safe Function"

 .

Is fail-safe mode activated?

YES

>> GO TO 3.

NO

>> GO TO 2.

2.

CHECK DISPLAY AND A/C AUTO AMP. SELF-DIAGNOSIS

Check display and A/C auto amp. self-diagnosis. Refer to

ATC-52, "FUNCTION CONFIRMATION PROCE-

DURE"

 .

Are all segments of display and A/C auto amp. displayed?

YES

>> INSPECTION END

NO

>> Replace display and A/C auto amp.

3.

CHECK POWER AND GROUND CIRCUIT

Check power and ground circuit. Refer to

DI-60, "Power Supply and Ground Circuit Inspection"

 .

OK or NG

OK

>> GO TO 4.

NG

>> Repair malfunctioning part.

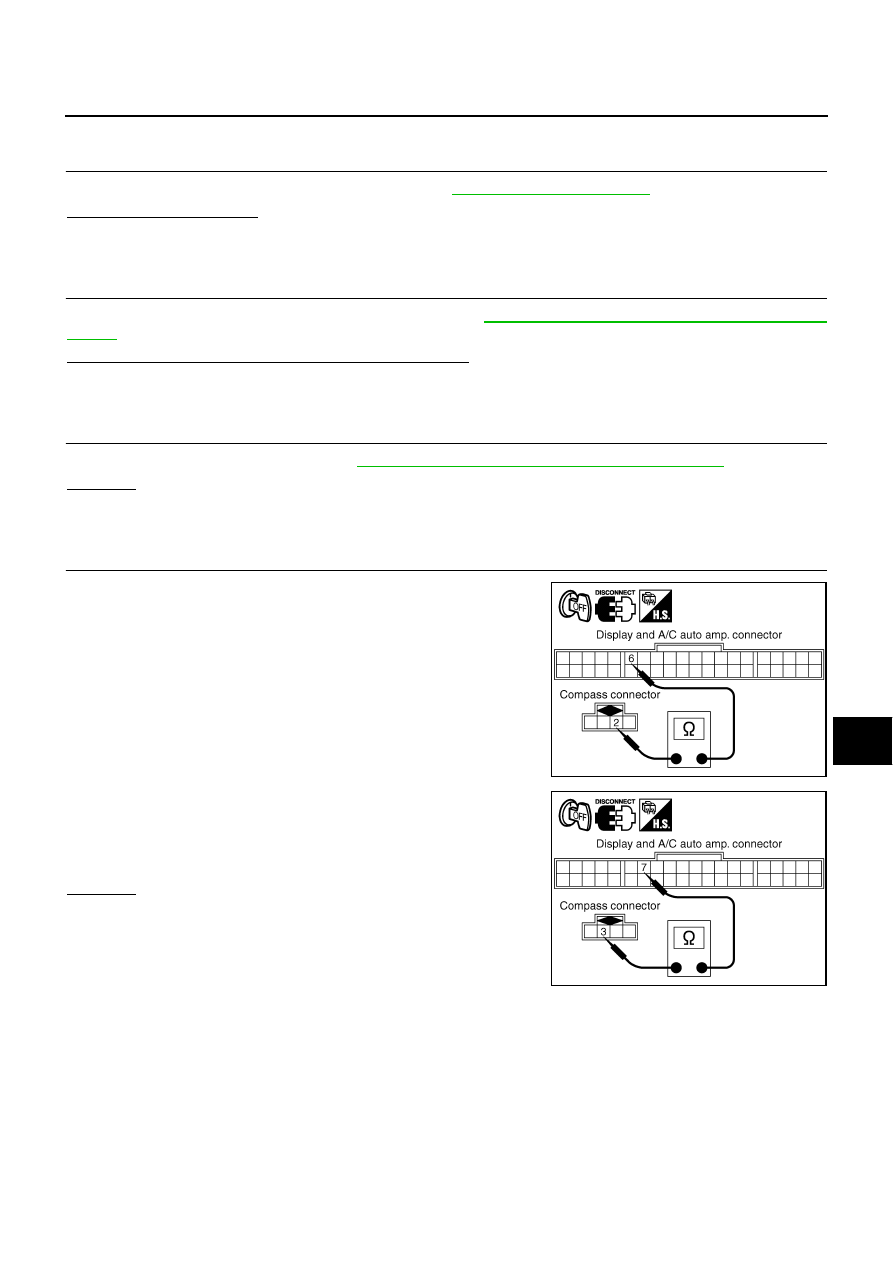

4.

CHECK COMPASS CIRCUIT

1.

Disconnect compass connector and display and A/C auto amp.
connector.

2.

Check continuity between compass harness connector M81 ter-
minal 2 (L) and display and A/C auto amp. harness connector
M31 terminal 6 (L).

3.

Check continuity between compass harness connector M81 ter-
minal 3 (R) and display and A/C auto amp. harness connector
M31 terminal 7 (R).

OK or NG

OK

>> GO TO 5.

NG

>> Repair harness or connector.

2 (L) – 6 (L)

: Continuity should exist.

PKIB3826E

3 (R) – 7 (R)

: Continuity should exist.

PKIB3827E

DI-62

COMPASS

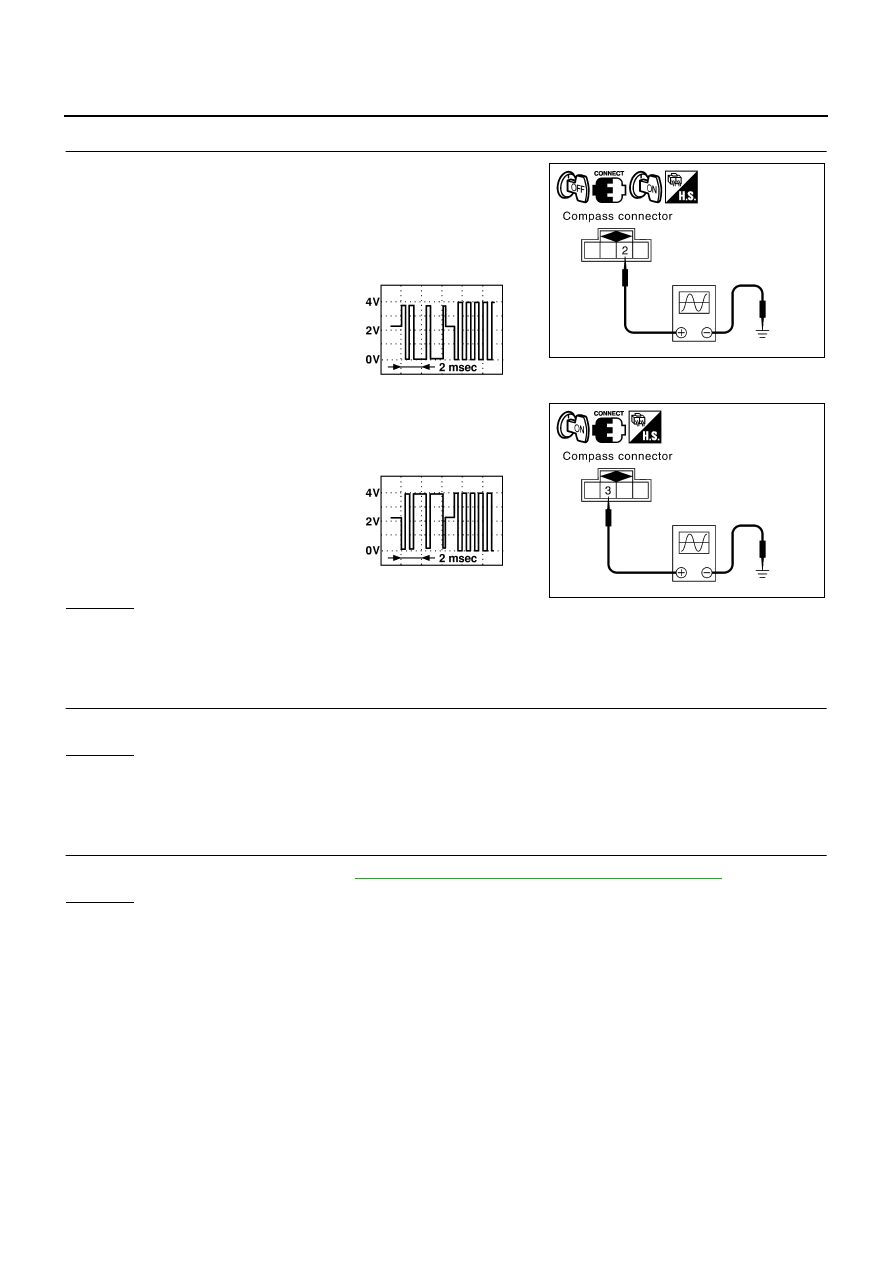

5.

CHECK COMPASS SIGNAL

1.

Connect compass connector and display and A/C auto amp.
connector.

2.

Turn ignition switch ON.

3.

Check voltage signal between compass harness connector M81
terminal 2 (L) and ground.

4.

Check voltage signal between compass harness connector M81
terminal 3 (R) and ground.

OK or NG

OK

>> Replace display and A/C auto amp.

NG

>> Replace compass.

Forward Direction Indication Slips Off The Mark or Incorrect

NKS000L1

1.

ZONE VARIATION CHANGE IS NOT DONE

Perform the zone variation change.

OK or NG

OK

>> INSPECTION END

NG

>> Replace compass.

Compass Reading Remains Unchanged

NKS000L2

1.

CHECK POWER AND GROUND CIRCUIT

Check power and ground circuit. Refer to

DI-60, "Power Supply and Ground Circuit Inspection"

 .

OK or NG

OK

>> Replace compass.

NG

>> Repair malfunctioning part.

2 (L) – Ground:

3 (R) – Ground:

PKIB3828E

RJIA0867E

PKIB3829E

RJIA0868E
