DUCTS AND GRILLES

PFP:27860

Removal and Installation

NJS0004B

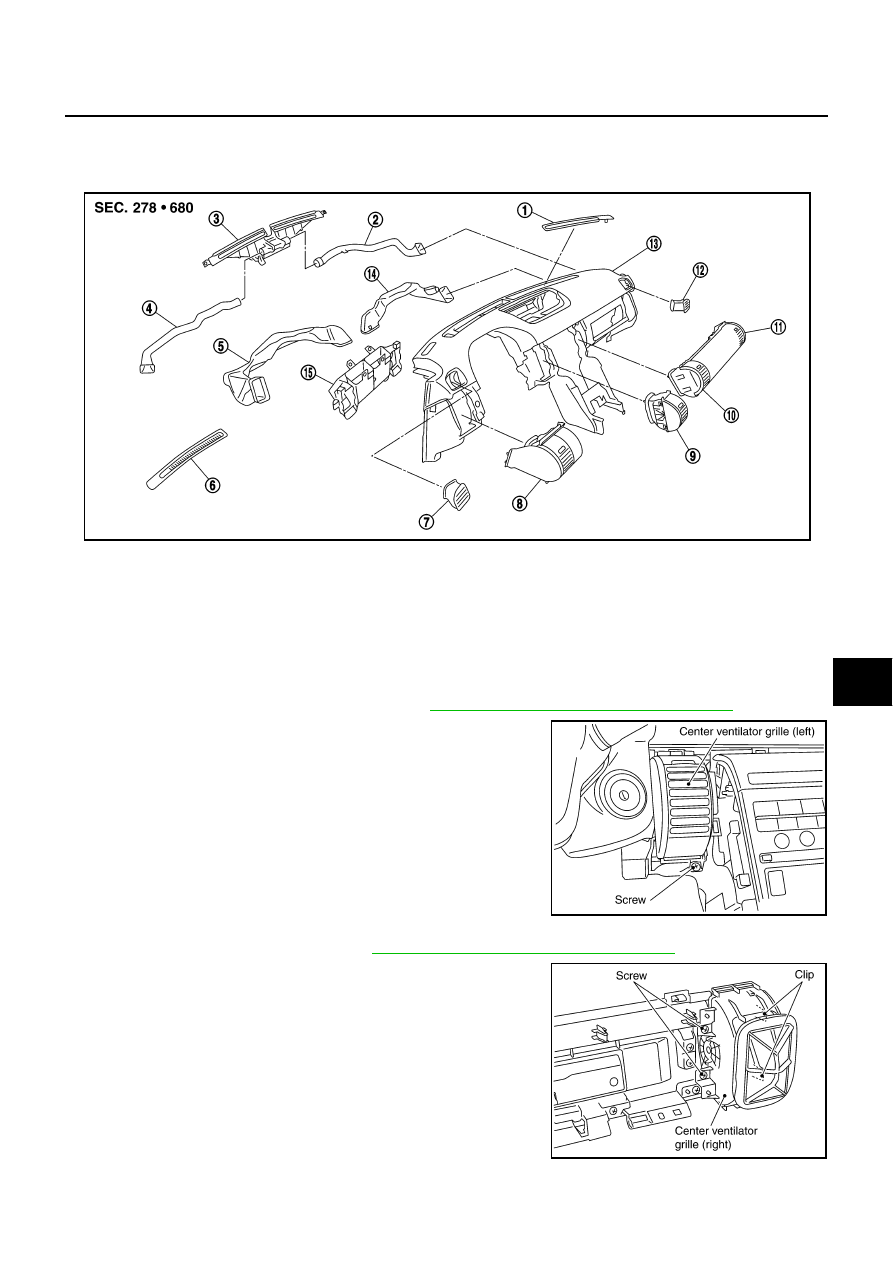

COMPONENT LAYOUT

REMOVAL
Removal of Center Ventilator Grilles

1.

Remove instrument driver lower panel. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove mounting screw, and then remove center ventilator grill
(left).

3.

Remove center box assembly. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

4.

Remove mounting screws, clips, and then remove center venti-
lator grille (right).

1.

Defroster grille (right)

2.

Side defroster duct (right)

3.

Defroster nozzle

4.

Side defroster duct (left)

5.

Side ventilator duct (left)

6.

Defroster grille (left)

7.

Side defroster grille (left)

8.

Side ventilator grille (left)

9.

Center ventilator grille (left)

10. Center ventilator grille (right)

11. Side ventilator grille (right)

12. Side defroster grille (right)

13. Instrument panel & pad

14. Side ventilator duct (right)

15. Center ventilator duct

RJIA3587E

RJIA3588E

RJIA3589E

ATC-132

DUCTS AND GRILLES

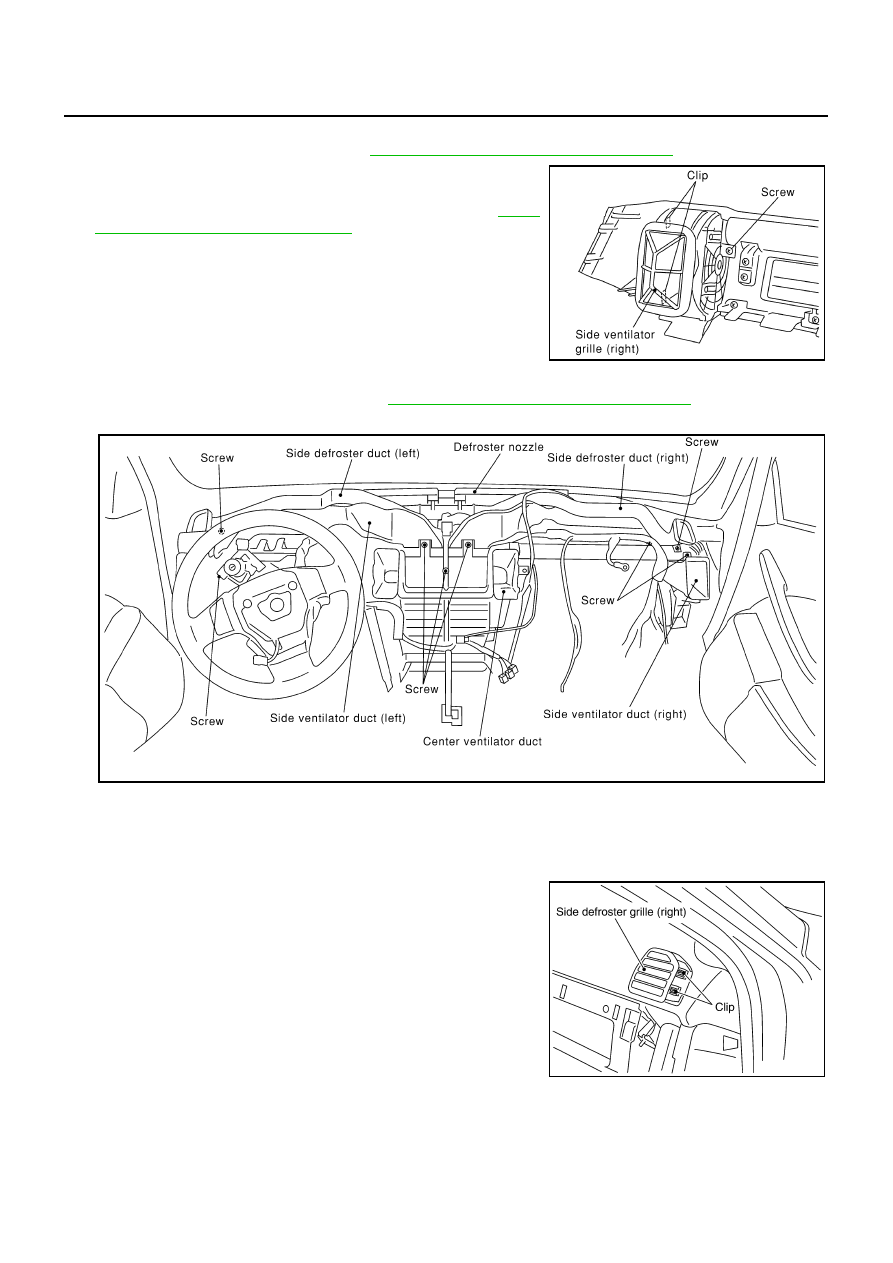

Removal of Side Ventilator Grilles

1.

Remove center box assembly. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove mounting screw and clips, and then remove side venti-
lator grille (right).

3.

Remove instrument driver lower panel. Refer to

IP-10,

"INSTRUMENT PANEL ASSEMBLY"

 .

4.

Remove side ventilator grille (left).

Removal of Defroster Nozzle, Ducts and Ventilator Ducts

1.

Remove instrument panel & pad. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

2.

Remove mounting screws, and then remove side defroster ducts.

3.

Remove defroster nozzle.

4.

Remove mounting screws, and then remove center ventilator duct.

5.

Remove steering member, and then remove side ventilator ducts.

Removal of Side Defroster Grilles

Remove mounting clips, and then remove side defroster grilles.

RJIA0958E

RJIA1620E

RJIA3590E

DUCTS AND GRILLES

ATC-133

C

D

E

F

G

H

I

K

L

M

A

B

ATC

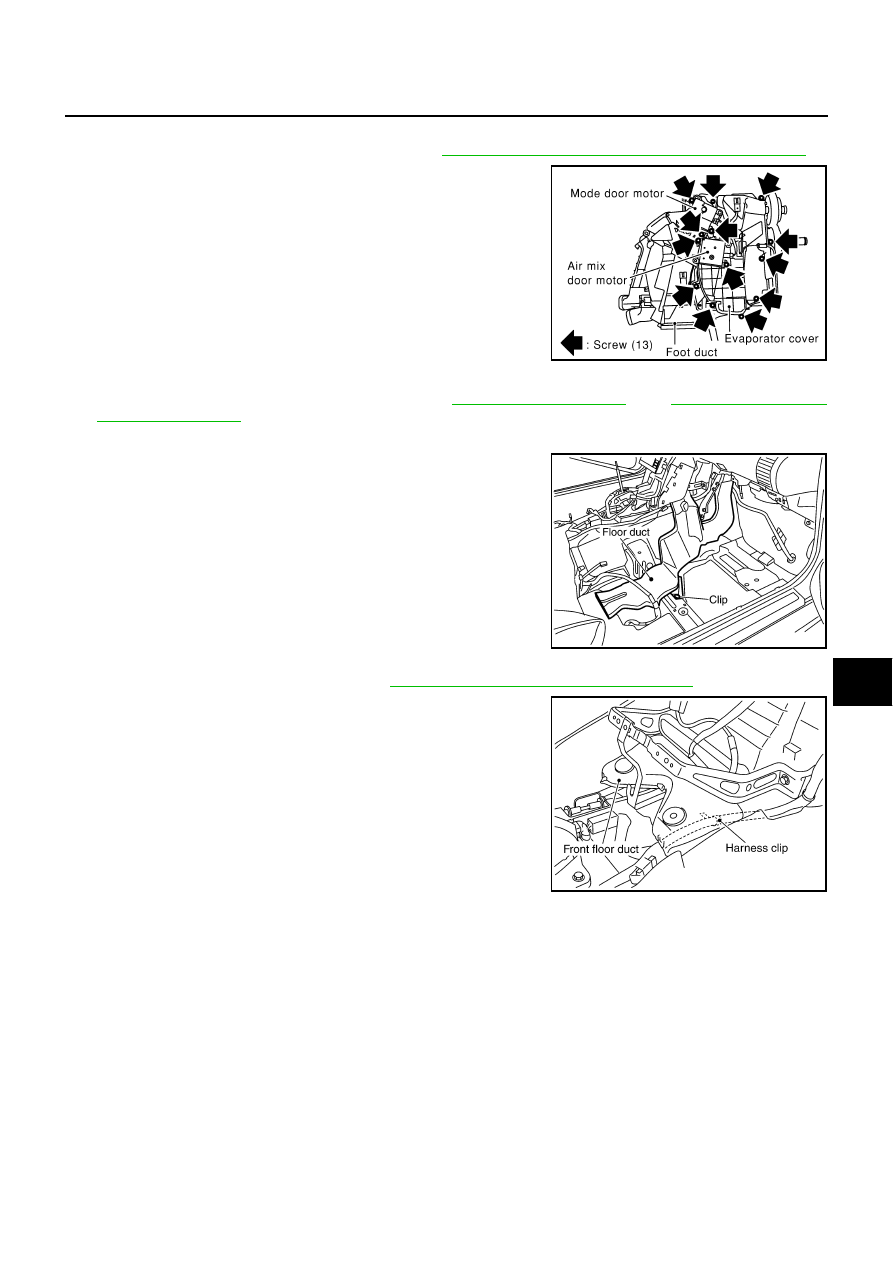

Removal of Foot Ducts

1.

Remove heater & cooling unit assembly. Refer to

ATC-124, "HEATER & COOLING UNIT ASSEMBLY"

 .

2.

Remove mounting screws, and then remove evaporator cover
and foot duct (passenger side).

3.

Remove foot duct (driver side).

Removal of Floor Ducts

1.

Remove front seats and center console. Refer to

SE-134, "FRONT SEAT"

  and

IP-10, "INSTRUMENT

PANEL ASSEMBLY"

 .

2.

Peel back floor trim to a point where floor duct is visible.

3.

Remove mounting clip, and then remove floor ducts.

4.

Remove instrument panel & pad. Refer to

IP-10, "INSTRUMENT PANEL ASSEMBLY"

 .

5.

Remove front floor duct.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA0962E

RJIA3758E

RJIA3591E

ATC-134

REFRIGERANT LINES

REFRIGERANT LINES

PFP:92600

HFC-134a (R-134a) Service Procedure

NJS0004C

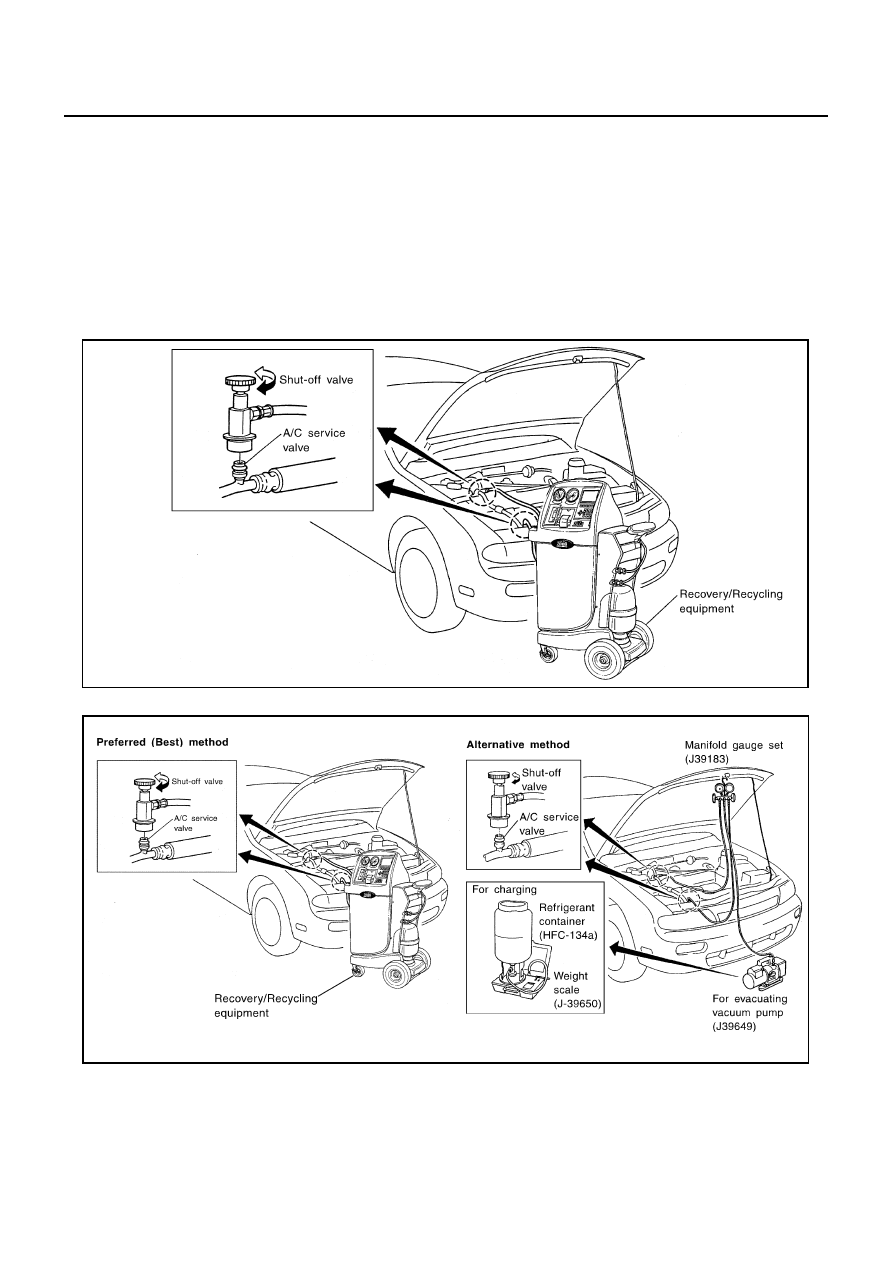

SETTING OF SERVICE TOOLS AND EQUIPMENT
Discharging Refrigerant

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Remove HFC-134a (R-134a) from A/C system using certified service equipment meeting
requirements of SAE J-2210 [HFC-134a (R-134a) recycling equipment] or J-2209 [HFC-134a (R-134a)
recovery equipment]. If accidental system discharge occurs, ventilate work area before resuming ser-
vice. Additional health and safety information may be obtained from refrigerant and lubricant manu-
facturers.

Evacuating System and Charging Refrigerant

WJIA0614E

WJIA0615E
