TROUBLE DIAGNOSIS

ATC-55

C

D

E

F

G

H

I

K

L

M

A

B

ATC

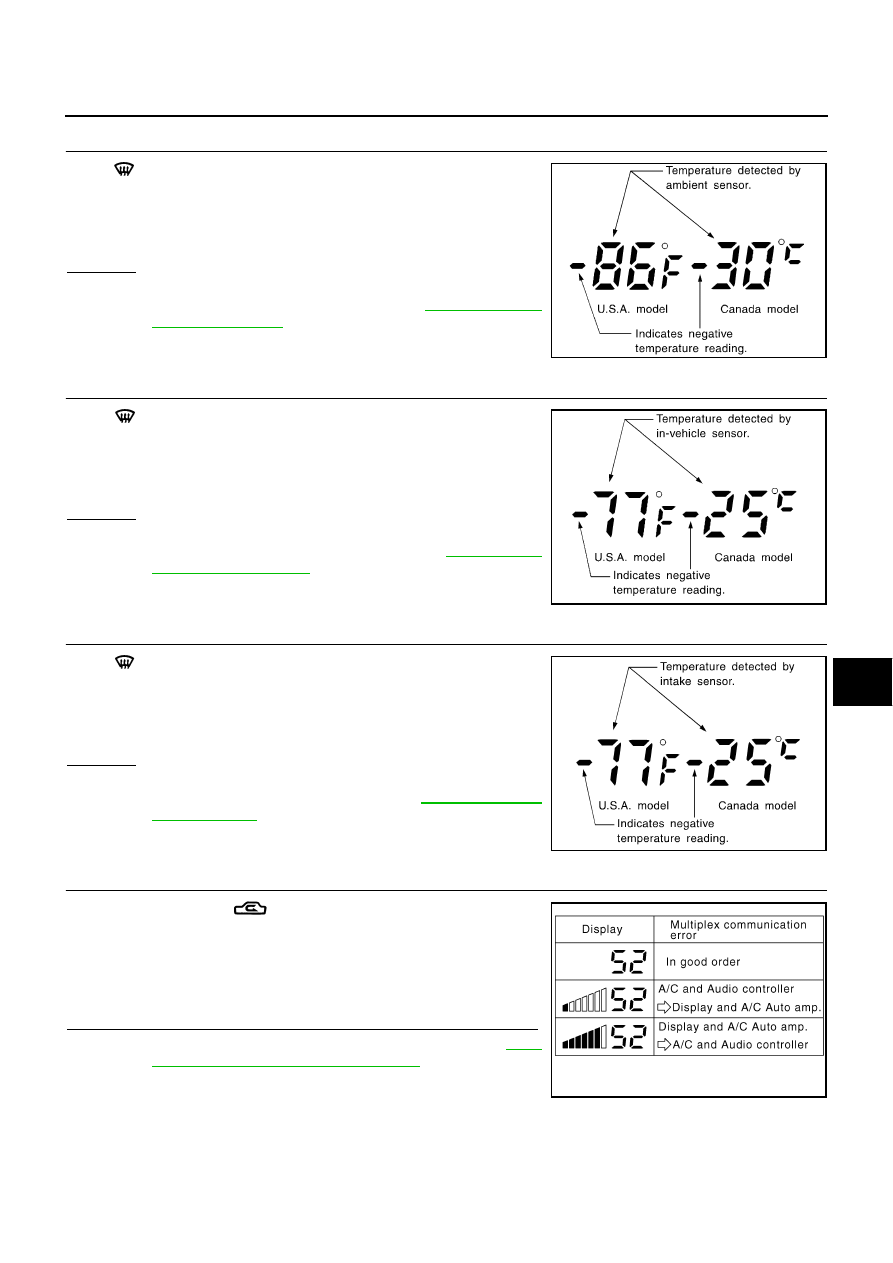

10.

CHECK AMBIENT SENSOR

Press

 (DEF) switch one time. Temperature detected by ambient

sensor is indicated on the display.

NOTE:
If the temperature indicated on the display greatly differs from the
actual temperature, check sensor circuit first, and then check sensor.
OK or NG

OK

>> GO TO 11.

NG

>> Go to Ambient Sensor Circuit. Refer to

ATC-100, "Ambi-

ent Sensor Circuit"

 .

11.

CHECK IN-VEHICLE SENSOR

Press

 (DEF) switch for the second time. Temperature detected

by in-vehicle sensor is indicated on the display.

NOTE:
If the temperature indicated on the display greatly differs from the
actual temperature, check sensor circuit first, and then check sensor.
OK or NG

OK

>> GO TO 12.

NG

>> Go to In-vehicle Sensor Circuit. Refer to

ATC-103, "In-

vehicle Sensor Circuit"

 .

12.

CHECK INTAKE SENSOR

Press

 (DEF) switch for the third time. Temperature detected by

intake sensor is indicated on the display.

NOTE:
If the temperature indicated on the display greatly differs from the
actual temperature, check sensor circuit first, and then check sensor.

OK or NG

OK

>> GO TO 13.

NG

>> Go to Intake Sensor Circuit. Refer to

ATC-109, "Intake

Sensor Circuit"

 .

13.

CHECK MULTIPLEX COMMUNICATION ERROR

1.

Press recirculation

(REC) switch.

2.

Multiplex communication error between display and A/C auto
amp. and A/C and audio controller can be detected as self-diag-
nosis results.
(If plural errors occur, the display of each error will blink twice for
0.5 second intervals.)

Is multiplex communication error detected as self-diagnosis results?

YES

>> Go to multiplex communication circuit. Refer to

ATC-

111, "Multiplex Communication Circuit"

 .

NO

>> 1. Turn ignition switch OFF or AUTO. ECON switch ON.

2. INSPECTION END

RHA499G

RHA500G

RHA500GB

RJIA3485E

ATC-56

TROUBLE DIAGNOSIS

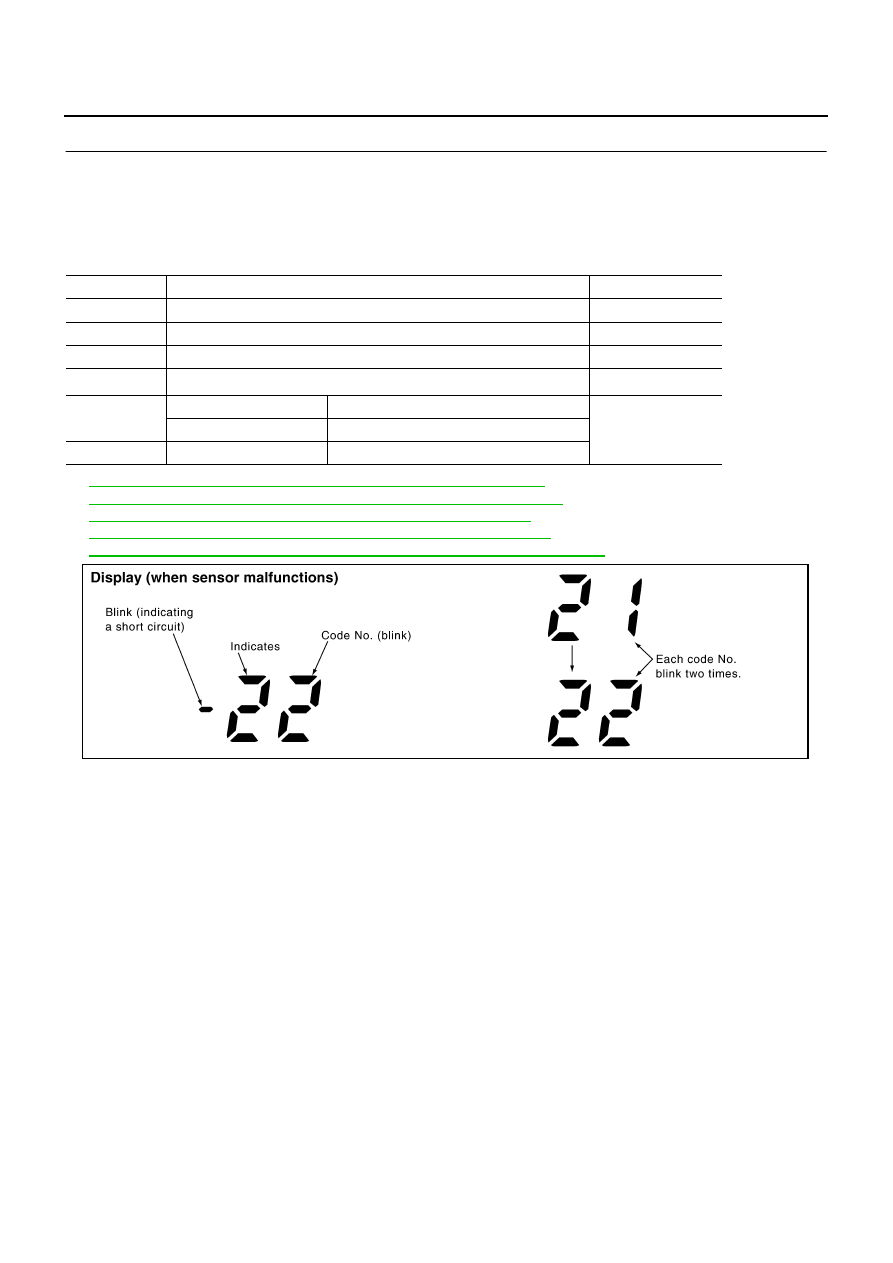

14.

CHECK MALFUNCTIONING SENSOR AND DOOR MOTOR

Refer to the following chart for malfunctioning code No.
(If two or more sensors malfunction, corresponding code Nos. blink respectively twice.)
(If two door motors malfunction, corresponding code Nos. blink respectively once.)
*1: Perform self-diagnosis STEP-2 under sunshine.
When performing indoors, aim a light (more than 60 W) at sunload sensor, otherwise code No.25 will indicate
despite that sunload sensor is functioning properly.

*2:

ATC-101, "DIAGNOSIS PROCEDURE FOR AMBIENT SENSOR"

 .

*3:

ATC-104, "DIAGNOSIS PROCEDURE FOR IN-VEHICLE SENSOR"

 .

*4:

ATC-109, "DIAGNOSIS PROCEDURE FOR INTAKE SENSOR"

 .

*5:

ATC-106, "DIAGNOSIS PROCEDURE FOR SUNLOAD SENSOR"

 .

*6:

ATC-73, "DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR PBR"

 .

>> INSPECTION END

Code No.

Malfunctioning sensor and door motor (Including circuits)

Reference page

21 /

−

21

Ambient sensor

*2

22 /

−

22

In-vehicle sensor

*3

24 /

−

24

Intake sensor

*4

25 /

−

25

Sunload sensor

*1

*5

26 /

−

26

With DUAL switch

Air mix door motor PBR (Driver side)

*6

Without DUAL switch

Air mix door motor PBR (Passenger side)

27 /

−

27

With DUAL switch only

Air mix door motor PBR (Passenger side)

PJIA0162E

TROUBLE DIAGNOSIS

ATC-57

C

D

E

F

G

H

I

K

L

M

A

B

ATC

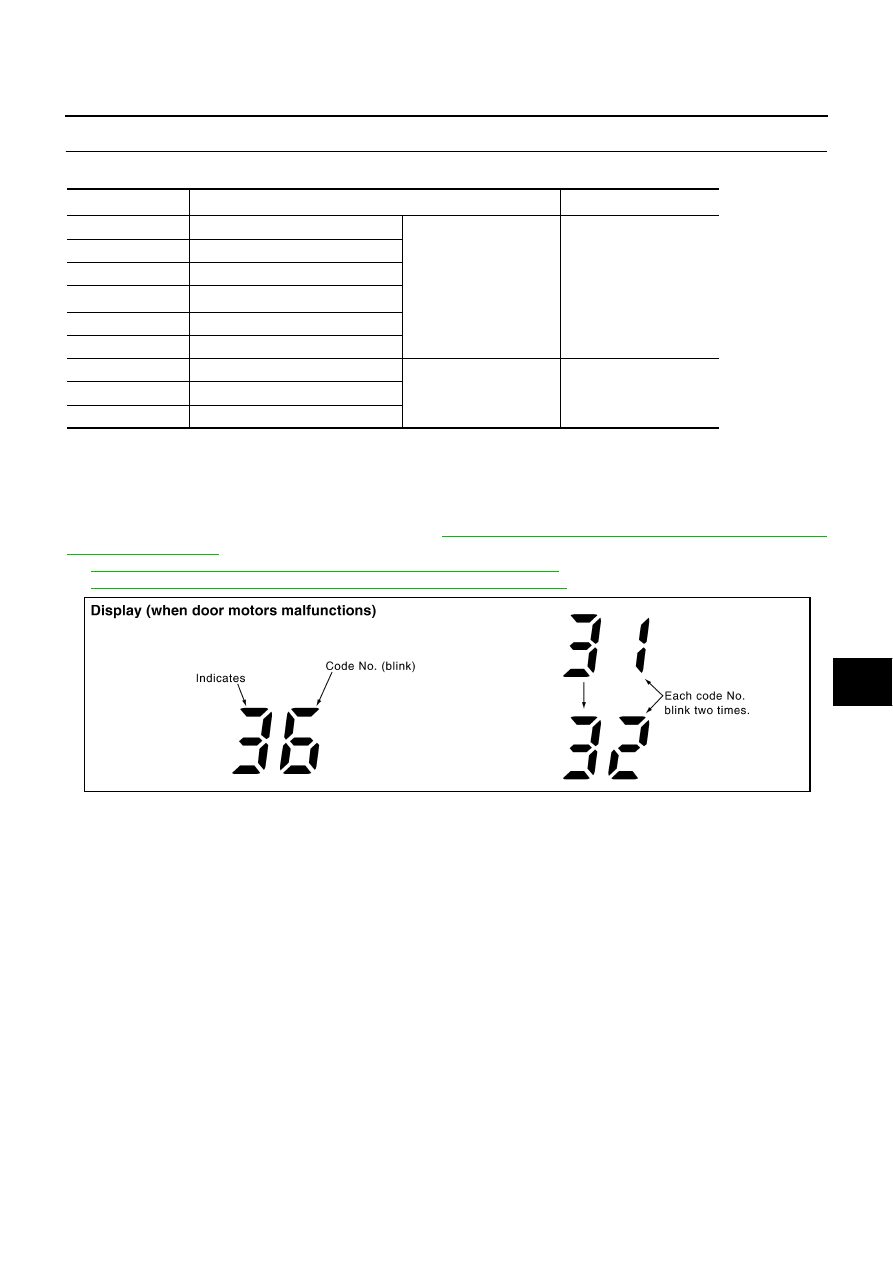

15.

CHECK MALFUNCTIONING DOOR MOTOR POSITION SWITCH

Mode and/or intake door motor PBR(s) is/are malfunctioning.

(If two or more mode or intake door motors malfunction, corresponding code Nos. blink respectively twice.)
*1: If mode door motor harness connector is disconnected, the following display pattern will appear.
31

→

32

→

33

→

34

→

35

→

36

→

Return to 31

*2: If intake door motor harness connector is disconnected, the following display pattern will appear.
37

→

38

→

39

→

Return to 37

*3: FOOT position during automatic control. Refer to

ATC-59, "AUXILIARY MECHANISM: FOOT POSITION

SETTING TRIMMER"

 .

*4:

ATC-70, "DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR"

 .

*5:

ATC-76, "DIAGNOSIS PROCEDURE FOR INTAKE DOOR MOTOR"

 .

>> INSPECTION END

Code No.

*1 *2

Mode or intake door position

Reference page

31

VENT

Mode door motor

*4

32

B/L 1

33

B/L 2

34

FOOT

*3

35

D/F

36

DEF

37

FRE

Intake door motor

*5

38

20% FRE

39

REC

PJIA0163E

ATC-58

TROUBLE DIAGNOSIS

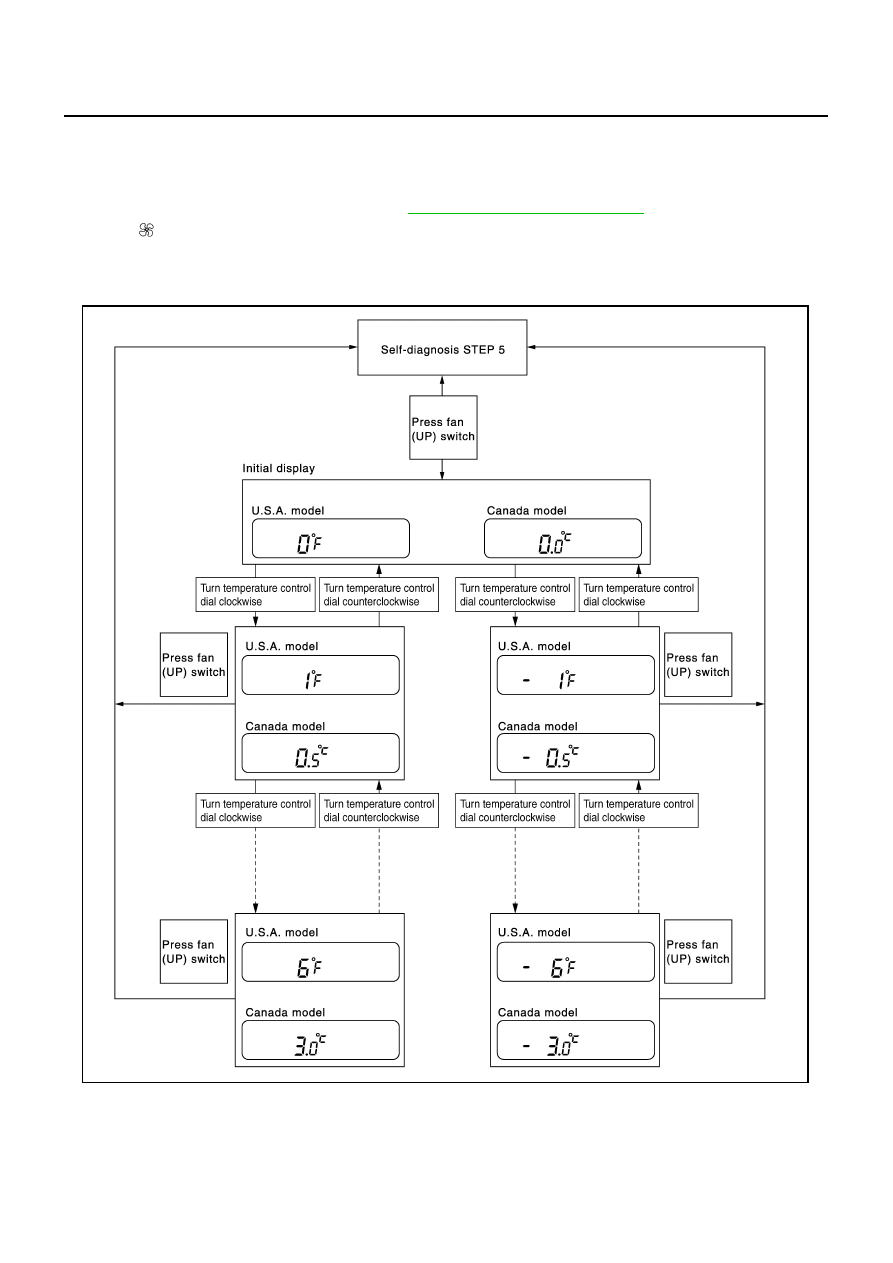

AUXILIARY MECHANISM: TEMPERATURE SETTING TRIMMER

The trimmer compensates for differences in range of

±

3

°

C (

±

6

°

F) between temperature setting (displayed dig-

itally) and temperature felt by customer.
Operating procedures for this trimmer are as follows:

1.

Begin self-diagnosis STEP-5 mode. Refer to

ATC-51, "Self-diagnosis Function"

 .

2.

Press   (fan) UP switch to set system in auxiliary mode.

3.

Display shows “61” in auxiliary mechanism. It takes approximately 3 seconds to enable setting operation.

4.

Turn temperature control dial as desired. Temperature will change at a rate of 0.5

°

C (1.0

°

F) each time a

dial is turned.

When battery cable is disconnected or battery voltage is below 10 V, trimmer operation is canceled. Tempera-
ture set becomes that of initial condition, i.e. 0

°

C (0

°

F).
