ASSEMBLY

AT-307

D

E

F

G

H

I

J

K

L

M

A

B

AT

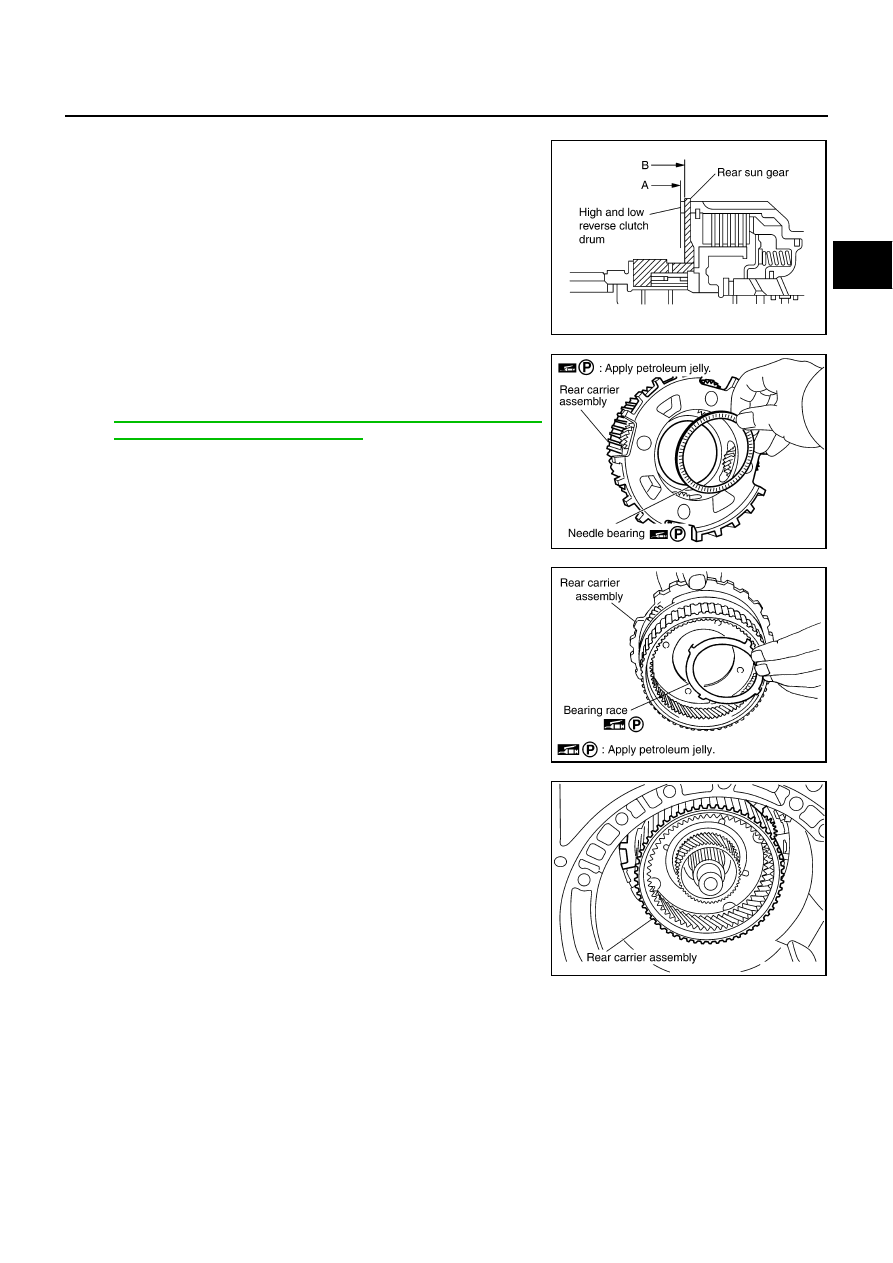

CAUTION:

Check that portion “A” of high and low reverse clutch drum
protrudes approximately 2 mm (0.08 in) beyond portion “B”
of rear sun gear.

42. Install needle bearing in rear carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-262, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

43. Install bearing race in rear carrier assembly.

CAUTION:

Apply petroleum jelly to bearing race.

44. Install rear carrier assembly in direct clutch drum.

SCIA3130E

SCIA2803E

SCIA5175E

SCIA2462E

AT-308

ASSEMBLY

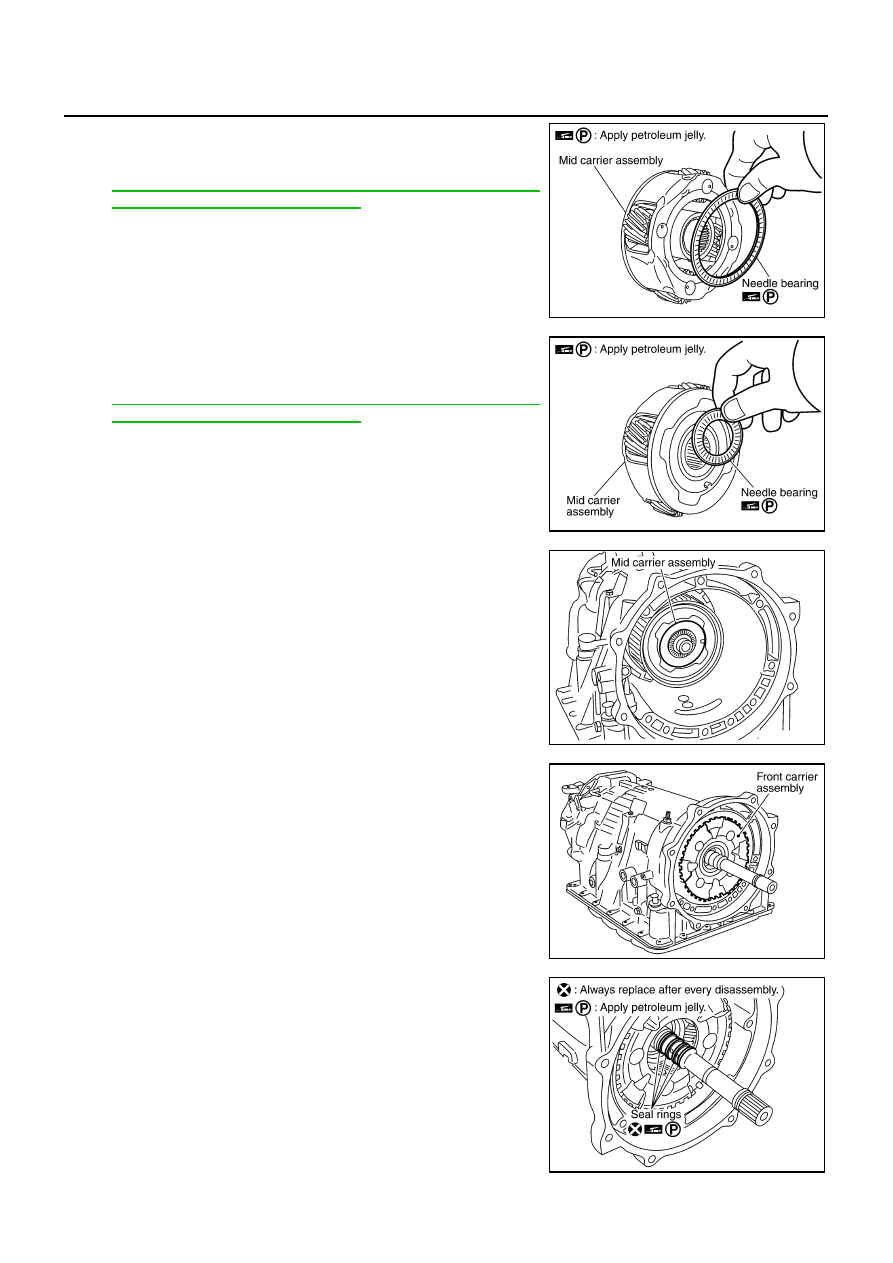

45. Install needle bearing (rear side) to mid carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-262, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

46. Install needle bearing (front side) to mid carrier assembly.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-262, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

47. Install mid carrier assembly in rear carrier assembly.

48. Install front carrier assembly, input clutch assembly and rear

internal gear as a unit.

49. Install seal rings in input clutch assembly.

CAUTION:

●

Do not reuse seal rings.

●

Apply petroleum jelly to seal rings.

SCIA2804E

SCIA2805E

SCIA5017E

SCIA5015E

SCIA2470E

ASSEMBLY

AT-309

D

E

F

G

H

I

J

K

L

M

A

B

AT

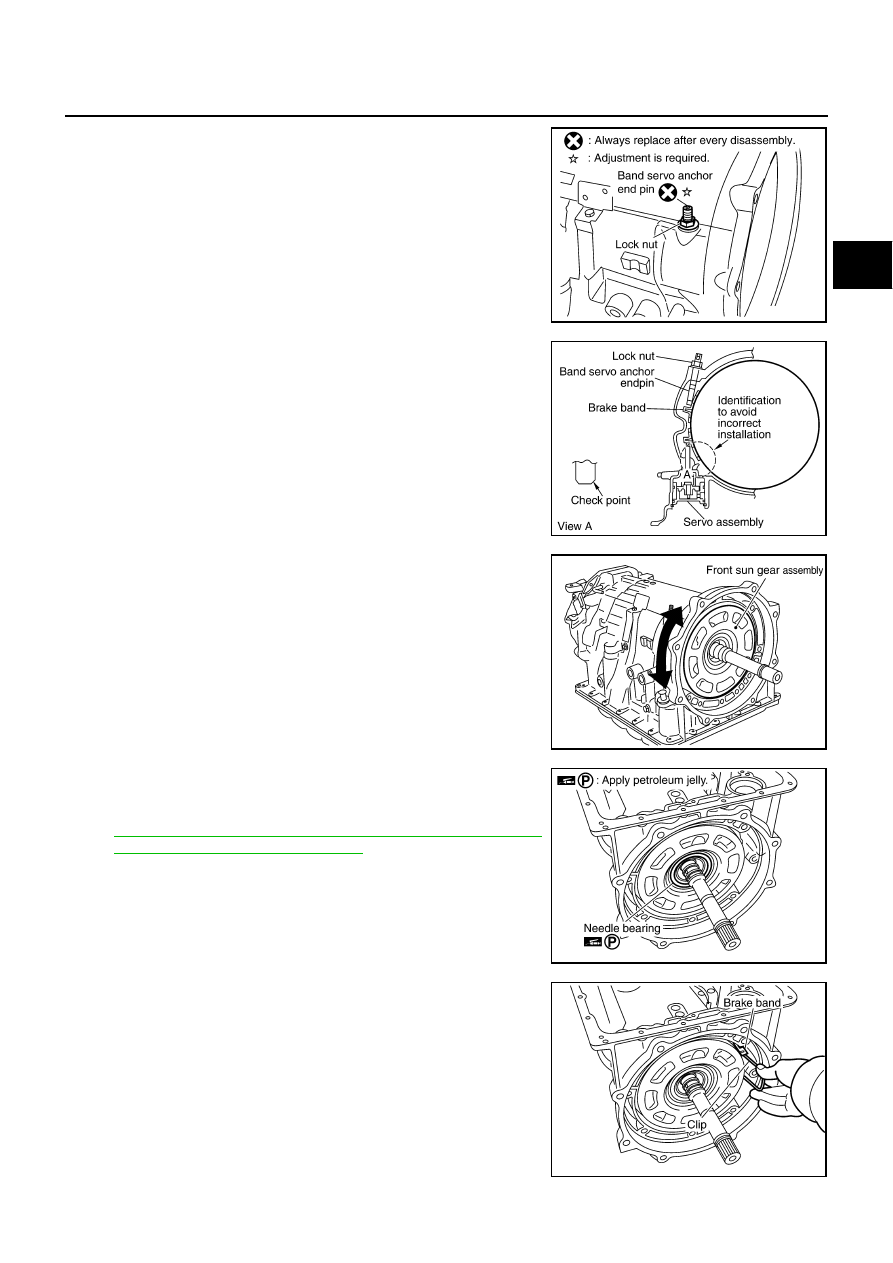

50. Install band servo anchor end pin and lock nut in transmission

case.

CAUTION:

Do not reuse band servo anchor end pin.

51. Install brake band in transmission case.

CAUTION:

Assemble it so that identification to avoid incorrect installa-
tion faces servo side.

52. Install front sun gear to front carrier assembly.

CAUTION:

Apply ATF to front sun gear bearing and 3rd one-way clutch
end bearing.

53. Install needle bearing to front sun gear.

CAUTION:

●

Take care with the direction of needle bearing. Refer to

AT-262, "Locations of Adjusting Shims, Needle Bearings,
Thrust Washers and Snap Rings"

 .

●

Apply petroleum jelly to needle bearing.

54. Adjust brake band tilting using clips so that brake band contacts

front sun gear drum evenly.

SCIA6512E

SCIA5498E

SCIA5014E

SCIA2808E

SCIA5033E

AT-310

ASSEMBLY

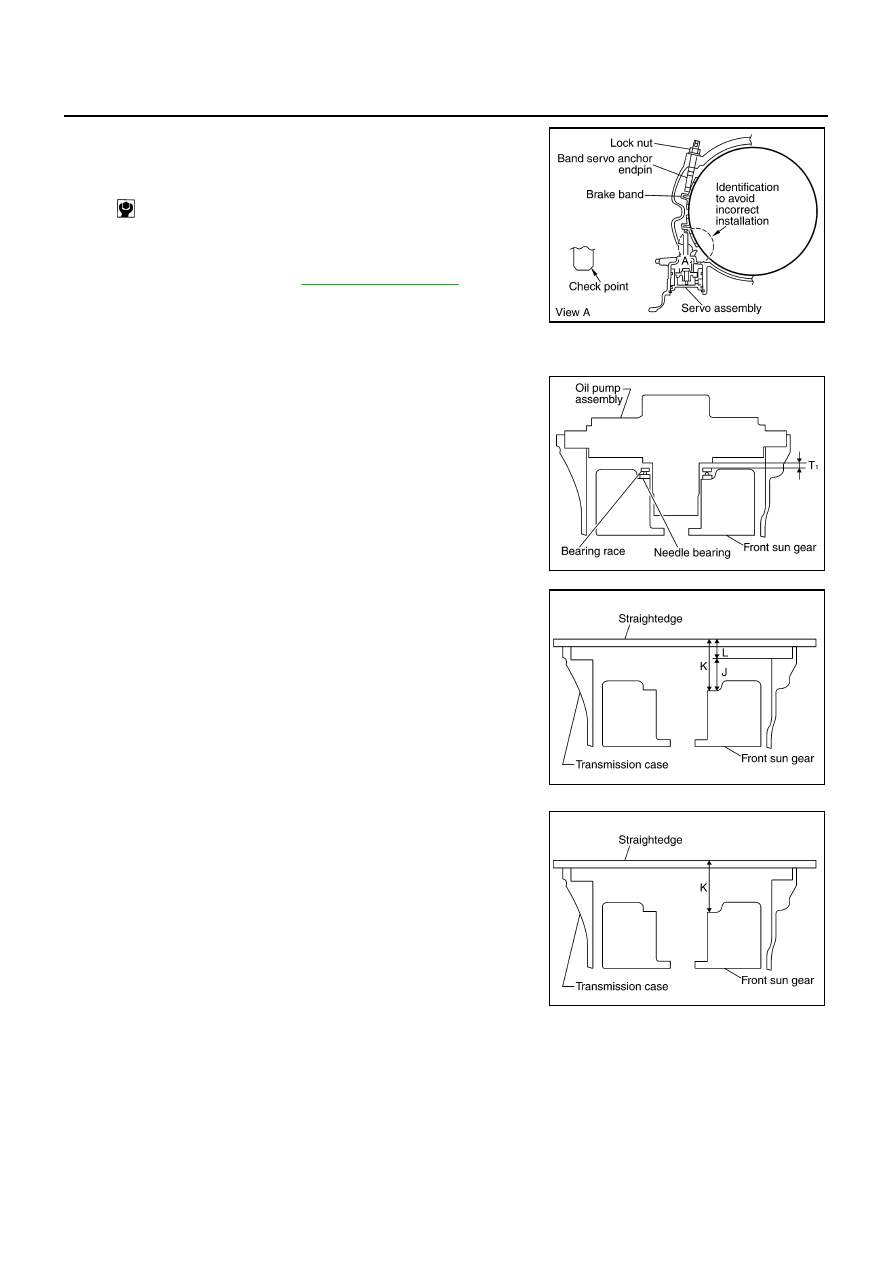

55. Adjust brake band.

a.

Loosen lock nut.

b.

Tighten band servo anchor end pin to the specified torque.

c.

Back of band servo anchor end pin three turns.

d.

Holding band servo anchor end pin, and then tighten lock nut to
the specified torque. Refer to

AT-255, "Components"

 .

Adjustment

NCS000JC

TOTAL END PLAY

●

Measure clearance between front sun gear and bearing race for
oil pump cover.

●

Select proper thickness of bearing race so that end play is within
specifications.

1.

Measure dimensions “K” and “L” and then calculate dimension
“J”.

a.

Measure dimension “K”.

: 5.0 N·m (0.51 kg-m, 44 in-lb)

SCIA5498E

SCIA2810E

SCIA7073E

SCIA7074E
