5.  Presiune maximă de umflare

admisă

Acest  număr  reprezintă  cea  mai  mare

presiune  la  care  poate  fi  umflată  o

anvelopă. Nu depășiți presiunea maximă

de  umflare  admisă.  Pentru  presiunea  de

umflare recomandată, consultați eticheta

cu informații despre anvelope și sarcină.

6. Sarcină maximă

Acest  număr  indică  sarcina  maximă

în  kilograme  și  livre  pe  care  o  suportă

anvelopa.  La  înlocuirea  anvelopelor,

utilizați întotdeauna o anvelopă cu același

indice de sarcină ca și anvelopa originală.

7. Clasă de calitate anvelopă

Clasele  de  calitate  se  regăsesc,  dacă

este  cazul,  pe  talonul  anvelopei,  între

marginea  profilului  și  lățimea  maximă  a

secțiunii.
De exemplu:
UZURĂ PROFIL 200
TRACȚIUNE AA
TEMPERATURĂ A

Uzură profil

Gradul  de  uzură  a  profilului  este  o

valoare comparativă, bazată pe evaluarea

anvelopei  prin  testare  în  condiții

controlate,  conform  unui  test  specificat

de  autorități.  De  exemplu,  o  anvelopă

cu  indicele  150  se  uzează  de  1,5  ori  mai

greu  decât  o  anvelopă  cu  indicele  100,

conform testului specificat.

Performanțele  relative  ale  anvelopei

depind de condițiile efective de utilizare;

totuși,  comportamentul  poate  fi  diferit

față de standard, ca urmare a stilului de

condus,  lucrărilor  de  service  efectuate

și  condițiilor  de  deplasare  și  climaterice

diferite.
Acești  indici  sunt  ștanțați  pe  talonul

anvelopelor  vehiculelor  de  pasageri.

Anvelopele disponibile ca dotare standard

sau opțională pentru vehiculele HYUNDAI

pot avea indici diferiți.

Tracțiune - AA, A, B & C

Indicii  de  tracțiune,  de  la  cea  mai  bună

tracțiune  până  la  cea  mai  slabă,  sunt

AA,  A,  B  și  C.  Acești  indici  reprezintă

capacitatea  de  oprire  a  anvelopelor  pe

drumuri pavate ude, măsurată în condiții

controlate,  conform  testului  oficial

specificat, pe asfalt și beton. O anvelopă

marcată  cu  C  poate  avea  o  tracțiune

slabă.

 AVERTISMENT

Indicele de tracțiune al acestei anvelope

are  la  bază  testele  de  frânare  în  linie

dreaptă  și  nu  include  caracteristicile

de  accelerare,  negociere  a  virajelor,

acvaplanare sau de tracțiune maximă.

9-52

Întreținere

Temperatură - A, B și C

Indicii  de  temperatură  sunt  A  (cea  mai

mare),  B  și  C,  reprezentând  rezistența

la  căldură  și  capacitatea  de  disipare  a

căldurii  a  anvelopelor,  testate  în  condiții

controlate,  pe  baza  testului  de  laborator

specificat.
Utilizarea  prelungită  la  temperatură

ridicată  poate  provoca  deteriorarea

materialului  anvelopei  și  reducerea

duratei  de  exploatare  a  acesteia,  iar  o

temperatură  excesivă  poate  provoca  o

explozie a anvelopei. Indicii B și A asigură

performanțe mai ridicate, comparativ cu

nivelul  minim  impus  prin  lege,  pe  baza

testelor de laborator.

 AVERTISMENT

Indicele  de  temperatură  al  acestei

anvelope este stabilit pentru o anvelopă

umflată corect, fără a fi supraîncărcată.

Viteza  excesivă,  presiunea  prea  mare

sau prea mică în anvelope sau încărcarea

exagerată (separate sau în combinație),

pot  provoca  supraîncălzirea  și  explozia

anvelopelor.  Acest  lucru  poate  provoca

pierderea controlului asupra vehiculului

și un accident.

Anvelope cu talon îngust

Anvelopele cu talon îngust, al căror raport

între  înălțime  și  lățime  este  mai  mic  de

50, asigură un comportament sportiv.
Deoarece  anvelopele  cu  talon  îngust

sunt  optimizate  pentru  manevrabilitate

și  frânare,  talonul  acestora  este  puțin

mai  tare  decât  la  o  anvelopă  standard.

De asemenea, anvelopele cu talon îngust

tind să fie mai late și au o pată de contact

mai  mare  cu  suprafața  de  rulare.  În

unele  cazuri  este  posibil  să  genereze  un

zgomot mai mare la rulare, comparativ cu

anvelopele standard.

 ATENȚIE

Deoarece  partea  laterală  a  anvelopelor

cu  talon  îngust  este  mai  mică  decât  a

anvelopelor standard, anvelopa și janta

se  pot  deteriora  mai  ușor.  Conduceți

cu  atenție  și  respectați  instrucțiunile

de  mai  jos,  pentru  a  minimiza  riscul  de

deteriorare a jantelor și anvelopelor:
•  La  deplasarea  pe  drumuri  denivelate

sau în teren accidentat, aveți grijă să

nu  deteriorați  jantele  și  anvelopele.

După  o  călătorie,  verificați  jantele  și

anvelopele.

•  La  trecerea  peste  gropi,  denivelări,

guri  de  canal  sau  borduri,  reduceți

viteza, pentru a nu deteriora jantele și

anvelopele.

•  Dacă  o  anvelopă  suferă  un  impact

puternic, vă recomandăm să verificați

janta și anvelopa la un dealer autorizat

HYUNDAI.

•  Verificați  starea  și  presiunea  în

anvelope  la  fiecare  3.000  km  (1.800

mile),  pentru  a  preveni  deteriorarea

acestora.

•  Identificarea  personală  a  deteriorării

unei  anvelope  nu  este  ușoară.  Dar

dacă  există  cea  mai  mică  urmă  de

deteriorare  a  anvelopei,  verificați

sau  înlocuiți  anvelopa,  deoarece

deteriorarea  acesteia  poate  provoca

apariția pierderilor de aer.

•  Dacă  anvelopa  se  deteriorează  ca

urmare  a  deplasării  pe  drumuri

denivelate, în teren accidentat, peste

o groapă, gură de canal sau bordură,

defecțiunea  nu  este  acoperită  de

garanție.

9-53

09

OTA070039

„

„

 Tip lamelă

Normală

Arsă

„

„

 Tip cartuș

„

„

 Siguranță complexă

Normală

Arsă

Normală

Arsă

Sistemul  electric  al  vehiculului  este

protejat

împotriva

suprasarcinilor

electrice cu ajutorul siguranțelor.
Acest vehicul dispune de 2 (sau 3) panouri

de siguranțe, unul localizat sub planșa de

bord, la nivelul genunchilor șoferului, iar

celălalt în compartimentul motorului.
Dacă  o  lampă,  un  accesoriu  sau

comandă  nu  funcționează,  verificați

siguranța  corespunzătoare.  Dacă  s-a  ars

o  siguranță,  înseamnă  că  rezistența  din

interior s-a topit.

Dacă  sistemul  electric  nu  funcționează,

verificați  mai  întâi  panoul  de  siguranțe

din  habitaclu.  Înainte  de  înlocuirea  unei

siguranțe  arse,  decuplați  contactul  și

dezactivați toate sistemele electrice, apoi

deconectați  cablul  negativ  al  bateriei.

Înlocuiți întotdeauna o siguranță arsă cu

una nouă de aceeași intensitate.
Dacă  și  siguranța  înlocuită  se  arde,

înseamnă că există o defecțiune electrică.

Evitați  utilizarea  sistemului  respectiv  și

consultați un dealer autorizat HYUNDAI.

i

 Info

Vehiculul utilizează 3 tipuri de siguranțe:

tip  lamelă  pentru  intensitate  mai  mică,

tip  cartuș  și  siguranță  complexă,  pentru

intensitate mai mare.

 AVERTISMENT

Nu  înlocuiți  NICIODATĂ  o  siguranță

cu  altceva  decât  cu  altă  siguranță  de

aceeași intensitate.

•

O  siguranță  de  intensitate  mai  mare

poate  provoca  defecțiuni  și  un

incendiu.

•

Nu  montați  o  sârmă  sau  folie  din

aluminiu  în  locul  siguranței,  nici

măcar temporar. Sârma poate provoca

defecțiuni grave ale sistemului electric

și un incendiu.

NOTĂ

Nu utilizați șurubelnițe sau alte obiecte

metalice pentru a demonta siguranțele,

deoarece  se  poate  produce  un

scurtcircuit și se poate defecta sistemul.

SIGURANȚE

9-54

Întreținere

Înlocuire siguranțe planșă de bord

OBC3090025

1. Decuplați contactul.
2. Decuplați toți consumatorii electrici.
3.  Deschideți  capacul  panoului  de

siguranțe.

4.  Pentru a localiza siguranța care bănuiți

că  s-a  ars,  consultați  eticheta  de  pe

interiorul  capacului  panoului  de

siguranțe.

OBC3090026

5.  Scoateți siguranța care bănuiți că este

arsă.  Utilizați  penseta  din  panoul  de

siguranțe din compartimentul motor.

6.  Verificați  siguranța  și  înlocuiți-o,  dacă

este  arsă.  Siguranțele  de  rezervă  se

regăsesc  în  panoul  de  siguranțe  din

planșa  de  bord  (sau  în  panoul  de

siguranțe din compartimentul motor).

7.  Introduceți o siguranță nouă de aceeași

intensitate  și  asigurați-vă  că  s-a  fixat

bine în cleme. Dacă nu este bine fixată,

vă recomandăm să consultați un dealer

autorizat HYUNDAI.

În  situații  de  urgență,  dacă  nu  aveți  o

siguranță de rezervă, utilizați o siguranță

de  aceeași  intensitate,  aferentă  unui

circuit cum ar fi siguranța de la brichetă.
Dacă  farurile  sau  alte  echipamente

electrice  nu  funcționează  și  siguranța

corespunzătoare  nu  este  arsă,  verificați

siguranțele  din  compartimentul  motor.

Dacă siguranța este arsă, trebuie înlocuită

cu una de aceeași intensitate.

9-55

09

Înlocuire siguranțe panou

compartiment motor

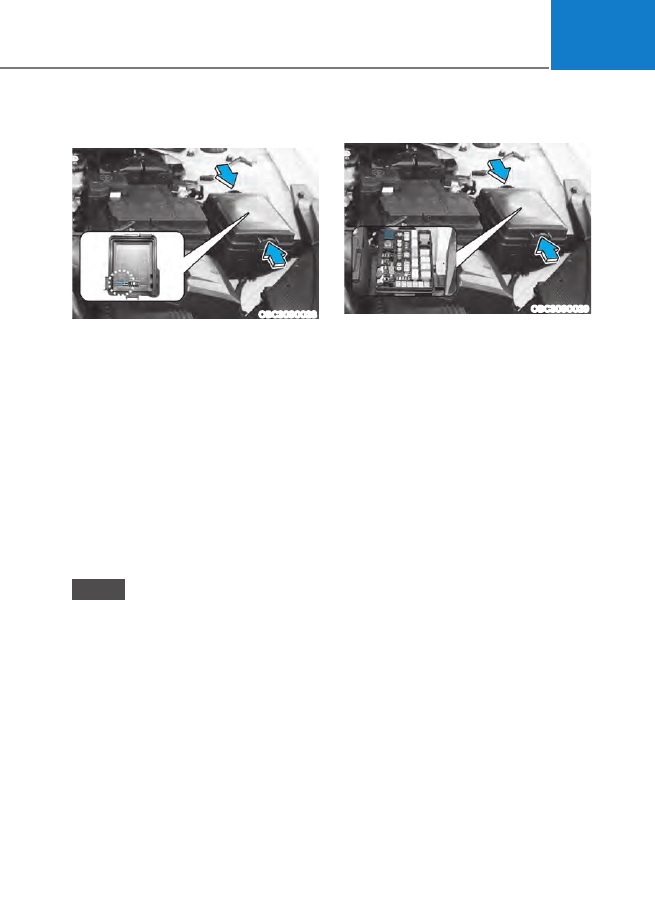

OBC3090028

1. Decuplați contactul.
2. Decuplați toți consumatorii electrici.
3.  Demontați  capacul  panoului  de

siguranțe, apăsând clemele și ridicând

capacul.

4.  Verificați  siguranța  și  înlocuiți-o,  dacă

este arsă. Pentru a scoate sau monta o

siguranță,  utilizați  penseta  din  panoul

de  siguranțe  din  compartimentul

motor.

5.  Introduceți o siguranță nouă de aceeași

intensitate  și  asigurați-vă  că  s-a  fixat

bine în cleme. Dacă nu este bine fixată,

vă recomandăm să consultați un dealer

autorizat HYUNDAI.

NOTĂ

După  verificarea  siguranțelor  din

compartimentul  motor,  montați  cores-

punzător capacul panoului de siguranțe.

Dacă  se  fixează  corespunzător  capacul

se  aude  un  clic.    Dacă  nu  se  fixează

corespunzător, este posibil să survină o

defecțiune electrică în urma contactului

cu apa.

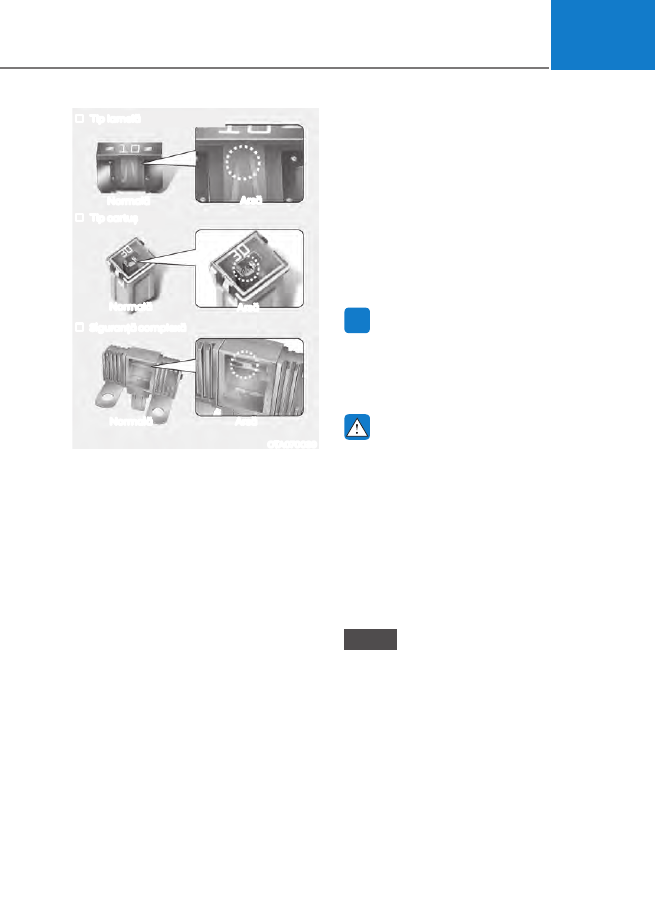

Siguranță complexă



(siguranță principală)

OBC3090029

Dacă siguranța complexă s-a ars, trebuie

înlocuită astfel:
1. Decuplați contactul.
2.  Deconectați borna negativă a bateriei.
3.  Demontați  capacul  panoului  de

siguranțe,  apăsând  clema  și  ridicând

capacul.

4.  Deșurubați  piulițele  indicate  în

imaginea de mai sus.

5.  Înlocuiți  siguranța  cu  una  nouă  de

aceeași intensitate.

6.  Montați siguranța procedând în ordine

inversă.

Dacă  siguranța  complexă  este  arsă,  vă

recomandăm  să  consultați  un  dealer

autorizat HYUNDAI.

9-56

Întreținere

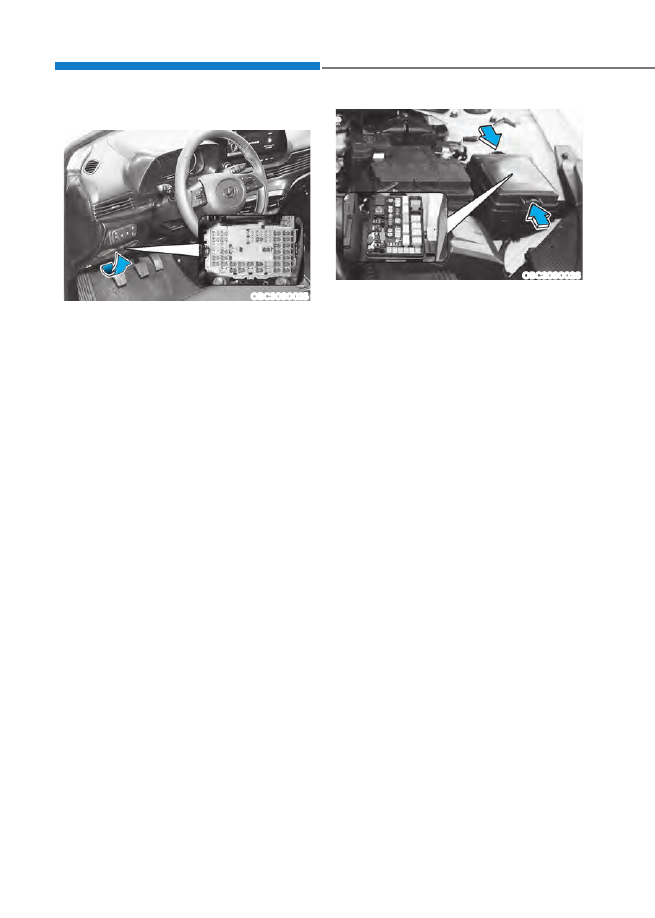

Descriere panou de siguranțe/

relee

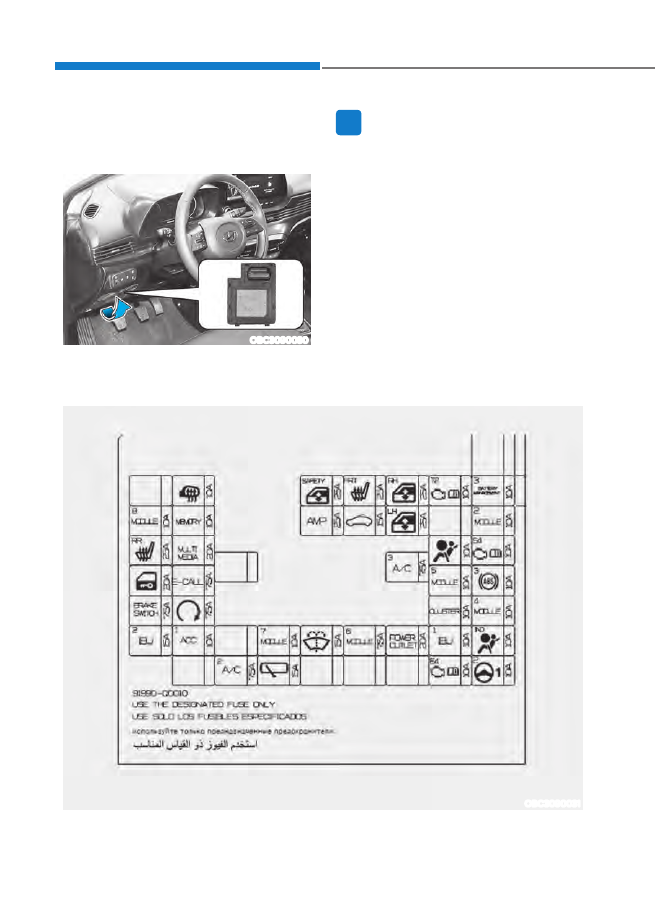

Panou de siguranțe șofer

OBC3090030

În  interiorul  capacelor  panourilor  de

siguranțe/relee  veți  găsi  o  etichetă  cu

denumirea și intensitatea siguranței/releului.

i

 Info

Nu toate descrierile siguranțelor din acest

manual  se  potrivesc  la  vehiculul  dvs.

Acestea sunt corecte la momentul tipăririi.

La  verificarea  panoului  de  siguranțe,

consultați eticheta de pe acesta.

OBC3090031

9-57

09

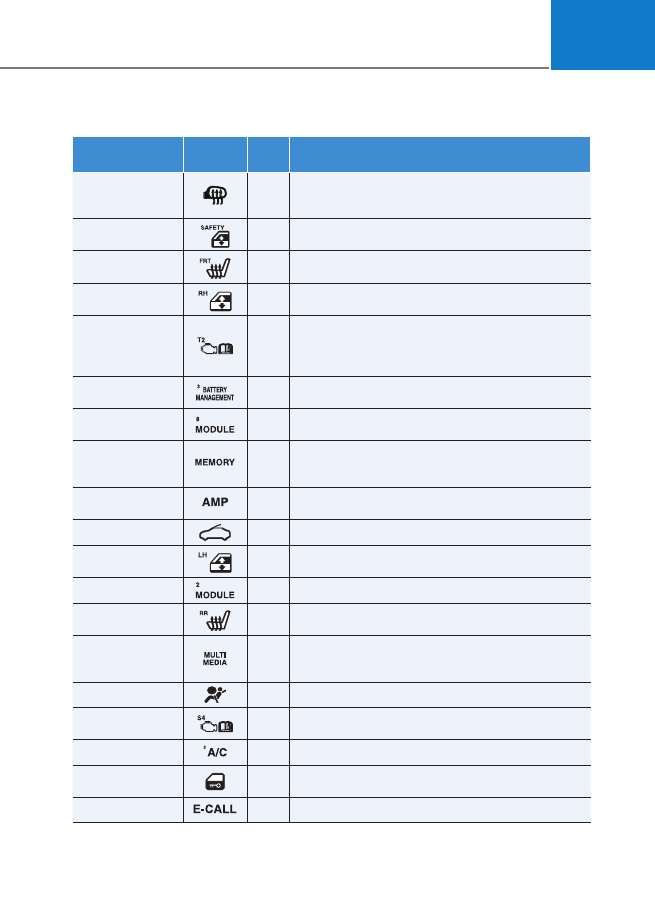

Panou de siguranțe șofer

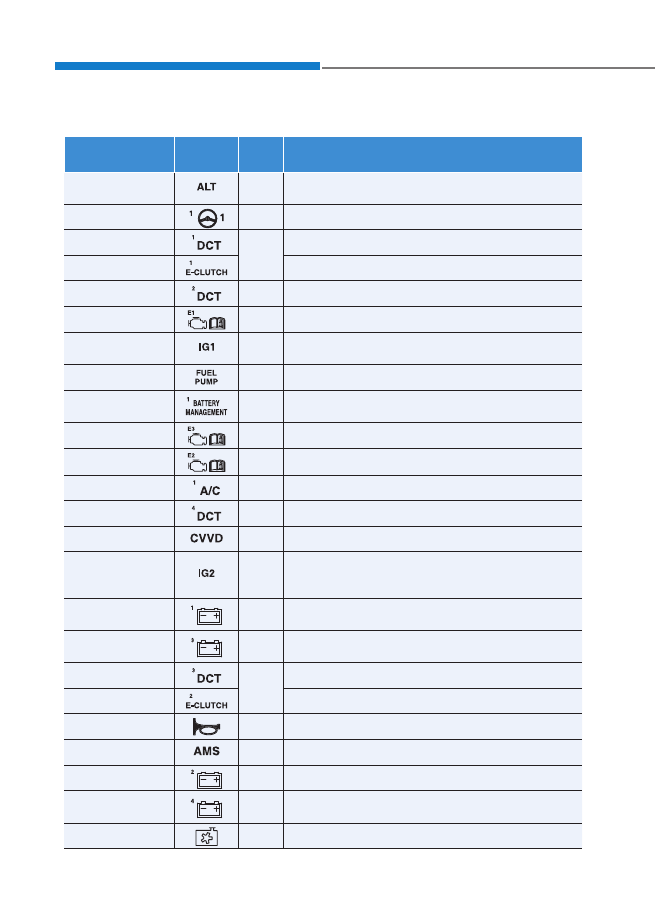

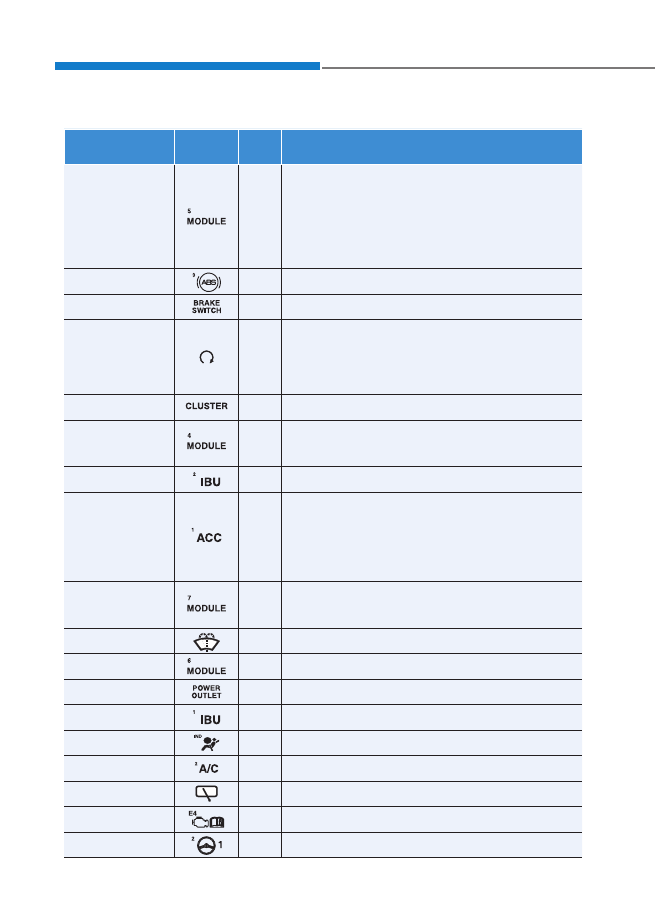

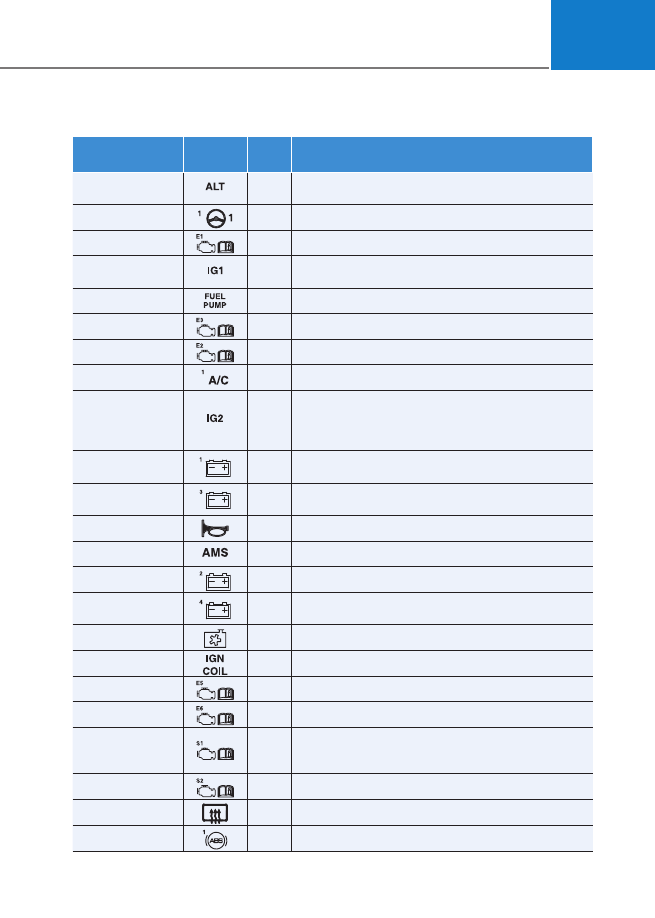

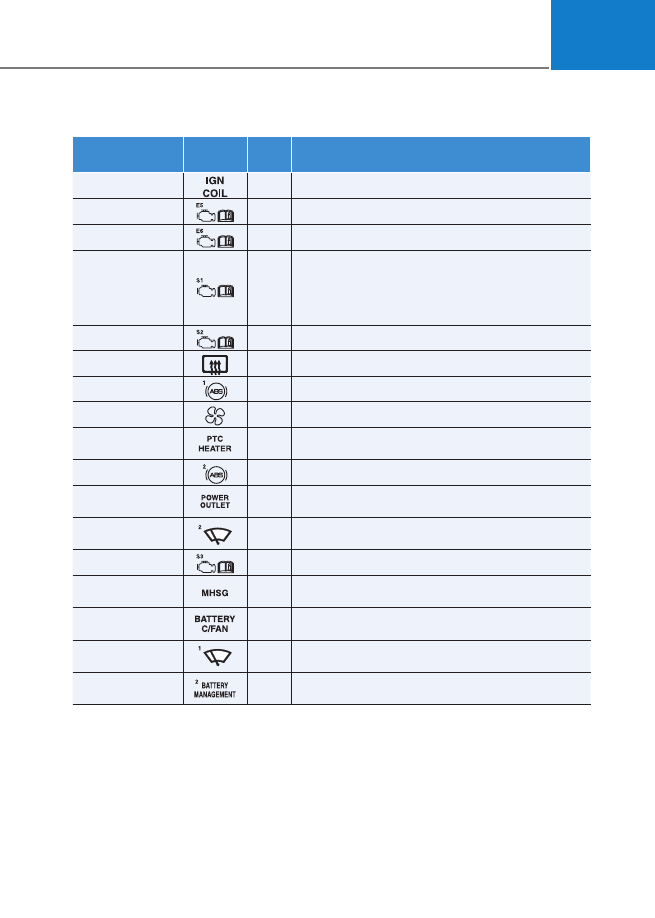

Denumire

siguranță

Simbol

(A)

Circuit protejat

HEATED MIRROR

10 A

Modul de comandă A/C,

Oglindă retrovizoare exterioară acționată electric

șofer/pasager

SAFETY

P/WINDOW

25 A

Modul de siguranță geam electric șofer

FRONT

SEAT WARMER

25 A

Modul de comandă sistem de încălzire scaune față

P/WINDOW RH

25 A

Comutator principal geamuri electrice,

[LHD] Comutator geam electric pasager

TCU2

10 A

[G3LE] Comutator mod sport, TCM, buton treaptă

transmisie, modul electronic de comandă,

[M/T și RHD] Senzor ambreiaj,

[G4LC] Comutator treaptă transmisie

BATTERY

MANAGEMENT3

10 A

[MILD HEV - G3LE] Modul de comandă BMS

MODULE 8

10 A

Conector magistrală de date, comutator încuiere

uși în situații de urgență

MEMORY

10 A

Senzor de ploaie, modul de comandă A/C, grup

de instrumente, releu de pliere/depliere oglinzi

exterioare

AMP

25 A

AMP, transformator CC-CC tensiune redusă

(ISG*NON 48 V)

SUNROOF

15 A

Motoraș trapă de plafon

P/WINDOW LH

25 A

Comutator principal geamuri electrice,

[RHD] Comutator geam electric pasager

MODULE 2

10 A

Comutator mod sport, comutator stopuri pe frână

REAR



SEAT WARMER

25 A

Modul de comandă sistem de încălzire banchetă

MULTI MEDIA

20 A

Sistem audio 4.0, sistem audio cu afișaj, panou

sistem audio și de navigație, transformator CC-CC

de tensiune redusă (ISG*NON 48 V)

AIR BAG

10 A

Modul de comandă SRS

SENSOR4

10 A

[G3LE] Actuator CVVD,

[G4LC] Pompă de ulei controlată electronic

A/C 3

7,5 A Motor ventilator, modul de comandă A/C

DOOR LOCK

20 A

Releu încuiere dublă, releu de deblocare hayon,

Releu blocare/deblocare uși

E-CALL

7,5 A Unitate E-Call

9-58

Întreținere

Panou de siguranțe șofer

Denumire

siguranță

Simbol

(A)

Circuit protejat

MODULE 5

10 A

Unitate E-Call, indicator manetă selector A/T, sistem audio

4.0, sistem audio cu afișaj, panou sistem audio și de navigație,

Încărcător wireless, oglindă electrocromată, Modul de

comandă sistem de încălzire scaune față, modul de comandă

sistem de încălzire banchetă, transformator CC-CC de tensiune

redusă (ISG*NON 48 V), modul de comandă A/C, conector

magistrală de date, dispozitiv de reglare pe înălțime faruri

ABS 3

10 A

Modul de comandă ESP

BRAKE SWITCH

7,5 A IBU, comutator stop pe frână

START

7,5 A

[Cheie inteligentă] IBU, [tip cheie] contact

[TOATE MT] ECM

[G3LE/G4LC] Comutator treaptă transmisie, 1,4

[TOATE MT CU SMK] IBU

[G4LC] Panou de conectare (RLY. 6) 1,4 MT*NON SMK

CLUSTER

10 A

Grup de instrumente

MODULE 4

10 A

Sistem de asistență pentru evitarea coliziunilor la parcare, IBU,

sistem cameră video multifuncțională, comutator planșă de

bord, Unitate de detectare prezență în unghiul mort STG/DR, față

IBU 2

15 A IBU

ACC 1

10 A

Sistem audio 4.0, sistem audio cu afișaj, panou sistem

audio/video și de navigație, unitate E-Call, IBU, sistem

de asistență pentru evitarea coliziunilor la parcare, AMP,

priză de alimentare față #1, încărcător USB, transformator

CC-CC de tensiune redusă (ISG*NON 48 V), buton oglinzi

retrovizoare exterioare reglabile electric, releu priză

MODULE 7

10 A

Modul de comandă sistem de încălzire scaune față,

Modul de comandă sistem de încălzire banchetă spate,

sistem de asistență pentru evitarea coliziunilor la parcare

WASHER

15 A

Buton multifuncțional

MODULE 6

7,5 A

IBU

POWER OUTLET

20 A

Priză față

IBU 1

10 A IBU

AIR BAG IND

10 A

Modul de comandă A/C, grup de instrumente

A/C 2

7,5 A Modul comandă A/C, panou conectare E/R (RLY. 13/14)

WIPER RR

15 A

Panou de conectare E/R (RLY. 7)

ECU 4

10 A

ECM/PCM

MDPS 2

10 A

Unitate MDPS

9-59

09

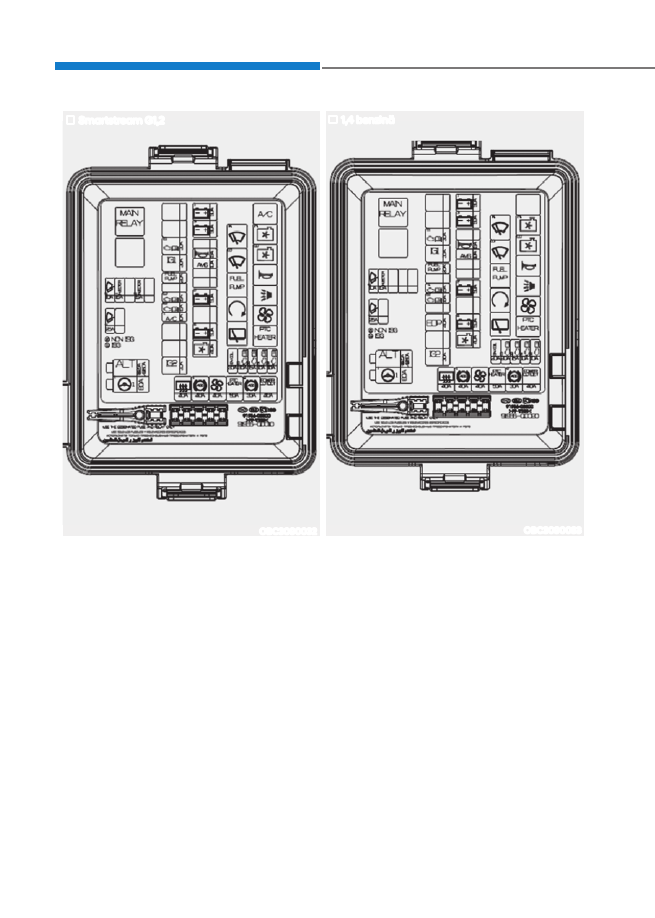

Panou de siguranțe compartiment motor

OBC3090026

În  interiorul  capacelor  panourilor  de

siguranțe/relee  veți  găsi  o  etichetă  cu

denumirea și intensitatea siguranței/releului.

i

 Info

Nu toate descrierile siguranțelor din acest

manual  se  potrivesc  la  vehiculul  dvs.

Acestea sunt corecte la momentul tipăririi.

La  verificarea  panoului  de  siguranțe,

consultați eticheta de pe acesta.

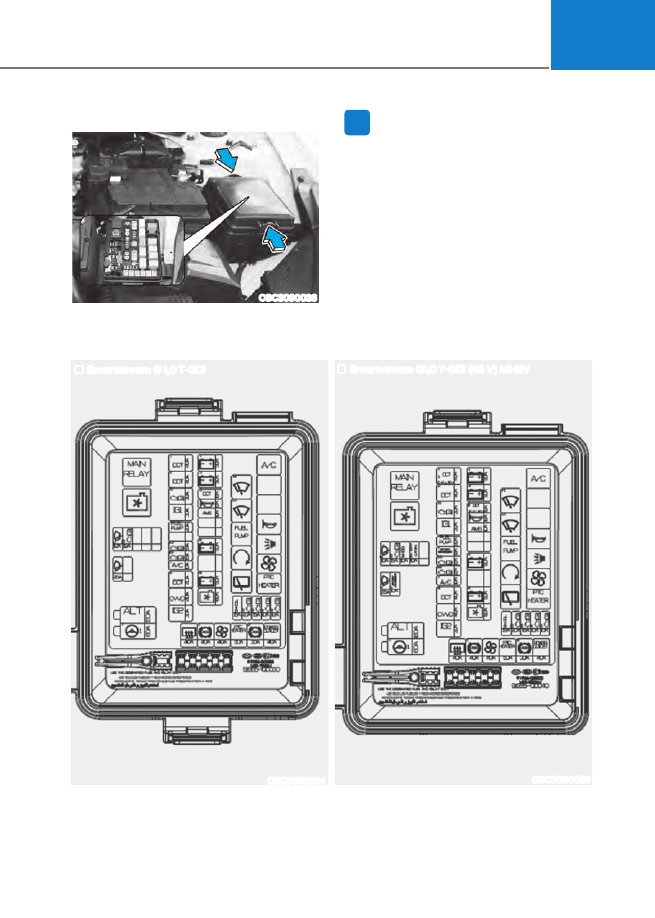

OBC3090035

OBC3090034

„

„

Smartstream G 1,0 T-GDi

„

„

Smartstream G1,0 T-GDi (48 V) MHEV

9-60

Întreținere

OBC3090033

OBC3090032

„

„

Smartstream G1,2

„

„

1,4 benzină

9-61

09

Smartstream G1,0 T-GDi/Smartstream G1,0 T-GDi (48 HEV)

Denumire siguranță

Simbol

Denumire releu

Tip

RLY.1

E30

Releu principal

MINI

RLY.2

E31

Releu ventilator de răcire

MINI

RLY.3

E32

Releu ștergătoare (viteză mare)

MICRO

RLY.4

E33

Releu ștergătoare (viteză mică)

MICRO

RLY.5

E34

Releu pompă de combustibil

MICRO

RLY.6

E36

Releu pornire

MICRO

RLY.7

E36

Releu ștergător lunetă

MICRO

RLY.10

E39

Releu A/CON

MICRO

RLY.11

E40

Releu claxon

MICRO

RLY.12

E41

Releu claxon alarmă

MICRO

RLY.13

E42

Releu ventilator

MICRO

RLY.14

E43

Releu încălzire PTC

MICRO

9-62

Întreținere

Smartstream G1,0 T-GDi/Smartstream G1,0 T-GDi (48 HEV)

Denumire

siguranță

Simbol

(A)

Circuit protejat

ALT

(180A)



[150A]

Alternator, siguranță complexă - F2, siguranță -

F31/F32/F33/F34/F35/F36

MDPS

80 A

Unitate MDPS

DCT1

40 A

TCM

E-CLUTCH1

Modul ambreiaj controlat electronic

DCT2

40 A

TCM

ECU1

30 A

Panou de conectare E/R (RLY.1)

IG1

30 A

[Cu cheie inteligentă] Panou de relee PDM (IG1, releu ACC)

[Fără cheie inteligentă] Contact

FUEL PUMP

20 A

Panou de conectare E/R (RLY.5)

BATTERY

MANAGEMENT1

15 A

Panou de conectare E/R (siguranță - F40, F43)

ECU3

15 A

ECM, comutator ambreiaj

ECU2

15 A

ECM

A/CON 1

10 A

Panou de conectare E/R (RLY.10)

DCT4

40 A

Actuator schimbare inteligentă trepte

CVVD

40 A Actuator CVVD

IG2

30 A

[Cu cheie inteligentă] Panou de relee PDM (releu

contact 2)

[Fără cheie inteligentă] Contact, RELEU MTR PORNIRE

BATT1

50 A

Panou de conectare ICU (IPS1, IPS3, IPS5, IPS7,

IPS8, IPS11)

BATT3

50 A

Panou de conectare ICU (siguranță - F8/F15/F21/

F25/F29, releu încuiere pe termen lung - F16/F9/F22)

DCT3

15 A

TCM

E-CLUTCH2

Modul ambreiaj controlat electronic

HORN

15 A

Panou de conectare E/R (RLY.11, RLY.12)

AMS

10 A

Senzor baterie

BATT2

50 A

Panou de conectare ICU (IPS2, IPS4, IPS6, IPS9, IPS10)

BATT4

50 A

Panou de conectare ICU (releu geamuri electrice -

F5/F12, siguranță - F3/F4/F10/F11)

C/FAN

15 A

Panou de conectare E/R (RLY.2)

9-63

09

Denumire

siguranță

Simbol

(A)

Circuit protejat

IGN COIL

20 A

Bobină de inducție 1/2/3

ECU5

20 A

ECM

ECU6

15 A

ECM

SENSOR 1

10 A

Panou de conectare E/R (RLY.2/10),

Supapă de comandă ulei #1/#2 (admisie/evacuare),

Electrovalvă de comandă purjare, comandă RCV,

pompă de ulei

Electrovalvă

SENSOR 2

10 A

Senzor de oxigen (înainte/după catalizator)

RR DEFOG

40 A

Panou de conectare ICU (releu dezaburire lunetă)

ABS 1

40 A

Modul de comandă ESP

BLOWER

40 A

Panou de conectare E/R (RLY.13)

PTC

HEATER

50 A

Panou de conectare E/R (RLY.14)

ABS 2

30 A

Modul de comandă ESP

POWER

OUTLET

40 A

Panou de conectare ICU (releu priză de alimentare)

WIPER 2

10 A

Panou de conectare E/T (RLY. 4), motoraș ștergător

de parbriz, IBU

SENSOR3

15 A

Panou de conectare E/T (RLY. 5)

MHSG

10 A

Curea demaror și alternator hibrid cu asistență

medie

BATTERY

C/FAN

10 A

Ventilator de răcire BMS, panou de conectare E/R

(siguranță - F8)

WIPER 1

25 A

Panou de conectare E/T (RLY. 4), motoraș ștergător

de parbriz, contact

BATTERY

MANAGEMENT2

10 A

Modul de comandă BMS, panou de conectare E/R

(siguranță - F8)

Smartstream G1,0 T-GDi/Smartstream G1,0 T-GDi (48 HEV)

9-64

Întreținere

Smartstream G1,2

Denumire siguranță

Simbol

Denumire releu

Tip

RLY.1

E30

Releu principal

MINI

RLY.3

E32

Releu ștergătoare (viteză mare)

MICRO

RLY.4

E33

Releu ștergătoare (viteză mică)

MICRO

RLY.5

E34

Releu pompă de combustibil

MICRO

RLY.6

E36

Releu pornire

MICRO

RLY.7

E36

Releu ștergător lunetă

MICRO

RLY.8

E37

Releu A/CON

MICRO

RLY.9

E38

Releu viteză mare ventilator de răcire

MICRO

RLY.10

E39

Releu viteză mică ventilator de răcire

MICRO

RLY.11

E40

Releu claxon

MICRO

RLY.12

E41

Releu claxon alarmă

MICRO

RLY.13

E42

Releu ventilator

MICRO

RLY.14

E43

Releu încălzire PTC

MICRO

9-65

09

Denumire

siguranță

Simbol

(A)

Circuit protejat

ALT

(125A)



[150A]

Alternator, siguranță complexă - F2, siguranță - F31/

F32/F33/F34/F35/F36

MDPS

80 A

Unitate MDPS

ECU1

30 A

Panou de conectare E/R (RLY.1)

IG1

30 A

[Cu cheie inteligentă] Panou de relee PDM (IG1, releu ACC)

[Fără cheie inteligentă] Contact

FUEL PUMP

20 A

Panou de conectare E/R (RLY.5)

ECU3

15 A

ECM, comutator ambreiaj

ECU2

15 A

ECM

A/CON 1

10 A

Panou de conectare E/R (RLY.8)

IG2

30 A

[Cu cheie inteligentă] Panou de relee PDM (releu

contact 2)

[Fără cheie inteligentă] Contact, RELEU MTR

PORNIRE

BATT1

50 A

Panou de conectare ICU (IPS1, IPS3, IPS5, IPS7,

IPS8, IPS11)

BATT3

50 A

Panou de conectare ICU (siguranță - F8/F15/F21/F25/

F29, releu încuiere pe termen lung - F16/F9/F22)

CLAXON

15 A

Panou de conectare E/R (RLY.11, RLY.12)

AMS

10 A

Senzor baterie

BATT2

50 A

Panou de conectare ICU (IPS2, IPS4, IPS6, IPS9, IPS10)

BATT4

50 A

Panou de conectare ICU (releu geamuri electrice -

F5/F12, siguranță - F3/F4/F10/F11)

C/FAN

40 A

Panou de conectare E/R (RLY.9/10)

IGN COIL

20 A

Bobină de inducție 1/2/3/4

ECU5

20 A

ECM

ECU6

15 A

ECM

SENSOR 1

10 A

Panou de conectare E/R (RLY.8/9/10),

Supapă de comandă ulei #1/#2 (admisie/evacuare),

Electrovalvă de comandă purjare

SENSOR 2

10 A

Senzor de oxigen (înainte/după catalizator)

RR DEFOG

40 A

Panou de conectare ICU (releu dezaburire lunetă)

ABS 1

40 A

Modul de comandă ESP

Smartstream G1,2

9-66

Întreținere

Smartstream G1,2

Denumire

siguranță

Simbol

(A)

Circuit protejat

BLOWER

40 A

Panou de conectare E/R (RLY.13)

PTC

HEATER

50 A

Panou de conectare E/R (RLY.14)

ABS 2

30 A

Modul de comandă ESP

POWER

OUTLET

40 A

Panou de conectare ICU (releu priză de alimentare)

WIPER 2

10 A

Panou de conectare E/R (RLY. 4), motoraș ștergător

de parbriz, IBU

INJECTOR1

15 A

Panou  de  conectare  E/R  (RLY.  5),  injector  #1-1/#2-

1/#3-1/#4-1

INJECTOR2

15 A

Injector #1-2/#2-2/#3-2/#4-2

WIPER 1

25 A

Panou de conectare E/T (RLY. 4), motoraș ștergător

de parbriz, contact















Content      ..     37      38      39      40     ..
