Характеристики автомобиля

166

4

2. Для выключения системы управления

кондиционированием воздуха в зоне
сидений 3-го ряда еще раз нажмите
кнопку ее включения/выключения,
расположенную на панели передней
системы климат-контроля, или
установите многопозиционный
переключатель частоты вращения
вентилятора сидений 3-го ряда в
положение OFF (ВЫКЛ) (индикатор на
кнопке включения/выключения
системы не горит).

Работа системы

Вентиляция

1.

Установите ручку управления
режимом в положение

.

2. Установите переключатель режимов

подачи воздуха в положение подачи
внешнего (свежего) воздуха.

3.

Установите ручку управления
температурой воздуха по своему
усмотрению.

4.

Настройте скорость вращения
вентилятора по своему усмотрению.

Обогрев

1.

Установите ручку управления
режимом в положение

.

2. Установите переключатель режимов

подачи воздуха в положение подачи
внешнего (свежего) воздуха.

3. Установите

ручку

управления

температурой воздуха по своему
усмотрению.

4.

Настройте скорость вращения
вентилятора по своему усмотрению.

5.

При необходимости обогрева с
понижением влажности воздуха
включите кондиционер (при наличии).

• При запотевании ветрового стекла

установите ручку управления режимом
в

положение или .

4 167

Характеристики автомобиля

Советы по эксплуатации

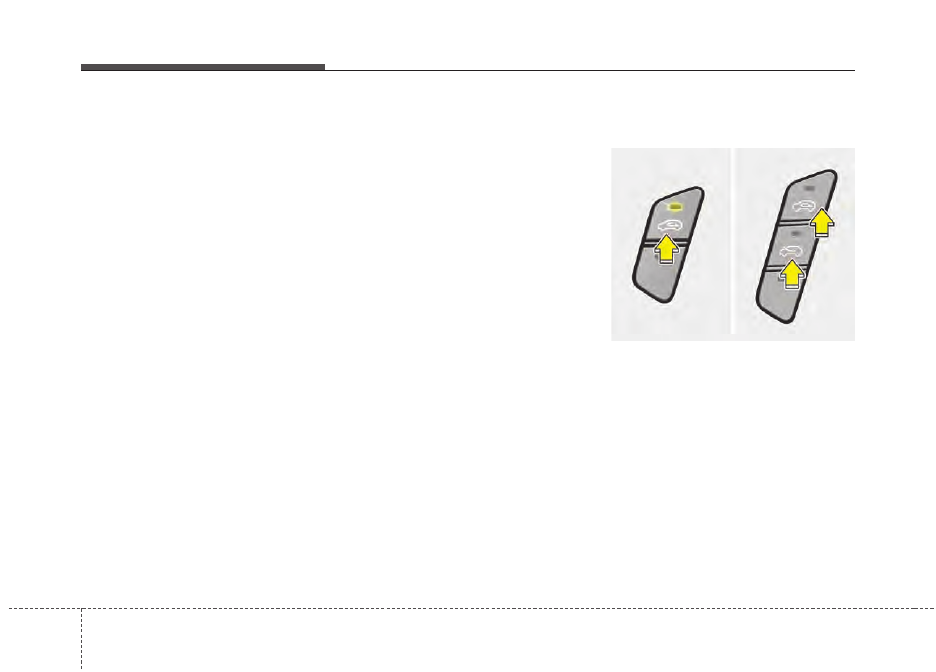

• Для предотвращения попадания в

салон пыли или неприятных запахов
через систему вентиляции следует
временно установить переключатель
режимов подачи воздуха в положение
рециркуляции. Обязательно верните
регулятор в положение подачи
внешнего воздуха, когда источник
раздражения окажется позади, чтобы
в машину попадал свежий воздух. Тем
самым будет обеспечено сохранение
внимательности водителя и удобных
условий для его работы.

• Забор воздуха для системы

отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами.

• Для предупреждения запотевания

лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.

Система кондиционирования
(при наличии)

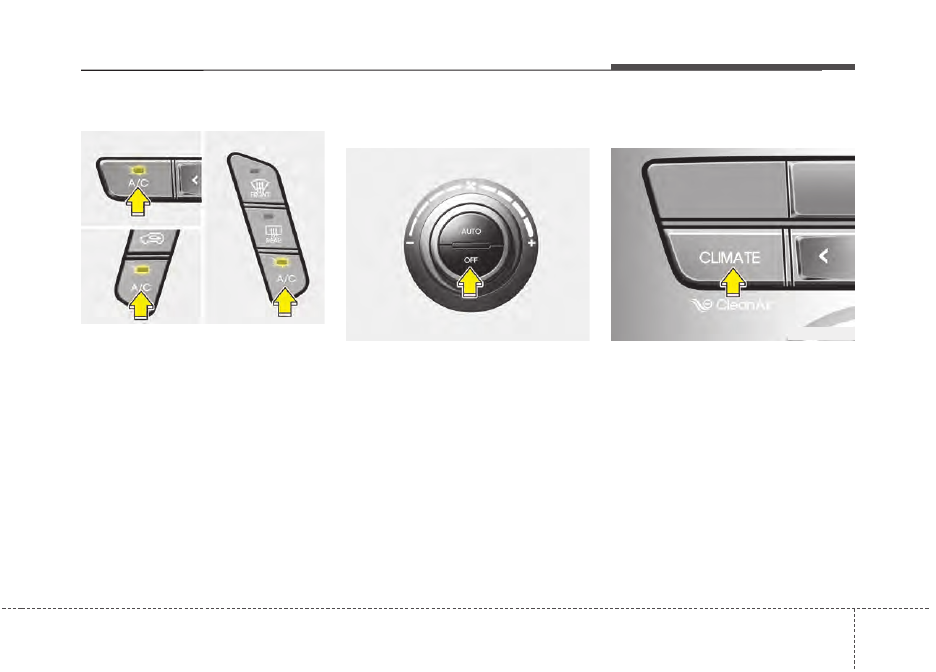

Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом.*
1.

Запустите двигатель. Нажмите
кнопку кондиционера.

2. Установите режим в положение

.

3.

Установите регулятор притока
воздуха в положение для подачи
наружного воздуха или рециркуляции.

4. Установите наиболее комфортную

скорость вентилятора и температуру.

*: В зависимости от действующих на

момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a или
R-1234yf. Узнать, какой именно
хладагент для кондиционера
используется на данном транспортном
средстве можно по этикетке под
капотом. Более подробная
информация о месте расположения
этикетки с указанием хладагента
кондиционера приводится в разделе 8.

ВНИМАНИЕ

• Для обеспечения правильного и

безопасного функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.

• Работы с холодильным

контуром должны
выполняться в хорошо
вентилируемом месте.

• Для ремонта или замены

испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC должны
быть сертифицированы и
иметь соответствующую
маркировку, как отвечающие
требованиям стандарта SAE
J2842.

Характеристики автомобиля

168

4

✽

✽  К СВЕДЕНИЮ

• При включенной системе

кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры  моторного масла при
движении на подъемах, в плотном
потоке и при высокой температуре
наружного воздуха. Работа системы
кондиционирования воздуха может
вызвать перегрев двигателя. При
перегреве двигателя оставьте
включенным вентилятор, но
выключите систему
кондиционирования.

• При открытии окон во влажную

погоду включенная система
кондиционирования может
вызывать образование капель воды
внутри салона. Так как капли воды
в большом количестве могут
повредить электрическое
оборудование, систему
кондиционирования можно
включать только при закрытых
окнах.

Советы по эксплуатации системы
кондиционирования
• Если автомобиль был припаркован

в солнечном месте в жаркую погоду,
откройте на короткое время окна
для того чтобы из салона
улетучился горячий воздух.

• Для устранения запотевания окон в

дождливую и влажную погоду
используйте систему
кондиционирования воздуха.

• При работе системы

кондиционирования воздуха иногда
может наблюдаться незначительное
изменение частоты вращения
двигателя, вызванное включением
компрессора этой системы. Это
нормально для работы системы.

• Для поддержания максимальной

производительности системы
кондиционирования включайте ее
хотя бы раз в месяц.

• При использовании системы

кондиционирования на земле под
автомобилем (под сиденьем
пассажира) можно обнаружить капли
(или даже лужу) чистой воды. Это
нормально для работы системы.

• Работа системы кондиционирования

при включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести воздуха
внутри салона.

• В режиме охлаждения иногда можно

заметить туманные потоки воздуха
из-за быстрого охлаждения и
влажности приточного воздуха. Это
нормально для работы системы.

4 169

Характеристики автомобиля

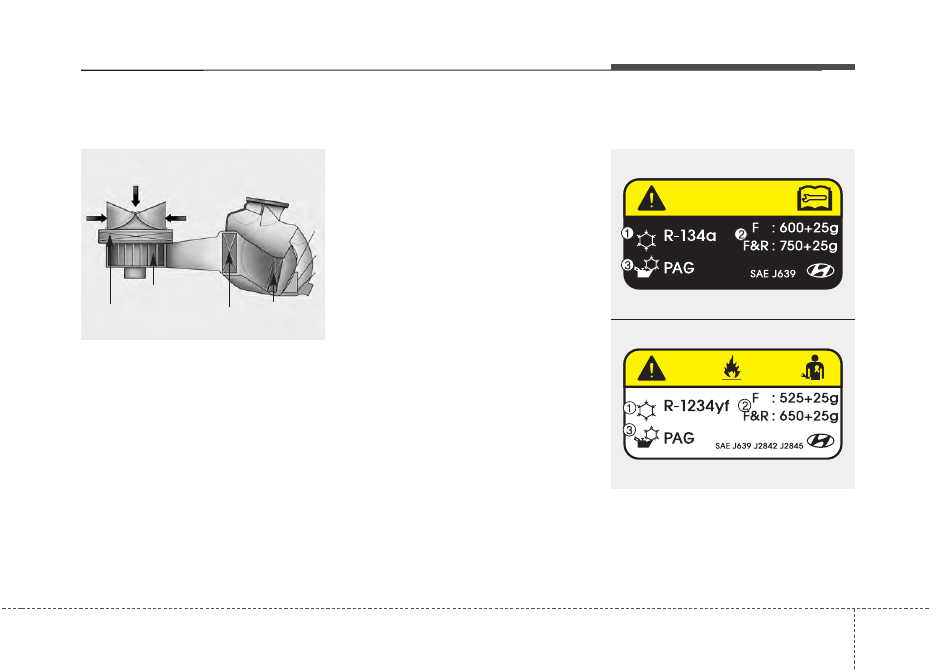

Фильтр системы климат-
контроля

Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.

В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.

✽

✽  К СВЕДЕНИЮ

• Производите замену воздушного

фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.

• В случае резкого снижения расхода

воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

Фактический хладагент
кондиционера

❈ Этикетка на вашем автомобиле

может отличаться от показанной на
рисунке.

1LDA5047

Внешний

воздух

Подача воздуха

в режиме

рециркуляции

Фильтр системы

управления микро

-

климатом

Вентилятор

Испаритель

Отопитель

ODMECL2006

ODMECL2007

■ Пример

Tип B

Tип A

Характеристики автомобиля

170

4

Этикетка хладагента кондиционера
Условные обозначения на этикетке
хладагента кондиционера:

1. Класс хладагента
2. Количество хладагента
3. Класс хладагента компрессора

Узнать, какой именно хладагент
кондиционера используется на
данном автомобиле, можно по
этикетке под капотом. Более
подробная информация о месте
расположения этикетки хладагента
кондиционера приводится в разделе 8.

Проверка количества
хладагента и смазочного
материала компрессора

Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

ОСТОРОЖНО

- Транспортные средства

с хладагентом R-134a*

Поскольку хладагент
находится под очень
высоким давлением, к
о б с л у ж и в а н и ю
с

и

с

т

е

м

ы

кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.

4 171

Характеристики автомобиля

*: В зависимости от действующих на

момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.

ОСТОРОЖНО

- Транспортные средства

с хладагентом R-1234yf*

Поскольку хладагент
находится под очень
высоким давлением и
с

п

о

с

о

б

е

н

воспламеняться, к

о б с л у ж и в а н и ю
с

и

с

т

е

м

ы

кондиционирования
воздуха должен

допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

Характеристики автомобиля

172

4

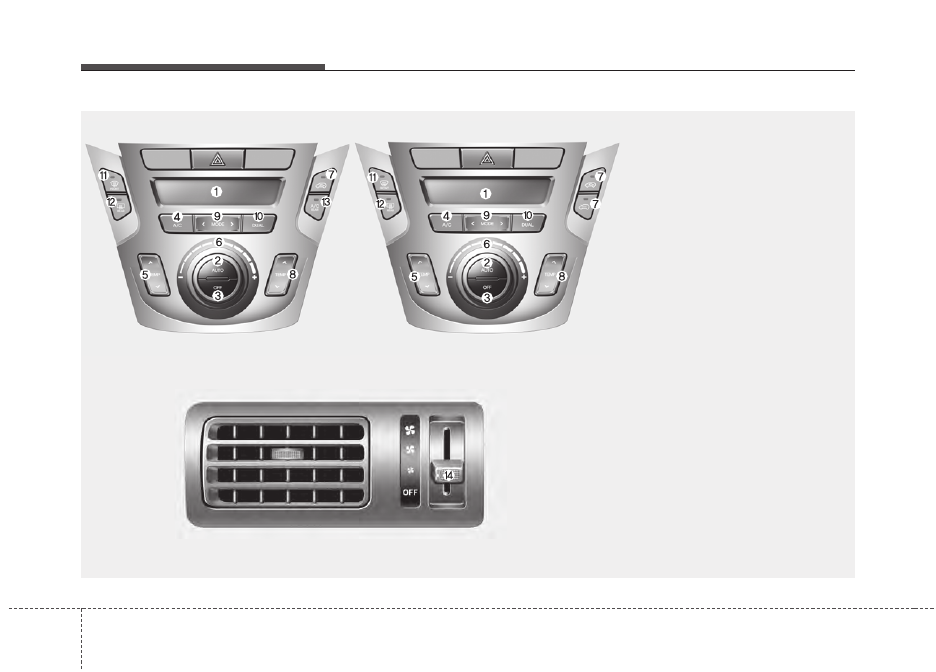

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)

ODM042285/ODMECL2010/OXM049141

1. Дисплей кондиционера
2. Кнопка включения автоматического

режима

3. Кнопка отключения переднего

вентилятора

4. Кнопка включения кондиционера*
5. Ручка регулятора температуры

воздуха в зоне водителя

6. Переключатель скорости переднего

вентилятора

7. Кнопка регулятора впуска воздуха
8. Ручка регулятора температуры

воздуха в зоне пассажира

9. Регулятор температуры для

пассажира

10. Кнопка режима двойного

управления температурой

11. Кнопка включения обогревателя

ветрового стекла

12. Кнопка включения обогревателя

ветрового стекла

13. Кнопка ВКЛ/ВЫКЛ кондиционера

3-его ряда сидений*
(управляется с передних сидений)

14. Рычаг управления скоростью

работы вентилятора системы
кондиционирования воздуха в зоне
3-го ряда*

* при наличии

■

■ Tип A

■

■ Tип B

■

■ Управление кондиционированием воздуха в зоне сидений 3-го ряда

(для системы климат-контроля типа A)

4 173

Характеристики автомобиля

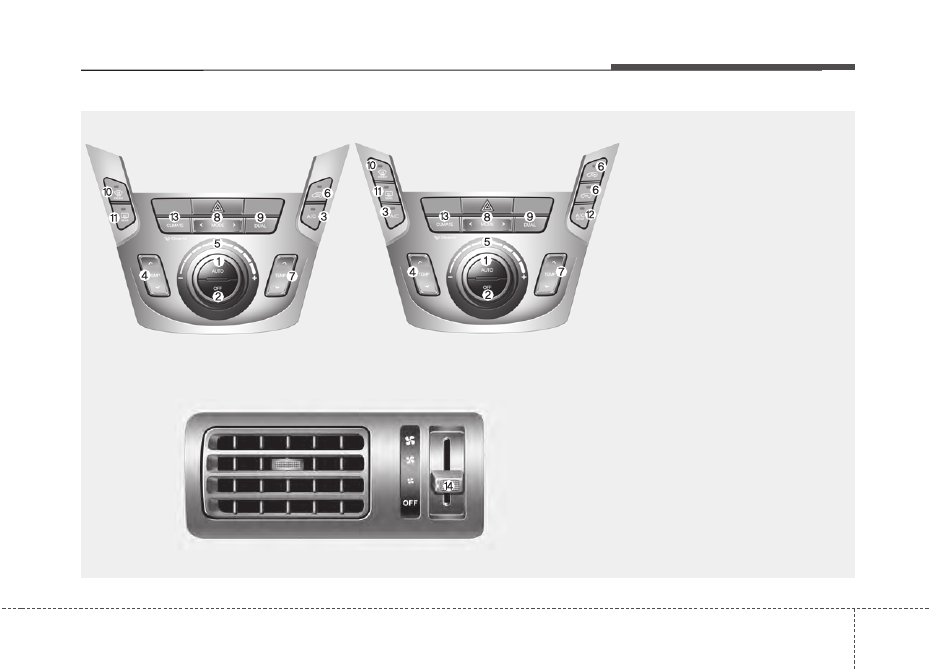

ODMECL2011/ODM042286/OXM049141

1. Кнопка включения автоматического

режима

2. Кнопка отключения переднего

вентилятора

3. Кнопка включения кондиционера*
4. Ручка регулятора температуры

воздуха в зоне водителя

5. Переключатель скорости переднего

вентилятора

6. Кнопка регулятора впуска воздуха
7. Ручка регулятора температуры

воздуха в зоне пассажира

8. Регулятор температуры для пассажира
9. Кнопка режима двойного

управления температурой

10. Кнопка включения обогревателя

ветрового стекла

11. Кнопка включения обогревателя

ветрового стекла

12. Кнопка ВКЛ/ВЫКЛ кондиционера

3-его ряда сидений*
(управляется с передних сидений)

13. Кнопка выбора информационного

экрана системы климат-контроля

14. Рычаг управления скоростью

работы вентилятора системы
кондиционирования воздуха в зоне
3-го ряда*

* при наличии

■

■ Tип D

■

■ Управление кондиционированием воздуха в зоне сидений 3-го ряда

(для системы климат-контроля типа D)

■

■ Tип C

Характеристики автомобиля

174

4

Автоматическое управление
обогревом и
кондиционированием воздуха

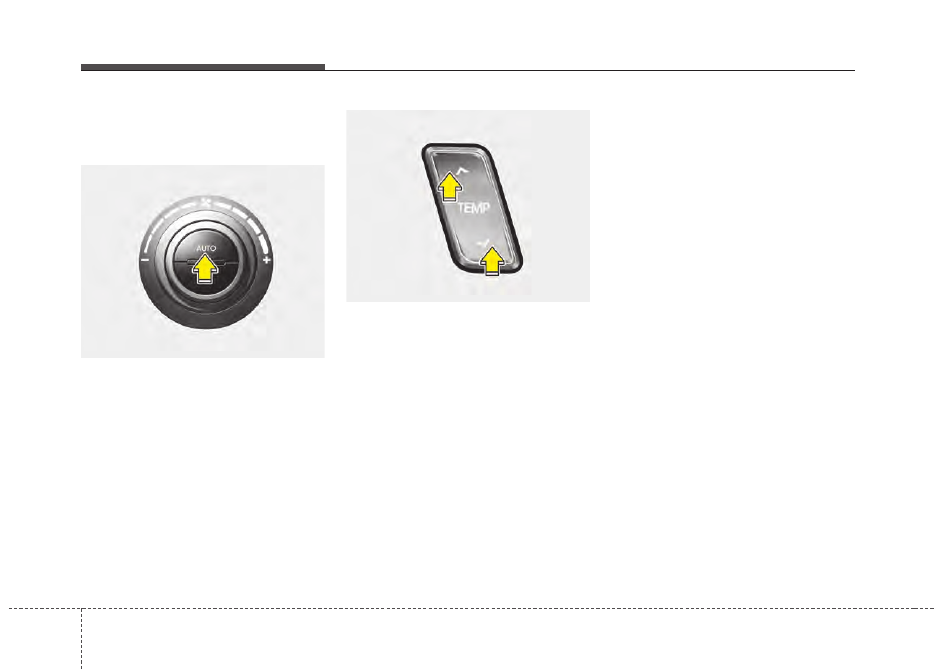

1. Нажмите кнопку AUTO (включение

автоматического режима).

Управление режимами работы,
скоростью вращения вентилятора,
режимом подачи воздуха и работой
системы кондиционирования будет
осуществляться автоматически в
соответствии с заданным значением
температуры.

2. Задайте желаемую температуру на

стороне водителя соответствующим
регулятором.

✽

✽  К СВЕДЕНИЮ

• Чтобы отключить автоматическое

управление, задействуйте любую из
следующих кнопок и
переключателей:
- Кнопка переключения режима
- Кнопка

кондиционирования

воздуха

-

Кнопка оттаивателя ветрового
стекла

- Кнопка регулятора впуска воздуха
- Переключатель

скорости

вентилятора

Выбранная функция будет
управляться вручную, а остальные
функции - автоматически.

• Для комфорта и эффективности

управления кондиционированием
рекомендуется пользоваться
кнопкой «AUTO» и устанавливать
температуру на 22°C/71°F
(23°C/73°F - Кроме стран Европы,
Для РОССИИ).

ODM042287

ODM042290

4 175

Характеристики автомобиля

✽

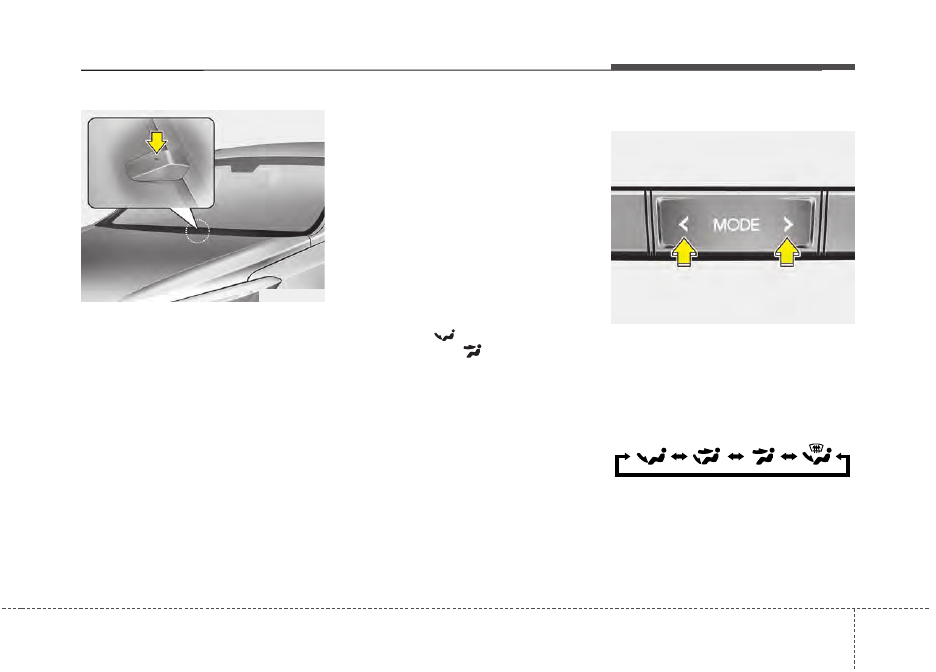

✽  К СВЕДЕНИЮ

Никогда не загораживайте чем-либо
датчик, находящийся на приборной
панели, в целях обеспечения более
эффек-тивного управления системой
обогрева и кондиционирования.

Ручное управление обогревом
и кондиционированием воздуха

Системой кондиционирования можно
управлять вручную с помощью кнопок
и ручек, помимо кнопки “AUTO”. При
этом система действует
последовательно в соответствии с
порядком нажатия кнопок и вращения
ручек.
1. Запустите двигатель
2.

Установите ручку управления
режимом по своему усмотрению.

Для повышения эффективности
обогрева и охлаждения:
- Обогрев:
- Охлаждение:

3.

Установите ручку управления
температурой воздуха по своему
усмотрению.

4. Установите переключатель режимов

подачи внешнего воздуха в
положение подачи внешнего
(свежего) воздуха.

5.

Настройте скорость вращения
вентилятора по своему усмотрению.

6.

При необходимости включите
кондиционер.

Для возврата в автоматический режим
управления нажмите кнопку AUTO.

Выбор режима работы

Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха через
систему вентиляции.
Подача воздуха осуществляется через
следующие отверстия:

См. рисунок в пункте “Система
управления микроклиматом с ручным
управлением”.

ODM042336

ODM042288

Характеристики автомобиля

176

4

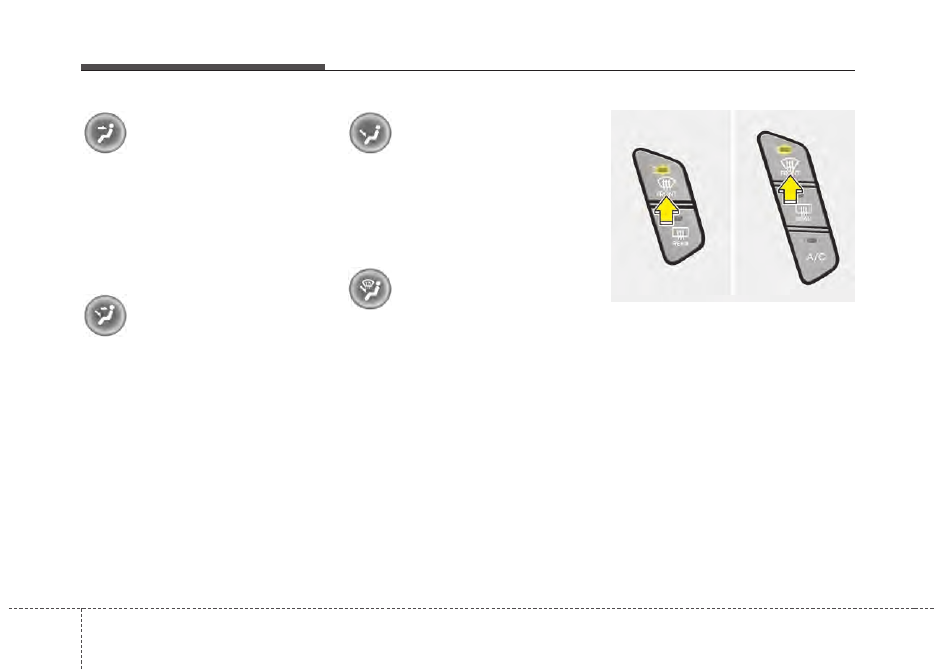

Подача воздуха через
вентиляционные отверстия
передней панели - сопла

Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.

Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла

Поток воздуха направляется в лицо
человека и в нижнюю часть салона.

Подача воздуха в нижнюю
часть салона - сопла

Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления.

Подача воздуха в нижнюю
часть салона и на ветровое
стекло - сопла

Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления.

Подача воздуха на ветровое стекло -
сопла
Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
соплам для предотвращения
обмерзания остекления.

ODM042289

■ Tип A

■ Tип B

4 177

Характеристики автомобиля

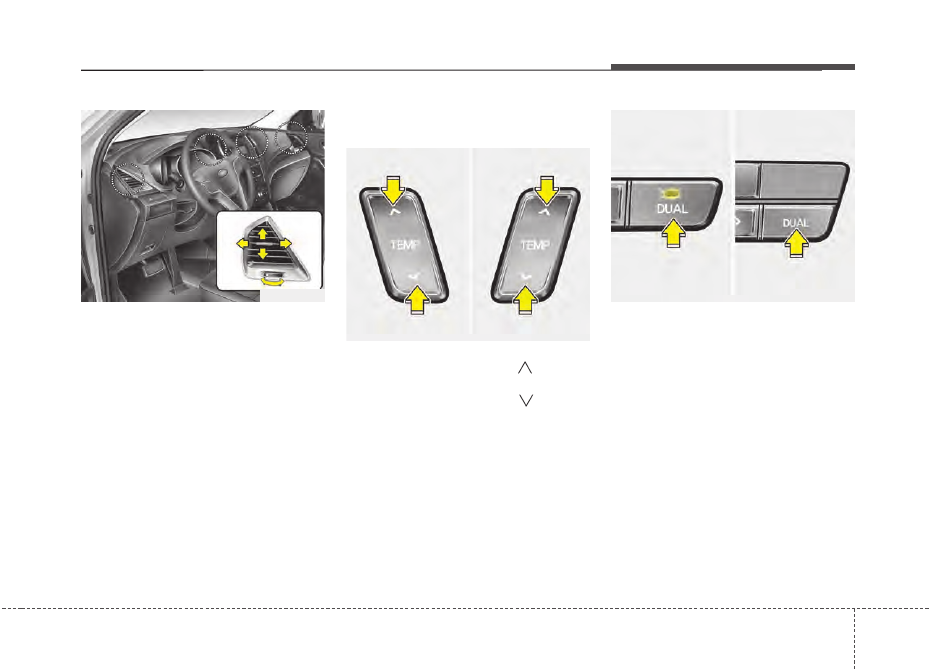

Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при помощи
рычажка, как это показано на рисунке.

Управление температурным
режимом

Температура увеличится до максимума
(HIGH) при нажатии кнопки

.

Температура уменьшится до минимума
(LOW) при нажатии кнопки

.

Изменение температуры
осуществляется с шагом 0,5°C/1°F.
Если выбрана самая низкая
температура, кондиционер будет
работать постоянно.

Индивидуальная регулировка
температуры на стороне водителя и
пассажира
1. Для выполнения индивидуальной

регулировки температуры на
стороне водителя и пассажира
нажмите кнопку DUAL. Кроме того,
при наличии действующей кнопки
управления температурой на
стороне пассажира она перейдет в
режим DUAL автоматически.

ODM042279

ODMECL2003

■ Сторона водителя

■ Сторона пассажира

ODM042291

■ Tип A, B

■ Tип C, D

Характеристики автомобиля

178

4

2.

Регулирование температуры на
стороне водителя осуществляется
собственным регулятором.
Регулирование температуры на
стороне пассажира осуществляется
собственным регулятором.

Если регулятор температуры (на
стороне водителя) установлен в
максимальное (HIGH) или минимальное
(LOW) положение, двухзонный режим
отключается для максимального
нагрева или охлаждения.

Параллельная регулировка
температуры на сторонах водителя и
пассажира
1. Нажмите кнопку DUAL еще раз для

отмены режима DUAL. Со стороны
пассажира будет задана такая же
температура, как и на стороне
водителя.

2.

Поверните ручку регулятора
температуры на стороне водителя.
Температура на сторонах водителя
и пассажира будет меняться
одинаково.

Преобразование температуры
Режим отображения температуры
(градусы Цельсия или Фаренгейта)
может быть изменен следующим
образом:
Удерживая кнопку OFF в нажатом
состоянии, нажмите кнопку AUTO и
удерживайте не менее 3 секунд.
Отображение температуры сменится с
градусов Цельсия на градусы
Фаренгейта или наоборот.

Переключатель режимов подачи
воздуха

Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку.

ODMECL2004

■ Tип A, B

■ Tип C, D

4 179

Характеристики автомобиля

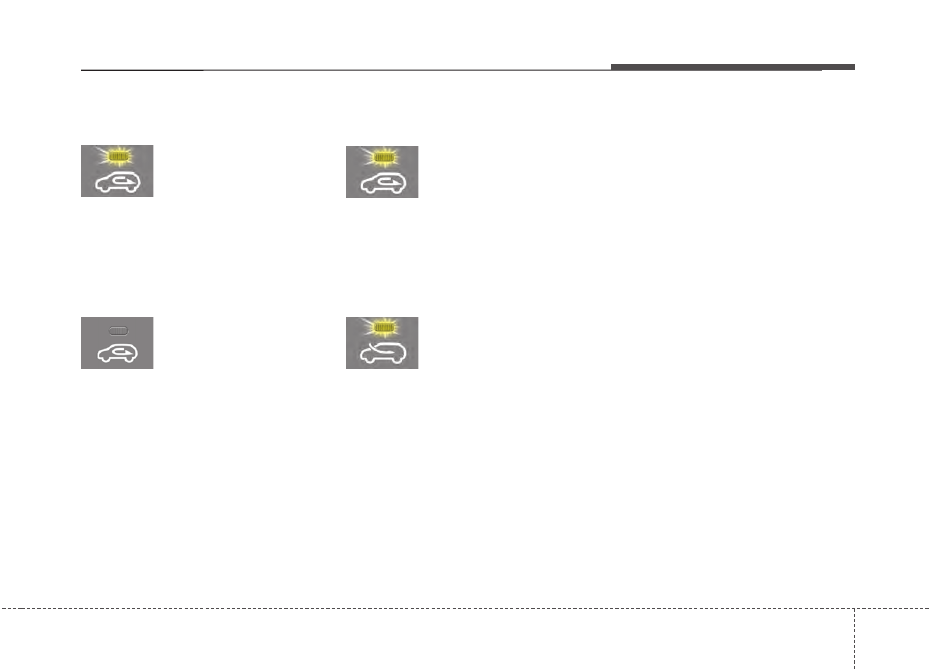

Tип А, C

Рециркуляция

При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла

-

ждается в зависимости от
выбранного режима
работы системы.

Подача внешнего (свежего) воздуха

При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагре

-

вается или охлаждается в
зависимости от
выбранного режима
работы системы.

Tип B, D

Рециркуляция

При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла

-

ждается в зависимости от
выбранного режима
работы системы.

Подача внешнего (свежего) воздуха

При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагре

-

вается или охлаждается в
зависимости от
выбранного режима
работы системы.

✽

✽  К СВЕДЕНИЮ

Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.

Характеристики автомобиля

180

4

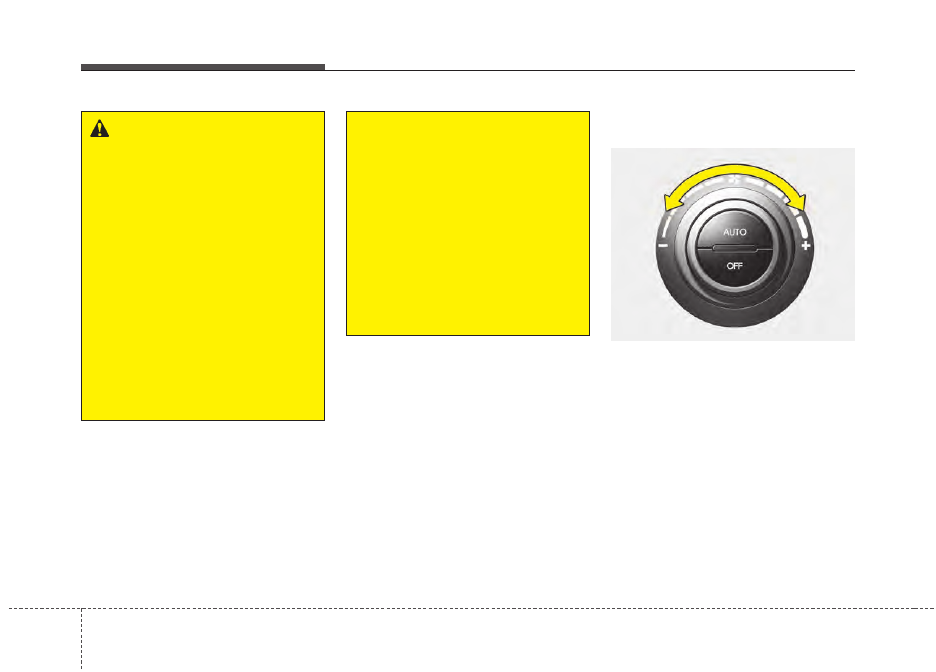

Настройка скорости вращения
вентилятора

Регулятор скорости вентилятора
позволяет изменять скорость потоков
воздуха в автомобиле.
Изменение скорости вращения
вентилятора:
• Для увеличения скорости вращения

поверните ручку по часовой стрелке
(+).

• Для уменьшения скорости

вращения поверните ручку против
часовой стрелки (-).

Для выключения вентилятора
нажмите кнопку OFF.

ОСТОРОЖНО

• Продолжительная работа

системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.

• Нельзя спать в автомобиле при

включенной системе конди-
ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.

(продолжение)

(продолжение)
• Продолжительная работа

системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

ODM042293

4 181

Характеристики автомобиля

Система кондиционирования

Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.

Режим отключения
(Для 1-го и 2-го ряда)

Нажмите кнопку "OFF" (ВЫКЛ)
переднего вентилятора, чтобы
отключить переднюю систему
кондиционирования воздуха. Однако
при этом сохраняется возможность
управления кнопками выбора режима
работы и режима подачи воздуха при
ключе зажигании в положении ON.

Выбор информационного экрана
климат-контроля (для типа C,D)

Для отображения на дисплее
информации о микроклимате нажмите
соответствующую кнопку.

ODM042295

ODM042297

ODMECL2016
