Hyundai i30N (2019 год). Руководство - часть 37





7-67

Т

е

хническ

ое об

слу

жив

ание

7

3.

Снимите крышку блока
предохранителей, нажав на
язычок и потянув ее вверх.

4. Проверьте

извлеченный

предохранитель; замените
перегоревший предохранитель.
Для снятия и установки
предохранителя используйте
клещи для предохранителей,
которые находятся в блоке
предохранителей в моторном
отсеке.

5.

Установить новый предохра

-

нитель того же самого номинала
и убедиться в надежности его
крепления в держателе. В
случае неплотного контакта
рекомендуется обратиться к
уполномоченному дилеру
HYUNDAI.

После проверки панели
предохранителей в моторном
отсеке надежно  установите
крышку монтажного блока
предохранителей. При плотном
закрытии крышки раздастся
щелчок.  Неплотное закрытие
может привести к электрической
неисправности в результате
попадания влаги.

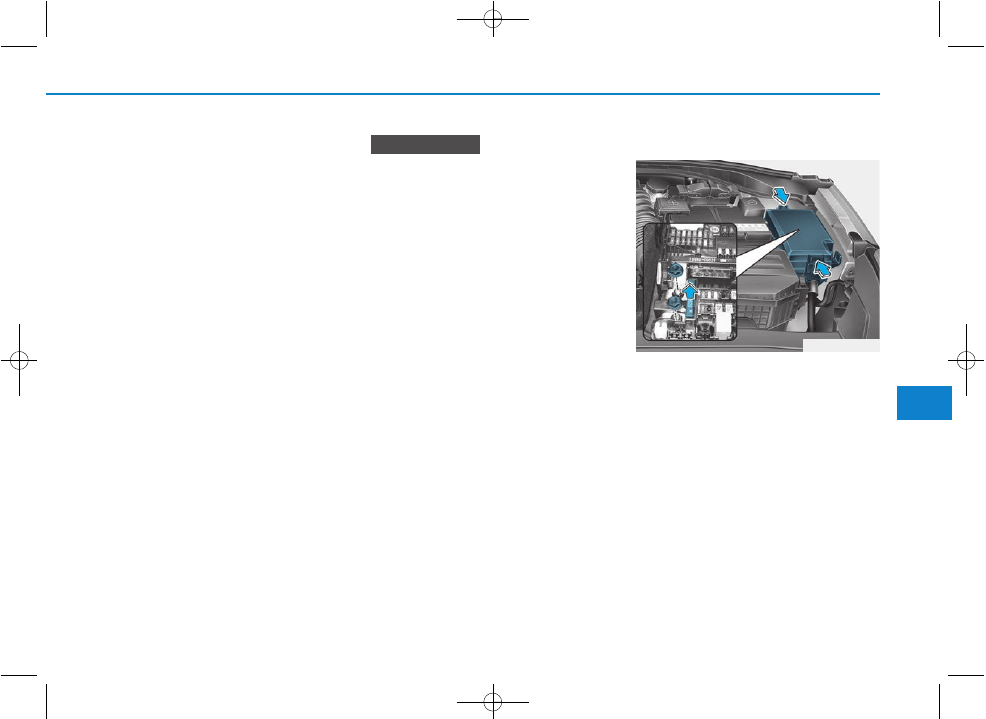

Главный предохранитель

1. Остановите двигатель.
2.

Установить все остальные
выключатели в положение
«выключено».

3.

Снимите крышку панели
предохранителей, нажав на
язычок и потянув вверх.

4. Отверните гайки, как указано на

рисунке выше.

5. Замените предохранитель на

новый того же номинала.

6.

Соберите в последователь

-

ности обратной разборке.

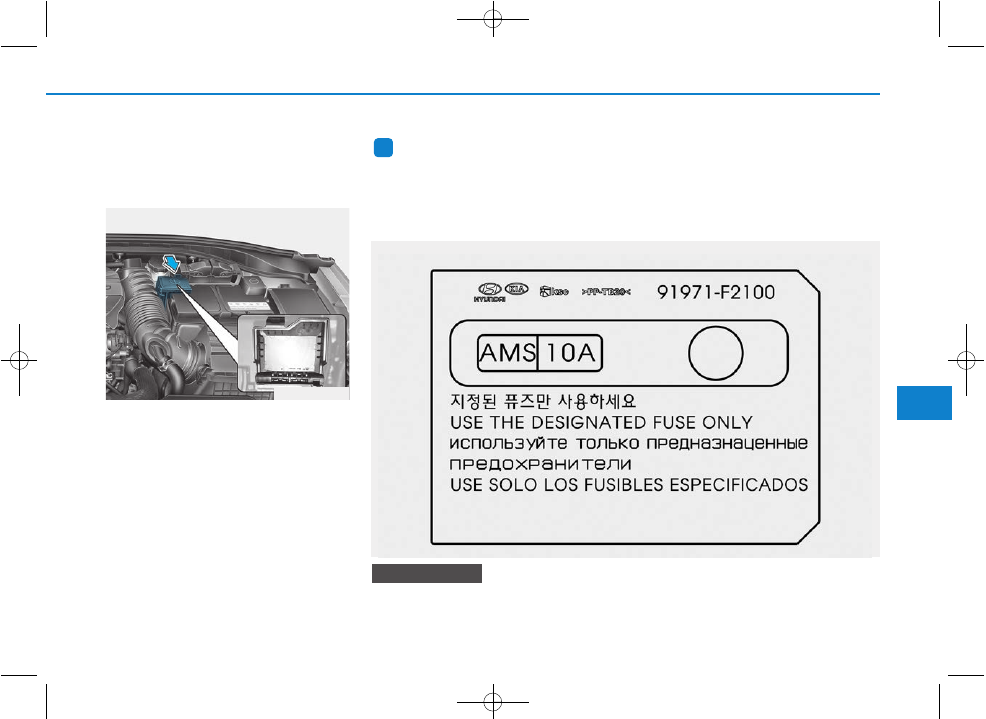

К СВЕДЕНИЮ

OPDEN077030

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-68

Техническое обслуживание

Информация

В случае перегорания главного
предохранителя рекомендуется
обратиться к уполномоченному
дилеру HYUNDAI.

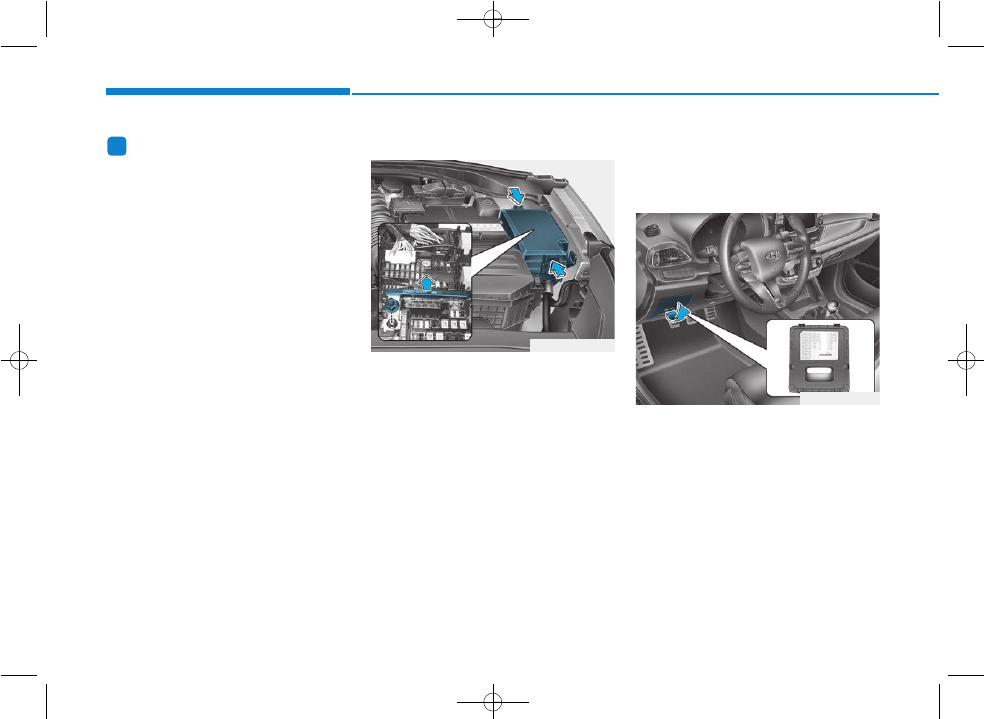

Мультипредохранитель

1. Остановите двигатель.
2. Отсоедините

отрицательный

кабель АКБ.

3.

Снимите крышку панели
предохранителей, нажав на
язычок и потянув вверх.

4. Отверните гайки, как указано на

рисунке выше.

5. Замените предохранитель на

новый того же номинала.

6.

Соберите в последова

-

тельности обратной разборке.

В случае перегорания мультипре

-

дохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

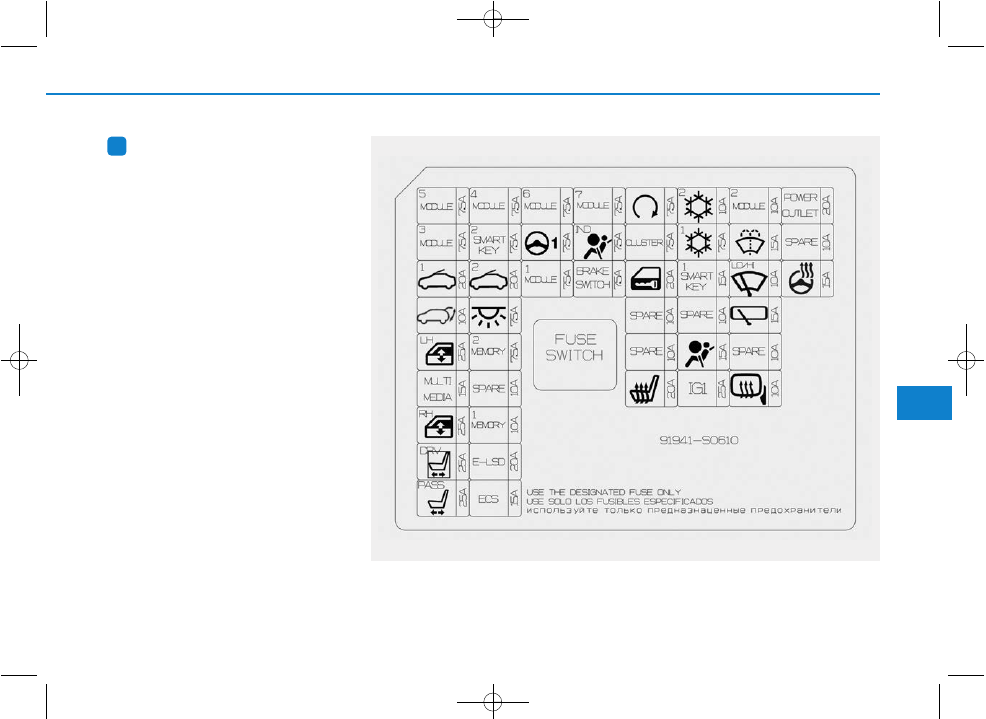

Описание панели плавких
предохранителей и реле

Блок предохранителей со
стороны водителя

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

i

OPDEN0770031

OPDEN077039

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-69

Т

е

хническ

ое об

слу

жив

ание

7

7

Информация

Отдельные пункты описания
панели предохранителей могут
быть неприменимы к вашему
автомобилю. Описание является
полным на момент издания. При
проверке панели предохранителей
своего автомобиля используйте
табличку, расположенную на его
корпусе.

i

OPDEN077040

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-70

Техническое обслуживание

Блок предохранителей со стороны водителя

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F1

МОДУЛЬ 5

MODULE

5

7,5A

Электрохромное зеркало, модуль экстренных вызовов MTS-E, аудиосистема,
аудиовизуальное головное устройство с навигацией, ЭБУ кондиционера,
индикатор положения рычага переключения передач АКПП, переключатель на
облицовке тоннеля пола RH, преобразователь постоянного тока, фара LH/RH,
блок автоматической коррекции угла наклона фар, модуль управления обогревом
передних сидений, модуль IMS водителя

F2

МОДУЛЬ 3

MODULE

3

7,5A

Модуль двери водителя/пассажира, BCM

F3

ЛЮК В КРЫШЕ 1

1

20A

Панорамный люк в крыше

F4

КРЫШКА

БАГАЖНИКА

10A

Реле крышки багажника

F5

ЛЕВЫЙ

ЭЛЕКТРОСТЕК-

ЛОПОДЪЕМНИК

LH

25A

Реле LH электростеклоподъемника, модуль стеклоподъемника
водителя/пассажира с защитой от защемления, модуль заднего LH
стеклоподъемника с защитой от защемления

F6

МУЛЬТИМЕДИА

MULTI

MEDIA

15A

Аудиосистема, аудиовизуальное головное устройство с навигацией,
преобразователь постоянного тока в постоянный

F7

ПРАВЫЙ

ЭЛЕКТРОСТЕК-

ЛОПОДЪЕМНИК

RH

25A

Реле RH электростеклоподъемника, модуль стеклоподъемника
водителя/пассажира с защитой от защемления, модуль заднего RH
стеклоподъемника с защитой от защемления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-71

Т

е

хническ

ое об

слу

жив

ание

7

Блок предохранителей со стороны водителя

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F8

СИДЕНЬЕ С

ЭЛЕКТРИЧЕ

-

СКИМ

ПРИВОДОМ

(ВОДИТЕЛЬ)

DRV

25A

Ручной переключатель сиденья водителя, модуль IMS водителя

F9

ЭЛЕКТРОПИТАТЕ

ЛЬНЫЙ

ПАССАЖИР

PASS

25A

Ручной регулятор сиденья пассажира

F10

МОДУЛЬ 4

MODULE

4

7,5A

Модуль системы помощи для удержания транспортного средства в пределах
полосы движения, переключатель стоп-сигнала, BCM, ECU LSD, блок ECS

F11

ЭЛЕКТРОННЫЕ

КЛЮЧИ 2

SMART

KEY

2

7,5A

ЭБУ электронных ключей, модуль иммобилайзера

F12

ЛЮК В КРЫШЕ 2

2

20A

Панорамный люк в крыше

F13

ПЛАФОН

ОСВЕЩЕНИЯ

САЛОНА

7,5A

Беспроводное зарядное устройство, LH/RH лампа косметического зеркала,
плафон освещения салона, плафон потолочной консоли, LH/RH лампа
индивидуальной подсветки, датчик дождя, подсветка ключа зажигания и датчик
открытия двери, лампа перчаточного ящика, плафон багажника, датчик дождя

F14

ЗУ 2

MEMORY

2

7,5A

Модуль MTS E-Call

F16

ЗУ 1

MEMORY

1

10A

Модуль двери водителя/пассажира, модуль IMS водителя, BCM, ЭБУ
кондиционера, панель приборов, датчик автоматического управления
осветительными приборами и фотоэлемент, блок реле ICM (реле
складывания/раскладывания наружных зеркал)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-72

Техническое обслуживание

Блок предохранителей со стороны водителя

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F17

E-LSD

E-L

S

D

20A

LSD ECU

F18

ECS

EC

S

15A

ECS

F19

МОДУЛЬ 6

MODULE

6

7,5A

ЭБУ электронных ключей, BCM

F20

MDPS

1

7,5A

Блок MDPS, датчик угла поворота рулевого колеса

F21

МОДУЛЬ 1

MODULE

1

7,5A

Выключатель аварийной сигнализации, выключатель центрального замка
дверей, блок управления двери пассажира и двери водителя, правое или левое
наружное зеркало с электроприводом, наружная ручка эл. ключа на двери
водителя и на двери пассажира, диагностический разъем

F22

МОДУЛЬ 7

MODULE

7

7,5A

ЭБУ обогревателя переднего сиденья, блок ESG, электродвигатель вентилятора
охлаждения, сопло

F23

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

IND

7,5A

Комбинация приборов, центральный переключатель блокировки дверей

F24

ДАТЧИК

ПОЛОЖЕНИЯ

ПЕДАЛИ

ТОРМОЗА

BRAKE

SWITCH

7,5A

ЭБУ электронных ключей, переключатель стоп-сигнала

F25

ПУСК

7,5A

ЭБУ электронных ключей, распределительная коробка моторного отсека (РЕЛЕ
4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-73

Т

е

хническ

ое об

слу

жив

ание

7

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F26

КОМБИНАЦИЯ

ПРИБОРОВ

CLUSTER

7,5A

Комбинация приборов

F27

БЛОКИРОВКА

ДВЕРЕЙ

20A

Реле блокировки/разблокирования двери, реле ICM (реле двойной блокировки)

F30

ПЕРЕДНЕЕ

СИДЕНЬЕ С

ОБОГРЕВА

-

ТЕЛЕМ

20A

ЭБУ обогревателя переднего сиденья

F31

СИСТЕМА

КОНДИЦИОНИ

-

РОВАНИЯ 2

2

10A

ЭБУ кондиционера, ECM, электродвигатель вентилятора, распределительная
коробка моторного отсека (РЕЛЕ 10)

F32

СИСТЕМА

КОНДИЦИОНИ

-

РОВАНИЯ 1

1

7,5A

ЭБУ кондиционера, распределительная коробка моторного отсека (РЕЛЕ 10/11)

F33

ЭЛЕКТРОННЫЕ

КЛЮЧИ 1

SMART

KEY

1

15A

ЭБУ электронных ключей, модуль иммобилайзера

F35

ПОДУШКА

БЕЗОПАСНОСТИ

15A

ЭБУ SRS

F36

ЗАЖИГАНИЕ 1

IG1

25A

Блок PCB (F45/F46/F47)

F37

МОДУЛЬ 2

MODULE

2

10A

Беспроводное зарядное устройство, модуль MTS E-Call, ЭБУ электронных
ключей, BCM, аудиосистема, аудиовизуальное головное устройство с
навигацией, преобразователь постоянного тока в постоянный, регулятор
наружных зеркал с электроприводом, распределительная коробка моторного
отсека (реле 14)

Блок предохранителей со стороны водителя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-74

Техническое обслуживание

Предохра

-

нитель No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F38

СТЕКЛООМЫ-

ВАТЕЛЬ

15A

Многофункциональный переключатель

F39

СТЕКЛООЧИ-

СТИТЕЛЬ

LO/HI

10A

ECM, BCM

F40

ЗАДНИЙ

СТЕКЛООЧИ-

СТИТЕЛЬ

15A

Реле заднего стеклоочистителя

F42

ОБОГРЕВАЕМОЕ

ЗЕРКАЛО

10A

Наружное зеркало с электроприводом со стороны водителя/пассажира, блок
управления кондиционером

F43

РОЗЕТКА

ПИТАНИЯ

POWER

OUTLET

20A

Задняя розетка питания No. 2

F45

ОБОГРЕВАЕМОЕ

РУЛЕВОЕ

КОЛЕСО

15A

BCM

Блок предохранителей со стороны водителя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-75

Т

е

хническ

ое об

слу

жив

ание

7

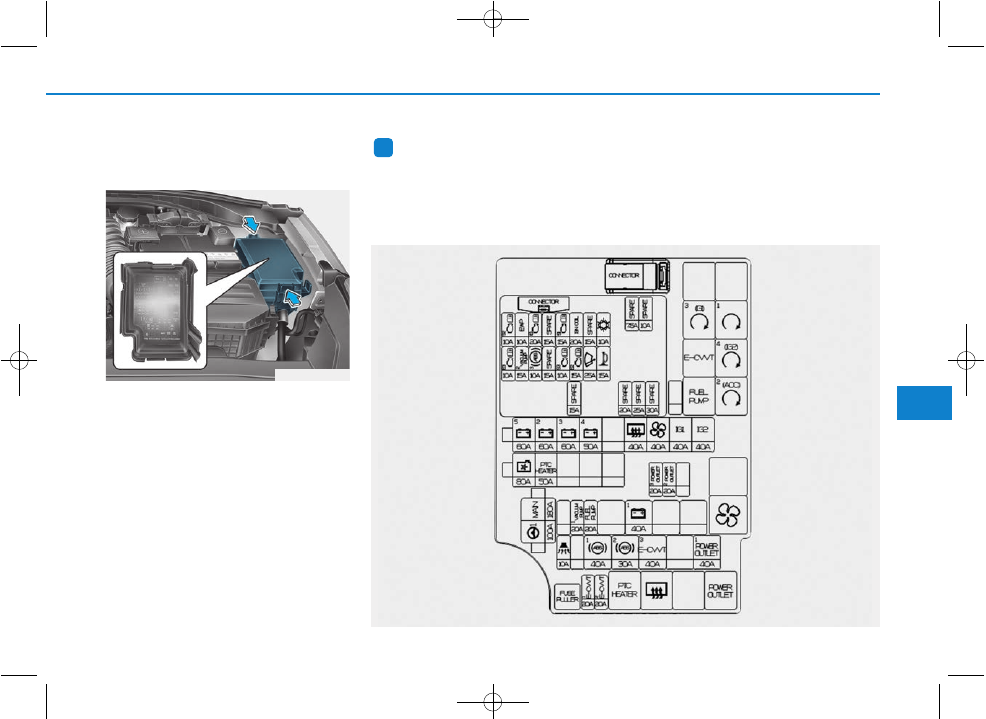

Панель плавких
предохранителей в отсеке
двигателя

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

Информация

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку блока
предохранителей для данного транспортного средства.

i

OPDEN077037

OPDEN077038

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-76

Техническое обслуживание

Панель плавких предохранителей в отсеке двигателя

Реле No.

Nимвол

Имя реле

РЕЛЕ 3

(IG1)

3

Реле PDM No. 3 (IG1)

РЕЛЕ 4

1

Реле стартера

РЕЛЕ 5

E-CVVT

Реле E-CVVT

РЕЛЕ 6

(IG2)

4

Реле PDM No. 4 (IG2)

РЕЛЕ 7

FUEL

PUMP

Реле ТОПЛИВНОГО НАСОСА

РЕЛЕ 8

(ACC)

2

Реле PDM No. 2 (ACC)

РЕЛЕ 10

Реле ВЕНТИЛЯТОРА

РЕЛЕ 11

PTC

HEATER

Реле ОБОГРЕВАТЕЛЯ PTC No. 1

РЕЛЕ 12

Реле ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

РЕЛЕ 14

POWER

OUTLET

Реле РОЗЕТКИ ПИТАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-77

Т

е

хническ

ое об

слу

жив

ание

7

Панель плавких предохранителей в отсеке двигателя

Предохра

-

нитель

No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F1

ГЛАВН.

MAIN

180A

Предохранитель: F27, F29, F30, F33

F2

MDPS 1

1

100A

Блок MDPS

F3

B+5

5

60A

Блок PCB (предохранитель: F44, F50, F51, F52, реле управления двигателем)

F4

B+2

2

60A

IGPM (предохранитель: F30, IPS0, IPS1, IPS2)

F5

B+3

3

60A

IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)

F6

B+4

4

60A

IGPM (предохранитель: F3, F4, F5, F7, F8, F9, F12, F17, F18)

F8

ЗАДНИЙ

ОБОГРЕВАТЕЛЬ

40A

РЕЛЕ 12

F9

ВЕНТИЛЯТОР

40A

РЕЛЕ 10

F10

ЗАЖИГАНИЕ 1

IG1

40A

Замок зажигания, распределительная коробка моторного отсека (РЕЛЕ 3,
РЕЛЕ 8)

F11

ЗАЖИГАНИЕ 2

IG2

40A

Замок зажигания, распределительная коробка моторного отсека (РЕЛЕ 4,
РЕЛЕ 6)

F12

ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ

80A

Электродвигатель вентилятора охлаждения

F13

ОБОГРЕВАТЕЛЬ

С ПТК No. 1

PTC

HEATER

1

50A

РЕЛЕ 11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-78

Техническое обслуживание

7

Панель плавких предохранителей в отсеке двигателя

Предохра

-

нитель

No.

Наименование

предохранителя

Nимвол

Номинал

предохра

-

нителя

Защищаемая цепь

F17

РОЗЕТКА

ПИТАНИЯ 3

POWER

OUTLET

3

20A

Задняя розетка питания

F18

РОЗЕТКА

ПИТАНИЯ 2

POWER

OUTLET

2

20A

Передняя розетка питания

F21

ВАКУУМНЫЙ

НАСОС 1

1

VACUUM

PUMP

20A

Вакуумный насос

F22

ТОПЛИВНЫЙ

НАСОС

FUEL

PUMP

20A

РЕЛЕ 7

F24

B+1

1

40A

IGPM (устройство автоматической отсечки тока утечки, предохранитель: F21,
F24, F27, F33)

F27

СИРЕНА

ОХРАННОЙ

СИГНАЛИЗАЦИИ

10A

Блок реле ICM (реле сирены охранной сигнализации)

F29

ABS 1

1

40A

ECU ESP

F30

ABS 2

2

30A

ECU ESP

F31

E-CVVT 3

3

E-CVVT

40A

РЕЛЕ 5

F33

РОЗЕТКА

ПИТАНИЯ 1

POWER

OUTLET

1

40A

РЕЛЕ 14

F34

E-CVVT1

1

E-CVVT

10A

ECM

F35

E-CVVT 2

2

E-CVVT

20A

ECM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-79

Т

е

хническ

ое об

слу

жив

ание

7

Панель плавких
предохранителей в отсеке
двигателя (Крышка для
полюсного вывода)

С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.

OPDEN077066

OPD076065

Информация

Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Информация, приведенная здесь, действительна на
момент печати. При проверке блока предохранителей следует использовать
этикетку блока предохранителей для данного транспортного средства.

i

После проверки панели предохранителей в моторном отсеке
надежно установите крышку. Неплотное закрытие может привести к
электрической неисправности в результате попадания влаги.

К СВЕДЕНИЮ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-80

Техническое обслуживание

Для замены большинства ламп
фар автомобиля обращайтесь к
официальному дилеру HYUNDAI.
Замена ламп фар автомобиля
затруднительна из-за
необходимости демонтажа других
деталей автомобиля для доступа к
лампе. Это особенно относится к
демонтажу узла головных фар для
доступа к лампе (лампам).
Демонтаж/установка головной
фары в сборе может привести к
повреждению автомобиля.

При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может

произойти

перегорание плавкого
предохранителя или
повреждение электрической
проводки.

Информация

После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время
дождя и не является признаком
наличия неисправностей. Если в
результате утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен официальным дилером
компании HYUNDAI.

Информация

После ДТП или после повторной
установки узла фары нужно
обратиться к официальному дилеру
HYUNDAI для выполнения
фокусировки фар.

i

i

К СВЕДЕНИЮ

ЛАМПЫ ОСВЕЩЕНИЯ

Чтобы избежать внезапного
движения автомобиля, ожога
пальцев и поражения
электрическим током перед
работой с осветительными
приборами надежно включите
стояночный тормоз,
убедитесь, что переключатель
зажигания находится в
положении LOCK/OFF
(блокировка/выключено) и
выключите лампы.

ОСТОРОЖНО

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-81

7

Т

е

хническ

ое об

слу

жив

ание

7

Информация

- Функция адаптации к

изменению направления
дорожного движения
(для Европы)

Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная
часть будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая
функция адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.

Замена ламп передних фар,
статических огней освещения
на поворотах, габаритных
огней, указателей поворота и
дневных ходовых огней

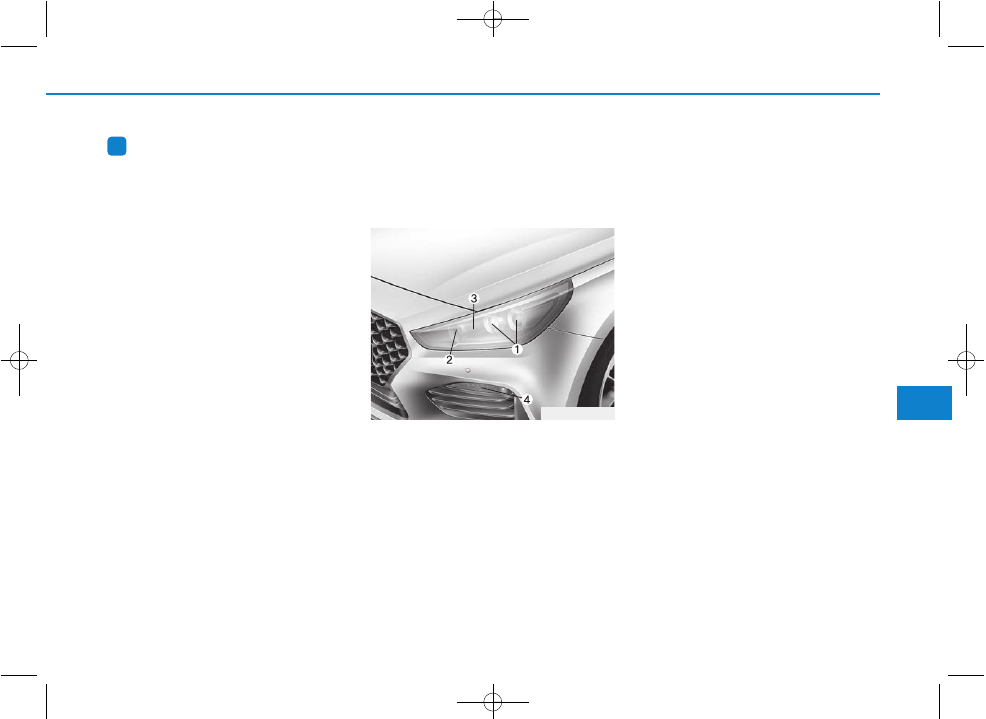

(1) Лампа передней фары

(ближний свет)

(2) Лампа передней фары

(дальний свет)

(3) Лампа статических огней

освещения на поворотах

(4) Лампа габаритных огней и

Лампа указателя поворота и
Лампа дневных ходовых огней

Передняя фара, статические огни
освещения на поворотах,
габаритные огни, указатели
поворота и дневные ходовые огни

Если лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.

i

7

7

OPDEN077041

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7-82

Техническое обслуживание

Регулирование фар
(для Европы)

Регулирование фар

1. Установите

надлежащее

давление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя, запасного
колеса и инструментов.

2. Автомобиль

необходимо

расположить на ровной
площадке.

3.

Начертите на экране
вертикальные линии
(проходящие через центры
соответствующих передних
фар) и горизонтальную линию
(проходящую через центр
передних фар).

4.

Убедившись в исправном
состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.

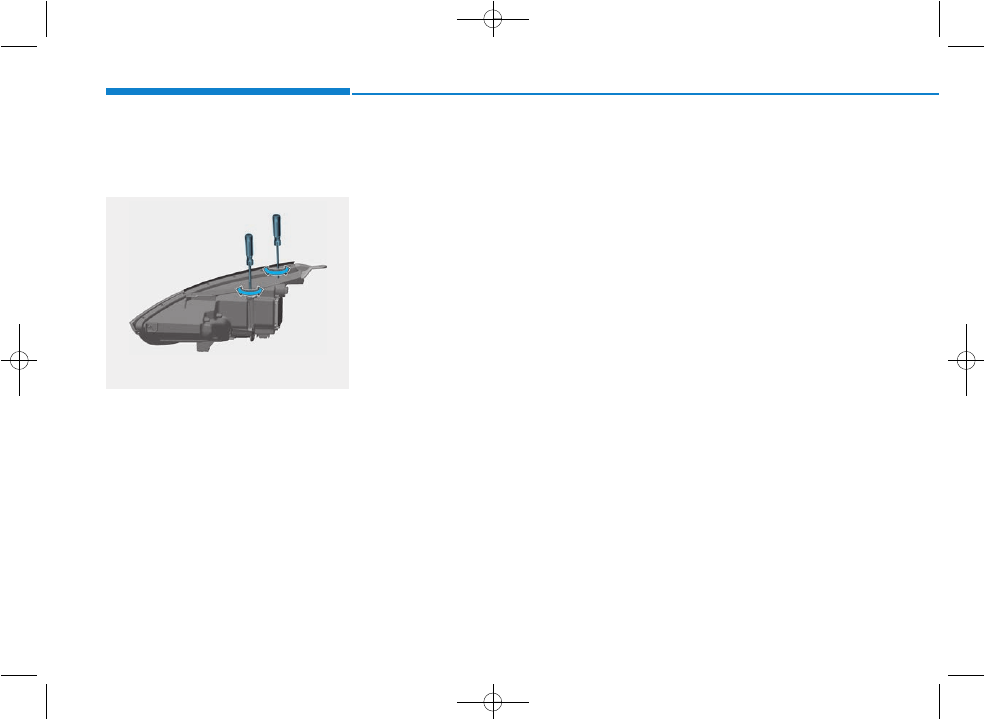

5. Чтобы изменить направление

фары ближнего света влево
или вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх
или вниз, вращайте в
соответствующую сторону винт.

Чтобы изменить направление
фары дальнего света вверх
или вниз, вращайте в
соответствующую сторону винт.

OPDE077086

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     35      36      37      38     ..
