7-83

Т

е

хническ

ое об

слу

жив

ание

7

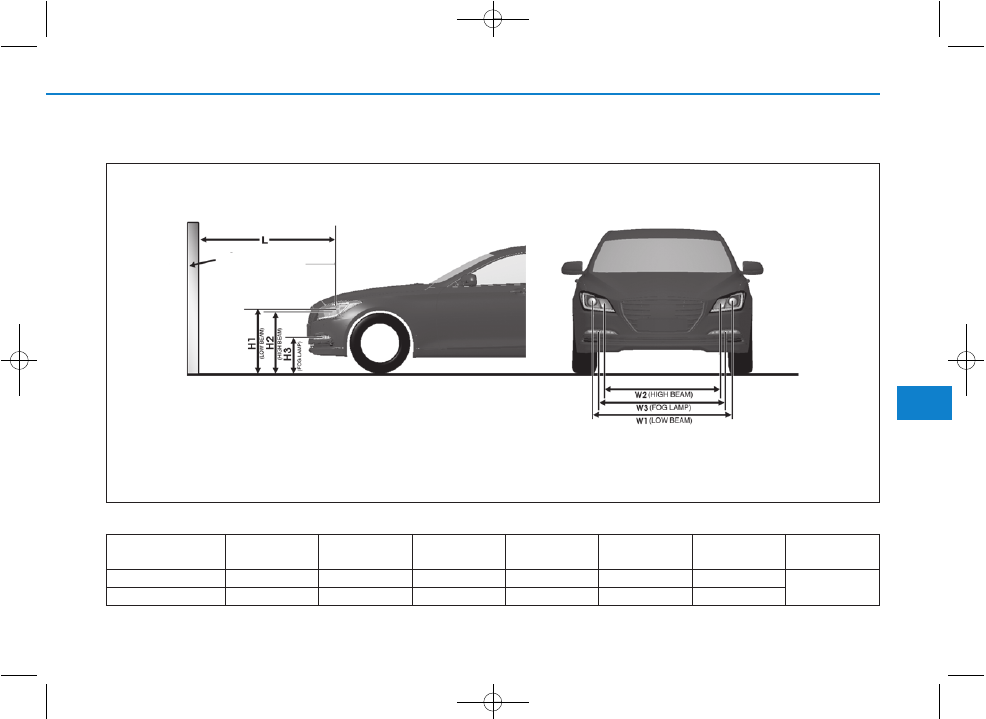

Единицы измерения: мм (дюймы)

Контрольная точка

OPDE076081

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Экран

Состояние

автомобиля

Тип лампы

H1

H2

H3

W1

W2

W3

Без водителя

LED

677 (26,65)

631 (24,84)

344 (13,54)

1 385 (54,52)

1 114 (43,85)

1 484 (58,42)

С водителем

LED

672 (26,45)

626 (24,64)

339 (13,34)

1 385 (54,52)

1 114 (43,85)

7-84

Техническое обслуживание

Фара ближнего света (Ближний свет левой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

:

&DUD[LV

9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU

&XWRIIOLQH

9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU

+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU

*5281'



+

/RZEHDP

/RZEHDP

OPDE076082

■ На основании 10-метрового экрана

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

Граничная линия

H1

(ближний

свет)

7-85

7

Т

е

хническ

ое об

слу

жив

ание

7

Фара ближнего света (Ближний свет правой фары)

1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.

:

&DUD[LV

9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU

&XWRIIOLQH

9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU

+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU

*5281'

+

/RZEHDP

/RZEHDP



OPDE076083

■ На основании 10-метрового экрана

W1 (ближний свет)

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

Вертикальная линия центра лампы левой фары

Ось автомобиля

Земля

Граничная линия

H1

(ближний

свет)

7

7-86

Техническое обслуживание

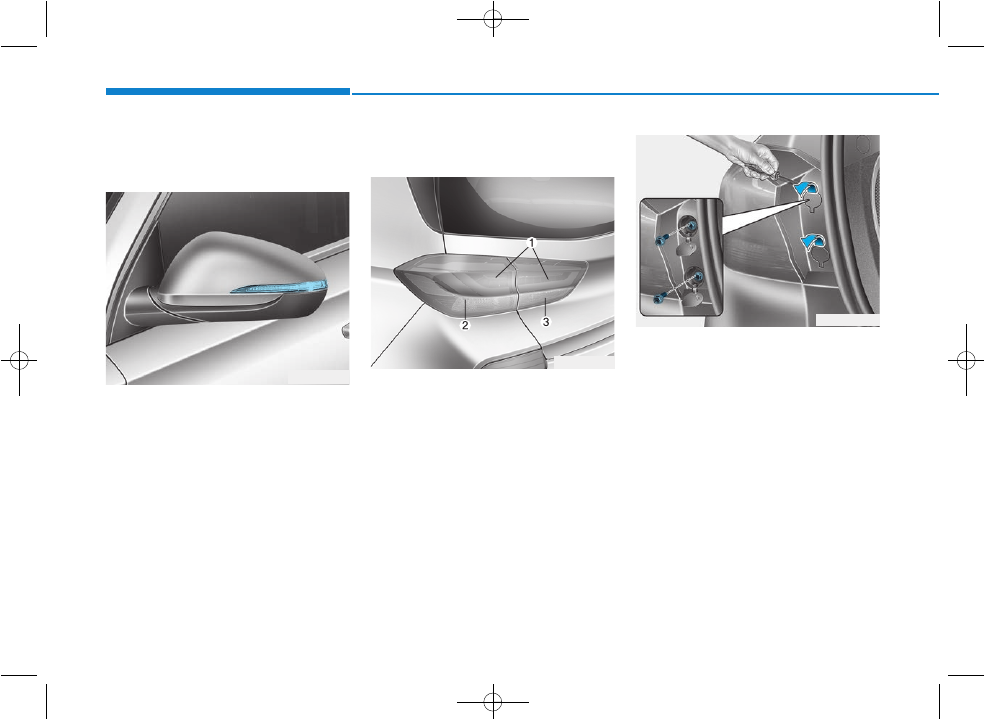

Замена лампы бокового
повторителя указателей
поворота

Если лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.

Замена лампы заднего
комбинированного фонаря

(1) Стоп-сигнал/габаритный огонь
(2) Лампа указателя поворота
(3) Фонарь света заднего хода

Стоп-сигнал/габаритный огонь

Если светодиодная лампа
не работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

Лампа указателя поворота

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Выверните винты крепления
крышки лампы.

4. Ослабьте фиксирующие винты

лампы в сборе с помощью
отвертки для винтов с головкой
Philips.

OPD076044

7

OPD076046

OPD076047

7-87

Т

е

хническ

ое об

слу

жив

ание

7

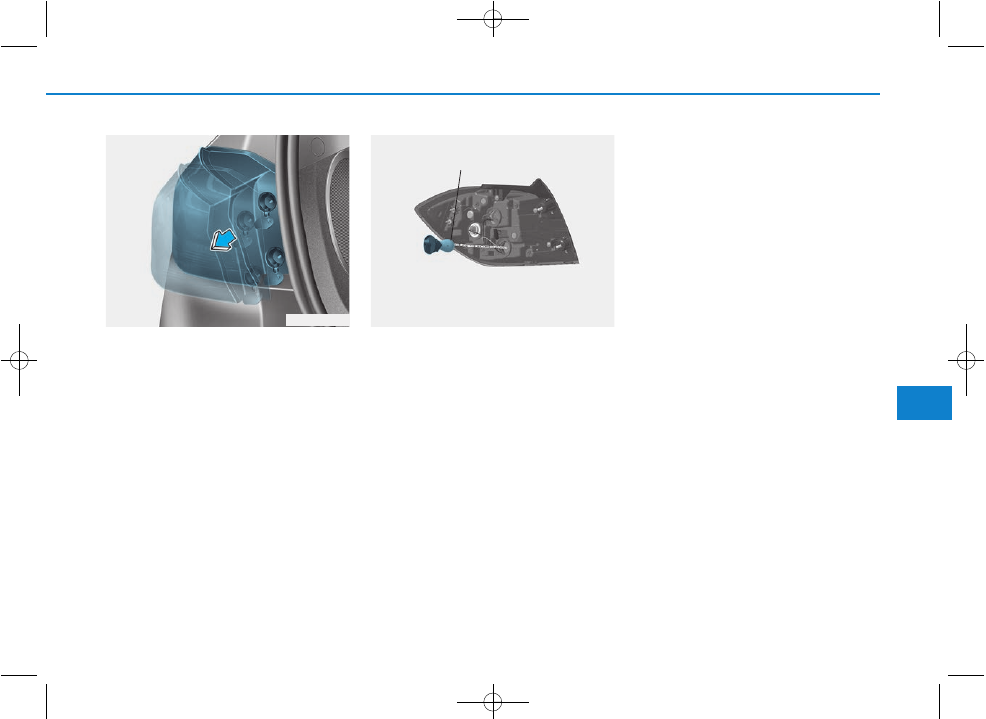

5.

Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.

6. Отделите гнездо от деталей

узла, вращая его против часовой
стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях узла.

7. Извлеките лампу из гнезда,

нажав на нее и вращая против
часовой стрелки, пока выступы
на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из
гнезда.

8. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

9. Установите гнездо в узел,

совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и
поверните по часовой стрелке.

10. Установите узел лампы обратно

на кузов автомобиля.

OPD076048

OPD076064

Лампа указателя поворота

7-88

Техническое обслуживание

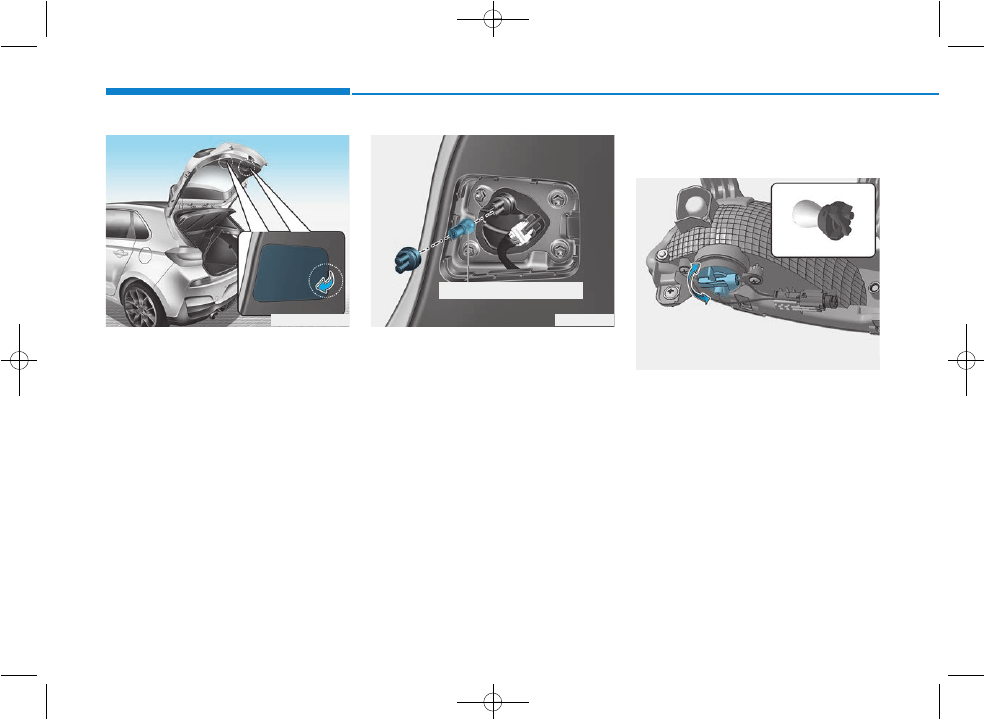

Фонарь света заднего хода

1. Остановите двигатель.
2. Откройте дверь задка.
3.

Удалите крышку для
обслуживания при помощи
отвертки с плоским
наконечником.

4. Извлеките лампу, вытягивая ее

по прямой линии.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите патрон в блок-фару.

Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.

7. Установите сервисную крышку.

Замена ламп задних
противотуманных огней

1. Снимите

держатели

штифтового типа и винты с
брызговика заднего колеса,
затем отсоедините его от
заднего бампера.

2. Протяните руку в заднюю часть

заднего бампера.

3.

Извлеките гнездо из его
корпуса, повернув его против
часовой стрелки до совмещения
проушин на гнезде с прорезями
на корпусе.

7

7

OPDEN077072

OPD076053

Фонарь света заднего хода

OPDE076095

7-89

7

Т

е

хническ

ое об

слу

жив

ание

7

7

4. Извлеките лампу из патрона,

нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.

5. Установите новую лампу, для

чего вдавите ее в патрон и
поверните до фиксации.

6. Установите гнездо в корпусе,

совместив проушины на гнезде
с прорезями на корпусе.
Вставьте гнездо в корпус и
поверните его по часовой
стрелке.

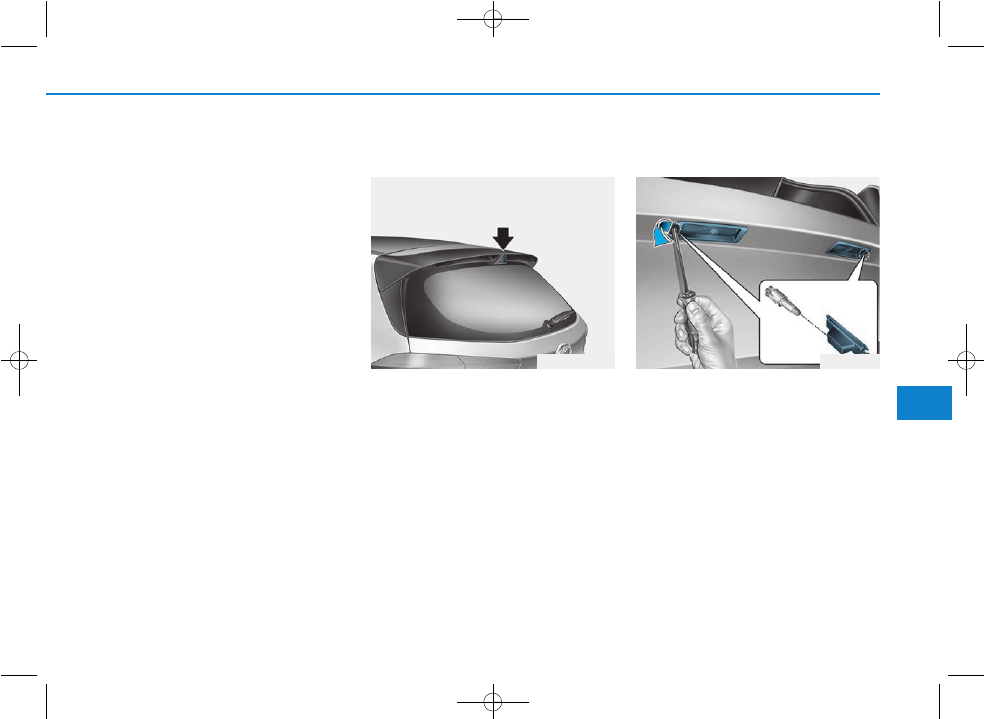

Замена дополнительного
сигнала торможения

Если не загорается лампа
дополнительного сигнала
торможения, рекомендуется
обратиться к официальному
дилеру HYUNDAI.

Замена лампы освещения
номерного знака

1. Осторожно снять отверткой для

винтов и шурупов с прямым
шлицем рассеиватель с корпуса
фонаря.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите все детали в

порядке, обратном порядку
снятия.

OPDEN047345

OPD076055

7-90

Техническое обслуживание

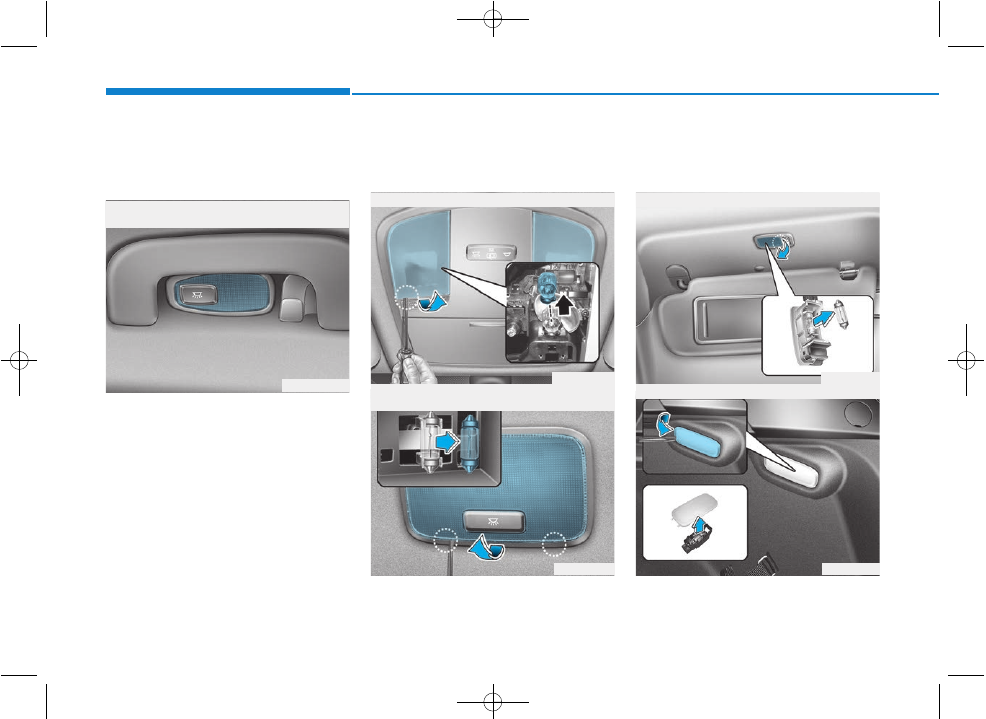

Замена лампы плафона
освещения салона

Плафон освещения салона

Если светодиодная лампа не
работает, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.

7

7

OPDE076057

■ Плафон освещения салона - с верхним

люком

■ Лампа направленного освещения

OPD076056

OAD075045

■ Лампа косметического зеркала

■ Фонарь освещения багажника

OPD076063

OPD076059

■ Плафон освещения салона - без верхнего

люка

Лампа направленного освещения, плафон освещения салона,
лампа косметического зеркала и плафон освещения
багажника

7-91

Т

е

хническ

ое об

слу

жив

ание

7

1. С помощью отвертки с плоским

шлицом аккуратно подденьте
рассеиватель изнутри корпуса
лампы.

2.

Извлеките лампу прямым
движением.

3.

Установите новую лампу в
патрон.

4. Совместите

выступы

рассеивателя с внутренними
прорезями корпуса лампы и
установите рассеиватель на
место.

Соблюдайте осторожность,
чтобы не повредить крышку,
крепление и пластмассовый
корпус.

К СВЕДЕНИЮ

7-92

Техническое обслуживание

7

7

УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ

Внешний уход

Общие меры
предосторожности при
осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей
очень важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все
предостерегающие указания в
табличках.

Уход за лакокрасочным
покрытием автомобиля

Мойка автомобиля

Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц
тщательно мойте автомобиль
слегка теплой или холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений.
Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и
аналогичные загрязнения, если их
не убирать своевременно, могут
повредить лакокрасочное
покрытие вашего автомобиля.

Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для
более эффективного мытья может
использоваться нещелочное
мыло, безопасное для
окрашенных поверхностей.
После мойки тщательно
ополосните автомобиль слегка
теплой или холодной водой. Не
допускайте высыхания мыльного
раствора на лакокрасочном
покрытии автомобиля.

7-93

7

Т

е

хническ

ое об

слу

жив

ание

7

7

• Не используйте

сильнодействующее мыло,
химические моющие средства
или горячую воду. Также не
следует мыть автомобиль в
условиях прямого солнечного
света или в случае, если
кузов автомобиля сильно
нагрет.

• Не мойте боковое окно под

сильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.

• Во избежание повреждения

пластиковых деталей и ламп
не используйте для очистки
химические растворители
или агрессивные моющие
средства.

Мойка под высоким давлением

• При использовании моющих

устройств, работающих под
высоким давлением, нужно
находиться на достаточном
расстоянии от автомобиля.
Недостаточное расстояние или
чрезмерное давление могут
привести к повреждению
компонентов или попаданию в
них воды.

• Запрещается промывать камеру,

датчики и окружающие их
области непосредственно с
помощью моющего устройства
высокого давления. Воздействие
воды под высоким давлением
может привести к выходу
устройства из строя.

• Запрещается подносить сопло

близко к пыльникам (резиновым
или пластиковым чехлам) или
разъемам, так как вода под
высоким давлением может
повредить их.

К СВЕДЕНИЮ

Намокшие элементы
тормозной системы

После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.

ОСТОРОЖНО

7-94

Техническое обслуживание

7

7

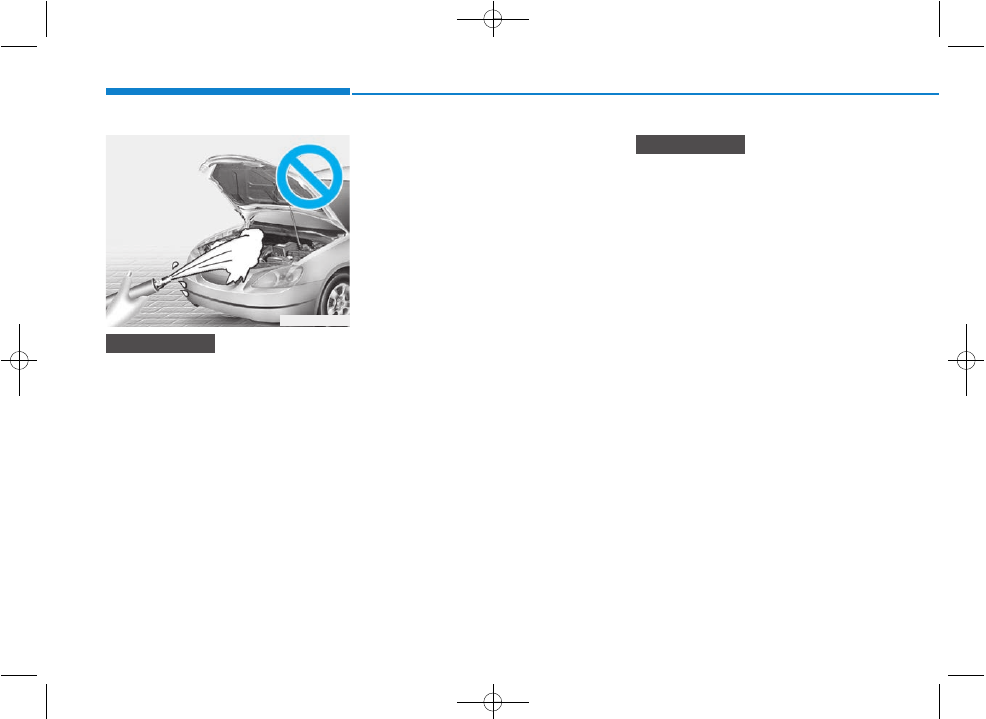

• Мойка отсека двигателя водой,

в т. ч. водой под напором,
может

привести к отказу

электрических цепей,
расположенных в отсеке
двигателя.

• Ни при каких обстоятельствах

не допускайте попадания воды
или других жидкостей на
электричecкиe/электронные
элементы внутри автомобиля,
поскольку это может привести
к их повреждению.

Покрытие восковым составом

Слой воска защитит краску
автомобиля от загрязнений.
Поддержание слоя воска на
краске автомобиля защитит ее.
Воск следует наносить на
автомобиль, когда автомобиль в
достаточной степени просохнет.
Перед нанесением воска
обязательно нужно помыть и
просушить автомобиль.
Используйте жидкий или
пастообразный воск хорошего
качества и следуйте инструкциям
производителя. Воск наносится на
металлические детали для
защиты и сохранения блеска.
Удаление масла, каменноугольной
смолы и других схожих
материалов с помощью
очистительного средства обычно
приведет к удалению воскового
покрытия. Обязательно нанесите
восковой состав на данные
области, даже если нет
необходимости в нанесении воска
на весь автомобиль.

• При попытке стереть пыль или

грязь с поверхности кузова при
помощи куска сухой ткани на
лакокрасочном покрытии
останутся царапины.

• Не используйте стальные

мочалки, абразивные мочалки
или сильные растворители,
содержащие щелочные или
каустические компоненты, для
очистки хромированных или
анодированных алюминиевых
деталей. Это может привести к
повреждению, обесцвечи

-

ванию или нарушению
лакокрасочного покрытия.

К СВЕДЕНИЮ

К СВЕДЕНИЮ

OLMB073082

7-95

7

Т

е

хническ

ое об

слу

жив

ание

7

7

Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины
от попадания камней на
окрашенной поверхности должны
своевременно устраняться.
Открытый металл быстро ржавеет,
что, в итоге, может привести к
значительным затратам на ремонт.

Если ваш автомобиль
поврежден или требует любого
ремонта или замены каких-либо
металлических деталей,
убедитесь, что в
автомастерской проводят
антикоррозионную обработку
заменяемых и ремонтируемых
деталей.

Уход за полированными
металлическими элементами
• Для удаления дорожного

гудрона и следов от насекомых
пользуйтесь специально
предназначенным для этого
средством. Не следует
использовать для этого скребок
или другой острый предмет.

• Для защиты полированных

поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие
или предохранительное
средство, содержащее хром, и
натрите для большего блеска.

• В зимний период или в

прибрежных районах покрывайте
полированные металлические
детали более толстым слоем
воска или защитного средства.
При необходимости покройте эти
детали техническим вазелином,
не вызывающим коррозии, или
другим защитным составом.

Уход за нижней частью
кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться
под днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной
системы, даже если они были
обработаны средством для защиты
от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля
и ниши колес не реже одного раза
в месяц, а также после езды по
бездорожью и по окончании
зимнего сезона. Уделяйте особое
внимание этой части автомобиля,
поскольку на ней сложно увидеть
всю скопившуюся пыль и грязь.
Простое смачивание въевшейся
грязи без ее удаления принесет
больше вреда, чем пользы.

К СВЕДЕНИЮ

7-96

Техническое обслуживание

7

7

Необходимо следить за тем,
чтобы дренажные отверстия,
имеющиеся в нижней части
дверей, на панелях элементов
подвески и деталях рамы, не
забивались грязью; вода,
оставшаяся в этих зонах, может
стать причиной коррозии.

Обслуживание алюминиевых
колес
Алюминиевые колеса имеют
прозрачное защитное покрытие.

• Запрещается применять на

алюминиевых колесах
абразивные очистители,
полирующие составы,
растворители или
металлические щетки. Они
могут поцарапать или
повредить покрытие.

• Чистить колеса следует после

их остывания.

• Используйте для этого только

мягкое мыло или нейтральное
моющее средство, тщательно
смывая их водой по окончании
чистки. Чистите колеса после
езды по дорогам, посыпанным
солью. Это помогает
предотвратить коррозию.

(Продолжение)

(Продолжение)
• Не промывайте колеса

высокоскоростными щетками
для мойки автомобилей.

• Запрещается использовать

щелочные и кислотные
очищающие средства.

К СВЕДЕНИЮ

После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.

ОСТОРОЖНО

7-97

7

Т

е

хническ

ое об

слу

жив

ание

7

7

Защита от коррозии

Защита автомобиля от коррозии

Используя для защиты от
коррозии самые современные
технологии проектирования и
производства, мы производим
автомобили самого высокого
качества. Однако это только часть
работы. Для обеспечения
долгосрочной защиты от коррозии,
требуется помощь и содействие со
стороны владельца.

Основные причины появления
коррозии

Основными причинами появления
коррозии автомобиля являются:
• Дорожная соль, грязь и влага,

которые накапливаются под
днищем автомобиля.

• Сколы краски или защитных

покрытий камнями, гравием, а
также незначительные сколы и
вмятины, оставляющие
незащищённый металл открытым
для воздействия коррозии.

Зоны активной коррозии

Если автомобиль эксплуатируется
в тех местах, где он постоянно
подвергается воздействию
материалов, вызывающих
коррозию, защита от неё является
особенно важной. Некоторыми
причинами усиления коррозии
являются дорожная соль,
химические препараты,
применяемые на дорогах, морской
воздух и промышленное
загрязнение.

Влага - источник коррозии

Влага создает те условия, в
которых возникновение коррозии
наиболее вероятно. Например,
коррозионные процессы
ускоряются при высокой влажности,
особенно когда температура
окружающего воздуха находится
немного выше ноля. При таких
условиях испаряющаяся слишком
медленно влага поддерживает
постоянный контакт материала,
вызывающего коррозию, с
поверхностью автомобиля.
Особенно активным источником
коррозии является грязь, потому
что она медленно высыхает и
задерживает влагу на поверхности
автомобиля. Даже если грязь
кажется сухой, она все еще может
содержать влагу и способствовать
коррозионным процессам.

7-98

Техническое обслуживание

7

7

Высокие температуры тоже могут
способствовать появлению
коррозии плохо вентилируемых
частей автомобиля, на которых
может оседать влага. По всем
этим причинам, особенно важно
содержать ваш автомобиль в
чистоте, регулярно удалять с него
грязь и накопления других
материалов. Это относится не
только к видимым участкам, но и к
днищу автомобиля.

Предупреждение коррозии

Вы можете помочь предотвратить
появление коррозии следующими
действиями:

Содержите свой автомобиль в
чистоте.
Самый лучший способ
предотвращения коррозии - это
содержание вашего автомобиля в
чистоте и регулярное удаление
отложений материалов, её
вызывающих. Очень важно
обращать особое внимание на
днище автомобиля.
• Если вы эксплуатируете

автомобиль в регионах активной
коррозии (где дороги посыпают
солью, рядом с морем, в регионах
с сильным промышленным
загрязнением, кислотными
дождями и т.п.), вы должны
принимать особые меры для
предотвращения коррозии. В
зимнее время следует очищать
струей воды днище автомобиля
не реже одного раза в месяц, а
после окончания зимнего периода
тщательно его промыть.

• При очистке днища автомобиля

необходимо уделять особое
внимание элементам
конструкции, расположенным в
колесных нишах и прочих
местах, недоступных для
обозрения. Производите очистку
тщательно; если просто
намочить грязь, а не смыть ее,
то это скорее сделает коррозию
более интенсивной, а не
предотвратит ее. Вода под
высоким давлением и пар
особенно эффективны при
удалении отложений грязи и
коррозионных материалов.

• При очистке нижней части

дверей, элементов подвески и
силовых конструкций, следите
за тем, чтобы дренажные
отверстия были открыты, давая
возможность влаге испаряться и
не скапливаться внутри, ускоряя
появление коррозии.
